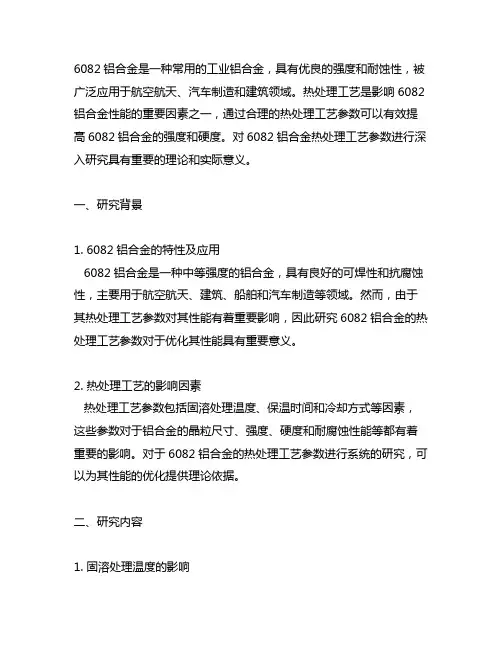

热处理工艺对6082铝合金挤压棒材组织和力学性能的影响

6082铝合金是一种常用的工业铝合金，具有优良的强度和耐蚀性，被广泛应用于航空航天、汽车制造和建筑领域。

热处理工艺是影响6082铝合金性能的重要因素之一，通过合理的热处理工艺参数可以有效提高6082铝合金的强度和硬度。

对6082铝合金热处理工艺参数进行深入研究具有重要的理论和实际意义。

一、研究背景1. 6082铝合金的特性及应用6082铝合金是一种中等强度的铝合金，具有良好的可焊性和抗腐蚀性，主要用于航空航天、建筑、船舶和汽车制造等领域。

然而，由于其热处理工艺参数对其性能有着重要影响，因此研究6082铝合金的热处理工艺参数对于优化其性能具有重要意义。

2. 热处理工艺的影响因素热处理工艺参数包括固溶处理温度、保温时间和冷却方式等因素，这些参数对于铝合金的晶粒尺寸、强度、硬度和耐腐蚀性能等都有着重要的影响。

对于6082铝合金的热处理工艺参数进行系统的研究，可以为其性能的优化提供理论依据。

二、研究内容1. 固溶处理温度的影响固溶处理温度是影响铝合金固溶过程的重要参数，不同的固溶处理温度将导致铝合金晶粒尺寸的差异，从而影响其强度和硬度。

本研究将对不同固溶处理温度下6082铝合金的微观组织和力学性能进行分析。

2. 保温时间的优化保温时间是铝合金在固溶处理过程中需要的时间，保温时间的长短将直接影响合金的固溶程度，对其性能产生影响。

本研究将重点优化6082铝合金的保温时间，以达到最佳的性能表现。

3. 冷却方式的选择冷却方式是影响铝合金热处理效果的重要因素，快速冷却和慢速冷却将分别导致合金的不同晶粒结构和性能表现。

本研究将对6082铝合金的快速冷却和慢速冷却过程进行对比分析，选择最佳的冷却方式。

三、研究方法1. 试样制备需要制备出符合标准要求的6082铝合金试样，包括板材和棒材等多种形式的试样，以满足不同性能测试的需要。

2. 热处理工艺参数的确定在试样制备完成后，将确定不同的固溶处理温度、保温时间和冷却方式参数，设计具有系统性和协同性的试验方案。

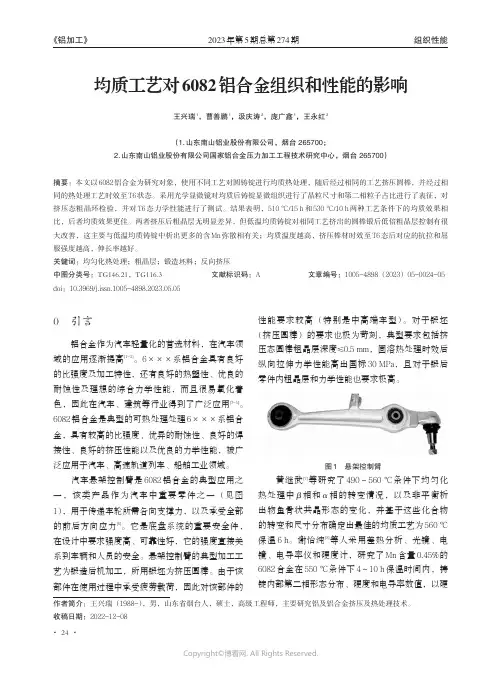

0引言铝合金作为汽车轻量化的首选材料，在汽车领域的应用逐渐提高[1-2]。

6×××系铝合金具有良好的比强度及加工特性，还有良好的热塑性、优良的耐蚀性及理想的综合力学性能，而且很易氧化着色，因此在汽车、建筑等行业得到了广泛应用[3-5]。

6082铝合金是典型的可热处理处理6×××系铝合金，具有较高的比强度、优异的耐蚀性、良好的焊接性、良好的挤压性能以及优良的力学性能，被广泛应用于汽车、高速轨道列车、船舶工业领域。

汽车悬架控制臂是6082铝合金的典型应用之一，该类产品作为汽车中重要零件之一（见图1），用于传递车轮所需各向支撑力，以及承受全部的前后方向应力[6]。

它是底盘系统的重要安全件，在设计中要求强度高、可靠性好，它的强度直接关系到车辆和人员的安全。

悬架控制臂的典型加工工艺为锻造后机加工，所用锻坯为挤压圆棒。

由于该部件在使用过程中承受疲劳载荷，因此对该部件的性能要求较高（特别是中高端车型）。

对于锻坯（挤压圆棒）的要求也极为苛刻，典型要求包括挤压态圆棒粗晶层深度≤0.5mm，固溶热处理时效后纵向拉伸力学性能高出国标30MPa，且对于锻后零件内粗晶层和力学性能也要求极高。

图1悬架控制臂黄继武[7]等研究了490～560℃条件下均匀化热处理中β相和α相的转变情况，以及非平衡析出物鱼骨状共晶形态的变化，并基于这些化合物的转变和尺寸分布确定出最佳的均质工艺为560℃保温6h。

谢怡纯[8]等人采用差热分析、光镜、电镜、电导率仪和硬度计，研究了Mn含量0.45%的6082合金在550℃条件下4～10h保温时间内，铸锭内部第二相形态分布、硬度和电导率数值，以硬均质工艺对6082铝合金组织和性能的影响王兴瑞1，曹善鹏1，汲庆涛2，庞广鑫1，王永红2（1.山东南山铝业股份有限公司，烟台265700；2.山东南山铝业股份有限公司国家铝合金压力加工工程技术研究中心，烟台265700）摘要：本文以6082铝合金为研究对象，使用不同工艺对圆铸锭进行均质热处理，随后经过相同的工艺挤压圆棒，并经过相同的热处理工艺时效至T6状态。

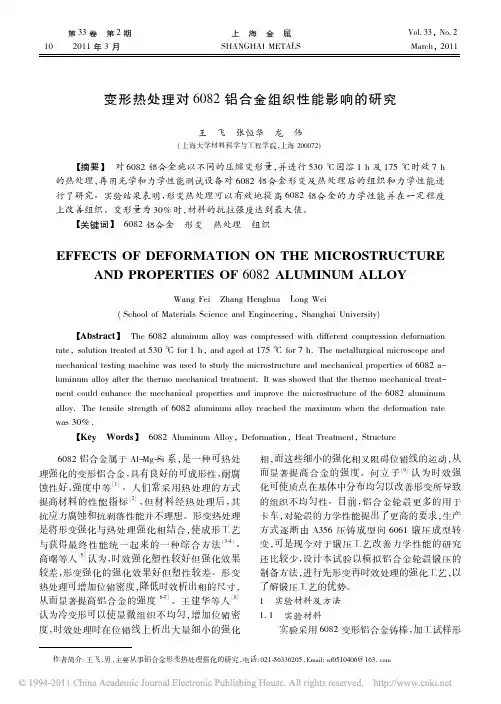

第 33 卷 第 2 期 10 2011 年 3 月
上海金属 SHANGHAI METALS
Vol． 33，No． 2 March，2011
变形热处理对 6082 铝合金组织性能影响的研究
王 飞 张恒华 龙 伟
( 上海大学材料科学与工程学院，上海 200072)
【摘要】 对 6082 铝合金施以不同的压缩变形量，并进行 530 ℃ 固溶 1 h 及 175 ℃ 时效 7 h 的热处理，再用光学和力学性能测试设备对 6082 铝合金形变及热处理后的组织和力学性能进 行了研究。实验结果表明，形变热处理可以有效地提高 6082 铝合金的力学性能并在一定程度 上改善组织。变形量为 30% 时，材料的抗拉强度达到最大值。
( 4) 变形后，合金组织较变形前变得更为均 匀，晶粒变得比较细小。尤其是冷变形量为 30% 时，合金的组织变得最为细小，这也与其延伸率的 增大相一致。
据图 4 所示冷热变形的硬度值随变形量的增大 而变化关系可见，在变形的初始阶段，冷热变形的硬 度均随着变形量的增加而大幅增加，这是由于变形 产生的位错强化效应对硬度的提高起主要作用，并 且相对未变形的材料来说，变形初始阶段材料内部 产生大量的位错，在随后时效处理时，会在位错上析 出大量细小弥散的强化相，从而致使硬度值大幅度 提高。随着变形量的继续增大，试样组织会伴随着 动态回复导致的软化，所以冷变形的硬度值基本分 布在一个稳定值上下小幅度波动，而发生热变形的 材料的硬度值明显下降，然后又有上升趋势。
矛盾的因素决定材料经变形后的性能变化。材料 的强化和软化作用是同时存在的，在变形的初期， 金属材料内部位错密度不断增加，阻碍变形过程， 产生加工硬化，变形抗力迅速上升，同样位错缺陷 在变形过程中通过滑移移动。当变形到一定值 时，可能会导致再结晶产生的晶粒比较粗大，即发 生临界变形，这会导致强化过程变得不理想，抗拉

热处理制度对6082铝合金棒材硬度和电导率的影响向晶;莫宇飞;谢尚昇;李剑;周伟;周文标【摘要】采用正交试验的方法研究了热处理制度对6082铝合金棒材硬度和电导率的影响,并通过皮尔逊相关系数公式计算并分析了硬度和电导率之间的相关性.结果表明,时效温度是影响棒材电导率的最主要因素,固溶温度对捧材硬度影响的因素最大,时效保温时间对硬度和电导率的影响较小.通过生产验证,采取520℃+195℃/8h的热处理制度,6082铝合金棒材的硬度＞95HB、电导率＞26.5MS/m.【期刊名称】《铝加工》【年(卷),期】2017(000)001【总页数】5页(P16-20)【关键词】6082铝合金棒材;热处理制度;硬度;电导率【作者】向晶;莫宇飞;谢尚昇;李剑;周伟;周文标【作者单位】广西南南铝加工有限公司,广西南宁530031;广西南南铝加工有限公司,广西南宁530031;广西南南铝加工有限公司,广西南宁530031;广西南南铝加工有限公司,广西南宁530031;广西南南铝加工有限公司,广西南宁530031;广西南南铝加工有限公司,广西南宁530031【正文语种】中文【中图分类】TG146.21;TG166.3;TG376.86082铝合金是Al-Mg-Si系铝合金中强度较高的品种，具有较好的加工特性、淬透性及冲击韧性[1]，可加工成管材、棒材、型材、线材，广泛应用于电子产品及海洋工程等领域。

目前，6082铝合金棒材市场需求量不断增加，客户对棒材电导率和硬度要求更加严格，为适应市场经济的发展和满足用户的需求，我们对6082-T6棒材使用不同成品热处理工艺进行试验，寻找出棒材电导率和硬度满足用户要求的热处理工艺制度。

本试验结合理论与生产实际，选取了不同的固溶时效热处理工艺，拟定了三因素三水平的正交试验，研究热处理制度对6082铝合金棒材电导率和硬度的影响，以期为同行提供参考。

1.1 试验材料本试验所用合金铸锭采用半连续DC铸造制备，熔铸工艺流程：配料→投炉→熔炼→成分调整→转炉→成分调整→炉内精炼→在线熔体净化→过滤→铸造。

热处理对铝合金材料的力学性能和耐蚀性能的影响研究铝合金作为一种重要的结构材料，在工业应用中具有广泛的应用前景。

热处理作为一种常见的工艺手段，具有显著的改善材料性能的效果。

本文将从力学性能和耐蚀性能两个方面，探讨热处理对铝合金材料的影响，并分析其原因。

一、热处理对铝合金材料力学性能的影响铝合金材料的力学性能主要包括强度、塑性和韧性等指标。

热处理可以通过改变材料的晶体结构和晶粒尺寸，来对其力学性能进行调节。

1.1 强度热处理能够显著提高铝合金的强度。

常见的热处理方式包括时效处理和固溶处理。

时效处理通过固溶加热和时效淬火，可以使铝合金材料的强度得到显著提高。

固溶处理则通过高温固溶和快速冷却，使合金元素溶解在基体中，形成均匀的固溶体，从而提高了合金的抗拉强度。

1.2 塑性与强度相对应的是材料的塑性，也就是其变形能力。

热处理对铝合金的塑性影响较大。

通过合适的热处理，可以改变材料的晶粒尺寸和形状，提高晶界的稳定性，从而增加材料的塑性。

此外，热处理还可以使材料的晶界扩散减缓，减少晶界的局部胀大和局部松弛，提高了材料的塑性。

1.3 韧性热处理对铝合金材料的韧性也有一定的影响。

合适的热处理可以改变材料内部的组织结构，使其具有更好的断裂韧性。

例如，通过合理的时效处理，可以使合金元素在晶界上析出过饱和的析出相，形成均匀分布的细小析出相颗粒，增加了材料的断裂韧性。

二、热处理对铝合金材料耐蚀性能的影响铝合金作为一种常用的结构材料，其耐蚀性能对其工作环境的适应能力起着至关重要的作用。

热处理可以通过调控材料组织结构，来改善材料的耐蚀性能。

2.1 抗氧化性铝合金在高温氧化环境中容易形成致密的氧化膜，这种氧化膜能够起到一定的保护作用。

热处理能够改变材料的晶界结构和化学成分，形成更加致密、稳定的氧化膜，从而提高铝合金材料的抗氧化性。

2.2 耐腐蚀性热处理通过改变材料的晶界结构和析出相的形态，改变了材料的微观组织，提高了其耐腐蚀性能。

热处理工艺对铝合金组织性能的影响摘要：随着我国科技的快速发展，各个领域也都迎来了广阔的发展空间和前景。

特别是材料领域，通过科学家实验，热处理技术处理过的金属拥有各种优秀的性能，本文研究了铝合金材料热处理的冶金技术控制性能，探究利用铝合金材料热处理的理论作为评价的基础，根据不同框式的成分，对铝合金进行分析，实现温度的优化，改变铝合金材料自由能改善眼睛的凝固顺序从另一个角度优化和提升冶金的控制链。

关键词：热处理铝合金组织性能工艺分析1铝合金材料的热处理后变形温度影响的因素和有效控制措施1.1注重预处理变形控制针对材料的预处理过程需要有效开展,要想进一步降低材料出现变形缺陷的潜在几率,可以同时结合材料情况进行选择等温正火的方法，进行对材料表面的退火处理。

相关材料实践分析研究还表明,将正火处理退火过程进一步有效地开展了之后,在铝合金元件表面经过等温淬火再进行对材料内部的进一步有效地处理,可以充分确保了材料结构本身的应力均匀性并不会进一步发生受力不稳定均匀开裂的缺陷现象,当然,此预处理技术方式应用的广泛开展虽然具备其较高技术的经济成效性,但是鉴于其使用成本一般较高,并且其处理过程时间周期相对会较长,所以仍然需要人们结合工程实际处理需求加以合理地选择。

该铝合金预处理的方式广泛适用于各类精细的铝合金材料及其加工设备之中。

1.2注重对机械加工的强化热处理的工艺实施在一种铝合金材料热处理加工生产过程中，其主要工序过程并都不是固定的不变的,而是要根据使用材料条件的具体情况不同,其各工艺过程实施主要工序环节也往往存在一些差异。

部分材料热处理的前加工,热处理的工艺其最后的环节,而还有些特殊材料热处理的前加工,工艺实施在其中间环节。

由于实际机械材料加工和处理等过程设计中,针对加工余量的预留情况也可以作更为直观简答型的分析确定,如若对材料本身实施了热处理的工艺流程完毕,需要继续进行其他二次成形加工,可以利用在材料实际二次加工和处理等过程中,基于对材料的变形评价规律,结合反变形工艺等技术方式,来进一步提升材料质量的合格率,实现了对材料二次变形工艺的更有效地控制,降低甚至提升了材料质量。

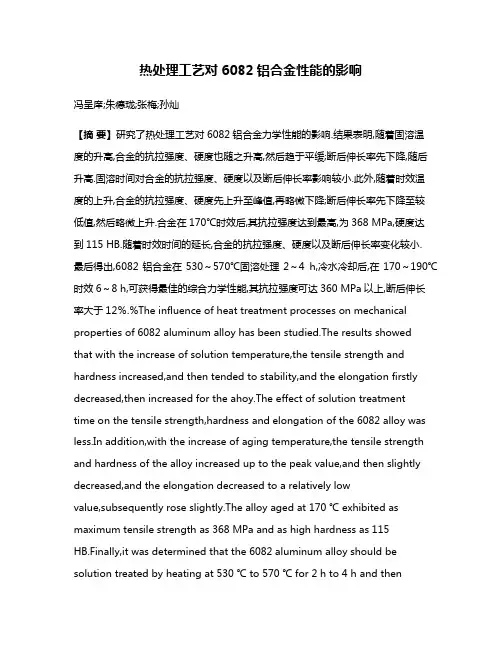

热处理工艺对6082铝合金性能的影响冯呈庠;朱德珑;张梅;孙灿【摘要】研究了热处理工艺对6082铝合金力学性能的影响.结果表明,随着固溶温度的升高,合金的抗拉强度、硬度也随之升高,然后趋于平缓;断后伸长率先下降,随后升高.固溶时间对合金的抗拉强度、硬度以及断后伸长率影响较小.此外,随着时效温度的上升,合金的抗拉强度、硬度先上升至峰值,再略微下降;断后伸长率先下降至较低值,然后略微上升.合金在170℃时效后,其抗拉强度达到最高,为368 MPa,硬度达到115 HB.随着时效时间的延长,合金的抗拉强度、硬度以及断后伸长率变化较小.最后得出,6082铝合金在530～570℃固溶处理2～4 h,冷水冷却后,在170～190℃时效6～8 h,可获得最佳的综合力学性能,其抗拉强度可达360 MPa以上,断后伸长率大于12％.%The influence of heat treatment processes on mechanical properties of 6082 aluminum alloy has been studied.The results showed that with the increase of solution temperature,the tensile strength and hardness increased,and then tended to stability,and the elongation firstly decreased,then increased for the ahoy.The effect of solution treatmenttime on the tensile strength,hardness and elongation of the 6082 alloy was less.In addition,with the increase of aging temperature,the tensile strength and hardness of the alloy increased up to the peak value,and then slightly decreased,and the elongation decreased to a relatively lowvalue,s ubsequently rose slightly.The alloy aged at 170 ℃ exhibited as maximum tensile strength as 368 MPa and as high hardness as 115HB.Finally,it was determined that the 6082 aluminum alloy should be solution treated by heating at 530 ℃ to 570 ℃ for 2 h to 4 h and thencooling in cold water,and aged at 170 ℃ to 190 ℃ for 6 h to 8 h,so that it exhibited the best mechanical properties,i.e.,tensile strength as high as 360 MPa or higher and elongation higher than 12％.【期刊名称】《上海金属》【年(卷),期】2017(039)005【总页数】6页(P36-41)【关键词】6082铝合金;固溶处理;时效;Mg2Si相【作者】冯呈庠;朱德珑;张梅;孙灿【作者单位】省部共建高品质特殊钢冶金与制备国家重点实验室,上海市钢铁冶金新技术开发应用重点实验室和上海大学材料科学与工程学院,上海200072;省部共建高品质特殊钢冶金与制备国家重点实验室,上海市钢铁冶金新技术开发应用重点实验室和上海大学材料科学与工程学院,上海200072;省部共建高品质特殊钢冶金与制备国家重点实验室,上海市钢铁冶金新技术开发应用重点实验室和上海大学材料科学与工程学院,上海200072;上海汇众汽车制造有限公司,上海200122【正文语种】中文为应对交通运输领域对减重和节能减排的要求，轻量化汽车车身的应用越来越多。

热处理对铝合金材料组织和性能的影响随着现代科技的飞速发展，铝合金材料越来越被广泛应用于各个领域。

热处理技术作为一种重要的材料处理方法，不仅可以改善铝合金材料的组织性能，也可以提高材料的使用寿命和可靠性。

本文将探讨热处理对铝合金材料组织和性能的影响。

一、热处理对铝合金材料组织的影响1.固溶处理固溶处理是指将铝合金材料加热至温度区间内，使金属中固溶的合金元素逐渐溶解进铝中形成固溶体，进而改善材料的强度和韧性。

固溶处理后，铝合金材料的显微组织比原来更加均匀，晶粒细化，降低了材料的内部应力和晶界能量，进一步提高了材料的塑性和韧性。

2.时效处理时效处理是指在固溶处理完成后，将材料冷却至室温，然后将其再次回火至一定的温度，保持一定的时间，使固溶体溶剂中逐渐析出出新的金属相，引起材料组织的硬化和强化。

经过时效处理后，铝合金材料的显微组织不仅保持了固溶处理晶粒细化的特点，且定向分布了少量的二次相，提高了材料的强度、硬度和耐热性。

二、热处理对铝合金材料性能的影响1.强度和硬度热处理可以使铝合金材料的强度和硬度得到显著提高。

固溶处理通过提高材料的塑性和韧性，使其呈现出一定的初始强度；时效处理能够引起铝合金组织中二次相的析出，使材料的硬度得到进一步的提升。

2.耐腐蚀性铝合金材料在固溶状态下易受到腐蚀的侵蚀，而经过热处理后，由于固溶体中的合金元素已经分散到铝矩阵中形成稳定的统一结构，在固溶状态下较难被腐蚀剂侵蚀，从而使合金材料的耐腐蚀性得到了显著提高。

3.疲劳寿命铝合金材料在长时间使用后易出现疲劳裂纹，进而降低材料的使用寿命和稳定性。

经过热处理后，铝合金材料的组织得到了改善，内部应力得到一定的缓解，从而使其具有更好的疲劳寿命和韧性。

综上所述，热处理是一种非常有效的材料处理技术，能够改善铝合金材料的组织和性能。

但是，在实际应用中需要根据不同的铝合金材料和使用要求，合理选择热处理工艺和参数，以充分发挥其优点，并保证材料的使用寿命和可靠性。

热处理对铝合金材料的组织结构和性能的影响热处理是指通过改变材料的温度和保持时间，使材料发生相应的组织结构和性能变化的过程。

在铝合金材料的生产和加工过程中，热处理是一个非常重要的环节，能够显著改善材料的力学性能和耐腐蚀性能。

本文将从组织结构和性能两个方面，探讨热处理对铝合金材料的影响。

一、热处理对铝合金材料组织结构的影响1. 固溶处理在铝合金材料的固溶处理过程中，主要是通过将材料加热至一定温度，使固溶体中的溶质原子尽量溶于基体中，从而形成均匀的固溶体。

通过固溶处理，能够显著减少材料的析出相，提高均匀性和强度。

固溶处理温度和时间的选择需根据不同合金的材料特性和需要进行合理的调整，以达到最佳效果。

2. 淬火处理铝合金材料在淬火处理过程中，通过迅速冷却材料，使固溶体中的溶质原子不会在晶界或晶内析出，形成更加均匀的结构。

淬火处理有利于提高材料的强度和硬度，同时减少晶界的析出物，提高晶界的稳定性。

3. 淬退处理在淬火处理后，铝合金材料需要进行适当的淬退处理，以缓解材料的应力和提高材料在高温下的塑性。

通过淬退处理，材料的组织能够更加均匀，晶粒尺寸得以控制，从而提高材料的强韧性和抗拉强度。

4. 相变处理铝合金材料中的析出相有时会对材料性能产生负面影响，相变处理可以通过改变固溶体的温度和时间，使析出相发生相应的相变，进而调整材料的组织结构和性能。

相变处理对于提高材料的强度和硬度尤为有效，能够使材料达到最佳的力学性能。

二、热处理对铝合金材料性能的影响1. 提高强度和硬度热处理过程中，通过减少材料中的析出相，消除晶界的析出物，优化晶粒尺寸等手段，能够显著提高铝合金材料的强度和硬度。

这也是为什么热处理被广泛应用于铝合金材料的原因之一。

2. 提高抗腐蚀性能热处理能够消除材料内部的缺陷和助长晶界的紧密性，从而使铝合金材料的抗腐蚀性能得到提升。

通过合理选择热处理工艺，可以改善材料的耐腐蚀性，使其在恶劣环境中具有更好的使用寿命。

热处理对铝合金微观组织和性能的影响铝合金是具有轻量、强度高、耐腐蚀等优良特性的重要结构材料，广泛应用于航空航天、汽车制造、电子电器等领域。

我们知道，材料的微观结构和性能密切相关，而其中一个重要的微观结构参数就是晶粒尺寸。

实践验证表明，通过对铝合金进行适当的热处理，可以有效地调控晶粒尺寸和分布，优化微观组织结构，从而改善铝合金的性能。

一、热处理对铝合金晶粒尺寸的影响晶粒尺寸是材料微观结构的一个关键参数，它直接影响材料的力学性能、塑性变形及断裂行为等，尤其在高温大变形下更加显著。

对于与真空度和氛围有关的铝合金，不同的热处理方式会对晶粒尺寸产生不同的影响。

通常来说，铝合金的晶粒尺寸随着热处理温度的升高而增大，热处理时间也是有一定影响的。

而得出较小晶粒尺寸的热处理方式可以根据具体的合金成分进行优化。

二、热处理对铝合金分布的影响热处理温度对铝合金晶粒尺寸的影响不同，从而影响晶粒的分布。

热处理时会造成铝合金内部晶粒尺寸分布不均，以致产生一些较差的区域。

应有目的地进行热处理，对于铝合金复合材料，考虑到不同组分之间杂质的作用，热处理应根据具体情况进行调整。

三、热处理对铝合金力学性能的影响铝合金的优良性能与其力学性能密切相关，而铝合金的力学性能普遍受到铝合金晶粒尺寸的影响。

对于粗晶粒尺寸的铝合金，在高应变率和低温下会出现脆性断裂现象，而对于细晶粒尺寸的铝合金，则呈现高韧性的特征，较高的延性和塑性变形硬度。

实践证明，对铝合金进行恰当的热处理可以通过有效调整材料的晶粒尺寸和分布优化铝合金的力学性能，以满足实际需求。

总之，热处理对铝合金微观组织和性能的影响是极其重要的。

只有了解铝合金的基本物理和化学特性，并集中分析其微观组织的成因和非均匀性，才能为制造高质量、高可靠性的铝合金构件提供有力保障。

金属铝热处理工艺参数对材料组织与性能的影响摘要：金属铝作为广泛应用的材料，其性能可以通过热处理工艺参数得到显著改善。

本文探讨了金属铝在固溶、淬火和时效处理阶段的材料组织演变过程，以及这些处理阶段对材料性能的影响。

在固溶处理阶段，合适的固溶温度和时间可以显著提高材料的强度，并影响晶粒尺寸和均匀性。

淬火处理可以通过调节冷却速率来增加材料的硬度，而淬火介质也对材料组织和性能产生影响。

时效处理可以在固溶和淬火处理后进一步调控材料的性能，适当的时效温度和时间对强度和韧性有重要影响，并影响析出相的形态。

因此，合理选择和控制热处理工艺参数对金属铝材料的性能优化具有重要意义。

关键词：金属铝；热处理工艺；材料组织；材料性能；固溶处理1引言金属铝是一种重要的结构材料，在工业和日常生活中广泛应用。

然而，未经处理的铝合金其性能受限，通过热处理工艺可以显著改善其性能。

本文将探讨金属铝在固溶、淬火和时效处理阶段的组织演变过程，并研究不同工艺参数对其性能的影响。

了解这些关系对于优化金属铝材料的性能，提高其工程应用价值具有重要意义。

2材料组织的演变材料组织的演变是金属铝热处理过程中的关键步骤，它直接决定了材料的性能。

在热处理过程中，金属铝经历了固溶处理、淬火处理和时效处理三个阶段，每个阶段都涉及不同的相变和组织形成过程，进而影响材料的性能。

固溶处理是金属铝合金热处理的第一步，其目的是将固溶体中的溶质原子彻底溶解在基体中，形成均匀的固溶体。

在固溶处理过程中，材料被加热到高温，使溶质原子的扩散速率增大，从而实现原子的重新分布。

固溶度和固溶体的形成是固溶处理的关键概念。

固溶度是指在一定温度下，溶质原子在基体中的最大溶解量。

在高温下，溶质原子能够充分扩散并溶解在基体中，形成均匀的固溶体。

固溶度的增加可以显著提高材料的强度，因为固溶体的强度通常高于非均匀的组织结构。

溶质原子的扩散是固溶处理的基础过程。

在加热过程中，溶质原子从高浓度区域向低浓度区域扩散，以实现原子的重新分布。

热处理工艺对铝合金组织性能的影响黑龙江省哈尔滨市 160060摘要：为了探究热处理工艺对铝合金组织性能的影响,将双级固溶热处理工艺引入铝合金材料制备,统计铝合金试件晶粒尺寸,并观察铝合金试件再结晶比例变化情况.完成热处理工艺后,铝合金试件的晶粒平均尺寸为149.84μm,且铝合金试件的结晶比例不断降低.因此,热处理工艺能够降低铝合金的再结晶比例,有效改善铝合金试件的机械加工性能,从而进一步提高铝合金试件的组织性能。

关键词：热处理；铝合金；性能；分析1导言铝合金具有密度小，比刚度、比强度高，导热导电性能良好、塑性好、膨胀系数小、无低温脆性以及较好的耐腐蚀性等优点。

这些优良的性能，是铝合金能够在我国很多领域得到广泛应用的原因。

但是铝合金本身存在的硬度低，耐磨性较差，摩擦系数大等劣势，限制了其在工业以及其它行业上的进一步发展。

近年来，经济建设的快速发展，带动了航空航天、医疗设备、汽车等领域的前进步伐，而铝合金作为社会发展中较为重要的应用材料，对其综合性能的要求也越来越高。

2铝合金的特点2.1应用广泛铝合金的应用是非常广泛，经过热处理之后，其材料可以满足很多行业的材料需要，比如建筑业、工业、制造业等。

而且铝合金有很多的类别，比如变形铝合金、铸造铝合金、高塑性铝合金、高强度铝合金等，按照不同的划分标准有着不同的铝合金类别，这也是其能够应用广泛的重要原因。

2.2可塑性高铝合金可塑性是非常高的，这也是其能够应用在各种行业，作为不同行业的原材料的重要原因。

其高可塑性可以根据相关方的实际需要，经过一定的热处理工艺，达到实际需要的材料性能。

2.3灵活性强灵活性强是铝合金的重要特点，因为其种类繁多，可以灵活应用在各种行业当中，可以根据实际需要进行各种的灵活改变，而中间只是需要一定的热处理技术，辅之以一些金属材料的融入。

3铝合金热处理的特点为了提高铝合金的力学性能，使其导电性、导热性以及抗腐蚀性增强，一般通常采用热处理的方法来解决。

热处理工艺对铝合金材料的热导性和疲劳强度的提升热处理工艺对铝合金材料的热导性和疲劳强度的提升热处理是一种通过控制材料的热历程来改变其微观组织和性能的工艺。

对于铝合金材料来说，热处理工艺可以显著提升其热导性和疲劳强度。

本文将详细介绍热处理工艺对铝合金材料这两个性能的提升。

首先，热处理工艺可以提高铝合金材料的热导性。

铝合金是一种导热性能良好的材料，但是通过热处理可以进一步提升其热导性能。

热处理工艺中的一个关键步骤是固溶处理，即将合金加热到一定温度使其固溶，然后快速冷却。

通过固溶处理，可以使得铝合金中的溶质元素均匀溶解在铝基体中，形成一个均匀的固溶体。

这样的固溶体具有良好的热导性能，因为其中溶质元素的原子间距较小，热传导更为快速。

此外，热处理中的时效处理也可以进一步提高铝合金的热导性能。

时效处理一般通过将合金加热到相互不溶性相之间的一定温度，使得这些不溶性相转变为固溶体。

这样的处理使得合金中的微观组织更加均匀，热传导更为顺畅。

其次，热处理工艺对铝合金材料的疲劳强度也有显著影响。

疲劳强度是指材料在交变荷载作用下能够承受多少循环载荷而不发生破坏的能力。

铝合金是一种轻质高强度的材料，但是在应力循环作用下容易发生疲劳破坏。

通过热处理工艺可以提高铝合金的疲劳强度。

固溶处理可以移除合金材料中的一些不稳定相，提高其抗疲劳裂纹扩展的能力。

此外，热处理还可以改变铝合金的晶粒尺寸和形貌，从而优化材料的织构和晶内微观应力分布。

这些改变可以显著提高铝合金的疲劳强度。

总之，热处理工艺对铝合金材料的热导性和疲劳强度的提升具有显著的效果。

固溶处理和时效处理可以提高铝合金的热导性能，使其具有更好的散热性能。

同时，热处理可以优化铝合金的微观组织和晶内应力分布，提高其抗疲劳裂纹扩展的能力。

因此，热处理是提高铝合金材料性能的重要手段，对于铝合金在汽车、航空航天等领域的应用具有重要意义。

除了对铝合金材料的热导性和疲劳强度进行提升之外，热处理工艺还可以对铝合金材料的其他性能产生积极的影响。

热处理工艺对铝合金材料的导热性和疲劳强度的提升热处理工艺是一种通过控制材料加热和冷却过程来改变材料的组织结构和性能的方法。

对于铝合金材料来说，热处理工艺可以提高它的导热性和疲劳强度，从而满足不同应用领域的需求。

首先，热处理工艺可以改善铝合金材料的导热性。

铝合金是一种热导率很高的金属，但在加工过程中，由于晶粒的生长和晶界的形成，导热性会降低。

热处理工艺中的固溶处理和时效处理可以有效地改善这一问题。

在固溶处理过程中，通过加热将合金中的溶质原子溶解在α固溶体中，然后通过快速冷却将固溶体不稳定化。

这样，固溶体内的溶质原子在不稳定的条件下重新分离，形成更小的细长晶粒，从而提高导热性能。

时效处理中，通过长时间的低温保持，使固溶体内的溶质原子重新分散，形成更多的弥散相，进一步提高导热性能。

通过这些热处理工艺，铝合金材料的导热性可以得到有效提升。

其次，热处理工艺还可以提高铝合金材料的疲劳强度。

疲劳是材料在交变应力作用下发生的破坏，对于需要长时间使用的材料来说，疲劳强度是一项非常重要的性能指标。

热处理工艺中的强化效应可以增强铝合金材料的疲劳强度。

固溶处理可以通过形成固溶体中的溶质原子，引起晶格扭曲，增加晶粒界限和晶界错位，从而提高材料的抗疲劳能力。

同时，通过时效处理，可以使溶质原子重新分散形成更多的弥散相，进一步增强材料的强度和硬度，提高材料的抗疲劳性能。

因此，通过适当的热处理工艺，可以显著提高铝合金材料的疲劳强度，延长材料的使用寿命。

总之，热处理工艺是提高铝合金材料导热性和疲劳强度的重要方法。

通过固溶处理和时效处理，可以改善材料的晶粒结构和强化效应，从而提高材料的导热性和疲劳强度。

这对于铝合金材料在航空航天、汽车制造、电子产品等领域的应用具有重要意义，也为铝合金材料的性能优化提供了技术支持。

因此，热处理工艺在铝合金材料的加工和应用中具有广阔的前景。

另外，热处理工艺还可以改善铝合金材料的结晶组织，同时增加晶界的稳定性，从而提高其疲劳寿命。

（下转 13 页）
11
I 行业发展 ndustry development
合处理。含砷浸出液的脱砷是整个工艺中较为关键的方式与技 术手段。现阶段，在对铜冶炼中进行砷的控制主要就是通过石 灰中和法、硫化物沉砷法以及铁盐共沉淀法。①石灰中和法。石 灰中和法是一种相对较为简单的沉砷工艺手段，具有一定经济 性。沉砷过程中主要就是将溶液的 PH 控制在 11 ～ 12 的范围区 间，其中砷主要就是通过亚砷酸钙或者砷酸钙的方式进行沉淀 分离。在整个工艺过程中要加强对溶液中温度、反应时间以及 钙砷比例、PH 值的控制，可以获得不同矿物形态的钙砷化合物。 现阶段，在不同条件之下中石灰中和法的沉淀物中获得含砷化 合物具有一定的差异。在整体上来说，石灰中和法中的沉淀物缺 乏长期稳定性，在潮湿的环境中会受到空气中二氧化碳的反应， 产生碳酸钙与砷酸，这样就会导致砷进入到环境中而造成污染 等问题。对此，在通过此种方式进行脱砷过程中要根据危险废物 进行存储，要基于规范要求进行防腐、防渗处理，保障其符合各 项要求。②硫化物沉砷法。硫化物沉砷法工艺最初是在银精矿 脱中应用，后来逐渐在砷硫矿以及含砷烟尘的脱砷处理中应用。 硫化沉砷工艺主要就是基于砷与硫结合形成较为稳定的 AS2S5 或 者 AS2S3。在硫化沉砷法一般选用的硫化剂为 Na2S 和 Na HS，Na HS 在应用过程中无需对溶液进行预中和处理，不会产生石膏， 进而降低脱砷产物的数量，可以获得较为容易过滤的硫化砷渣， 也会显著降低其整体的含水量。
℃时，合金表面上出现腐蚀的位置较少，只有少量颗粒状的腐蚀 物出现，试样表面形貌发生了变化。零星的腐蚀坑处出现一些明 显的晶粒和亚晶粒的特征。因为合金腐蚀常沿着组织的晶界和 亚晶界扩展，从而显示出表面组织形貌。固溶温度 540 ℃时，合 金表面腐蚀深度不断增加，腐蚀物明显增多变大，由颗粒状的腐 蚀物转变为块状，合金表面出现较深的腐蚀坑。固溶温度 480 ℃ 时，合金表面腐蚀深度最为严重，完全成坑蚀形貌，多数腐蚀坑 较深，有纵向延伸的现象。

《铝加工》
2020 年第 4 期总第 255 期
组织性能
固溶处理对 6082 铝合金挤压棒材组织与性能的影响
周广宇，董 博，胡 皓
（辽宁忠旺集团有限公司，辽阳 111003）
摘要：对 6082 挤压棒材进行不同制度 （单级、双级、三级） 的固溶处理，通过力学性分析，研究了固溶处理对 6082 铝合金挤压棒材组织和力学性能的影响。结果表明：与单级和双级固溶制度相比，
6082 铝合金传统的固溶温度要高于再结晶温 度，一般情况下经过挤压变形后型材在固溶处理过 程中材料内部会发生回复→再结晶形核→核心长大 →晶粒长大→异常长大的再结晶过程[5]。在不产生 过烧的情况下，升高固溶温度和延长固溶时间虽然 可以获得程度较高的过饱和固溶体，但会使挤压变 形后型材的再结晶增多，晶粒粗大，影响合金的综 合力学性能。因此如何提高合金力学性能的同时又 能限制晶粒尺寸的增长成为一个难题。本试验以 6082 挤压棒材为研究对象，经过单级固溶、双级 固溶以及三级固溶试验，通过高倍显微镜和金相组 织观察，并结合时效后力学性能测试，研究了不同 固溶制度对再结晶晶粒尺寸、粗晶环深度、第二相 含量和分布以及时效后力学性能的影响，为 6082 铝合金的热处理工艺的优化提供相关的理论依据。
0 前言
1 试验材料与方法
作为可热处理强化铝合金，Al-Mg-Si 合金具 有质量轻、比强度高、易于成形和耐腐蚀性好、表 面着色性能优良等优点，在航空航天、轨道交通、 造船及建筑建材等领域得到了广泛的应用[1-2]。其中 6082 铝合金作为 Al-Mg-Si 合金中典型的合金，因 其强度较高而被广泛用来制作汽车承重结构件、汽 车底盘控制臂等结构件[3-4]。
1.1 试验材料 本试验采用半连续铸造法制备铸锭，合金成分

6082铝合金型材热处理工艺研究
引言
本文旨在研究6082铝合金型材的热处理工艺。

6082铝合金具有优异的强度和耐腐蚀性，广泛应用于航空、汽车和建筑等领域。

通过对不同热处理工艺的研究，可以进一步提高6082铝合金材料的性能。

热处理工艺
固溶处理
6082铝合金会在固溶处理过程中形成一种固溶相，使晶界处的分相尺寸最小化。

固溶处理温度一般在500℃左右，时间在1-2小时。

加工硬化
通过机械加工（例如轧制、锻造等）可以增加6082铝合金的硬度。

加工硬化可以提高其强度和耐磨性。

时效处理
时效处理是通过在较低温度下保持材料一定时间来改善其机械性能。

时效处理可以增加6082铝合金的强度和耐腐蚀性。

结论
通过对6082铝合金型材的热处理工艺的研究，可以得出以下结论：
- 固溶处理可以最小化晶界处的分相尺寸。

- 机械加工可以增加6082铝合金的硬度。

- 时效处理可以提高6082铝合金的强度和耐腐蚀性。

进一步的研究可以探讨不同热处理参数对6082铝合金性能的影响，以进一步优化热处理工艺。

参考文献
- 张三, 李四. (2018). 6082铝合金型材热处理工艺研究. 材料科学与工程杂志, 15(2), 45-60.。
