双电源自动切换装置的应用

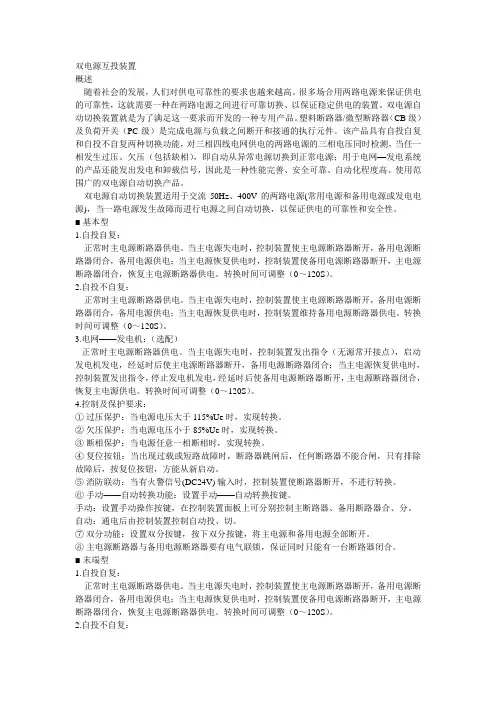

双电源互投装置概述随着社会的发展，人们对供电可靠性的要求也越来越高。

很多场合用两路电源来保证供电的可靠性，这就需要一种在两路电源之间进行可靠切换、以保证稳定供电的装置。

双电源自动切换装置就是为了满足这一要求而开发的一种专用产品。

塑料断路器/微型断路器（CB级）及负荷开关（PC级）是完成电源与负载之间断开和接通的执行元件。

该产品具有自投自复和自投不自复两种切换功能，对三相四线电网供电的两路电源的三相电压同时检测，当任一相发生过压、欠压（包括缺相），即自动从异常电源切换到正常电源；用于电网—发电系统的产品还能发出发电和卸载信号，因此是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源自动切换产品。

双电源自动切换装置适用于交流50Hz、400V的两路电源(常用电源和备用电源或发电电源)，当一路电源发生故障而进行电源之间自动切换，以保证供电的可靠性和安全性。

■基本型1.自投自复：正常时主电源断路器供电。

当主电源失电时，控制装置使主电源断路器断开，备用电源断路器闭合，备用电源供电；当主电源恢复供电时，控制装置使备用电源断路器断开，主电源断路器闭合，恢复主电源断路器供电。

转换时间可调整（0～120S）。

2.自投不自复：正常时主电源断路器供电。

当主电源失电时，控制装置使主电源断路器断开，备用电源断路器闭合，备用电源供电；当主电源恢复供电时，控制装置维持备用电源断路器供电。

转换时间可调整（0～120S）。

3.电网——发电机：（选配）正常时主电源断路器供电。

当主电源失电时，控制装置发出指令（无源常开接点），启动发电机发电，经延时后使主电源断路器断开，备用电源断路器闭合；当主电源恢复供电时，控制装置发出指令，停止发电机发电，经延时后使备用电源断路器断开，主电源断路器闭合，恢复主电源供电。

转换时间可调整（0～120S）。

4.控制及保护要求：①过压保护：当电源电压大于115%Ue时，实现转换。

②欠压保护：当电源电压小于85%Ue时，实现转换。

双电源自动转换开关的发展现状及应用探讨摘要：随着国民经济的飞速发展，各种应用场所的用户对供电的连续性、可靠性要求越来越高，双电源自动转换开关产品得到了快速发展，并被广大设计人员认可和使用。

关键词：双电源自动转换开关；发展、现状；应用；前言双电源自动转换开关快速发展后，被广泛用于高层建筑、医院、商场、银行、消防、化工、冶金、军事设施等不允许断电的重要场所，完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。

本文将就双电源自动转换开关的发展、现状及应用进行探讨，以供参考。

一、双电源自动转换开关作用和主要分类双电源自动转换开关简称ATSE。

为保证重要场合供电连续性一般会由两路电源供电，一路主用电源，另外一路为备用电源，ATSE的作用是当主用电源出现断电或电源不合格时，将电源由主用切换至备用，反之亦然。

ATSE一般由：开关本体+控制器两部分组成。

按照“短路能力”方式分类可分为PC级和CB级两大类：PC级：能够接通和承载，但不用于分断短路电流的TSE。

CB级：能够接通和承载并分断短路电流的，配备过电流脱扣器的TSE。

即由断路器作为开关本体的TSE。

二、我国双电源自动转换开关的发展和现状我国双电源类产品的研制和生产是自90年代中期国内市场急需高性能、高可靠自动转换开关电器，日、法、德、美等产品先后打入中国市场开始的，后来国内企业陆续发展起来，现已发展到第四代。

双电源产品按结构的不同主要分为CB 级和PC级两大类。

现在行业内生产的主要有：①第二代：CB级双电源—以断路器为主体开关，除具有转换功能外，还具有过载和短路保护功能；产品由电机驱动，转换速度较慢（1.0s-3s）。

②第四代（4.1代）以负荷隔离开关为主体开关的PC级双电源。

此类产品采用双列复合式触头，横拉式机构，结构简单，但无引弧装置，短时耐受电流偏低，常用于一般负荷，三、四级场合使用。

其优势：用于民用市场，价格相对便宜，性价比较高。

开关采用电机驱动，本体转换时间为500ms至1.5s。

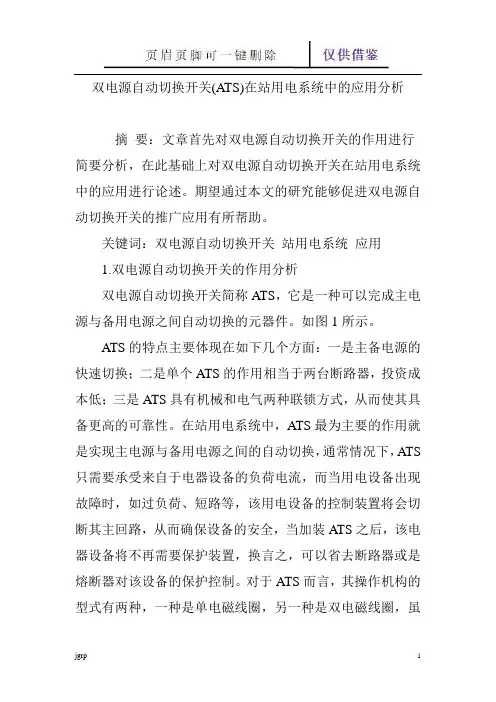

双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：文章首先对双电源自动切换开关的作用进行简要分析，在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。

期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。

关键词：双电源自动切换开关站用电系统应用1.双电源自动切换开关的作用分析双电源自动切换开关简称ATS，它是一种可以完成主电源与备用电源之间自动切换的元器件。

如图1所示。

ATS的特点主要体现在如下几个方面：一是主备电源的快速切换；二是单个ATS的作用相当于两台断路器，投资成本低；三是ATS具有机械和电气两种联锁方式，从而使其具备更高的可靠性。

在站用电系统中，ATS最为主要的作用就是实现主电源与备用电源之间的自动切换，通常情况下，ATS 只需要承受来自于电器设备的负荷电流，而当用电设备出现故障时，如过负荷、短路等，该用电设备的控制装置将会切断其主回路，从而确保设备的安全，当加装ATS之后，该电器设备将不再需要保护装置，换言之，可以省去断路器或是熔断器对该设备的保护控制。

对于ATS而言，其操作机构的型式有两种，一种是单电磁线圈，另一种是双电磁线圈，虽然这两种型式有所差别，但所能达到的效果却大体相同。

电器设备负荷侧的主回路通常都是与主电源侧进行连接，若是主电源侧出现故障导致断电时，ATS会自动将电器设备负荷侧的主回路与备用电源侧进行连接，这样便可以确保供电不间断，从而使电器设备保持正常运行。

为满足各种不同场合的使用需要，ATS有两种控制方式，一种是手动控制，另一种是自动控制，前者常被用于无负荷分合的检修场合。

2.ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前，在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列，下面分别对这两个系列的ATS在站用电系统中的应用进行分析。

（1）RWQ4系列ATS的应用。

该系列的ATS主要是由两个部分组成，一部分为开关器件，另一部分为切换控制器件。

双电源自动切换开关双电源自动切换开关就是因故停电自动切换到另外一个电源的开关，双电源自动切换开关可以咨询厦门日华机电成套有限公司购买，各种档次各种价位应有尽有。

一般双电源切换开关是广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。

双电源切换开关包含STS（静态转换开关），为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电，第二路故障的话STS自动切换到第一路给负载供电。

ATS（自动转换开关），主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

双电源切换开关采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧，双电源切换开关还采用可靠的机械联锁和电气联锁技术，过零位技术。

双电源切换开关两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性。

随着科学技术的进步，各行业对供电可靠性的要求越来越高。

很多场合必须采用两路电源来保证供电的可靠性。

过去的两路电源用户，在低压侧采用手动操作的双向隔离开关进行倒闸操作，因此常出现误操作而引起事故。

随着供电可靠性要求的提高，反事故措施的日趋完善，越来越多的先进设备投入应用到供电系统中。

双电源自动切换开关是一种能在两路电源之间进行可靠切换双电源的装置，不会出现误操作而引起事故的全系列智能化双电源自动切换开关，就是为了满足高可靠性要求。

目前投入使用的专用智能化设备，具有自投自复、自投不自复和电网发电机三种切换功能，对两路供电电源的三相电压有效值及相位进行实时检测，当任一相发生过压、欠压、缺相，能自动从异常电源切换到正常电源，这是一种性能完善、安全可靠、操作方便、智能化程度高、使用范围广泛的双电源控制系统的设备。

全系列智能型双电源自动切换开关的紧急供电系统，可实现当一路电源发生故障时，可以自动完成常用与备用电源间切换，而无需人工操作，以保证重要用户供电的可靠性。

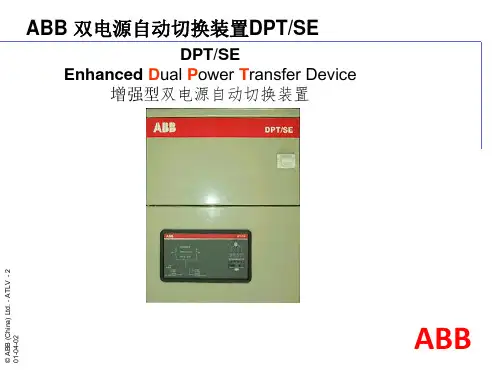

ABB双电源自动切换装置工作原理DPT/SE装置主要用于控制和自动切换两路带有机械和电气联锁的低压断路器：一个4 位置转换开关用于设定四种工作模式：- 自动模式：转换开关置于“自动 (AUTO)”位置－正常供电模式：转换开关置于“正常 (NET)”位置- 应急供电模式：转换开关置于“应急 (EMER)”位置- 关断模式：转换开关置于“关断 (OFF)”位置。

当系统投入运行时，需将运行开关置于“运行 (RUN)”位置，而“复位 (RESET)”按钮可使运行程序恢复到初始状态。

自动模式（自投自复）：当转换开关置于“自动 (AUTO)”位置时，系统会处于自动切换方式下：•当正常供电电源正常时，正常供电断路器闭合，而应急供电断路器断开•当正常供电失压和缺相时，柴油发电机起动，正常供电断路器断开，在缺相时系统报警。

•当柴油发电机或应急电源电压达到稳定状态时，则应急供电断路器会闭合•当正常供电恢复正常时，则应急供电断路器断开。

正常供电断路器将闭合投入供电，系统发出停止柴油发电机的信号，并返回正常运行状态。

正常供电模式当转换开关置于“正常 (NET)”位置时，系统会处于单一正常供电模式。

在此模式下，系统并不考虑正常供电电压是否存在，只执行下列操作：•如果柴油发电机还在运行，则将其停止•如果应急供电断路器处于闭合状态时，则将其断开•闭合正常供电断路器•当正常供电缺相时，正常供电断路器会断开，而系统会自动报警•当正常供电失压时，正常供电断路器会保持闭合。

应急供电模式当转换开关置于“应急 (EMER)”位置时。

系统会处于单一应急供电模式，并不考虑实际的正常供电电压是否存在，它将执行下列操作：•如果正常供电断路器处于闭合状态时，则将其断开。

•起动柴油发电机。

•当柴油发电机或应急电源电压达到稳定状态时，应急供电断路器会闭合•当应急供电缺相或失压时，应急供电断路器将断开。

而缺相时，系统会自动报警。

关断模式当转换开关置于“关断 (OFF)”位置时。

智能双电源自动转换装置设计方案1. 背景介绍在现代化社会，电力的可靠性对于各行各业都非常重要。

为了确保设备的稳定运行，智能双电源自动转换装置应运而生。

它能够自动监测电力供应情况，并根据需要进行电源切换，从而实现不间断的电力供应。

2. 设计目标本设计方案旨在开发一种具有以下特点的智能双电源自动转换装置：- 可靠性高：能够在电力故障或异常情况下快速实现电源切换；- 灵活性强：能够适应不同的电力输入要求，并具备自定义设置功能；- 自动化程度高：装置能够自动检测和识别电力状态，实现自动切换。

3. 设计方案本设计方案将采用以下关键技术和组件来实现智能双电源自动转换装置的设计：3.1 电力监测模块该模块用于监测电力输入的状态，并根据需要进行电源切换。

它将使用传感器和电路来实时检测电力供应的电压、频率和相位等参数，并将数据传输给控制模块。

3.2 控制模块控制模块是装置的核心部分，负责处理电力监测模块传输的数据，并根据设定的策略进行电源切换决策。

它将包括微控制器或嵌入式系统，以及相应的软件程序。

3.3 电源切换装置该装置用于实现电源的切换，将电力供应从一源切换到另一源。

它将包括继电器、开关电路和保护电路等组件，以确保电源切换的稳定性和安全性。

3.4 用户界面用户界面将提供操作和监控装置的功能。

它将包括液晶显示屏、按键和指示灯等元件，使用户能够进行设置和查看装置的状态。

4. 实施计划本设计方案的实施计划分为以下几个阶段：1. 确定需求和功能规格；2. 进行电力监测模块和控制模块的硬件和软件设计；3. 开发电源切换装置并进行集成测试；4. 设计和制造用户界面模块；5. 进行整体装置的集成测试和调试；6. 进行性能测试和验证；7. 完善细节并进行最终调整。

5. 预期效果通过本设计方案的实施，预期能够开发出一款可靠性高、灵活性强、自动化程度高的智能双电源自动转换装置。

该装置将能够满足不同行业的电力需求，并提供可靠的电力供应保障，从而确保设备的稳定运行。

ATS双电源切换开关1. 简介ATS（Automatic Transfer Switch）双电源切换开关是一种用于自动切换电源的装置，可在一定条件下自动将电源切换至备用电源，以保证电力系统的持续供电。

本文将介绍ATS双电源切换开关的原理、功能和应用。

2. 原理ATS双电源切换开关的工作原理是通过控制电路实现电源的自动切换。

通常情况下，主电源为市电，备用电源为发电机。

当主电源出现故障或不稳定时，ATS双电源切换开关会自动将电源切换至备用电源，以确保电力供应的连续性。

3. 功能ATS双电源切换开关具有以下功能：•自动监测：可以实时监测主电源的电压、频率和相序等参数，一旦检测到异常，立即进行电源切换。

•自动切换：在检测到主电源故障或不稳定时，ATS双电源切换开关会自动切换至备用电源，保证电力不间断供应。

•自动恢复：在主电源恢复正常时，ATS双电源切换开关会自动切换回主电源，并停止备用电源的供电。

4. 应用场景ATS双电源切换开关广泛应用于以下场景：4.1 电力系统ATS双电源切换开关在电力系统中起到关键作用。

当主电源出现故障时，ATS 开关会自动切换至备用电源，确保关键设备持续运行，避免停电造成的损失。

4.2 IT机房IT机房是一个对电力供应要求非常高的场所，任何中断都可能导致数据丢失和系统瘫痪。

ATS双电源切换开关可以在主电源故障时自动切换至备用电源，保证IT机房的持续供电。

4.3 医疗设备医疗设备需要持续稳定的电力供应，以确保患者的生命安全。

ATS双电源切换开关可在主电源故障时自动切换至备用电源，保障医疗设备正常运行。

5. 安装和使用注意事项在安装和使用ATS双电源切换开关时，请注意以下事项：•由于ATS双电源切换开关涉及到电源切换，因此在安装前请务必断开主电源和备用电源，以确保安全。

•安装时请遵循厂家提供的安装指南，确保ATS双电源切换开关正确接线。

•为了保证正常切换，备用电源应该与主电源使用不同的电源线路。

KDQ1140(A)型矿用隔爆型双电源切换装置济南嘉宏科技有限责任公司版本01/2015KDQ1140(A)型矿用隔爆型双电源切换装置图:Kdq1140双电源切换装置连接结构KDQ1140(A)矿用隔爆型双电源切换控制箱是济南嘉宏与神华宁煤联合研发的专利产品，KDQ1140(A)矿用隔爆型双电源切换控制箱装置是专利产品，是具有煤安和防爆认证的矿山专用电气设备。

目前为ABC三款型号，分别适用于井下安全监测监控系统/无线通讯系统 /人员定位系统 /交换机，井下自动风门，井下风机、水泵，井下避难硐室。

安全煤矿井下双回路供电必备产品：双电源切换控制箱、双电源切换装置关键词矿用自动切换装置KDQ1140A/ 双回路供电 / 安全监测监控系统 / 避难硐室/ 煤矿安全 / 无线通讯KDQ1140(A)矿用隔爆型双电源切换控制箱适用场合KDQ1140(A)矿用隔爆型双电源切换控制箱适用于煤矿井下交流50/60Hz，1140/660V等各种电压等级的电源，输入AC660V或者1140V两路电源，输出AC0～36V可调交流电源。

KDQ1140(A)矿用隔爆型双电源切换控制箱普遍适用于井下监测监控、无线通讯等需求交流0-36V双电源的设备。

技术特点KDQ1140(A)矿用隔爆型双电源切换控制箱通过中央控制器可实现主、副电源双向自动切换功能，主回路故障时自动切换至副回路供电，主回路恢复供电后，自动切换至主回路，全程智能自动化，无需人工辅助。

输出电压交流0-36V范围内任意可调。

技术参数序号参数数值单位1 输入电压AC660/AC1140 V2 输出电压AC0～36 V3 输出电流10 A4 控制电压DC24 V5 额定频率50 Hz6 工作制长期/间断双电源切换装置适用于井下哪些场所？1、井下安全监测监控系统 /无线通讯系统/人员定位系统/交换机在单回路供电情况下，掉电现象频繁发生，严重影响到安全生产。

矿用隔爆型双电源切换装置可为上述系统提供稳定可靠的双电源供给，当其中主回路电源断电时，自动切换至副回路供电，主回路恢复正常后，自动切换回主回路供电。

ABB双电源自动切换装置工作原理DPT/SE装置主要用于控制和自动切换两路带有机械和电气联锁的低压断路器：一个4 位置转换开关用于设定四种工作模式：- 自动模式：转换开关置于“自动 (AUTO)”位置－正常供电模式：转换开关置于“正常 (NET)”位置- 应急供电模式：转换开关置于“应急 (EMER)”位置- 关断模式：转换开关置于“关断 (OFF)”位置。

当系统投入运行时，需将运行开关置于“运行 (RUN)”位置，而“复位 (RESET)”按钮可使运行程序恢复到初始状态。

自动模式（自投自复）：当转换开关置于“自动 (AUTO)”位置时，系统会处于自动切换方式下：•当正常供电电源正常时，正常供电断路器闭合，而应急供电断路器断开•当正常供电失压和缺相时，柴油发电机起动，正常供电断路器断开，在缺相时系统报警。

•当柴油发电机或应急电源电压达到稳定状态时，则应急供电断路器会闭合•当正常供电恢复正常时，则应急供电断路器断开。

正常供电断路器将闭合投入供电，系统发出停止柴油发电机的信号，并返回正常运行状态。

正常供电模式当转换开关置于“正常 (NET)”位置时，系统会处于单一正常供电模式。

在此模式下，系统并不考虑正常供电电压是否存在，只执行下列操作：•如果柴油发电机还在运行，则将其停止•如果应急供电断路器处于闭合状态时，则将其断开•闭合正常供电断路器•当正常供电缺相时，正常供电断路器会断开，而系统会自动报警•当正常供电失压时，正常供电断路器会保持闭合。

应急供电模式当转换开关置于“应急 (EMER)”位置时。

系统会处于单一应急供电模式，并不考虑实际的正常供电电压是否存在，它将执行下列操作：•如果正常供电断路器处于闭合状态时，则将其断开。

•起动柴油发电机。

•当柴油发电机或应急电源电压达到稳定状态时，应急供电断路器会闭合•当应急供电缺相或失压时，应急供电断路器将断开。

而缺相时，系统会自动报警。

关断模式当转换开关置于“关断 (OFF)”位置时。

ATS装置在电厂的使用及优化一、ATS装置的特点ATS装置，又叫双电源切换装置，目前已在新建电厂中广泛应用。

特点ATS是双电源自动切换装置，一般只涉及2个开关之间的切换，常用于低压供电系统的用电终端。

ATS常见的是PC级的，即采用双掷负荷开关实现一段母线两个电源之间的切换。

1、ATS是专用的一、二次一体化设备，尺寸较小，常用于负荷末端，如建筑电梯电源控制。

它含有一个判断电源状况的控制器和一个双位置负荷开关。

其实，ATS的控制器就是一个简单的备自投。

2、ATS的特点是动作速度较快，综合造价较低。

它的最大不足是由于尺寸紧凑，开关散热不易，所以不能长时间忍受短路电流。

他实现的是无扰动切换，适合对电压波动高度敏感的场合。

目前在DC-BANK 系统、机房等场合使用，与ATS。

ATS的切换是毫秒级切换，切换过程中负载电源会断电。

二、ATS双电源的分类双电源切换系统类产品发展分三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。

1、接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。

2、塑壳断路器类此类电源切换系统以塑壳式断路器为切换执行部件，切换功能用ATS自动控制单元完成，有机械和电气连锁，功能完善，操作性能好，使用寿命高，组成元器件较少，安装方便。

该类属CB级转换开关电器，由两个断路器作为电流分断单元，并配备电流脱扣器，具备一定的保护能力，断路器的接通/分断能力比继电器高很多。

3、负荷隔离开关类负荷隔离开关型转换开关电器是在两个负荷隔离开关的基础上加装电动操作机构、机械连锁机构、自动控制单元等一体化组装而成。

电流的分断单元为负荷隔离开关，其触头灭弧系统是以分断一次电弧要求设计的，不具备电路的保护功能。

这一类产品属于PC级产品，它因采用了弹簧储能、瞬时释放的加速机构，能快速接通、分断电路或进行电路的转换，产品操作性能可靠。

1、BZT03系列自动电源转换系统概述BZT03系列自动电源转换系统是能保电气在低压多电源可靠供电领域多年经验积累的基础上,结合BZT02低压备自投多年运行经验,升级推出的一款多电源快速切换产品,与传统BZT01低压备自投相比,采样集成一体化设计,各组成部件之间通过预制电缆连接,极大的简化了接线,提高安全性。

BZT03系列自动电源转换系统主要用于AC415V以下配电系统,专为电源进线侧快速切换设计,提供完善的转换控制功能和可靠的保护功能。

BZT03系列自动电源转换系统适用于绝大多数进线方案,可提供“两进线、一进线一发电机、两进线一母联、三进线”等多种电源转换系统,内嵌PLC模块,具有多种逻辑功能选择,可根据现场运行调节各种时间参数,满足不同场合的需求;并可以提供独一无二的多电源转换系统定制。

BZT03系列自动电源转换系统具有检测电源电压、频率、相位等功能,除常规切换外,还提供并联切换功能,全面保证特殊场合的持续无扰供电及负载供电的安全稳定,保障生产运营的连续性。

BZT03系列自动电源转换系统广泛用于智能建筑、轨道交通、电厂站、厂矿企业等场合。

参考标准GB 14048.1-2012 低压开关设备和控制设备第1部分总则GB 14048.2-2008 低压开关设备和控制设备第2部分断路器GB/T 14048.11-2008 低压开关设备和控制设备第6-1部分多功能电器转换开关电器电磁兼容: EN50081-2, EN50082-2环境条件: IEC 68-2-1, IEC68-2-2 和 IEC 68-2-3EN-IEC 61000-4-2:电磁兼容-第 4-2 部分:试验和测量技术静电放电抗扰度试验EN-IEC 61000-4-3:电磁兼容-第 4-3 部分:试验和测量技术:射频电磁场辐射抗扰度试验(等级 3 EN-IEC 61000-4-4: 电磁兼容-第 4-4 部分:试验和测量技术: 电快速瞬变脉冲群抗扰度试验 (等级 2/3 EN-IEC 61000-4-5:电磁兼容-第 4-5 部分:试验和测量技术:浪涌(冲击抗扰度试验(等级 1/2 EN-IEC 61000-4-6:电磁兼容-第 4-6 部分:试验和测量技术:射频场感应的传导骚扰抗扰度(等级 3 EN-IEC 61000-4-8:电磁兼容-第 4-8 部分:试验和测量技术:工频磁场抗扰度试验(等级 5EN-IEC 61000-4-11:电磁兼容-第 4-11 部分:试验和测量技术:电压暂降、短时中断和电压变化的抗扰度试验( 100ms/5S ,B, C 准据CISPR/IEC61000-6-3: 电磁兼容-第 6-3 部分: 通用标准居住、商业和轻工业环境中的发射标准IEC 60068-2-2: 电工电子产品环境试验,第 2 部分:试验方法 .试验 B:高温IEC 60068-2-6: 电工电子产品环境试验,第 2 部分:试验方法 .试验 Fc:振动(正弦IEC 60068-2-27: 电工电子产品环境试验,第 2 部分:试验方法试验 Ea 与导则:冲击IEC 60068-2-30: 电工电子产品环境试验,第 2 部分:试验方法试验 Db:交变湿热( 12h+12h 循环 IEC 60068-2-1: 电工电子产品环境试验,第 2 部分:试验方法试验 A:低温34BZT03系列自动电源转换系统由控制器、适配器、执行断路器构成。

双电源继电器的功能-概述说明以及解释1.引言1.1 概述双电源继电器是一种特殊的继电器设备，它具备在两个电源之间自动切换的功能。

在现代生活和工业应用中，电力供应的稳定性至关重要。

然而，由于各种原因，如供电线路故障、电力不稳定、自然灾害等，单一电源的供电系统可能会出现故障或中断。

为了解决这个问题，双电源继电器应运而生。

双电源继电器的工作原理相对简单。

它通过监测主电源的状态来实现电源的自动切换。

当主电源正常工作时，继电器会将电路连接到主电源上，以提供稳定的电力供应。

然而，一旦主电源发生故障或中断，继电器会迅速将电路切换到备用电源上，以确保电力持续供应。

双电源继电器具有多种功能和作用。

首先，它可以提供持续的电力供应，确保设备和系统的正常运行。

无论主电源是否发生故障，继电器都能确保设备不会因供电中断而停止运行，从而减少生产和服务中断的风险。

其次，双电源继电器可以实现电源的无缝切换，减少由于电力中断带来的设备或系统重新启动所带来的延迟和损失。

此外，它还可以对电流和电压进行监测，保护设备免受过载、电压波动和电流浪涌等问题的影响。

在总结双电源继电器的重要性时，我们可以看到它在现代生活和工业应用中的重要作用。

它不仅能提供可靠的电力供应，还能保护设备免受电力故障的影响。

双电源继电器的出现使得电力供应更加可靠和安全，降低了生产和服务中断的风险。

展望未来，随着技术的不断进步和需求的增加，双电源继电器可能会进一步发展和改进。

我们可以期待更智能化和自动化的双电源继电器，能够更加准确地监测电源状态和进行切换，提供更高效和可靠的电力保障。

此外，随着可再生能源的广泛应用，双电源继电器也有望与太阳能、风能等新能源技术进行集成，进一步提高能源利用效率和环境友好性。

综上所述，双电源继电器作为一种特殊的继电器设备，在保障电力供应的可靠性和稳定性方面发挥着重要作用。

它不仅能够提供持续的电力供应，还能保护设备免受电力故障的影响。

随着技术的进步和需求的增加，我们有理由相信双电源继电器会在未来继续发展并发挥更大的作用。

双电源自动转换系统自动转换系统可同时对两路电源电压进行检测，当电路出现过电压或为欠电压等故障时，系统会自动控制电路的切换，实现电路自动转换的功能。

自投自复（R ）、自投不自复（S ）和市电—发电机（F ）三种控制功能一体化。

附加通讯功能（采用ModBus-RTU 通讯协议），实时监控系统运行状态和各类参数、功能的修改与设置。

手动控制方式和自动控制方式。

简要说明技术参数控制电压：额定控制电压（Ue 为额定相电压）a. 常用电源和备用电源欠压设定值：65%〜85%Ue 连续可调b. 常用电源和备用电源返回设定值：85%〜105%Ue 连续可调c. 常用电源和备用电源过压设定值：110%〜130%Ue 连续可调+OFF 退出位置控制时间a. 常用电源和备用电源欠压断开延时时间：0.1S 〜240S 连续可调b. 常用电源和备用电源过压断开延时时间：0.1S 〜480S 连续可调c. 常用电源返回断开延时时间：0.1S 〜240S 连续可调d. 开关切换接通延时时间：0.1S 〜480S 连续可调e. 常用电源确认正常延时时间：0.1S 〜900S 连续可调使用条件工作电源：交流AC230V/50Hz ；直流DC24V 电压检测：三相五线（AC400V ）直接输入工作环境：-10˚C~60˚C ，且24小时的平均值不超过35˚C ；海拔高度不超过2000米； 污染等级为3级。

双电源控制器的型号RMW 功能代号S ——自投不自复R ——自投自复F ——市电-发电机特点简要说明显示说明双电源控制器的型号面板示意图RMW-F自动转换开关智能控制器功能最全，这里以RMW-F自动转换开关智能控制器为例进行说明。

控制器的面板显示由三位数码管显示窗和状态指示灯两部分组成。

三位数码管可显示两路电源的各相电压值，延时时间值及一些设定值。

指示灯用于指示控制器的当前状态。

参数设定方法：见另附“自动转换开关使用说明书”注意：1、在设置过程中不允许影响开关正常工作。

双电源切换开关的作用双电源切换开关，也被称为双电源转换开关，是一种用于切换电源供应的装置。

它的作用是在两个电源之间进行切换，以确保电器设备在一种电源失效时能够自动切换到另一种电源，保证设备的正常运行。

双电源切换开关广泛应用于各种需要高可靠性电源供应的场合，如医疗设备、通信设备、航空航天设备等。

双电源切换开关的作用主要体现在以下几个方面：1.保障电力供应的连续性：在一些对电力供应要求较高的场合，如医疗设备、通信基站等，如果一个电源发生故障，会严重影响设备的正常运行甚至导致设备损坏。

双电源切换开关能够及时检测到电源故障，并自动切换到备用电源，保证设备的连续供电，避免停机带来的损失。

2.提高电力系统的可靠性：双电源切换开关采用了双路电源输入，通过智能控制系统实现电源的切换。

当一路电源发生故障时，切换开关会自动将电路切换到备用电源上，确保电力系统的稳定运行。

这种双路供电系统能够有效降低电力系统的故障率，提高系统的可靠性。

3.实现电源的无缝切换：双电源切换开关具有快速切换的特点，当一路电源发生故障时，它能够在几毫秒内将电路切换到备用电源上，实现电源的无缝切换。

这种快速切换的能力可以在电力系统出现故障时，最大程度地减少停机时间，保证设备的连续供电。

4.方便维护和保养：双电源切换开关能够实现对电源的监控和管理，可以实时检测电源的工作状态，提前预警电源故障，并记录故障信息。

这样可以方便维护人员及时进行故障处理，提高设备的可维护性和可靠性。

5.节省能源：双电源切换开关可以根据电力需求进行智能调控，合理分配电力资源，避免电力浪费。

当电力需求较小时，可以关闭一路电源，只使用一路电源供电，以达到节能的目的。

双电源切换开关在电力供应领域起着至关重要的作用。

它可以保障设备的连续供电，提高电力系统的可靠性，实现电源的无缝切换，方便维护和保养，并节省能源。

随着科技的不断进步，双电源切换开关的功能和性能也不断提升，将为各行各业提供更可靠、更高效的电力供应解决方案。

双电源自动转换开关(ATSE)的选用及应用研究摘要：通过现行制造和设计规范的要求，结合市场现状和应用场景，探讨双电源自动转换开关（ATSE）的选型及应用要点。

关键词：转换开关电器（TSE）、自动转换开关（ATSE）、PC级、使用类别、转换时间、控制器、设计位置、市场现状。

Wuhuizhou(Shanghai Lujiazui Financial and Trade Zone Development Co., Ltd., Shanghai, 200123)Abstract: According to the requirements of current manufacturing and design specifications, combined with the current market situation and application scenarios, this paper discusses the selection and application points of dual power automatic transfer switch (ATSE).Key words: transfer switching equipment (TSE), automatic transfer switch (ATSE), PC level, use category, transfer time, controller,design location, market status.引言自动转换开关（ATSE）作为民用项目里最重要的元器件之一，肩负着项目中的消防负荷、重要负荷的保障任务，一直是各元器件设备商的必争之地，因此出现了滥用ATSE的现象，标书中也出现了很多屏蔽竞争品牌的技术要求。

本文将通过现行制造和设计规范的要求，结合市场现状和应用场景，探讨双电源自动转换开关的选型及应用要点。
