Invt英威腾变频故障代码课件.doc
- 格式：doc
- 大小：26.50 KB
- 文档页数：1
下载文档原格式
合集下载

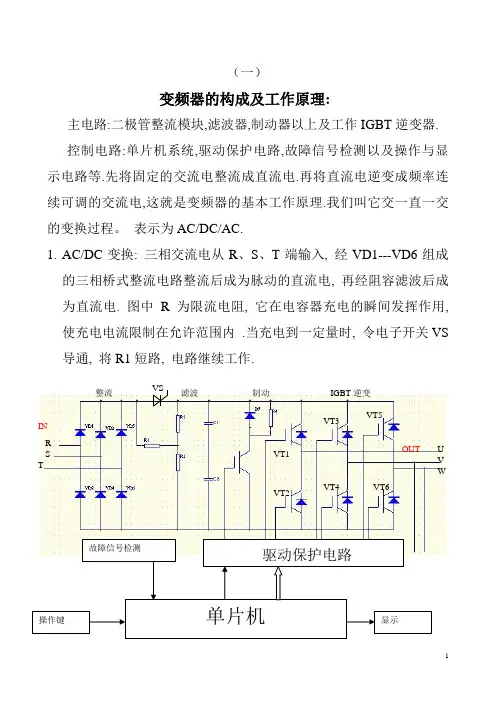

INVT变频电源教材
8
举例：将功能码 P1。01 从 00。00HZ 更改设定为 01。05HZ 的示例。
右移循环选择旱 显示参数 停机/运行状态
RST
DATA ENT
PRG ESC
50．00
PRG ESC
PRG 一 级 菜 单 ESC 进入、 组号
HZ A V
00.00
RST
PRG ESC
P1
PRG ESC
十．R01A/R01B/R01C：
R01 继电器输出，R01A 公共端 ，R01B
常闭，R01C 常开，触点容量：AC250V/3A， DC30V/1A。
十一。 R02A/R02B/R02C： R02 继电器输出，R02A 公共端，R02B
为常闭，R02C 常开，触点容量：AC250V/3A DC30V/1A。
( 二 )
L1 L2 L3 R S T S1 S2 S3 S4 HD1 COM PW 光电耦合 +24V PE +10V 频率设定用电源 AI1 多功能模拟输入 频率设定,PID 设定 AI2 GND PE R01A R01B R01C R02A R02B R02C 继电器输出 2 仅 4KW 以上有 继电器输出 1 +485 -485 485 通讯为选配
编程/退出键
快捷键 （点动/正反转切换）
QUICK JOG
RST
移位键
运行键 RUN 数字修改键
STOP RST
停止/故障/复位键
2．按键功能说明
*
PRG ESC
编程键，一级菜单进入或退出
6
*
DATA ENT
确认键 ，当决定各方式，功能，参数时按下。
*
*
INVT英威腾变频器说明书CHE说明书(1.3版)
文档
图 4-10 主回路电源侧的连接………………………………………………25 图 4-11 主回路电机侧的连接………………………………………………26
图 4-12 能量回馈单元连接图………………………………………………27
图 4-13 共直流母线的连接…………………………………………………28 图 5-1 操作面板示意图……………………………………………………33 图 5-2 三级菜单操作流程图………………………………………………35 图 5-3 快速调试流程图……………………………………………………38 图 6-1 加减速时间示意图…………………………………………………42 图 6-2 载频对环境的影响关系图…………………………………………43 图 6-3 直流制动示意图……………………………………………………47 图 6-4 正反转死区时间示意图……………………………………………47 图 6-5 PI 参数示意图…………………………………………………… 49 图 6-6 V/F 曲线示意图…………………………………………………… 50 图 6-7 手动转矩提升示意图………………………………………………51 图 6-8 两线式运转模式 1 示意图…………………………………………53 图 6-9 两线式运转模式 2 示意图…………………………………………53 图 6-10 三线式运转模式 1 示意图…………………………………………53 图 6-11 三线式运转模式 2 示意图…………………………………………54 图 6-12 模拟给定与设定量的对应关系……………………………………55 图 6-13 给定量与模拟量输出的对应关系…………………………………57 图 6-14 跳跃频率示意图……………………………………………………61 图 6-15 摆频运行示意图……………………………………………………62 图 6-16 FDT 电平示意图…………………………………………………… 63 图 6-17 频率到达检出幅值示意图…………………………………………63 图 6-18 过程 PID 原理框图…………………………………………………64 图 6-19 偏差极限与输出频率的对应关系…………………………………67 图 6-20 多段速运行逻辑图…………………………………………………68 图 6-21 电机过载保护系数设定……………………………………………69 图 6-22 过压失速功能示意图………………………………………………70 图 6-23 限流保护功能示意图………………………………………………71 图 10-1 制动电阻的安装……………………………………………………92 图 10-2 制动单元的连接……………………………………………………92 图 10-3 制动单元的并联连接………………………………………………92
最新英威腾变频使用说明.学习课件.ppt
(6) 如预置尚未结束，则转入第二 步，对其他功能进行设定；如预 置已经完了，则按模式选择键， 使变频器进入运行模式，电动机 就可以起动了。
上述各步的流程图如图
精品文档
进入编程模式
选择功能码
读出原有数据
修改数据
写入新数据 N
预置结束? Y
转入运行模式
精品文档
精品文档
精品文档
精品文档
精品文档
变频器技术讲座 深圳市英威腾电气 扬天电气 联合变频器的使用Fra bibliotek南宁市
精品文档
变频器有几种运行模式？
变频器有几种运行模式？ 主要有两种： (1) 按键操作模式：即通过按键操作用来控制
电动机的运行和停止。 (2) 外控运行模式：即通过外接控制信号如：
电位器：0～±10V电压信号，4～20mA电流 信号等来完成对电动机的运行操作。 (3)数据总线（485、PB） (4)内部程序控制（P精I品D文档、简易PLC）
AI2
CHF
UF
RS485
485+ 485-
1）电压信号给定端 2）电精品流文信档 号给定端 3）脉冲给定
3.外接输出控制端子
R01C RO1A RO1B
AO GND
1）故障输出端 2）模拟量输出端 3）通讯接口 4）状态信号输出端
精品文档
图9-3 外接输出控制端
启动功能
图9-17 启动功能
a)起动频率 b)暂停加速 c)起动前直流制动
程序设定的一般步骤如何？
(1) 首先按下模式转换开关，使
变频器进入编程模式。
(2) 按数字键或数字增减键(△键 和▽键)，选择需进行预置的功能 码。
INVT英威腾变频器说明书CHE说明书(1.3版)
10.2.1 制动电阻连接…………………………………………………91 10.2.2 制动单元连接…………………………………………………92 10.2.3 制动单元并联连接……………………………………………92 11 通讯协议………………………………………………………………………93 11.1 协议容………………………………………………………………93 11.2 应用方式………………………………………………………………93 11.3 总线结构………………………………………………………………93 11.4 协议说明……………………………………………………………93 11.5 通讯帧结构…………………………………………………………94 11.6 命令码及通讯数据描述………………………………………………96
7 故障与排除……………………………………………………………………75 7.1 故障信息及排除方法…………………………………………………75 7.2 常见故障及其处理方法…………………………………………………76
8 保养与维护…………………………………………………………………… 78 8.1 日常保养及维护……………………………………………………… 78 8.2 定期维护……………………………………………………………… 78 8.3 变频器易损件更换…………………………………………………… 79
文档
图 4-10 主回路电源侧的连接………………………………………………25 图 4-11 主回路电机侧的连接………………………………………………26
图 4-12 能量回馈单元连接图………………………………………………27
图 4-13 共直流母线的连接…………………………………………………28 图 5-1 操作面板示意图……………………………………………………33 图 5-2 三级菜单操作流程图………………………………………………35 图 5-3 快速调试流程图……………………………………………………38 图 6-1 加减速时间示意图…………………………………………………42 图 6-2 载频对环境的影响关系图…………………………………………43 图 6-3 直流制动示意图……………………………………………………47 图 6-4 正反转死区时间示意图……………………………………………47 图 6-5 PI 参数示意图…………………………………………………… 49 图 6-6 V/F 曲线示意图…………………………………………………… 50 图 6-7 手动转矩提升示意图………………………………………………51 图 6-8 两线式运转模式 1 示意图…………………………………………53 图 6-9 两线式运转模式 2 示意图…………………………………………53 图 6-10 三线式运转模式 1 示意图…………………………………………53 图 6-11 三线式运转模式 2 示意图…………………………………………54 图 6-12 模拟给定与设定量的对应关系……………………………………55 图 6-13 给定量与模拟量输出的对应关系…………………………………57 图 6-14 跳跃频率示意图……………………………………………………61 图 6-15 摆频运行示意图……………………………………………………62 图 6-16 FDT 电平示意图…………………………………………………… 63 图 6-17 频率到达检出幅值示意图…………………………………………63 图 6-18 过程 PID 原理框图…………………………………………………64 图 6-19 偏差极限与输出频率的对应关系…………………………………67 图 6-20 多段速运行逻辑图…………………………………………………68 图 6-21 电机过载保护系数设定……………………………………………69 图 6-22 过压失速功能示意图………………………………………………70 图 6-23 限流保护功能示意图………………………………………………71 图 10-1 制动电阻的安装……………………………………………………92 图 10-2 制动单元的连接……………………………………………………92 图 10-3 制动单元的并联连接………………………………………………92
7 故障与排除……………………………………………………………………75 7.1 故障信息及排除方法…………………………………………………75 7.2 常见故障及其处理方法…………………………………………………76
8 保养与维护…………………………………………………………………… 78 8.1 日常保养及维护……………………………………………………… 78 8.2 定期维护……………………………………………………………… 78 8.3 变频器易损件更换…………………………………………………… 79
文档
图 4-10 主回路电源侧的连接………………………………………………25 图 4-11 主回路电机侧的连接………………………………………………26
图 4-12 能量回馈单元连接图………………………………………………27
图 4-13 共直流母线的连接…………………………………………………28 图 5-1 操作面板示意图……………………………………………………33 图 5-2 三级菜单操作流程图………………………………………………35 图 5-3 快速调试流程图……………………………………………………38 图 6-1 加减速时间示意图…………………………………………………42 图 6-2 载频对环境的影响关系图…………………………………………43 图 6-3 直流制动示意图……………………………………………………47 图 6-4 正反转死区时间示意图……………………………………………47 图 6-5 PI 参数示意图…………………………………………………… 49 图 6-6 V/F 曲线示意图…………………………………………………… 50 图 6-7 手动转矩提升示意图………………………………………………51 图 6-8 两线式运转模式 1 示意图…………………………………………53 图 6-9 两线式运转模式 2 示意图…………………………………………53 图 6-10 三线式运转模式 1 示意图…………………………………………53 图 6-11 三线式运转模式 2 示意图…………………………………………54 图 6-12 模拟给定与设定量的对应关系……………………………………55 图 6-13 给定量与模拟量输出的对应关系…………………………………57 图 6-14 跳跃频率示意图……………………………………………………61 图 6-15 摆频运行示意图……………………………………………………62 图 6-16 FDT 电平示意图…………………………………………………… 63 图 6-17 频率到达检出幅值示意图…………………………………………63 图 6-18 过程 PID 原理框图…………………………………………………64 图 6-19 偏差极限与输出频率的对应关系…………………………………67 图 6-20 多段速运行逻辑图…………………………………………………68 图 6-21 电机过载保护系数设定……………………………………………69 图 6-22 过压失速功能示意图………………………………………………70 图 6-23 限流保护功能示意图………………………………………………71 图 10-1 制动电阻的安装……………………………………………………92 图 10-2 制动单元的连接……………………………………………………92 图 10-3 制动单元的并联连接………………………………………………92

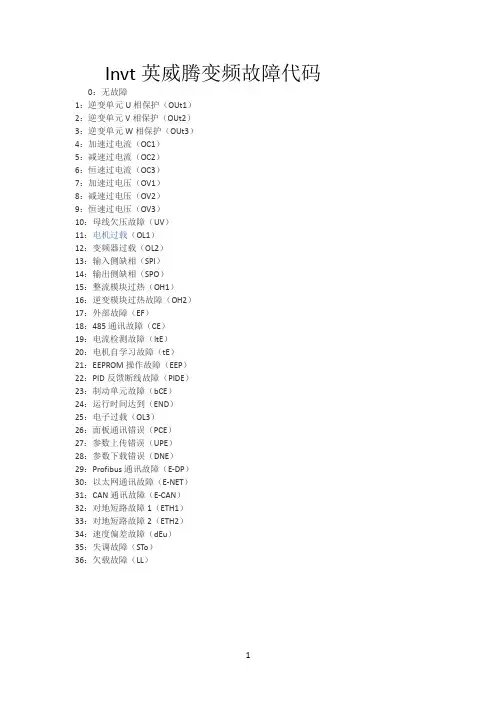

Invt英威腾变频故障代码
I n v t英威腾变频故障代码 Prepared on 24 November 2020
Invt英威腾变频故障代码
0：无故障
1：逆变单元U相保护（OUt1）
2：逆变单元V相保护（OUt2）
3：逆变单元W相保护（OUt3）
4：加速过电流（OC1）
5：减速过电流（OC2）
6：恒速过电流（OC3）
7：加速过电压（OV1）
8：减速过电压（OV2）
9：恒速过电压（OV3）
10：母线欠压故障（UV）
11：（OL1）
12：变频器过载（OL2）
13：输入侧缺相（SPI）
14：输出侧缺相（SPO）
15：整流模块过热（OH1）
16：逆变模块过热故障（OH2）17：外部故障（EF）18：485通讯故障（CE）19：电流检测故障（ItE）20：电机自学习故障（tE）21：EEPROM操作故障（EEP）22：PID反馈断线故障（PIDE）23：制动单元故障（bCE）24：运行时间达到（END）25：电子过载（OL3）26：面板通讯错误（PCE）27：
参数上传错误（UPE）28：参数下载错误（DNE）29：Profibus通讯故障（E-DP）30：以太网通讯故障（E-NET）31：CAN通讯故障（E-CAN）32：对地短路故障1（ETH1）33：对地短路故障2（ETH2）34：速度偏差故障（dEu）35：失调故障（STo）36：欠载故障（LL）。
Invt英威腾变频故障代码
I n v t英威腾变频故障代码 The latest revision on November 22, 2020
I n v t英威腾变频故障代码
0：无故障
1：逆变单元U相保护（OUt1）
2：逆变单元V相保护（OUt2）
3：逆变单元W相保护（OUt3）
4：加速过电流（OC1）
5：减速过电流（OC2）
6：恒速过电流（OC3）
7：加速过电压（OV1）
8：减速过电压（OV2）
9：恒速过电压（OV3）
10：母线欠压故障（UV）
11：（OL1）
12：变频器过载（OL2）
13：输入侧缺相（SPI）
14：输出侧缺相（SPO）
15：整流模块过热（OH1）
16：逆变模块过热故障（OH2）17：外部故障（EF）18：485通讯故障（CE）19：电流检测故障（ItE）20：电机自学习故障（tE）21：EEPROM操作故障（EEP）22：PID反馈断线故障（PIDE）23：制动单元故障（bCE）24：运行时间达到（END）25：电子过载（OL3）26：面板通讯错误（PCE）27：参数上传错误（UPE）28：参数下载错误（DNE）29：Profibus通讯故障（E-DP）30：以太网通讯故障（E-NET）31：CAN通讯故障（E-CAN）32：对地短路故障1（ETH1）33：对地短路故障2（ETH2）34：速度偏差故障（dEu）35：失调故障（STo）36：欠载故障（LL）。

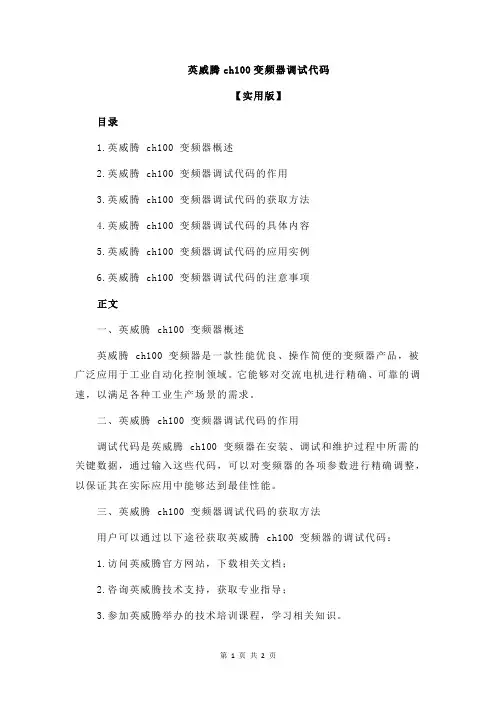

英威腾ch100变频器调试代码
英威腾ch100变频器调试代码【实用版】目录1.英威腾 ch100 变频器概述2.英威腾 ch100 变频器调试代码的作用3.英威腾 ch100 变频器调试代码的获取方法4.英威腾 ch100 变频器调试代码的具体内容5.英威腾 ch100 变频器调试代码的应用实例6.英威腾 ch100 变频器调试代码的注意事项正文一、英威腾 ch100 变频器概述英威腾 ch100 变频器是一款性能优良、操作简便的变频器产品，被广泛应用于工业自动化控制领域。
它能够对交流电机进行精确、可靠的调速，以满足各种工业生产场景的需求。
二、英威腾 ch100 变频器调试代码的作用调试代码是英威腾 ch100 变频器在安装、调试和维护过程中所需的关键数据，通过输入这些代码，可以对变频器的各项参数进行精确调整，以保证其在实际应用中能够达到最佳性能。
三、英威腾 ch100 变频器调试代码的获取方法用户可以通过以下途径获取英威腾 ch100 变频器的调试代码：1.访问英威腾官方网站，下载相关文档；2.咨询英威腾技术支持，获取专业指导；3.参加英威腾举办的技术培训课程，学习相关知识。
四、英威腾 ch100 变频器调试代码的具体内容英威腾 ch100 变频器的调试代码包括但不限于以下几类：1.参数设置代码：用于设定变频器的各项参数，如频率、电压等；2.故障诊断代码：用于检测变频器运行中可能出现的问题；3.保护设置代码：用于设定变频器的保护功能，如过载保护、过热保护等；4.通信设置代码：用于设定变频器与其他设备之间的通信参数。
五、英威腾 ch100 变频器调试代码的应用实例以下是一个英威腾 ch100 变频器调试代码的应用实例：假设需要将一台交流电机的转速从 50Hz 调整至 100Hz，可以使用以下参数设置代码：P00=1（设置基准频率）P01=100（设置最高频率）P02=50（设置最低频率）输入以上代码后，变频器将根据设定的参数对电机转速进行调整。
英威腾INVTG9说明书
接地
●确保接地端子已接地。 200V 等级接地电阻为 100Ω 或更小 400V 等级接地电阻为 10Ω 或更小 660V 等级接地电阻为 5Ω 或更小 不遵守这一警告会导致电击或着火
电源及连接
当心
●核实变频器的额定电压必须和 AC 电源电压相一致 不遵守这个当心会导致人身伤害或着火
●变频器不能进行耐压试验 这会引起变频器内部半导体元件的损坏
2、安装
当心
●托底座抬起柜体，移动变频器时不要抓前盖抬起。 不然的话，主体可能掉出，引起人身伤害。 ●要把变频器装在不可燃性材料上（例如金属上）。 不遵守这个，可能会导致火警。 ●当该装置放在柜内时，要安装一个风机或其他冷却设备时，空气入口温度低于 45℃。 过热会引起着火或装置损坏。
本章叙述 INVT-G9/P9 在安装时所必需了解的构造、设置环境及空间。
★ 注意 为了确保正确的运行而采取的步骤。
验收
当心
●不要安装或运行任何已经损坏或带有故障零件的变频器 不遵守这个当心会导致人身伤害或设备损坏
安装
当心
●托底座抬起柜体。移动变频器时不要抓住面板抬起 不然的话，主单元可能掉落，也可能引起人身伤害 ●要把变频器装在不可燃性的材料上（例如金属上） 不遵守这个要求可能会导致火警 ●当该装置放在柜内时，要安装一个风机或其他冷却设备。 ●使空气入口温度低于 45℃ 过热会引起着火或装置损坏
-2-
安全运行的注意事项 INVT-G9/P9 安装、运行、维护或检查之前要认真阅读本说明书。
说明书中有关安全运行的注意事项分类成“警告”或“当心”。
警告 指出潜在的危险情况，如果不避免，可能会导致人身伤亡。
当心 指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和
变频器常见故障处理及简单维修(维修)ppt课件
﹢端，红表笔依次打到
﹣
2、逆变模块电路的检测：同样是将数字万用表打到二极管测试档，将红表笔接 －端，黑表笔依次接U、V、W，正常的话万用表显示值一般应在0.3~0.6V 之间，大机稍低，且三相应该平衡，如果显示值偏小则说明该相模块内部已 经短路损坏，偏大说明已经击穿开路；然后将黑表笔接＋端，红表笔依次接 U、V、W，依照前面介绍的相同的方法判断其好坏。
3.上电无显示
• 故障原因：一般是由于软充电电路、开关电源电路或稳压IC7805烧坏 引起。 • 常坏的元件：缓冲电阻、开关管（K2225、K2717）、整流管ES1J、 5V稳压管LM7805，电源专用集成电路（UC2844、UC3844） 以及 一些电阻、电容等。 • 对策：检查以上元器件，更换损坏的元器件。 • 经验分享：先观察电源指示灯是否亮，再查连接线是否松动或者换用 远程键盘插口试试，面板坏了也可能导致无显示，如果有备用面板的 话可以先通过更换键盘来确定是否为面板故障，在排除面板故障后重 点检查上述元件是否损坏。UC2844与UC3844引脚功能相同，可以 替代使用。
C1
E2
C2E1 E1 G1 G2 E2
用指针表判断模块的好坏： C1—对应我们英飞凌IGBT的3脚 E1—对应的是5脚 G1—对应的是4脚、 C2E1—对应的是1脚 G2—对应的是6脚 E2—对应的是2脚和7脚
•
•
•
G1,E1（4，5脚）为上桥驱动，E1（5脚）与C2E1（1 脚）输出端相通；G2,E2(6,7脚)为下桥驱动，触发负端 （7脚）与直流母线负端（2脚）相通。 主回路的判断：把指针表打到“1K”档，测量上桥时，红 表笔接“+”（C1脚，3脚），黑表笔接输出端（C2E1， 1脚）；测量下桥时，红表笔接输出端（C2E1，1脚）， 黑表笔接直流母线“-”端（E2，2脚），正常时，大概指 针指在3K左右的位置。 任何指针式万用表皆可用于检测IGBT。 注意判断IGBT好坏时，一定要将万用表拨在R×10KΩ挡， 因R×1KΩ挡以下各档万用表内部电池电压太低，检测好 坏时不能使IGBT导通，而无法判断IGBT的好坏。此方法 同样也可以用于检测功率场效应晶体管（P-MOSFET） 的好坏
Invt英威腾变频故障代码
Invt英威腾变频故障代码0：无故障
1：逆变单元U相保护（OUt1）
2：逆变单元V相保护（OUt2）
3：逆变单元W相保护（OUt3）
4：加速过电流（OC1）
5：减速过电流（OC2）
6：恒速过电流（OC3）
7：加速过电压（OV1）
8：减速过电压（OV2）
9：恒速过电压（OV3）
10：母线欠压故障（UV）
11：电机过载（OL1）
12：变频器过载（OL2）
13：输入侧缺相（SPI）
14：输出侧缺相（SPO）
15：整流模块过热（OH1）
16：逆变模块过热故障（OH2）
17：外部故障（EF）
18：485通讯故障（CE）
19：电流检测故障（ItE）
20：电机自学习故障（tE）
21：EEPROM操作故障（EEP）
22：PID反馈断线故障（PIDE）
23：制动单元故障（bCE）
24：运行时间达到（END）
25：电子过载（OL3）
26：面板通讯错误（PCE）
27：参数上传错误（UPE）
28：参数下载错误（DNE）
29：Profibus通讯故障（E-DP）
30：以太网通讯故障（E-NET）
31：CAN通讯故障（E-CAN）
32：对地短路故障1（ETH1）
33：对地短路故障2（ETH2）
34：速度偏差故障（dEu）
35：失调故障（STo）
36：欠载故障（LL）
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Invt英威腾变频故障代码0：无故障
1：逆变单元U相保护（OUt1）
2：逆变单元V相保护（OUt2）
3：逆变单元W相保护（OUt3）
4：加速过电流（OC1）
5：减速过电流（OC2）
6：恒速过电流（OC3）
7：加速过电压（OV1）
8：减速过电压（OV2）
9：恒速过电压（OV3）
10：母线欠压故障（UV）
11：电机过载（OL1）
12：变频器过载（OL2）
13：输入侧缺相（SPI）
14：输出侧缺相（SPO）
15：整流模块过热（OH1）
16：逆变模块过热故障（OH2）
17：外部故障（EF）
18：485通讯故障（C E）
19：电流检测故障（ItE）
20：电机自学习故障（tE）
21：EEPROM操作故障（EEP）
22：PID反馈断线故障（PIDE）
23：制动单元故障（bCE）
24：运行时间达到（END）
25：电子过载（OL3）
26：面板通讯错误（PCE）
27：参数上传错误（UPE）
28：参数下载错误（DNE）
29：Profibus通讯故障（E-DP）
30：以太网通讯故障（E-NET）
31：CAN通讯故障（E-CAN）
32：对地短路故障1（ETH1）
33：对地短路故障2（ETH2）
34：速度偏差故障（dEu）
35：失调故障（STo）
36：欠载故障（LL）。
