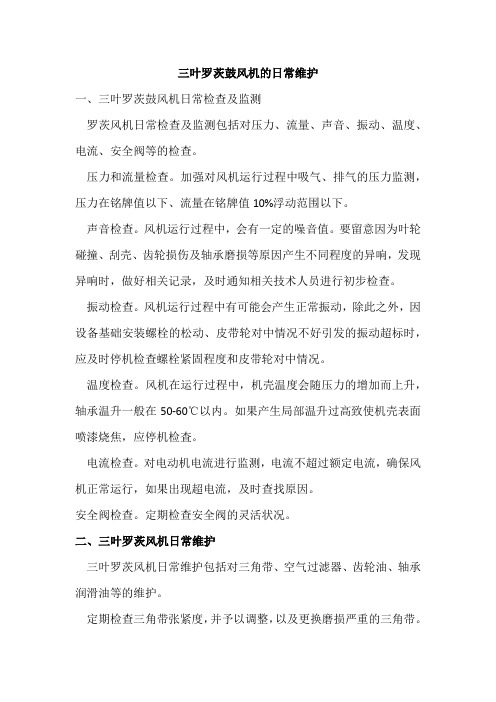

三叶罗茨鼓风机的日常维护一、三叶罗茨鼓风机日常检查及监测罗茨风机日常检查及监测包括对压力、流量、声音、振动、温度、电流、安全阀等的检查。

压力和流量检查。

加强对风机运行过程中吸气、排气的压力监测，压力在铭牌值以下、流量在铭牌值10%浮动范围以下。

声音检查。

风机运行过程中，会有一定的噪音值。

要留意因为叶轮碰撞、刮壳、齿轮损伤及轴承磨损等原因产生不同程度的异响，发现异响时，做好相关记录，及时通知相关技术人员进行初步检查。

振动检查。

风机运行过程中有可能会产生正常振动，除此之外，因设备基础安装螺栓的松动、皮带轮对中情况不好引发的振动超标时，应及时停机检查螺栓紧固程度和皮带轮对中情况。

温度检查。

风机在运行过程中，机壳温度会随压力的增加而上升，轴承温升一般在50-60℃以内。

如果产生局部温升过高致使机壳表面喷漆烧焦，应停机检査。

电流检查。

对电动机电流进行监测，电流不超过额定电流，确保风机正常运行，如果出现超电流，及时查找原因。

安全阀检查。

定期检查安全阀的灵活状况。

二、三叶罗茨风机日常维护三叶罗茨风机日常维护包括对三角带、空气过滤器、齿轮油、轴承润滑油等的维护。

定期检查三角带张紧度，并予以调整，以及更换磨损严重的三角带。

定期维护空气过滤器，如果过滤器脏污，清洗风机过滤器的滤网，保证风机进风通畅，避免风机异常发热。

定期更换风机齿轮箱的润滑油，检查油箱油位、油温情况，一旦发现油温偏高或者油箱漏油情况应做好相关记录，同时补充润滑油。

定期给风机轴承加注润滑脂，只有这样才能保证三叶罗茨风机运转的灵活性，避免轴承磨损。

罗茨风机结构简单、操作简便、运行平稳，做好保养和维护可以延长其寿命。

如果风机在使用中，要做好日常维护，注意可能的事故苗子，防患于未然。

如果长时间不使用风机，要切断其机体上的所有电源，并使其在通风干燥处存放，可避免因长期不用而生锈。

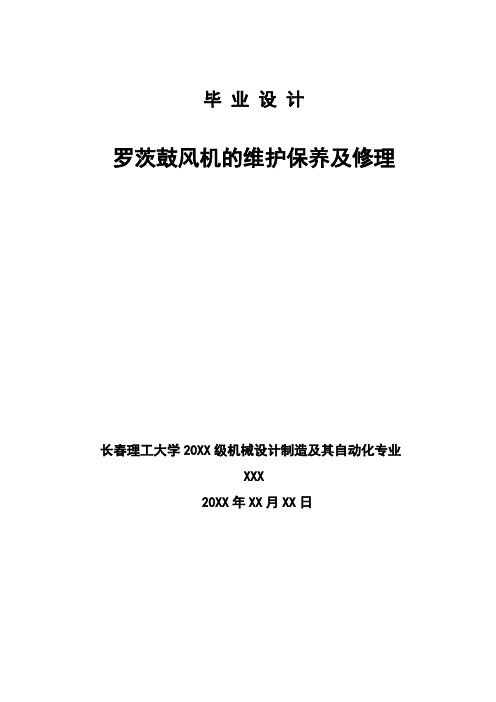

毕业设计罗茨鼓风机的维护保养及修理长春理工大学20XX级机械设计制造及其自动化专业XXX20XX年XX月XX日设计说明书罗茨鼓风机是旋转式鼓风机的一种，它以结构紧凑，高效节能，风量稳定，输送介质绝对无油，便于安装维护，运行安全可靠等特点，广泛的应于电力、石油、化工、冶炼、水泥、轻工、食品、纺织、气力输送、污水处理等行业。

在5000t/d熟料生产线上，它的作用有：一、输送煤粉；二、均化原料；三、给窑内送风；四、给水加氧。

目录一、概述 (1)1、特点2、主要用途3、型号说明4、使用要求二、规格与性能 (2)三、结构与工作原理 (3)1、结构2、工作原理四、安装与使用 (6)1、安装与技术要求2、间隙调整3、润滑与冷却4、联轴器及皮带轮的调整五、试车及运转 (9)六、保养 (10)七、故障及排除方法 (11)八、主要参考文献 (14). 罗茨鼓风机的维护保养及修理内容摘要罗茨鼓风机以它结构紧凑、高效节能、风量稳定、便于安装维修、运行安全可靠等特点被应用在5000t/d熟料生产线上。

罗茨鼓风机的性能特点为强制送气，即当升压变化时，流量变化较小，在为稳定窑的热工制度，提供良好的煅烧环境方面优于其它类型的风机（离心通风机）。

因此，作为主要设备，它的维护保养以及出现故障后迅速精良的维修显得尤为重要。

关键词罗茨鼓风机调整间隙一概述罗茨鼓风机是低能耗产品，该风机集罗茨鼓风机、电动机、进出口消声器、止回阀、减震器、挠性接头、安全阀、滤清器和隔声罩等部件于一体，并具有结构紧凑，高效节能，风量稳定，输送介质绝对无油，便于安装维修，运行安全可靠等特点。

1.特点［1］罗茨鼓风机的性能特点为强制送气，即当升压变化时，流量变化较小，使用单位可根据需要，在额定升压范围内调节出气压力。

［2］不需对汽缸进行润滑，故输送介质不含油。

［3］机体振动小，传动平稳，使用寿命长，节能降耗，结构简单，性能可靠，保养维修方便。

2.主要用途主要用于电力、石油、化工、冶炼、水泥、轻工、食品、纺织、气力输送、污水处理等行业。

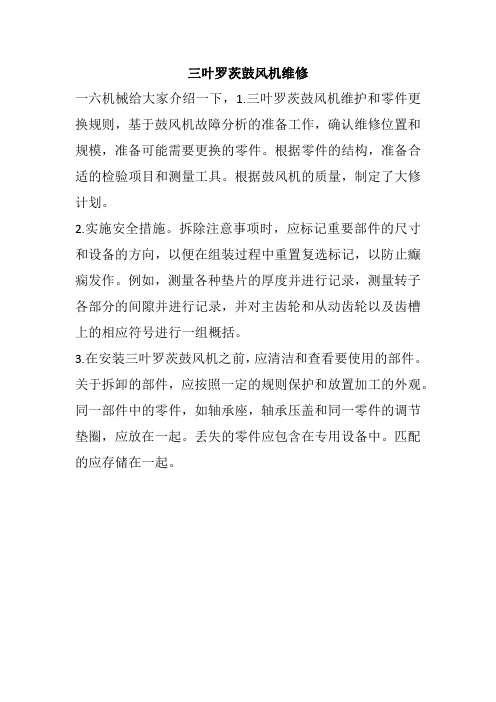

三叶罗茨鼓风机维修
一六机械给大家介绍一下，1.三叶罗茨鼓风机维护和零件更换规则，基于鼓风机故障分析的准备工作，确认维修位置和规模，准备可能需要更换的零件。

根据零件的结构，准备合适的检验项目和测量工具。

根据鼓风机的质量，制定了大修计划。

2.实施安全措施。

拆除注意事项时，应标记重要部件的尺寸和设备的方向，以便在组装过程中重置复选标记，以防止癫痫发作。

例如，测量各种垫片的厚度并进行记录，测量转子各部分的间隙并进行记录，并对主齿轮和从动齿轮以及齿槽上的相应符号进行一组概括。

3.在安装三叶罗茨鼓风机之前，应清洁和查看要使用的部件。

关于拆卸的部件，应按照一定的规则保护和放置加工的外观。

同一部件中的零件，如轴承座，轴承压盖和同一零件的调节垫圈，应放在一起。

丢失的零件应包含在专用设备中。

匹配的应存储在一起。

三叶罗茨鼓风机的工作原理1. 什么是三叶罗茨鼓风机？嘿，大家好！今天咱们聊聊三叶罗茨鼓风机。

这个名字听起来就像是某个科幻电影里的外星科技，但其实它就是个大伙儿在工业里常用的小帮手。

它的工作原理简单来说就是“把空气吸进来，再吹出去”，就像我们在游泳时把水从鼻子里喷出来一样。

不过，别看它的工作原理简单，实际上可是个技术活儿哦！1.1 结构揭秘先说说它的结构。

三叶罗茨鼓风机的心脏部分就是那三片像扇子一样的叶片。

想象一下，三片叶子在一个圆筒里舞动，就像在跳舞一样。

这些叶片是如何配合的呢？它们互相不碰、但又相互依赖，简直就像好朋友一样。

在它们的舞动下，空气被吸进来，然后再通过出口“嗖”地一下吹出去，真是潇洒极了。

1.2 工作过程说到工作过程，咱们可以把它分成几个步骤。

首先，鼓风机的入口处会吸入空气，就像大口吃下好吃的饭。

然后，这些叶片开始转动，空气在里面被压缩，就像把气球吹得越来越大一样。

接着，空气从出口喷射出去，压力也随之增加。

这一系列的过程，就像打鼓一样，节奏鲜明，鼓点清晰，真的很有意思！2. 三叶罗茨鼓风机的特点接下来，咱们聊聊这位小帮手的优点。

首先，它的结构简单，维护起来就像给家里的电器清理灰尘一样方便。

其次，它的效率高，噪音低，工作时几乎没有什么响声。

就算你在旁边聊天，也不会被它的声音打扰，真是个守口如瓶的家伙！2.1 应用范围三叶罗茨鼓风机的应用范围可广泛了！从化工、冶金，到食品、环保，简直是无处不在。

就像那句老话说的，“无处不在的朋友”，它在工业界的地位可是举足轻重。

比如，在水处理厂里，它负责将空气送入水中，帮助水里的生物生存，让我们的水变得更加干净。

2.2 运行效率再说说运行效率。

你可能会想，这玩意儿运行起来会不会很费电呢？其实啊，三叶罗茨鼓风机在设计上就考虑到了这一点，它的运行效率非常高。

很多时候，它的耗电量比其他类型的鼓风机低，简直就是“节能小能手”。

这对于企业来说，既省钱又环保，简直是双赢！3. 使用注意事项当然，任何事物都有两面性，三叶罗茨鼓风机也不例外。

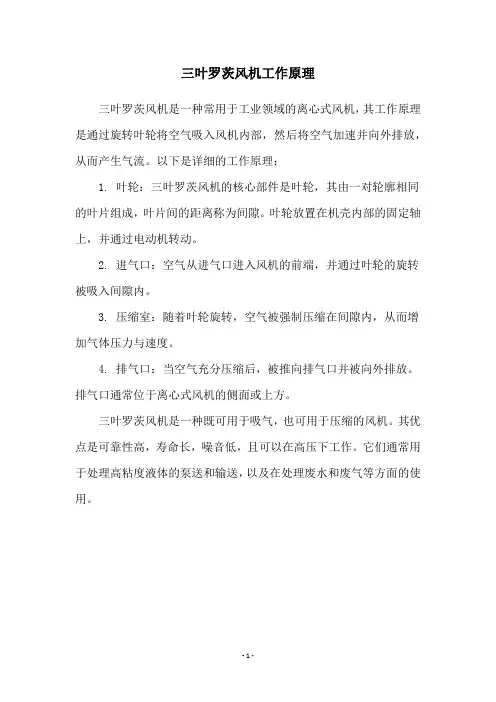

三叶罗茨风机工作原理
三叶罗茨风机是一种常用于工业领域的离心式风机，其工作原理是通过旋转叶轮将空气吸入风机内部，然后将空气加速并向外排放，从而产生气流。

以下是详细的工作原理：
1. 叶轮：三叶罗茨风机的核心部件是叶轮，其由一对轮廓相同的叶片组成，叶片间的距离称为间隙。

叶轮放置在机壳内部的固定轴上，并通过电动机转动。

2. 进气口：空气从进气口进入风机的前端，并通过叶轮的旋转被吸入间隙内。

3. 压缩室：随着叶轮旋转，空气被强制压缩在间隙内，从而增加气体压力与速度。

4. 排气口：当空气充分压缩后，被推向排气口并被向外排放。

排气口通常位于离心式风机的侧面或上方。

三叶罗茨风机是一种既可用于吸气，也可用于压缩的风机。

其优点是可靠性高，寿命长，噪音低，且可以在高压下工作。

它们通常用于处理高粘度液体的泵送和输送，以及在处理废水和废气等方面的使用。

- 1 -。

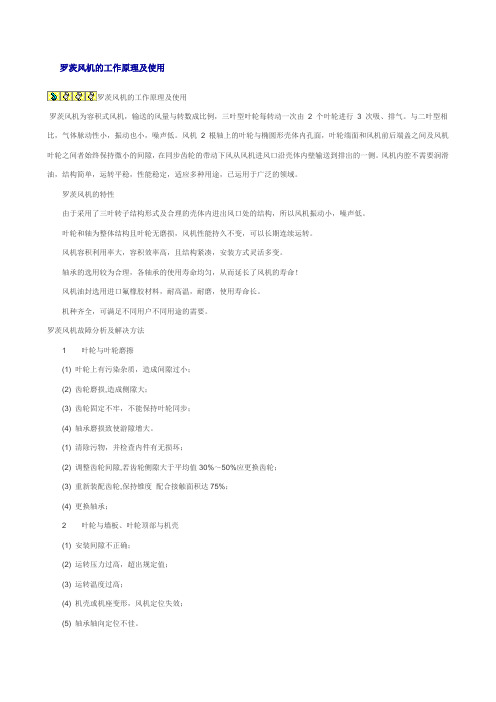

罗茨风机的工作原理及使用罗茨风机的工作原理及使用罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由 2 个叶轮进行3 次吸、排气。

与二叶型相比，气体脉动性小，振动也小，噪声低。

风机 2 根轴上的叶轮与椭圆形壳体内孔面，叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙，在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。

风机内腔不需要润滑油，结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。

罗茨风机的特性由于采用了三叶转子结构形式及合理的壳体内进出风口处的结构，所以风机振动小，噪声低。

叶轮和轴为整体结构且叶轮无磨损，风机性能持久不变，可以长期连续运转。

风机容积利用率大，容积效率高，且结构紧凑，安装方式灵活多变。

轴承的选用较为合理，各轴承的使用寿命均匀，从而延长了风机的寿命！风机油封选用进口氟橡胶材料，耐高温，耐磨，使用寿命长。

机种齐全，可满足不同用户不同用途的需要。

罗茨风机故障分析及解决方法1叶轮与叶轮磨擦(1) 叶轮上有污染杂质，造成间隙过小；(2) 齿轮磨损,造成侧隙大；(3) 齿轮固定不牢，不能保持叶轮同步；(4) 轴承磨损致使游隙增大。

(1) 清除污物，并检查内件有无损坏；(2) 调整齿轮间隙,若齿轮侧隙大于平均值30%～50%应更换齿轮；(3) 重新装配齿轮,保持锥度配合接触面积达75%；(4) 更换轴承；2叶轮与墙板、叶轮顶部与机壳(1) 安装间隙不正确；(2) 运转压力过高，超出规定值；(3) 运转温度过高；(4) 机壳或机座变形，风机定位失效；(5) 轴承轴向定位不佳。

(1)重新调整间隙；(2)查出超载原因，将压力降到规定值；(3)检查安装准确度，减少管道拉力；(4)检查修复轴承，并保证游隙。

3温度过高(1) 油箱内油太多、太稠、大脏；(2) 过滤器或消声器堵塞；(3) 压力高于规定值；(4) 叶轮过度磨损，间隙大；(5) 通风不好，室内温度高，造成进口温度高；(6) 运转速度太低，皮带打滑。

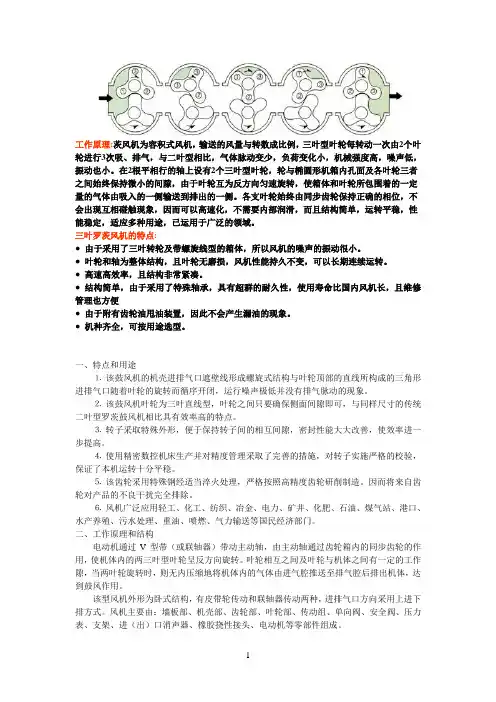

工作原理:茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气，与二叶型相比，气体脉动变少，负荷变化小，机械强度高，噪声低，振动也小。

在2根平相行的轴上设有2个三叶型叶轮，轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，由于叶轮互为反方向匀速旋转，使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。

各支叶轮始终由同步齿轮保持正确的相位，不会出现互相碰触现象，因而可以高速化，不需要内部润滑，而且结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。

三叶罗茨风机的特点:● 由于采用了三叶转轮及带螺旋线型的箱体，所以风机的噪声的振动很小。

● 叶轮和轴为整体结构，且叶轮无磨损，风机性能持久不变，可以长期连续运转。

● 高速高效率，且结构非常紧凑。

● 结构简单，由于采用了特殊轴承，具有超群的耐久性，使用寿命比国内风机长，且维修管理也方便● 由于附有齿轮油甩油装置，因此不会产生漏油的现象。

● 机种齐全，可按用途选型。

一、特点和用途⒈该鼓风机的机壳进排气口遮壁线形成螺旋式结构与叶轮顶部的直线所构成的三角形进排气口随着叶轮的旋转而循序开闭，运行噪声极低并没有排气脉动的现象。

⒉该鼓风机叶轮为三叶直线型，叶轮之间只要确保侧面间隙即可，与同样尺寸的传统二叶型罗茨鼓风机相比具有效率高的特点。

⒊转子采取特殊外形，便于保持转子间的相互间隙，密封性能大大改善，使效率进一步提高。

⒋使用精密数控机床生产并对精度管理采取了完善的措施，对转子实施严格的校验，保证了本机运转十分平稳。

⒌该齿轮采用特殊钢经适当淬火处理，严格按照高精度齿轮研削制造。

因而将来自齿轮对产品的不良干扰完全排除。

⒍风机广泛应用轻工、化工、纺织、冶金、电力、矿井、化肥、石油、煤气站、港口、水产养殖、污水处理、重油、喷燃、气力输送等国民经济部门。

二、工作原理和结构电动机通过V型带（或联轴器）带动主动轴，由主动轴通过齿轮箱内的同步齿轮的作用，使机体内的两三叶型叶轮呈反方向旋转。

1、罗茨鼓风机基本原理是一种双转子压缩机械，两转子的轴线互相平行，由原动机通过一对同步齿轮驱动，作方向相反的等速旋转。

罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气。

在同步齿轮的带动下风从风机进风口沿壳体内璧输送到排出的一侧。

2、预进气原理预进气压缩方法，主要是为改善风机的回流冲击特性提出来的。

在基元容积（叶轮与机壳及墙板围成的封闭空间）由进气口向排气口移动的过程中，通过开在机壳或墙板上的导气孔口，向其内部预先导入高压气体，以便在基元容积与排气口连通之前，使其内部压力逐渐与排气口的压力达到或接近平衡。

罗茨风机是一种容积式鼓风机，通过一对转子的“啮合”（转子之间有间隙，又不相互接触）使进气口隔开，转子由一对同步齿轮传动，做反方向运动，将吸入的气体无内压缩的从吸气口推至排气口。

气体到达排气口的瞬间，因排气侧高压气体的回流而被加压，从而完成气体输送。

罗茨风机工作原理示意图旧的罗茨风机，无论两叶型、三叶型，转子顶端向排风口一线打开的瞬间，排风口的高压空气逆流于机壳之内进行压缩，从而产生剧烈的压力变化，形成了风机的噪音。

本风机为消除这种因素而研究了螺旋形状。

螺旋形状的要点说明。

A 转子：进风侧整个转子宽度都处于打开并开始循序闭合的状态。

排风侧处于循环打开并且是打开一半以上的状态。

B 转子：进风侧处于循环闭合并接近完全闭合的状态。

排风侧处于没有打开但将要打开的状态。

A 转子：进风侧子处于较【 1 】闭合了一些的状态，斜线示出的三角孔沿机壳遮蔽循环缩小。

排风侧处于已排风完了的状态。

B 转子：进风侧处于即将达到机壳遮蔽线的状态。

排风侧处于排风过程中，三角孔循序打开的状态。

A 转子：进风侧和排风侧都处于闭合状态，但排风侧处于即将打开的状态。

B 转子：进风侧刚刚进入闭合行程，处于循序闭合的状态，排风侧已循序打开，即将到达全开状态。

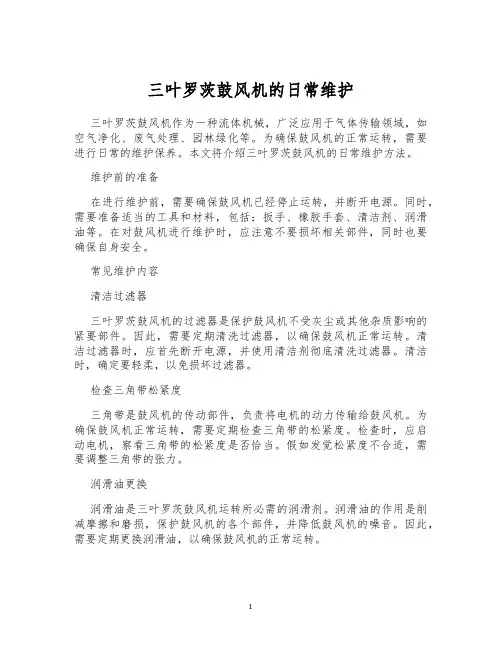

三叶罗茨鼓风机的日常维护三叶罗茨鼓风机作为一种流体机械，广泛应用于气体传输领域，如空气净化、废气处理、园林绿化等。

为确保鼓风机的正常运转，需要进行日常的维护保养。

本文将介绍三叶罗茨鼓风机的日常维护方法。

维护前的准备在进行维护前，需要确保鼓风机已经停止运转，并断开电源。

同时，需要准备适当的工具和材料，包括：扳手、橡胶手套、清洁剂、润滑油等。

在对鼓风机进行维护时，应注意不要损坏相关部件，同时也要确保自身安全。

常见维护内容清洁过滤器三叶罗茨鼓风机的过滤器是保护鼓风机不受灰尘或其他杂质影响的紧要部件。

因此，需要定期清洗过滤器，以确保鼓风机正常运转。

清洁过滤器时，应首先断开电源，并使用清洁剂彻底清洗过滤器。

清洁时，确定要轻柔，以免损坏过滤器。

检查三角带松紧度三角带是鼓风机的传动部件，负责将电机的动力传输给鼓风机。

为确保鼓风机正常运转，需要定期检查三角带的松紧度。

检查时，应启动电机，察看三角带的松紧度是否恰当。

假如发觉松紧度不合适，需要调整三角带的张力。

润滑油更换润滑油是三叶罗茨鼓风机运转所必需的润滑剂。

润滑油的作用是削减摩擦和磨损，保护鼓风机的各个部件，并降低鼓风机的噪音。

因此，需要定期更换润滑油，以确保鼓风机的正常运转。

更换润滑油时，应首先将旧油排空，并使用干净的布将润滑器擦干净。

然后，将新的润滑油注入润滑器，直到注满为止。

注满润滑油后，应启动鼓风机并察看油位是否正常。

检查安全阀安全阀是三叶罗茨鼓风机的紧要保护装置。

当鼓风机运转过程中压力较高时，安全阀会自动打开，以保护鼓风机不受损坏。

因此，需要定期检查安全阀的工作状态，并确保安全阀能够正常打开。

假如发觉安全阀失灵，需要立刻更换。

总结三叶罗茨鼓风机是一种紧要的流体机械，在使用过程中需要做好日常的维护保养工作。

常见的维护内容包括清洁过滤器、检查三角带松紧度、更换润滑油、检查安全阀等。

在维护过程中，应注意安全，并使用适当的工具和材料。

通过日常维护，可以保证鼓风机的正常运转，延长使用寿命，提高工作效率。

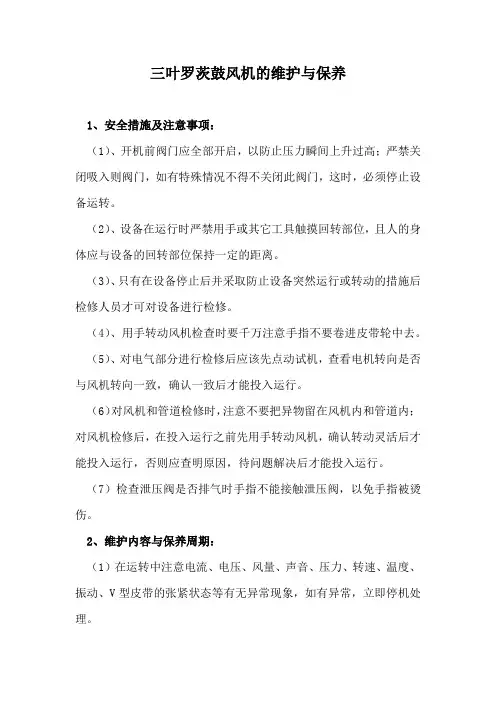

三叶罗茨鼓风机的维护与保养1、安全措施及注意事项：（1）、开机前阀门应全部开启，以防止压力瞬间上升过高；严禁关闭吸入则阀门，如有特殊情况不得不关闭此阀门，这时，必须停止设备运转。

（2）、设备在运行时严禁用手或其它工具触摸回转部位，且人的身体应与设备的回转部位保持一定的距离。

（3）、只有在设备停止后并采取防止设备突然运行或转动的措施后检修人员才可对设备进行检修。

（4）、用手转动风机检查时要千万注意手指不要卷进皮带轮中去。

（5）、对电气部分进行检修后应该先点动试机，查看电机转向是否与风机转向一致，确认一致后才能投入运行。

（6）对风机和管道检修时，注意不要把异物留在风机内和管道内；对风机检修后，在投入运行之前先用手转动风机，确认转动灵活后才能投入运行，否则应查明原因，待问题解决后才能投入运行。

（7）检查泄压阀是否排气时手指不能接触泄压阀，以免手指被烫伤。

2、维护内容与保养周期：（1）在运转中注意电流、电压、风量、声音、压力、转速、温度、振动、V型皮带的张紧状态等有无异常现象，如有异常，立即停机处理。

（2）新设备或大修后的设备运转8小时后更换全部齿轮润滑油（220号重负荷工业齿轮油）。

（3）每150小时添加轴承润滑脂一次（通用锂基润滑脂ZL-3/二硫化钼）。

（4）每三个月检查齿轮轴承的圆滑度。

（5）每三个月检查泄压阀的动作情况。

（6）每三个月检查各连接部位的紧固（出风口、管路）。

（7）每三个月更换齿轮油（220号重负荷工业齿轮油）一次，如在日常巡检时发现油质变脏，可提前更换。

（8）每年更换V型皮带和对进气口消音器内部进行清扫。

（9）每2年更换轴承、油封，对缸体内进行清扫。

（10）每6年更换齿轮、吸气和排气口消声器、止回阀和挠性接头。
