摘要随着汽车技术的发展以及道路交通的完善，汽车实用车速大大提高，汽车空气动力学成为汽车行业的重点研究方向之一。
本文采用CFD方法对某轿车进行三维外流场的数值建模。
本课题运用UG绘制出实车的1:1三维模型。
在建立仿真模型过程中,考虑到仿真时间与计算机硬件问题,对实车部分细节做出相应的简化。
然后利用ICEM软件建立有限元模型。
本文采用四面体+三棱柱网格混合方案划分网格,并采用密度体包围整个轿车,以对其周围计算区域进行网格加密处理,并对轿车表面面网格做局部细化。
选用Realizablek- 湍流模型,并在其近壁面采用标准壁面函数以提高车身表面流动的模拟精度。
最后利用FLUENT进行模型分析,得出车身表面压力分布图和速度矢量图,通过分析整车表面速度和压力特性,了解气流运动规律和情形。
并通过仿真所得结果计算出该轿车的气动阻力系数与升力系数。
根据本文仿真结果并结合轿车造型可以看出,对于轿车,由于流线型造型特点,其气阻力系数相对较小,但是气动升力系数不稳定。
而对于轿车这种高速行驶的汽车,出于安全与稳定性考虑,降低其气动升力比减小气动阻力有着更实际的意义。
关键字:计算流体力学数值模拟气动阻力气动升力AbstractAs the development of automobile technology and improved transport facilities, The vehicle`s Practical Velocity has greatly been improved, vehicle aerodynamics has already been one of the key research directions in the automotive industry. this paper builds a three-dimensional flow field numerical simulation model for a coupe with the existing method of CFD.The project builds the three-dimensional model of real car (l:l) with the use of UG. During the modeling process, there are some simplifications for some of the details of real car, thinking about the simulation time and computer hardware problems. Then this essay builds the finite element model with the ICEM software. In this paper, tetrahedral + Prism hybrid mesh program was used, and the whole couple surrounded by density Body to define the grid surface area. Realizable k- turbulence model used, and Standard wall function near the wall to enhance the body surface flow simulation accuracy. Finally, after the analysis of the model with the use of FLUENT,we obtains the body surface pressure distribution and the velocity vector. through the analysis of vehicle’s surface speed and pressure characteristics, we can understand the laws and situations for air movement. It’s shows that the simulation results obtained meets the flow field characteristics and laws. Then the coupe’s aerodynamic resistance coefficient and lift coefficient can be calculated from the result of the aerodynamic simulation.According to the simulation results and the coupe modeling we can seen that, for the coupe, due to its aerodynamic modeling features, the aerodynamic drag coefficient is relatively small, while the aerodynamic lift coefficient instable. For such a high-speed coupe car, out of considerations of security and s tability, it has more and more Practical significance to reduce the aerodynamic lift than aerodynamic drag.Key words: Computational fluid dynamics: Numerical simulation: Aerodynamic Resistance coefficient; Aerodynamic lift coefficient;目录1 绪论 (1)1.1 研究背景与意义 (1)1.2 汽车空气动力学的研究方法 (1)1.2.1 实验研究 (2)1.2.2 理论分析 (2)1.2.3 数值计算 (2)1.3 国内外研究现状 (3)1.3.1 国外空气动力学发展现状 (3)1.3.2 国内空气动力学发展现状 (4)1.4 本文研究内容 (5)1.4.1 研究目标 (5)1.4.2 研究内容 (5)1.4.3 技术关键和难点 (6)2 汽车空气动力学气动特性研究 (7)2.1 空气动力学基本理论 (7)2.1.1 空气的基本物理属性 (7)2.1.2 气流运动的基本方程 (9)2.1.3 粘性流基础 (10)2.2 汽车的气动力与气动力矩 (12)2.3 气动力对汽车性能的影响 (15)2.3.1 气动力对汽车动力性的影响 (15)2.3.2 气动力对燃油经济性的影响 (16)2.3.3 气动力对汽车操纵稳定性的影响 (17)2.4 汽车流场的组成 (17)3 汽车外流场数值模拟理论基础 (19)3.1 汽车外流场的基本假设 (19)3.2 基本控制方程 (19)3.2.1 质量守恒方程(连续性方程) (19)3.2.2 动量守恒方程 (20)3.2.3 能量守恒方程 (20)3.3 数值离散化方法 (21)3.3,1 常用数值离散化方法 (21)3.4 湍流模型 (25)3.4.1 湍流模型的分类 (25)3.4.2 常用湍流模型 (25)4 汽车外流场的数值模拟 (28)4.1 几何模型的建立 (28)4.2 计算区域的确定 (28)4.3 网格的划分 (29)4.4 边界条件的确定 (30)4.5 求解器的选择 (30)4.6 收敛性判断 (30)4.7 汽车数值结果模拟与分析 (31)4.7.1 车身外流场分析 (31)4.7.2气动主力计算及性能分析 (39)总结 (40)致谢 (41)参考文献 (42)附录A英文原文 (43)附录 B汉语翻译 (50)1 绪论1.1 研究背景与意义汽车空气动力学是研究空气流经汽车时的流动规律及其与汽车相互作用的一门科学。

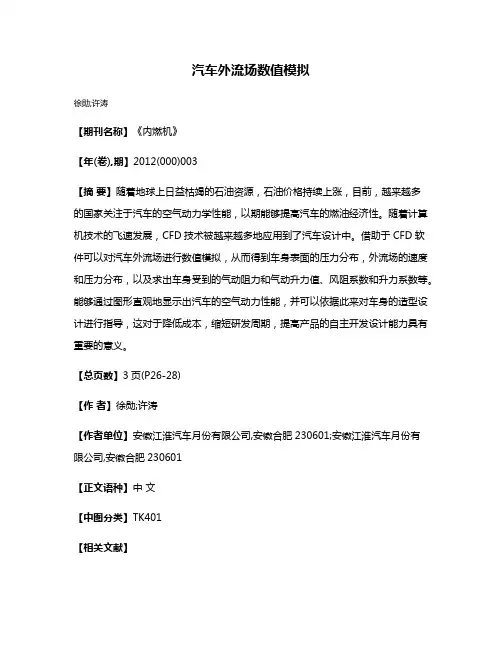

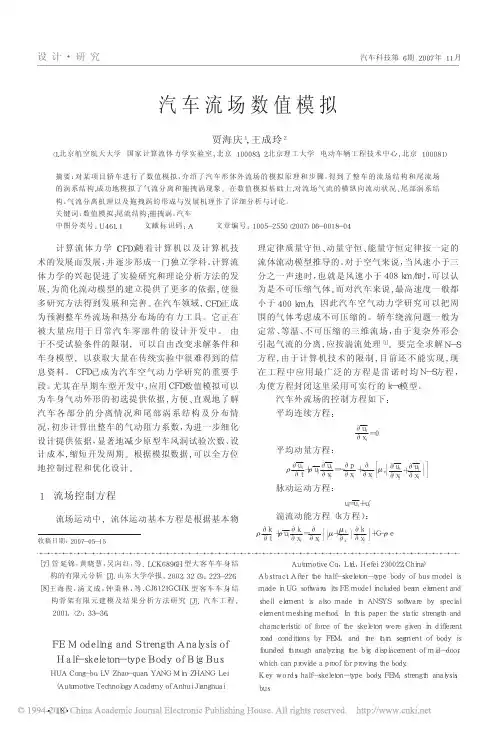

汽车外流场数值模拟
徐勋;许涛
【期刊名称】《内燃机》
【年(卷),期】2012(000)003
【摘要】随着地球上日益枯竭的石油资源，石油价格持续上涨，目前，越来越多
的国家关注于汽车的空气动力学性能，以期能够提高汽车的燃油经济性。
随着计算机技术的飞速发展，CFD技术被越来越多地应用到了汽车设计中。
借助于CFD软件可以对汽车外流场进行数值模拟，从而得到车身表面的压力分布，外流场的速度和压力分布，以及求出车身受到的气动阻力和气动升力值、风阻系数和升力系数等。
能够通过图形直观地显示出汽车的空气动力性能，并可以依据此来对车身的造型设计进行指导，这对于降低成本，缩短研发周期，提高产品的自主开发设计能力具有重要的意义。
【总页数】3页(P26-28)
【作者】徐勋;许涛
【作者单位】安徽江淮汽车月份有限公司,安徽合肥230601;安徽江淮汽车月份有
限公司,安徽合肥230601
【正文语种】中文
【中图分类】TK401
【相关文献】
1.低阻力汽车外流场的数值模拟及其误差分析 [J], 熊超强;臧孟炎;范秦寅
2.汽车外流场数值模拟及优化设计 [J], 张峰;王剑;黄霞;丁军
3.基于CFD的某汽车外流场数值模拟与分析 [J], 雷荣华
4.基于CFD的汽车外流场数值模拟 [J], 孟生才;陈倩云
5.基于湍流模型的汽车外流场三维数值模拟 [J], 朱军;耿艳;廖斌
因版权原因，仅展示原文概要，查看原文内容请购买。

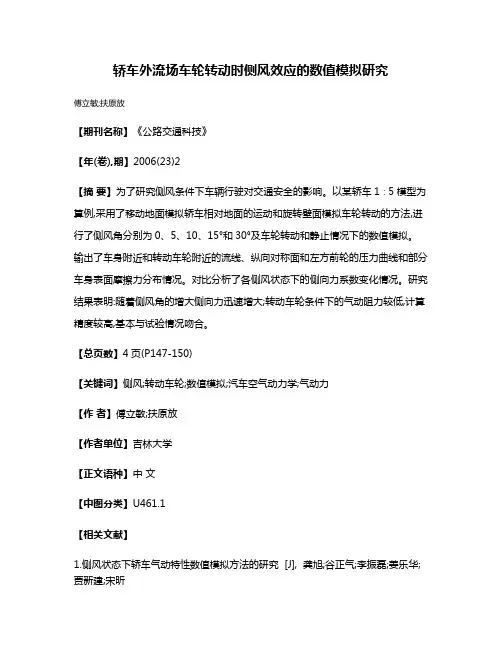

轿车外流场车轮转动时侧风效应的数值模拟研究
傅立敏;扶原放
【期刊名称】《公路交通科技》
【年(卷),期】2006(23)2
【摘要】为了研究侧风条件下车辆行驶对交通安全的影响。
以某轿车1∶5模型为算例,采用了移动地面模拟轿车相对地面的运动和旋转壁面模拟车轮转动的方法,进行了侧风角分别为0、5、10、15°和30°及车轮转动和静止情况下的数值模拟。
输出了车身附近和转动车轮附近的流线、纵向对称面和左方前轮的压力曲线和部分车身表面摩擦力分布情况。
对比分析了各侧风状态下的侧向力系数变化情况。
研究结果表明:随着侧风角的增大侧向力迅速增大;转动车轮条件下的气动阻力较低,计算精度较高,基本与试验情况吻合。
【总页数】4页(P147-150)
【关键词】侧风;转动车轮;数值模拟;汽车空气动力学;气动力
【作者】傅立敏;扶原放
【作者单位】吉林大学
【正文语种】中文
【中图分类】U461.1
【相关文献】
1.侧风状态下轿车气动特性数值模拟方法的研究 [J], 龚旭;谷正气;李振磊;姜乐华;贾新建;宋昕
2.侧风对轿车气动特性影响的稳态和动态数值模拟对比研究 [J], 王夫亮;胡兴军;杨博;傅立敏
3.直背式轿车外流场数值模拟精度的研究 [J], 李广辉;康宁
4.车轮空气动力学外流场数值模拟模型研究 [J], 王国华;高青;玄哲浩;刘研
因版权原因，仅展示原文概要，查看原文内容请购买。
丰田landcruiser汽车外围流场的数值模拟2010年，我国已经成为第一大汽车消费国和第一大汽车生产国，但仍然不是汽车强国，汽车研发能力薄弱，其中汽车高速气动性能与国外高端研发行业仍然存在一定的差距。
计算流体动力学方法（Computational Fluid Dynamics，简称CFD）日益成为汽车空气动力学研究的主要工具和手段，被越来越广泛地应用到汽车的研发过程中。
基于计算流体力学中的湍流理论，汽车外部流场模拟和气动阻力问题已基本解决，但是湍流模型对汽车气动升力的数值计算等问题仍存在不足。
本文从湍流模型求解中遇到的问题出发，提出了解决方法和措施，并通过汽车风洞实验来验证其有效性，为汽车空气动力学中湍流模型的应用做了一些有益的探索。
本文对丰田陆地巡洋舰landcruiser车型的外部流场进行分析。
首先运用AutoCAD对汽车模型进行了简单建模，然后在三维CAD模型基础上建立CFD 计算网格模型，运用计算流体力学软件Fluent进行计算。
并借鉴湖南大学张海峰的论文《基于湍流模型的汽车气动特性研究》的研究结果选择标准k-ε湍流模型，并在划分网格时使用了混合网格减少了网格数、并提高了计算效果。
最后对模拟的结果进行了简单的分析。
【关键词】汽车；CAD；CFD；湍流模型1 几何建模的建立几何模型我们参照实际车型的基础上对模型的棱角、弯曲处做一简化。
汽车实际尺寸为：全长5095mm，全宽1970mm，全高1930mm，轴距2850mm，绘图尺寸与实际尺寸约为1：4的比例，我们以此建立模型如图1所示。
车轮接地处由于有非常小的夹角，空间狭小，生成的网格质量很差，会影响到整个流场计算的精度。
为了解决这个问题，将车轮与地面相接的厚度截去，代之以车轮截面向地面拉伸的小立方体垫板，如图2所示。
这样，小的立方体垫板部分模拟了汽车轮胎的承重变形，对整个流场造成的影响可以忽略不计，又改善了车轮与地面相接触的网格质量。
2 模拟计算2.1 计算条件的确定汽车在道路上行驶时，除了与地面接触以外，在空间上基本不存在限制。
2007年4月农业机械学报第38卷第4期轿车外流场网格生成策略及数值模拟*杨 博 傅立敏 【摘要】 采用3种网格策略对某轿车外流场进行数值模拟研究,并应用商业CFD 软件ST A R -CD 进行求解。
根据计算过程和结果,分析不同网格策略的效果,论述3种网格策略的特点。
数值模拟中考虑了车轮旋转和车轮固定两种边界条件,并将数值计算结果与试验数据进行了对比分析,探讨了高雷诺数k -E 湍流模型的计算精度。
关键词:汽车 外流场 网格策略 数值模拟中图分类号:U 461.1文献标识码:AMesh Generation Strategies of the External Flow Field arounda Sedan and the Numerical Simulation ResearchYang Bo Fu Limin (J ilin University )AbstractThree mesh strateg ies w ere applied in the numerical simulation r esearch of the ex ternal flow field around a sedan .Co mputatio nal meshes w ere solved by comm er cial CFD software ,STAR -CD.M esh strategies effects w ere compared and their featur es w ere sum marized according to the different co mputatio nal pr ocesses and results.Both the ro tating and stationary w heels boundary co nditions w er e consider ed and com putational results w ere compared w ith av ailable experimental data.The accur acy of the hig h Reynolds k -E turbulence model w as discussed.Key words Vehicle,External flow field,M esh strategies,Num er ical simulation收稿日期:2005-10-28*国家自然科学基金资助项目(项目编号:60222207)杨 博 吉林大学汽车工程学院 博士生,130025 长春市傅立敏 吉林大学汽车工程学院 教授 博士生导师 引言在实车的CFD 研究中,如何获得高质量的网格一直是研究重点,网格质量是决定整个研究过程进展的关键因素之一。
第37卷 第6期吉林大学学报(工学版)Vol.37 No.62007年11月Journal o f Jilin U niv ersity (Engineering and T echnolo gy Edition)Nov.2007收稿日期:2006-12-06.基金项目:国家自然科学基金资助项目(60222207);吉林大学/985工程0资助项目.作者简介:杨永柏(1971-),男,讲师,博士研究生.研究方向:汽车空气动力学.E -mail:yyb717717@163.co m 通讯联系人:胡兴军(1976-),男,博士研究生.研究方向:汽车空气动力学.E -mail:x jhu99@皮卡车外流场的数值模拟杨永柏1,王靖宇1,胡兴军2(1.吉林大学汽车工程学院,长春130022; 2.吉林大学汽车动态模拟国家重点实验室,长春130022)摘 要:采用CFD 进行皮卡车的外流场模拟,得到了车身表面压力分布、尾流典型剖面流速值和尾流流场结构,数值模拟结果与风洞试验结果吻合较好。
模拟结果表明,皮卡车尾涡存在于货箱上方和尾挡板后方两个区域。
进行了皮卡车几种几何改型的CFD 模拟,所得阻力系数变化与实车试验结果有相同的变化趋势,证实了尾挡板的减阻作用。
由此得出CFD 用于皮卡车外流场模拟,可获得较高的模拟精度。
关键词:车辆工程;汽车空气动力学;计算流体力学;皮卡车;数值模拟中图分类号:U 461.1 文献标识码:A 文章编号:1671-5497(2007)06-1236-06Numerical simulation on flow field around pickup trucksYang Yong -bai 1,Wang Jing -yu 1,H u Xing -jun 2(1.College of A utomotiv e Engineer ing ,J ilin Univ er sity ,Changchun 130022,China;2.State K ey Labor ator y of A utomotive Dy namic Simulation ,J ilin Univers ity ,Changchun 130022,China)Abstract:CFD w as used to simulate flow field around a generic pickup truck.T he surface pressure distributions,the w ake v elo city distribution o f the special profiles and the flow structur es w ere obtained.T he result of numerical simulatio n tallies w ith the result of w ind tunnel experimental investig ation.T he simulation results indicate that the w ake of the pickup truck is for med of tw o regions,one abo ve the tr uck bed,and the other behind the tailgate.CFD sim ulations have been do ne fo r the geometry changes of the pickup tuck.T he drag co efficient v ar iations have the same tr ends with the experiment results o f the real pickup trucks.The effects of aerody namic drag reduction by tailg ate have been co nformed.It w as found that it has an accurate result w ith CFD to sim ulate the flow field ar ound pickup trucks.Key words:v ehicle eng ineering ;v ehicle aer ody namics;computational fluid dynamics;pickup truck;numerical simulatio n目前皮卡车的市场份额逐渐增加,但有关皮卡车外流场研究的文献极少,国内关于这方向的研究几乎空白。

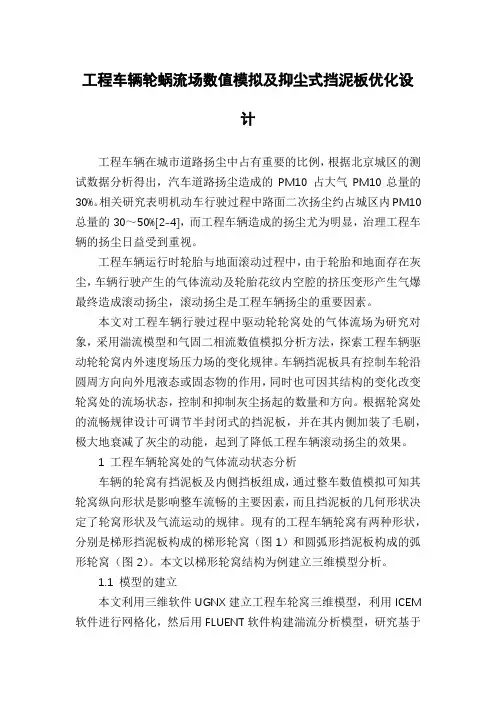

工程车辆轮蜗流场数值模拟及抑尘式挡泥板优化设计工程车辆在城市道路扬尘中占有重要的比例，根据北京城区的测试数据分析得出，汽车道路扬尘造成的PM10 占大气PM10总量的30%。
