高速光纤通信系统中DQPSK调制格式的理论研究

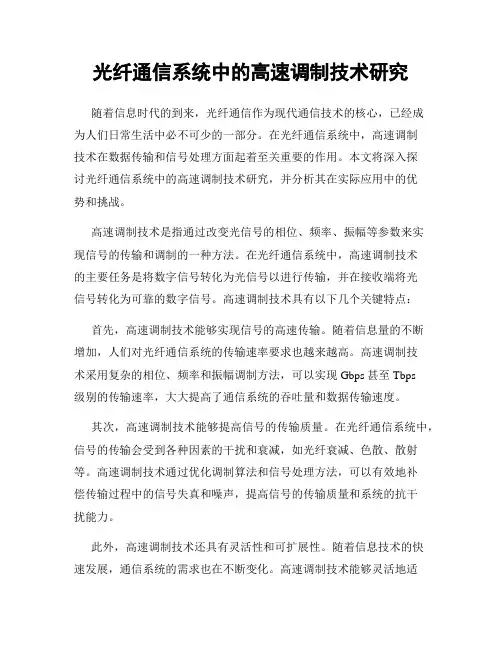

光纤通信系统中的高速调制技术研究随着信息时代的到来，光纤通信作为现代通信技术的核心，已经成为人们日常生活中必不可少的一部分。

在光纤通信系统中，高速调制技术在数据传输和信号处理方面起着至关重要的作用。

本文将深入探讨光纤通信系统中的高速调制技术研究，并分析其在实际应用中的优势和挑战。

高速调制技术是指通过改变光信号的相位、频率、振幅等参数来实现信号的传输和调制的一种方法。

在光纤通信系统中，高速调制技术的主要任务是将数字信号转化为光信号以进行传输，并在接收端将光信号转化为可靠的数字信号。

高速调制技术具有以下几个关键特点：首先，高速调制技术能够实现信号的高速传输。

随着信息量的不断增加，人们对光纤通信系统的传输速率要求也越来越高。

高速调制技术采用复杂的相位、频率和振幅调制方法，可以实现Gbps甚至Tbps级别的传输速率，大大提高了通信系统的吞吐量和数据传输速度。

其次，高速调制技术能够提高信号的传输质量。

在光纤通信系统中，信号的传输会受到各种因素的干扰和衰减，如光纤衰减、色散、散射等。

高速调制技术通过优化调制算法和信号处理方法，可以有效地补偿传输过程中的信号失真和噪声，提高信号的传输质量和系统的抗干扰能力。

此外，高速调制技术还具有灵活性和可扩展性。

随着信息技术的快速发展，通信系统的需求也在不断变化。

高速调制技术能够灵活地适应不同的调制格式和传输模式，以及不同的应用场景。

同时，高速调制技术还具有较强的可扩展性，可以满足未来更高速率、更复杂通信系统的需求。

然而，光纤通信系统中的高速调制技术也面临一些挑战。

首先，高速调制技术的实现需要复杂的设备和算法支持，增加了系统的成本和复杂度。

其次，高速调制技术对光源的要求非常高，需要具有稳定性、高亮度和窄线宽的光源才能实现高速调制。

此外，高速调制技术还需要高速、低噪声的电子驱动器和光探测器，并且对信号的调制和解调过程需要高速的信号处理器和数字信号处理算法的支持。

为了解决上述挑战并进一步提高光纤通信系统中的高速调制技术，研究者们正在进行积极的研究和探索。

dqpsk调制解调原理dqpsk（Differential Quadrature Phase Shift Keying）是一种常用的数字调制技术，它在无线通信中广泛应用于提高数据传输速率和频谱效率。

dqpsk调制解调原理是指如何通过改变载波的相位差来实现数字信息的传输。

一、dqpsk调制原理dqpsk调制是一种相位调制技术，它通过改变载波信号的相位来传输数字信息。

在dqpsk调制中，每个码元代表两个比特，因此相比于传统的bpsk调制，dqpsk调制可以实现更高的数据传输速率。

dqpsk调制的原理如下：1. 分组：将要发送的数字信息按照一定的规则分成多个组，每个组包含两个比特。

2. 映射：将每个组映射到相应的相位差，例如00映射到0°相位差，01映射到90°相位差，10映射到180°相位差，11映射到270°相位差。

3. 调制：将映射后的相位差调制到载波信号上。

例如，如果当前组的相位差为0°，则将载波信号保持不变；如果相位差为90°，则将载波信号相位向前移动90°；如果相位差为180°，则将载波信号相位向后移动180°；如果相位差为270°，则将载波信号相位向前移动270°。

4. 发送：发送调制后的载波信号。

二、dqpsk解调原理dqpsk解调是将接收到的dqpsk调制信号还原为原始数字信息的过程。

dqpsk解调的原理如下：1. 接收：接收到经过信道传输后的dqpsk调制信号。

2. 相位计算：通过比较连续两个码元之间的相位差，计算出当前码元的相位差。

3. 判决：根据相位差的值来判决该码元所代表的数字信息。

例如，如果相位差为0°，则判决为00；如果相位差为90°，则判决为01；如果相位差为180°，则判决为10；如果相位差为270°，则判决为11。

4. 解映射：将判决得到的数字信息还原为原始的比特流。

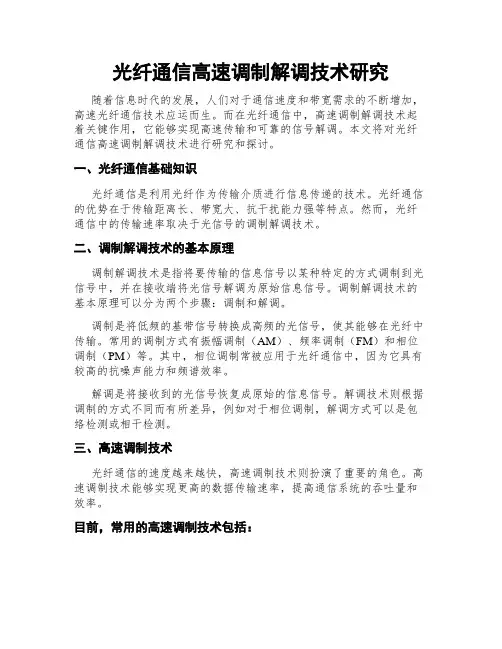

光纤通信高速调制解调技术研究随着信息时代的发展，人们对于通信速度和带宽需求的不断增加，高速光纤通信技术应运而生。

而在光纤通信中，高速调制解调技术起着关键作用，它能够实现高速传输和可靠的信号解调。

本文将对光纤通信高速调制解调技术进行研究和探讨。

一、光纤通信基础知识光纤通信是利用光纤作为传输介质进行信息传递的技术。

光纤通信的优势在于传输距离长、带宽大、抗干扰能力强等特点。

然而，光纤通信中的传输速率取决于光信号的调制解调技术。

二、调制解调技术的基本原理调制解调技术是指将要传输的信息信号以某种特定的方式调制到光信号中，并在接收端将光信号解调为原始信息信号。

调制解调技术的基本原理可以分为两个步骤：调制和解调。

调制是将低频的基带信号转换成高频的光信号，使其能够在光纤中传输。

常用的调制方式有振幅调制（AM）、频率调制（FM）和相位调制（PM）等。

其中，相位调制常被应用于光纤通信中，因为它具有较高的抗噪声能力和频谱效率。

解调是将接收到的光信号恢复成原始的信息信号。

解调技术则根据调制的方式不同而有所差异，例如对于相位调制，解调方式可以是包络检测或相干检测。

三、高速调制技术光纤通信的速度越来越快，高速调制技术则扮演了重要的角色。

高速调制技术能够实现更高的数据传输速率，提高通信系统的吞吐量和效率。

目前，常用的高速调制技术包括：1. 直接调制（DM）。

直接调制是指将信号直接调制到激光器的光功率上。

这种技术简单并具有较高的调制速度，但技术成熟度相对较低，存在线性度差、调制深度有限等问题。

2. 外调制（EM）。

外调制是指在激光器输出的光信号上叠加被调制的信号，通过改变光信号的相位、频率或偏振等实现信息的传输。

外调制技术中常见的方法包括：电吸收调制器（EAM）和电光调制器（IM）。

电吸收调制器在半导体材料的吸收效应下调制光信号，电光调制器则是利用晶体光波导材料的Pockels效应进行调制。

3. 光锁定技术。

光锁定技术利用反馈控制的方式，将光频率稳定在局部振荡器频率上，从而实现数据的调制。

高速光传输系统的调制格式WDM专项曹云2009年8月28日内容提要1 2 3 4 5 6光纤通信系统现状 光传输系统的损伤因素 光调制格式分类 各类光调制格式介绍 各码型传输性能比较 高速DWDM系统设计内容提要1 2 3 4 5 6光纤通信系统现状光传输系统的损伤因素 光调制格式分类 各类光调制格式介绍 各码型传输性能比较 高速DWDM系统设计™ 全球IP业务驱动1000 Voice 800 Data Traffic (Gb/s) 600 Total400200++1995 2000Yearc2005 20100 1990™ DWDM趋势：超高速率、超大容量、超长传输距离Advantages Alcatel&Lucent 320×85.4Gb/s transmit 240km with PolMux-RZDQPSK NTT 204×111Gb/s transmit 240km with PolMux-CSRZDQPSK 10×111Gb/s transmit 2375km with RZ-DQPSK Most Spectrum Utilization 3.2Tbit/s/Hz Most Channel Rate 111Gb/s Most Transmission Reach 2375kmSimense以上数据来自OFC2008和 ECOC2008™ 网络部署™ 市场预测内容提要1 2 3 4 5 6光纤通信系统现状光传输系统的损伤因素光调制格式分类 各类光调制格式介绍 各码型传输性能比较 高速DWDM系统设计色度色散PMD OSNR光传输损伤非线性效应滤波器效应OSNR光信噪比定义⎛ Psignal OSNR = 10 lg⎜ ⎜P ⎝ noisePsignal = Ptotal − Pnoise @ Bs(nm )Pnoise = Pnoise @ 0.1nm0.1nm – 10G 0.5nm – 40G⎞ ⎟ ⎟(dB ) ⎠10GOSNR sensitivity6dB 40GOSNRdBm OSNR dB = 58 + Pout − 10 lg N ch − αL − NF dB − 10 lg NPout－入纤总功率 －信道数量 －光纤衰减系数×光纤长度 －EDFA噪声指数 －跨距段数量N chαLNFN色度色散材料色散：光纤材料对不同波长具有不同折射率 波导色散：光纤设计的折射率差异调制光信号不能实现零谱宽，而是具有多种频率分量 不同频率分量在光纤中的传输速率不同正常色散区，，如DCF 。

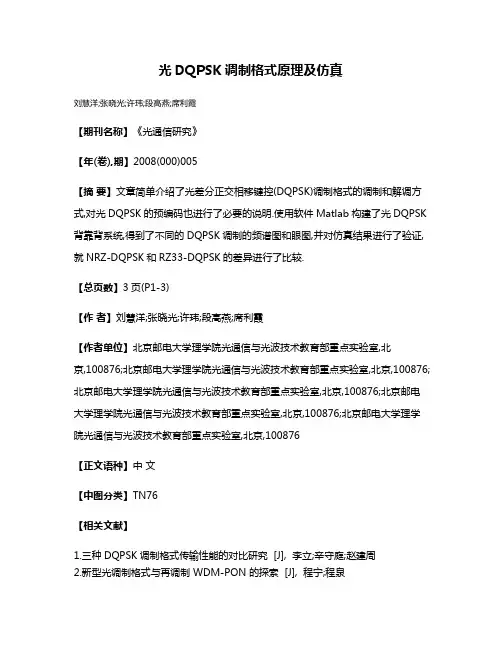

光DQPSK调制格式原理及仿真
刘慧洋;张晓光;许玮;段高燕;席利霞
【期刊名称】《光通信研究》
【年(卷),期】2008(000)005
【摘要】文章简单介绍了光差分正交相移键控(DQPSK)调制格式的调制和解调方式,对光DQPSK的预编码也进行了必要的说明.使用软件Matlab构建了光DQPSK 背靠背系统,得到了不同的DQPSK调制的频谱图和眼图,并对仿真结果进行了验证,就NRZ-DQPSK和RZ33-DQPSK的差异进行了比较.
【总页数】3页(P1-3)
【作者】刘慧洋;张晓光;许玮;段高燕;席利霞
【作者单位】北京邮电大学理学院光通信与光波技术教育部重点实验室,北
京,100876;北京邮电大学理学院光通信与光波技术教育部重点实验室,北京,100876;北京邮电大学理学院光通信与光波技术教育部重点实验室,北京,100876;北京邮电大学理学院光通信与光波技术教育部重点实验室,北京,100876;北京邮电大学理学院光通信与光波技术教育部重点实验室,北京,100876
【正文语种】中文
【中图分类】TN76
【相关文献】
1.三种DQPSK调制格式传输性能的对比研究 [J], 李立;辛守庭;赵建周
2.新型光调制格式与再调制 WDM-PON 的探索 [J], 程宁;程泉
3.光DQPSK调制原理 [J], 雷波;张慧剑;顾畹仪
4.光差分相移键控调制格式原理 [J], 郝斌;顾畹仪
5.光载无线信号的OCS-DPSK调制格式 [J], 苏翼凯;昌庆江
因版权原因，仅展示原文概要，查看原文内容请购买。

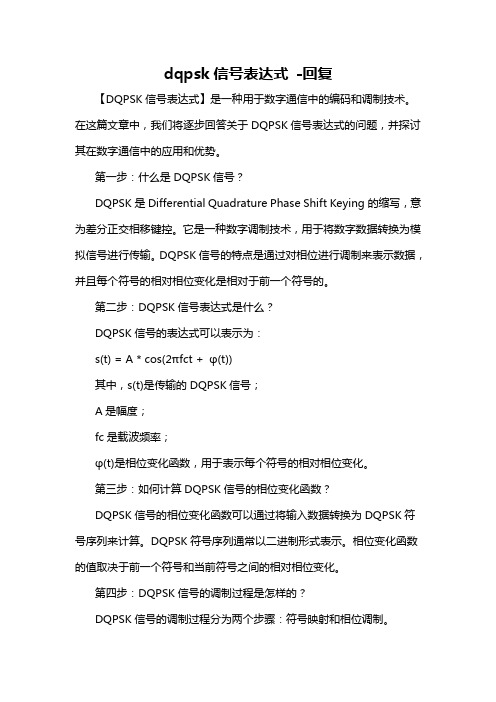

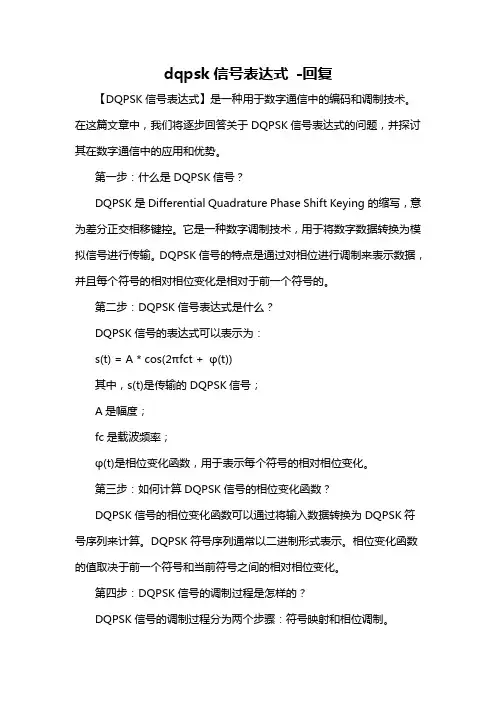

dqpsk信号表达式-回复【DQPSK信号表达式】是一种用于数字通信中的编码和调制技术。

在这篇文章中，我们将逐步回答关于DQPSK信号表达式的问题，并探讨其在数字通信中的应用和优势。

第一步：什么是DQPSK信号？DQPSK是Differential Quadrature Phase Shift Keying的缩写，意为差分正交相移键控。

它是一种数字调制技术，用于将数字数据转换为模拟信号进行传输。

DQPSK信号的特点是通过对相位进行调制来表示数据，并且每个符号的相对相位变化是相对于前一个符号的。

第二步：DQPSK信号表达式是什么？DQPSK信号的表达式可以表示为：s(t) = A * cos(2πfct + φ(t))其中，s(t)是传输的DQPSK信号；A是幅度；fc是载波频率；φ(t)是相位变化函数，用于表示每个符号的相对相位变化。

第三步：如何计算DQPSK信号的相位变化函数？DQPSK信号的相位变化函数可以通过将输入数据转换为DQPSK符号序列来计算。

DQPSK符号序列通常以二进制形式表示。

相位变化函数的值取决于前一个符号和当前符号之间的相对相位变化。

第四步：DQPSK信号的调制过程是怎样的？DQPSK信号的调制过程分为两个步骤：符号映射和相位调制。

1.符号映射：将输入的数字数据分组成符号序列，每个符号代表一组二进制数据。

例如，四个可能的DQPSK符号分别为00、01、10和11。

2.相位调制：通过计算当前符号与前一个符号之间的相对相位变化，将数据映射到相应的相位变化函数。

第五步：DQPSK信号的优势是什么？DQPSK信号具有以下几个优势：1.抗多径干扰：由于相对相位变化的差分特性，DQPSK信号对多径干扰有较好的抵抗能力。

2.抗误码能力强：差分编码和解码过程中，DQPSK信号的差分特性可以提高误码率性能，减少误码的发生。

3.频带利用率高：相比其他调制技术，DQPSK信号具有较高的频带利用率，可以在有限的频谱中传输更多的数据。

《高速DP-QPSK相干光通信系统的研究》篇一一、引言随着信息技术的飞速发展，人们对高速、大容量的光通信系统的需求日益增长。

数字相干光通信技术以其高效率、高带宽利用率和抗干扰能力强等优势，在通信领域得到了广泛的应用。

其中，DP-QPSK（双偏振正交相移键控）技术以其出色的性能和灵活性，在高速光通信系统中扮演着重要角色。

本文将围绕高速DP-QPSK相干光通信系统展开研究，深入探讨其原理、性能及优势。

二、DP-QPSK相干光通信系统原理DP-QPSK相干光通信系统是一种基于偏振复用和相移键控技术的光通信系统。

该系统通过将两个相互正交的偏振态上的信号进行调制，实现了信号容量的倍增。

同时，通过相移键控技术，将信息编码为四个不同的相移状态，从而提高了系统的传输效率。

在DP-QPSK系统中，发射端将电信号转换为光信号，然后通过光纤传输到接收端。

接收端采用相干检测技术，通过本振光源与接收到的光信号进行混频，提取出携带信息的偏振态和相位信息，从而实现信号的解调和解码。

三、系统性能及优势分析1. 高传输速率：DP-QPSK技术具有较高的频谱效率，能够实现高速数据传输。

在光纤传输中，DP-QPSK系统可以支持高达数十Gbps的传输速率，满足了大容量、高速率的光通信需求。

2. 抗干扰能力强：相干检测技术能够提取出光信号的偏振态和相位信息，具有较高的信噪比和抗干扰能力。

在光纤传输过程中，DP-QPSK系统能够有效地抵抗光纤非线性和色散等干扰因素，保证信号的传输质量。

3. 灵活性高：DP-QPSK系统支持灵活的调制格式和编码方式，可以根据实际需求进行配置和调整。

同时，该系统还支持多种网络拓扑结构，便于组建灵活的光网络。

4. 容量大：通过偏振复用技术，DP-QPSK系统能够实现在单模光纤中传输多路信号，大幅提高了光纤的传输容量。

四、实验研究与结果分析为了验证DP-QPSK相干光通信系统的性能，我们进行了实验研究。

实验中，我们搭建了DP-QPSK相干光通信系统实验平台，采用高速调制器和相干检测器等关键器件，实现了高速、大容量的光信号传输。

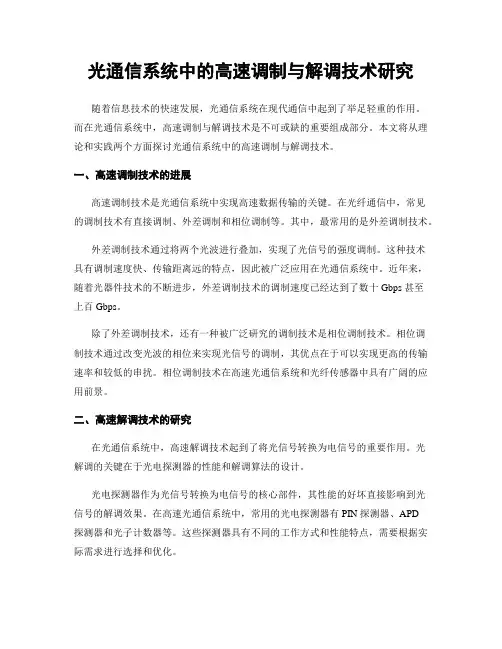

光通信系统中的高速调制与解调技术研究随着信息技术的快速发展，光通信系统在现代通信中起到了举足轻重的作用。
