浇铸尼龙

mc901成份
MC901是一种浇铸尼龙，也被称为MC尼龙。

它是在常压下，将熔融的原料已内酰胺单体C6H11NO用碱性的物质作催化剂，与活化剂等助剂一起制成待聚单体，直接注入预热到一定温度的模具中，使物料在模具内很快地进行聚合反应，凝结成坚韧的固体胚件，再经过有关工艺处理，得到预定的制品。

MC尼龙制品作为工程塑料之一，“以塑代钢、性能卓越”，用途极其广泛。

它具有重量轻、强度高、自润滑、耐磨、防腐，绝缘等多种独特性能是应用广泛的工程塑料，几乎遍布所有的工业领域。

MC901的具体成分包括已内酰胺单体C6H11NO、催化剂、活化剂等助剂。

如需了解MC901的更具体成分，建议查阅相关的化学资料或咨询专业的化学专家。

尼龙棒材的主要特性：机械强度、刚度、硬度、韧性高、耐老化性能好、机械减振能力好、良好的滑动性、优异的耐磨性、机械加工性能好、用于精密有效控制时、无蠕动现象、抗磨性能良好、尺寸稳定性好。

尼龙棒材的应用领域：广泛用于化工机械，防腐设备的制齿轮及零件坏料。

耐磨零件，传动结构件，家用电器零件，汽车制造零件，丝杆防止机械零件，化工机械零件，化工设备等。

尼龙系列是非常重要的工程塑料。

该产品应用广泛，几乎覆盖每一个领域，是五大工程塑料中应用很广的品种。

尼龙棒材按生产工艺不同分为挤出和浇铸两种。

概述：尼龙棒,PA6,PA66,MC尼龙,含油尼龙,防静电尼龙尼龙（Nylon），中文名聚酰胺，英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—NHCO—的热塑性树脂总称。

其命名由合成单体具体的碳原子数而定。

是美国著名的化学工业公司──杜邦公司著名化学家卡罗瑟斯和他的科研小组发明的。

目前市面上常用的挤出尼龙棒材尼龙6（白色）：该材料具有优越的综合性能，包括机械强度、刚度、韧度、机械减震性和耐磨性。

这些特性，再加上良好的电绝缘能力和耐化学性，使尼龙6成为一种“通用级”材料，用于机械结构零件和可维护零件的制造。

尼龙66（奶油色）：与尼龙6相比较，其机械强度、刚度、耐热和耐磨性，抗蠕变性能更好，但冲击强度和机械减震性能下降，非常适合于自动车床机械加工。

尼龙4.6（红棕色）：与普通尼龙相比，尼龙4.6的特点是刚性保存力强，耐蠕变性好，在较宽的温度范围内，更耐热老化，因此，尼龙4.6用于尼龙6、尼龙66、POM和PET在刚度、抗蠕变、耐热老化、疲劳强度和耐磨性能方面所达不到要求的“较高的温度领域”（80 -150℃）尼龙66+GF30（黑色）：与纯尼龙66相比，这种尼龙填加30%玻璃纤维增强，其耐热性、强度、刚度。

耐蠕变性和尺寸稳定性、耐磨等性能方面均有提高，它的最大允许使用温度较高。

尼龙66+MOS2（灰黑色）：这种尼龙填加了二硫化钼，与尼龙66相比，其刚性，硬度和尺寸稳定性有所提高，但抗冲击强度有所下降，二硫化钼的晶粒形成效果提高了结晶结构，使材料承载和耐磨性能均有提高。

最新浇铸尼龙的实验报告
实验目的：
探究最新浇铸尼龙材料的性能特点及其在工业应用中的潜在价值。

实验材料：
1. 最新研发的浇铸尼龙原料
2. 标准测试模具
3. 热处理设备
4. 力学性能测试仪器
5. 化学分析仪器
实验方法：
1. 按照标准比例准备浇铸尼龙原料，并在控制环境下进行浇铸。

2. 完成浇铸后，将样品放入热处理设备中进行固化和稳定化处理。

3. 对处理后的样品进行初步的外观和尺寸检查，确保无明显缺陷。

4. 利用力学性能测试仪器对样品进行拉伸强度、弯曲强度、冲击强度等测试。

5. 进行化学分析，评估尼龙材料的耐腐蚀性、耐磨性等化学性能。

6. 将测试结果与市场上现有尼龙材料进行对比分析。

实验结果：
1. 浇铸尼龙样品外观光滑，无气泡和裂纹，尺寸稳定性良好。

2. 拉伸强度测试显示，新材料的强度高于市场上常规尼龙材料。

3. 弯曲强度和冲击强度测试结果表明，新材料具有良好的韧性和抗冲击性能。

4. 化学分析结果显示，新材料具有优异的耐腐蚀性和耐磨性，适用于多种化学环境下的应用。

5. 与现有材料对比，最新浇铸尼龙在力学性能和化学稳定性方面均有
显著提升。

结论：
最新浇铸尼龙材料在各项性能测试中表现出色，特别是在力学性能和化学稳定性方面，显示出比传统尼龙材料更强的工业应用潜力。

建议进一步开展大规模生产和应用测试，以验证其在实际工业环境中的应用效果。

mc浇筑尼龙指标
MC浇铸尼龙是一种具有优异机械性能和热性能的工程塑料，它通过将尼龙单体注入模具内聚合成型来提高尼龙的特性。

以下是MC浇铸尼龙的一些主要指标：
1. 物理机械性能：MC尼龙比普通尼龙具有更好的物理机械性能，包括较高的强度、刚性、韧性和耐磨性。

2. 化学稳定性：MC尼龙具有良好的化学稳定性，吸水率低，尺寸稳定性好。

3. 自熄性：MC尼龙具有自熄性，持续耐热可达100℃，这使得它在高温环境下也能保持稳定的性能。

4. 滑动性能：在高负载下，MC尼龙的滑动性能优异，这对于制造齿轮、轴承等部件非常重要。

5. 连续使用温度：MC尼龙的连续使用温度可达120℃，适用于多种规格和应用场合。

此外，MC尼龙还有不同的改性版本，例如MC901（蓝色）改性尼龙6，它具有更高的韧性和柔性，适合用于齿轮和传动齿轮；PA6+油（绿色）是自润滑尼龙，适用于无法润滑的高负载低速度零件；PA6+二硫化钼（灰黑色）含有二硫化钼粉末，提高了承载能力和耐磨性，广泛用于制造齿轮、轴承等部件。

综上所述，MC浇铸尼龙因其卓越的性能而被广泛应用于机械、造船、汽车等工业部门。

在选择MC尼龙时，需要根据具体的应用要求选择合适的类型和规格。

MC尼龙MC 尼龙MC 尼龙又称浇铸尼龙，它是在常压下，将熔融的原料已内酰胺单体C6H11NO 用碱性的物质作催化剂，与活化剂等助剂一起制成待聚单体，直接注入预热到一定温度的模具中，使物料在模具内很快地进行聚合反应，凝结成坚韧的固体胚件，再经过有关工艺处理，得到预定的制品。

MC尼龙制品作为工程塑料之一，“以塑代钢、性能卓越”，用途极其广泛。

它具有重量轻、强度高、自润滑、耐磨、防腐，绝缘等多种独特性能是应用广泛的工程塑料，几乎遍布所有的工业领域。

一、MC尼龙应用简介名称特点主要分类应用实例：二、MC尼龙的应用性能## MC尼龙的性质：三、 MC尼龙机械加工及装配参考（零）、## （一）、机械加工（二）、装配一、MC尼龙应用简介名称特点主要分类应用实例：二、MC尼龙的应用性能 ## MC尼龙的性质：三、 MC尼龙机械加工及装配参考（零）、## （一）、机械加工（二）、装配展开编辑本段一、MC尼龙应用简介名称MC 尼龙又称浇铸尼龙：英文名称 Monomer casting nylon ，中文称单体浇铸尼龙。

学名：聚己内酰胺。

它是在常压下，将熔融的原料已内酰胺单体C6H11NO用碱性的物质作催化剂，与活化剂等助剂一起制成待聚单体，直接注入预热到一定温度的模具中，使物料在模具内很快地进行聚合反应，凝结成坚韧的固体胚件，再经过有关工艺处理，得到预定的制品。

特点其摩擦系数比钢低8.8倍，比铜低8.3倍，而比重仅为铜的七分之一。

MC尼龙可直接取代原铜不锈钢、铝合金等金属制品。

多年来我公司生产的MC尼龙滑轮、滑块、齿轮、蜗轮、托轮、支承轮、走轮、水泵叶轮、轴套、轴瓦、柱肖、活赛阀体、挡胶板、皮带轮、转动轮、棒材、管材、板材等，不仅较好地取代了相应的金属品，而且使用户降低了成本，延长了整机及零件的使用寿命，经济效益有显著提高。

MC尼龙在机械方面作为减振耐磨材料代替有色金属及合金钢，一个400公斤尼龙制品，它的实际体积相当于2.7吨钢或3吨青铜，采用MC尼龙零部件，不仅提高了机械效率，减少保养，而且一般使用寿命可提高4-5倍。

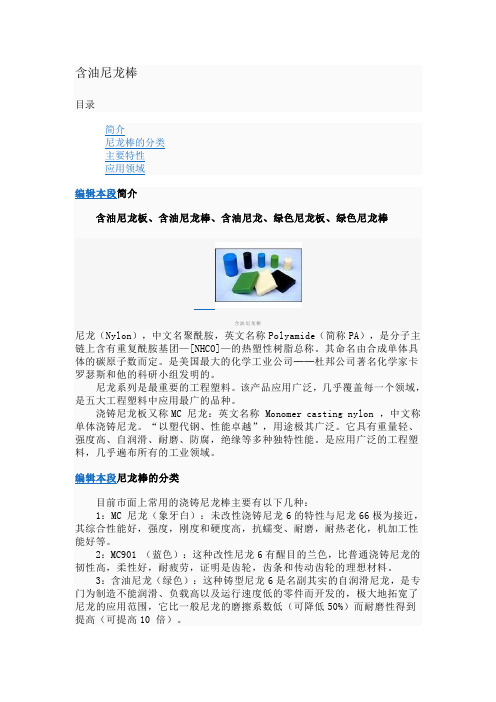

含油尼龙棒目录编辑本段简介含油尼龙板、含油尼龙棒、含油尼龙、绿色尼龙板、绿色尼龙棒含油尼龙棒尼龙（Nylon），中文名聚酰胺，英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。

其命名由合成单体具体的碳原子数而定。

是美国最大的化学工业公司──杜邦公司著名化学家卡罗瑟斯和他的科研小组发明的。

尼龙系列是最重要的工程塑料。

该产品应用广泛，几乎覆盖每一个领域，是五大工程塑料中应用最广的品种。

浇铸尼龙板又称MC 尼龙：英文名称 Monomer casting nylon ，中文称单体浇铸尼龙。

“以塑代钢、性能卓越”，用途极其广泛。

它具有重量轻、强度高、自润滑、耐磨、防腐，绝缘等多种独特性能。

是应用广泛的工程塑料，几乎遍布所有的工业领域。

编辑本段尼龙棒的分类目前市面上常用的浇铸尼龙棒主要有以下几种：1：MC 尼龙（象牙白）：未改性浇铸尼龙6的特性与尼龙66极为接近，其综合性能好，强度，刚度和硬度高，抗蠕变、耐磨，耐热老化，机加工性能好等。

2：MC901 （蓝色）：这种改性尼龙6有醒目的兰色，比普通浇铸尼龙的韧性高，柔性好，耐疲劳，证明是齿轮，齿条和传动齿轮的理想材料。

3：含油尼龙（绿色）：这种铸型尼龙6是名副其实的自润滑尼龙，是专门为制造不能润滑、负载高以及运行速度低的零件而开发的，极大地拓宽了尼龙的应用范围，它比一般尼龙的磨擦系数低（可降低50%）而耐磨性得到提高（可提高10 倍）。

4：PA6+ 二硫化钼（灰黑色）：含二硫化钼粉末，可在不影响未改性铸型尼龙的耐冲和耐疲劳性能的同时，提高其承载能力和耐磨性，它非常广泛地用来制造齿轮、轴承、星轮和套。

5：PA6+ 固体润滑剂（灰色）：采用有专利权的铸型尼龙6的配方，内含固体润滑剂，该材料具有自润滑性，优异的磨擦性，突出的耐磨性和压力速度能力（比普通铸型尼龙高5倍）。

特别适用于高速运行、无法润滑的运动件，是含油尼龙的完美补充。

铸型尼龙的离心浇注与砂模成型工艺合肥工业大学　苏勇【提要】论述了铸型尼龙的合成工艺及成型要求,研究了离心浇注的特点、工艺及存在的问题,在此基础上提出了一种满足任意形状要求的新的尼龙成型工艺——砂模成型。

关键词　铸型尼龙　砂模成型　离心浇注铸型尼龙是一种新型合成材料,它是将已内酰胺置于容器中加热,待完全熔融后,加入碱性催化物,在一定温度下抽真空。

待水分脱尽后,加入助催化剂,迅速使其均匀并浇铸于已预热的模具中,在常压下聚合成型。

这种工艺方法生产的材料称为单体浇铸尼龙或铸型尼龙(缩写为M C 尼龙)。

由于M C 尼龙比一般尼龙有更高的分子量和结晶度,因而有较高的拉伸强度、模量、热变形温度和耐化学性,并有良好的耐磨性和低的吸湿性。

目前M C 尼龙广泛用于各个部门。

塑料成型方法有注塑、挤压和浇铸等。

由于前两种方法需要耐高压的成型设备和精密的模具,同时由于尼龙的熔点比较高,其热传导性又比较差,制品壁厚受到限制。

随着制品重量的增加,模具费用增高。

所以要制造几公斤以上的大型制件成形较困难且价格昂贵。

尼龙浇铸成型可分为静止成型和离心浇铸成型两类。

M C 尼龙的离心浇铸成型 M C 尼龙离心浇铸是将制备好的聚合活性混合料浇铸到旋转的模具中,在离心力的作用下,熔料在模具的内壁进行聚合和成型,如轴套、齿轮等。

根据铸件的形状和尺寸要求可采用水平式或立式离心成型法。

制造的空心件,其轴线方向尺寸很长时,采用水平式旋转成型;如果制件轴线方向尺寸小于制品的直径时,采用立式旋转成型的方法,也可以使模具同时按两个不同方向旋转。

图1为水平式离心浇铸聚合成型设备。

图1水平式离心浇铸设备示意图铸型模具的旋转成型采用电动机经变速箱带动,转速为60～2000rm in 。

在模具外面有悬空固定的加热壳体,外面加热套和模具内的温度用热电偶连接仪表测温。

离心浇铸与采用静止模具浇铸聚合成型的工艺条件不同,厚壁制件比薄壁制件散热困难,因此模具内的温度因聚合放热明显上升,经过一段时间会超过模具外面温度。

综述人类社会迈向二十一世纪，生产力和科学技术飞速发展。

材料对推进人类文明的进步起着重大作用。

作为三大材料(金属材料、无机非金属材料和高分子材料)之一的高分子材料尽管起步较晚，但它在国民经济中的作用变得越来越重要，而且其发展前景甚为广阔。

作为高分子材料的一个重要组成部分的工程塑料，其种类繁多，性能也各有千秋。

尼龙则是其中常见的一类。

凡主链上含有酰胺基(一CO-NH一)重复单元的高聚物统称为聚酰胺，商品名为尼龙(Nylon)。

1938年，美国杜邦公司首次合成出尼龙6，纺成光泽强力纤维，最初用作织造丝袜，后来用聚酰胺610制成鬃丝和牙刷。

随着尼龙原料资源的开发，合成技术的进步，以及机械工业发展的需要，尼龙已成为五大工程塑料之一。

在本世纪五十年代，美国佛罗拉多大学开发了单体浇铸尼龙(MonomerCastnig Nylno)的新技术，它在合成机理上完全不同于水解尼龙，它是以阴离子聚合为特征的链式聚合反应。

该反应可以借助活化剂降低反应的活化能，因而聚合温度较低(160一190.℃)。

因为是阴离子聚合反应，因而反应速度较快，聚合物的平均分子量大大提高(高达7一10万)，同时，分子量的分布较窄。

单体浇铸尼龙的另一特色是:可以采用在热模具中将聚合及成型合而为一的本体聚合方式，克服了注塑、挤塑成型使产品内部内应力大而引起的缺陷，工艺流程简单。

因而，单体浇铸尼龙迅速成为一种性能非常优良的通用工程塑料。

在八十年代初，美国Monsanto公司以MC尼龙的基本原理为基础，又开发出尼龙反应注塑成型技术(NylonReactino坷eetinoMofdnig)，该工艺所用模具价廉，适于各种添加剂的加入，便于制造大型薄壁件，为拓展本体尼龙一6的新用途奠定了基础。

由于MC尼龙和RIM尼龙的基本原理是相同的，所以两者的研究和开发相辅相成，因此MC尼龙的合成、改性的研究结论同样适用于UIM尼龙。

1.1本课题研究的目的和意义单体浇铸尼龙(简称MC尼龙)是60年代初应用己内酰胺阴离子聚合新技术发展起来的新型工程塑料。

浇铸尼龙的实验报告一、实验目的1、理解尼龙6的聚合过程及聚合机理。

2、了解玻璃纤维加强下的尼龙的各项性能的提高。

3、增加自己动手的实验能力。

二、实验内容1、在尼龙浇铸前模具的前处理；2、尼龙的抽真空浇铸；3、浇铸完成后处理。

三、实验原理浇铸尼龙是阴离子本体聚合反应，通常阴离子是强碱夺取己内酰胺中氮上的氢而产生的活性离子，所谓的强碱可以用碱金属、碱土金属及其氧化物、氢化物和其它有机衍生物作催化剂，这些催化剂可以从己内酰胺单体上提取酰胺基上的氢，使之成为阴离子。

在反应体系中加入酰化物质使其和己内酰胺发生反应，如加入异氰酸酯类化合物，将发生如下反应:(以NaOH为例)：阴离子(I)与单体进行亲核加成，C-N键断裂，开环后形成活化中心-阴离子二聚体。

随后二聚体与单体发生活性中心转移，形成N-氨基己内酰基己内酰胺(H)，单体失去一个氢生成(I)。

重复进行反应(B)(C)而形成大分子其结构式如下:在反应(C)中，N-氨基己内酰基己内酰胺含有酰亚胺基团-CO-N-CO-，使得N-氨基己内酰基己内酰胺环上的N-C键要比己内键酰胺环上的N-C弱得多，开环所需的活化能要比己内酰胺开环所需活化能小得多。

反应体系中含有酰亚胺基团的结构一旦形成，反应就能很快地进行。

在形成聚合体的各步基元反应中，反应(B)是活化能最大的反应，是动力学上的决定步骤，完成该步反应所需克服的位能势垒最大，反应温度必须在200℃以上该步反应才能进行。

高的反应温度使聚合反应发生的同时也产生裂解、支化等副反应。

聚合反应和降解反应都能发生在酰亚胺基团上，在反应体系中加入异氰酸酯类化合物，将发生如下反应:反应产物中含有-CO-N-CO-结构，该反应产物在反应(C)进一步和活化己内酰胺离子进行链增长反应生成大分子。

事实上，在连续的热聚合过程中，从凝胶阶段直到玻璃化阶段，聚合体基本处于橡胶态，这时候，动力学控制占主导地位；随着聚合体分子量的不断增大，玻璃化温度不断提高并达到临界值，这时聚合体便呈现玻璃态，扩散过程的速率不断降低，总反应速率由动力学控制变为扩散控制。
