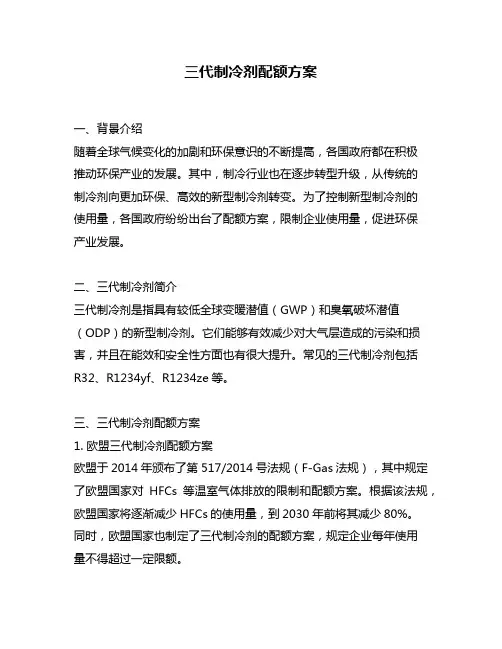

三代制冷剂配额方案一、背景介绍随着全球气候变化的加剧和环保意识的不断提高,各国政府都在积极推动环保产业的发展。
其中,制冷行业也在逐步转型升级,从传统的制冷剂向更加环保、高效的新型制冷剂转变。
为了控制新型制冷剂的使用量,各国政府纷纷出台了配额方案,限制企业使用量,促进环保产业发展。
二、三代制冷剂简介三代制冷剂是指具有较低全球变暖潜值(GWP)和臭氧破坏潜值(ODP)的新型制冷剂。
它们能够有效减少对大气层造成的污染和损害,并且在能效和安全性方面也有很大提升。
常见的三代制冷剂包括R32、R1234yf、R1234ze等。
三、三代制冷剂配额方案1. 欧盟三代制冷剂配额方案欧盟于2014年颁布了第517/2014号法规(F-Gas法规),其中规定了欧盟国家对HFCs等温室气体排放的限制和配额方案。
根据该法规,欧盟国家将逐渐减少HFCs的使用量,到2030年前将其减少80%。
同时,欧盟国家也制定了三代制冷剂的配额方案,规定企业每年使用量不得超过一定限额。
2. 美国三代制冷剂配额方案美国环保署(EPA)于2015年颁布了新型制冷剂使用规定(SNAP规定),其中规定了对HFCs等新型制冷剂的使用限制和配额方案。
根据该规定,美国将逐步减少HFCs的使用量,到2030年前将其减少85%。
同时,美国也对三代制冷剂进行了配额管理,规定企业每年使用量不得超过一定限额。
3. 中国三代制冷剂配额方案中国环境保护部于2019年发布了《关于加强氟利昂管理工作的通知》,其中明确提出要逐步推广和应用三代制冷剂,并对其进行配额管理。
根据通知中的要求,企业需要在申请生产许可证时提出三代制冷剂的使用计划,并按照计划进行生产和销售。
同时,环保部门也会对企业进行监管和检查,确保企业不超过配额限制。
四、三代制冷剂配额方案的意义和影响1. 促进环保产业发展三代制冷剂配额方案的出台,可以有效控制新型制冷剂的使用量,减少对大气层造成的污染和损害。
同时,也可以推动环保产业的发展,促进企业转型升级,培育新兴产业。
HFC-134a致冷剂简介HFC-134a化学名:1,1,1,2--四氯乙烷,分子组成:CH2FCF3,CAS注册号:811-97-2,分子量:102.0,HFC型制冷剂,ODP值为零。
HFC-134a的热力和物理性质,以及其低毒性,使之成为一种非常有效和安全的替代品,用以替代制冷工业中使用的CFC-12。
HFC-134a主要用在汽车空调、家用电器、小型固定制冷设备、超级市场的中温制冷、工商业的制冷机。
压缩机生产商通常建议使用POE多元醇酯和PAG聚二醇(汽车空调)冷冻机润滑油。
HFC-134a物化性能:分子式 C2H2F4分子量 102.03沸点,℃ -26.1临界温度,℃ 101.1临界压力,Mpa 4.01饱和液体密度25℃,(g/cm 3 ) 1.207液体比热25℃,[KJ/(Kg·℃)] 1.51溶解度(水中,25℃)% 102.03 -破坏臭氧潜能值(ODP) 0全球变暖系数值(GWP) 0.129临界密度,g/cm 3 0.512沸点下蒸发潜能,KJ/Kg 215.0质量指标:HFC-134a从1995年起进入实用化阶段。
被世界各国作为首选的氟里昂替代品种,其得到广泛应用的原因是:一、性能稳定,使用安全方便。
HFC-134a是一种含氢氟碳化合物。
氟碳键的键能非常高,因而一般氟碳化合物具有较好热稳定性和化学稳定性。
此外,HFC-134a无毒不燃等优点可保证采用与CFC-12同样的工艺条件下充装和维修原有HFC-12制冷设备,而不需要特殊的防护措施。
二、HFC-134a生产技术日臻完善,成本逐步下降。
三、已具有完整的配套技术。
氟里昂的替代物技术是一项较大的系统工程,世界上各大跨国公司为了保证新开发的替代物拥有良好的市场前景,一般都做到了替代物生产技术与配套技术同步开发。
例如英国ICI公司1990年底建成了世界上第一家HFC-134a生产厂,与此同时,配套的压缩机、润滑油以及充装HFC-134a的冰箱等也相继投放市场。
r507制冷剂成分摘要:一、R507制冷剂简介二、R507制冷剂的成分及作用三、R507制冷剂的应用领域四、R507制冷剂的优缺点五、使用R507制冷剂的注意事项正文:【提纲】一、R507制冷剂简介R507制冷剂是一种环保型制冷剂,广泛应用于制冷空调、冷藏柜、冷冻设备等领域。
它是一种混合制冷剂,由多种化学物质组成,具有较高的制冷效果和能效比。
二、R507制冷剂的成分及作用R507制冷剂主要由以下几种成分组成:制冷剂主体、润滑油、抗磨剂、防锈剂等。
其中,制冷剂主体负责制冷效果,润滑油保证制冷系统运行顺畅,抗磨剂和防锈剂则延长设备使用寿命。
三、R507制冷剂的应用领域R507制冷剂适用于各种制冷设备,如家用空调、中央空调、冷水机组、冷冻冷藏柜等。
它的应用范围广泛,可以满足不同场合的制冷需求。
四、R507制冷剂的优缺点优点:1.环保性能好,对大气臭氧层破坏较小。
2.制冷效果好,能满足各种制冷需求。
3.能效比高,节能效果显著。
4.适用范围广泛,适应性强。
缺点:1.制冷剂价格相对较高。
2.对制冷系统的要求较高,需定期检查和维护。
五、使用R507制冷剂的注意事项1.请务必使用正宗R507制冷剂,避免使用假冒伪劣产品。
2.在更换制冷剂时,请务必关闭电源,确保操作安全。
3.制冷系统如有泄漏,应及时修复,以免造成制冷剂浪费和设备损坏。
4.定期检查制冷系统,确保设备运行正常,延长使用寿命。
5.遵循设备使用说明书,正确安装、使用和维护制冷系统。
通过以上介绍,相信大家对R507制冷剂有了更深入的了解。
在使用过程中,注意以上要点,确保制冷效果和设备安全。
制冷剂R134a热力性质表(压熵焓粘密比热)一、制冷剂R134a简介二、制冷剂R134a热力性质表1. 压力(P)与温度(T)的关系温度(℃) | 压力(kPa)|50 | 47.640 | 95.530 | 182.920 | 337.310 | 605.20 | 1063.810 | 1785.620 | 2873.130 | 4451.740 | 6732.350 | 9956.62. 熵(S)与温度(T)的关系温度(℃) | 熵(kJ/(kg·K))|50 | 0.20640 | 0.23930 | 0.27520 | 0.31610 | 0.3610 | 0.41110 | 0.47120 | 0.53630 | 0.60640 | 0.68050 | 0.7573. 焓(H)与温度(T)的关系温度(℃) | 焓(kJ/kg)|50 | 200.240 | 229.630 | 261.220 | 295.010 | 331.90 | 371.910 | 414.920 | 460.730 | 509.340 | 560.650 | 614.54. 粘度(μ)与温度(T)的关系温度(℃) | 粘度(μPa·s)|50 | 157.040 | 127.030 | 104.020 | 85.010 | 69.00 | 56.010 | 46.020 | 38.030 | 31.540 | 26.550 | 22.55. 密度(ρ)与温度(T)的关系温度(℃) | 密度(kg/m³)|50 | 1432.040 | 1317.030 | 1205.020 | 1097.010 | 992.00 | 892.010 | 806.020 | 725.030 | 650.040 | 581.050 | 516.06. 比热容(c)与温度(T)的关系温度(℃) | 比热容(kJ/(kg·K))|50 | 1.0540 | 1.1130 | 1.1820 | 1.2510 | 1.330 | 1.4110 | 1.5020 | 1.5930 | 1.6940 | 1.7950 | 1.90三、制冷剂R134a热力性质在实际应用中的影响1. 压力对系统性能的影响制冷剂R134a的压力随温度变化而变化,这在制冷系统设计中至关重要。

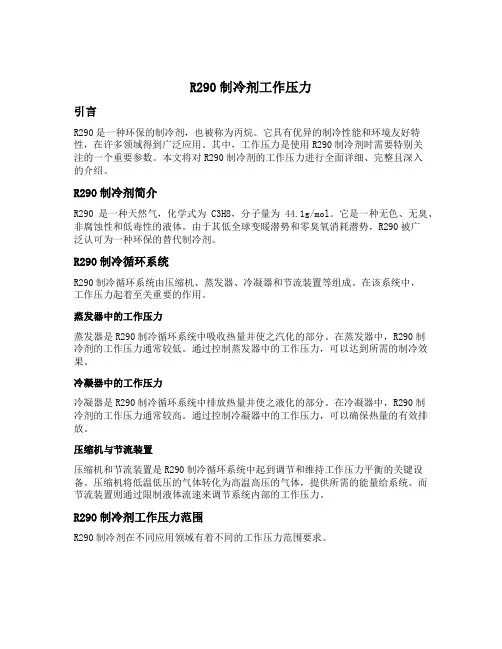

R290制冷剂工作压力引言R290是一种环保的制冷剂,也被称为丙烷。
它具有优异的制冷性能和环境友好特性,在许多领域得到广泛应用。
其中,工作压力是使用R290制冷剂时需要特别关注的一个重要参数。
本文将对R290制冷剂的工作压力进行全面详细、完整且深入的介绍。
R290制冷剂简介R290是一种天然气,化学式为C3H8,分子量为44.1g/mol。
它是一种无色、无臭、非腐蚀性和低毒性的液体。
由于其低全球变暖潜势和零臭氧消耗潜势,R290被广泛认可为一种环保的替代制冷剂。
R290制冷循环系统R290制冷循环系统由压缩机、蒸发器、冷凝器和节流装置等组成。
在该系统中,工作压力起着至关重要的作用。
蒸发器中的工作压力蒸发器是R290制冷循环系统中吸收热量并使之汽化的部分。
在蒸发器中,R290制冷剂的工作压力通常较低。
通过控制蒸发器中的工作压力,可以达到所需的制冷效果。
冷凝器中的工作压力冷凝器是R290制冷循环系统中排放热量并使之液化的部分。
在冷凝器中,R290制冷剂的工作压力通常较高。
通过控制冷凝器中的工作压力,可以确保热量的有效排放。
压缩机与节流装置压缩机和节流装置是R290制冷循环系统中起到调节和维持工作压力平衡的关键设备。
压缩机将低温低压的气体转化为高温高压的气体,提供所需的能量给系统。
而节流装置则通过限制液体流速来调节系统内部的工作压力。
R290制冷剂工作压力范围R290制冷剂在不同应用领域有着不同的工作压力范围要求。
家用空调家用空调是R290应用最广泛的领域之一。
在家用空调中,R290制冷剂通常需要保持一个较低的工作压力范围,以实现高效制冷和降低能源消耗。
商用制冷设备商用制冷设备如超市冷柜和商用冰箱也采用R290制冷剂。
由于商用设备对制冷效果和运行成本有较高要求,R290在这些设备中的工作压力范围通常较为严格。
工业应用在一些工业领域,如化工、石油和制药等,R290制冷剂也被广泛应用。
由于工业应用场景的差异,R290在这些领域中的工作压力范围会有所不同。
134a制冷剂简介134a制冷剂,是一种常用于制冷系统中的工质,又被称为R-134a。
它属于氟利昂类制冷剂,化学名称为1,1,1,2-全氟乙烷。
134a制冷剂在空调、冰箱、冷冻设备等各种制冷设备中广泛应用。
本文将介绍134a制冷剂的特性、应用领域以及常见问题。
特性1.环保性:134a制冷剂是一种氟利昂类制冷剂,不含氯,对臭氧层没有破坏作用,被广泛认可为一种环保的制冷剂替代品。
2.稳定性:134a制冷剂具有很高的化学稳定性,不会分解或产生有害物质,因此在使用期间不需要过多的维护。
3.高效性:134a制冷剂具有较高的蒸汽压,使其在制冷设备中能够提供良好的制冷效果。
它能够在相对较低的温度下蒸发,实现高效制冷。
4.有效的热传导性:134a制冷剂对热量的传导能力较高,能够快速吸收热量并将其释放到外界,以实现制冷效果。
应用领域由于其环保性和高效性,134a制冷剂在各种制冷设备中得到广泛应用,包括但不限于以下领域:1.家用空调:134a制冷剂广泛应用于家用空调系统中,能够快速降低室内温度,提供舒适的室内环境。
2.商用冷藏冰柜:134a制冷剂在商用冷藏冰柜中非常常见,能够有效地保持低温,确保食材和产品的新鲜度。
3.汽车空调:134a制冷剂被广泛用于汽车空调系统中,确保驾驶者和乘客在炎热的夏季享受到舒适的驾乘体验。
4.冷库和冷藏车辆:134a制冷剂被用于冷库和冷藏车辆中,用于储存和运输食品、药品以及其他需要低温保存的物品。
常见问题Q1:134a制冷剂是否有毒?A1:134a制冷剂属于一种对人体没有明显毒害作用的制冷剂。
然而,长时间暴露在高浓度的134a制冷剂中可能会引起头痛、头晕等不适症状。
因此,在使用过程中应注意通风,避免长时间接触高浓度的134a制冷剂。
Q2:如何正确使用134a制冷剂?A2:使用134a制冷剂时,应按照制冷设备的说明书或专业人士的指导进行操作。
不要随意拆卸、更换或修理制冷系统,以免造成安全隐患。
大型冷却设备的制冷剂选择和使用原则随着科技的不断进步和社会的快速发展,大型冷却设备在各行各业的应用越来越广泛,例如空调、冰箱、冷库、食品加工等行业。
对于大型冷却设备制冷系统而言,制冷剂是一个非常重要的组成部分,它直接关系到设备的运行效率和使用寿命。
本文将探讨大型冷却设备制冷剂的选择和使用原则。
一、制冷剂简介制冷剂是用来吸收和释放热量的物质,广泛应用于空调、冰箱、制冰机、冷库、食品加工等领域。
目前常见的制冷剂包括氟利昂(R22)、环保制冷剂(R410a、R134a、R404a等)和天然制冷剂(氨、二氧化碳等)。
其中氟利昂是一种人工合成的制冷剂,但由于其对大气层臭氧的破坏作用,已经被国际公认为环境污染物之一,所以现在已经禁止使用。
环保制冷剂、天然制冷剂成为了大型冷却设备的首选制冷剂。
二、制冷剂选择原则1.经济性原则这是选择大型冷却设备制冷剂的基本原则。
适当高低的价格和性能比是选择制冷剂的主要考虑因素之一。
根据设备的情况进行具体的针对性选择,既要考虑面板价格还要考虑使用性能,既可以让成本降低还可以达到效果的优化提升。
2.安全性原则这是选择大型冷却设备制冷剂的基本原则之一,制冷剂的安全性是保证设备长期运行稳定的前提条件,一方面防止事故发生,另一方面可以延长设备的使用寿命。
因为制冷剂是一种可燃、有毒、易燃、液化气体,所以选择制冷剂时一定要注意制冷剂的化学性质和物理性质,以免出现意外情况。
3.环保性原则现在全球在不断推行环保,所以大型冷却设备的制冷剂也必须符合环保标准。
因为在制冷剂的使用过程中,对环境造成的污染相当严重,所以引进一些环保制冷剂可以有效的减少空气污染,保护环境和人类健康,符合国际潮流。
三、制冷剂使用原则在选择好了适合自己大型冷却设备的制冷剂之后,我们还需要按照以下原则正确使用制冷剂,以保证设备的性能和寿命。
1.制冷剂加注量应严格按照厂家给出的规范标准进行,如果加注量偏大或偏小,可能会对设备造成一定的危害。
制冷剂简介:在压缩式制冷剂中广泛使用的制冷剂是氨、氟里昂和烃类。
按照化学成分,制冷剂可分为五类:无机化合物制冷剂、氟里昂、饱和碳氢化合物制冷剂、不饱和碳氢化合物制冷剂和共沸混合物制冷剂。
根据冷凝压力,制冷剂可分为三类:高温(低压)制冷剂、中温(中压)制冷剂和低温(高压)制冷剂。
常用的氟里昂制冷剂有R12、R22、R502及R1341a,由于其他型号的制冷剂现在已经停用或禁用。
在此不做说明。
氟里昂12(CF2CL2,R12):是氟里昂制冷剂中应用较多的一种,主要以中、小型食品库、家用电冰箱以及水、路冷藏运输等制冷装置中被广泛采用。
R12具有较好的热力学性能,冷藏压力较低,采用风冷或自然冷凝压力约。
R12的标准蒸发温度为-29℃,属中温制冷剂,用于中、小型活塞式压缩机可获得-70℃的低温。
而对大型离心式压缩机可获得-80℃的低温。
近年来电冰箱的代替冷媒为R134a。
氟里昂22(CHF2CL,R22):是氟里昂制冷剂中应用较多的一种,主要以家用空调和低温冰箱中采用。
R22的热力学性能与氨相近。
标准气化温度为-40.8℃,通常冷凝压力不超过。
R22不燃、不爆,使用中比氨安全可靠。
R22的单位容积比R12约高60%,其低温时单位容积制冷量和饱和压力均高于R12和氨。
近年来对大型空调冷水机组的冷媒大都采用R134a来代替。
氟里昂502(R502):R502是由R12、R22以%和%的百分比混合而成的共沸溶液。
R502与R115、R22相比具有更好的热力学性能,更适用于低温。
R502的标准蒸发温度为-45.6℃,正常工作压力与R22相近。
在相同的工况下的单位容积制冷量比R22大,但排气温度却比R22低。
R502用于全封闭、半封闭或某些中、小制冷装置,其蒸发温度可低达-55℃。
R502在冷藏柜中使用较多。
氟里昂134a(C2H2F4,R134a):是一种较新型的制冷剂,其蒸发温度为-26.5℃。
它的主要热力学性质与R12相似,不会破坏空气中的臭氧层,是近年来鼓吹的环保冷媒,但会造成温室效应。

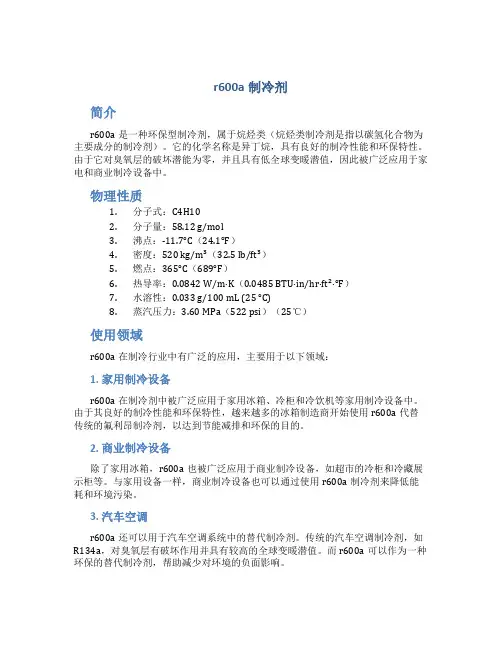

r600a制冷剂简介r600a是一种环保型制冷剂,属于烷烃类(烷烃类制冷剂是指以碳氢化合物为主要成分的制冷剂)。
它的化学名称是异丁烷,具有良好的制冷性能和环保特性。
由于它对臭氧层的破坏潜能为零,并且具有低全球变暖潜值,因此被广泛应用于家电和商业制冷设备中。
物理性质1.分子式:C4H102.分子量:58.12 g/mol3.沸点:-11.7°C(24.1°F)4.密度:520 kg/m³(32.5 lb/ft³)5.燃点:365°C(689°F)6.热导率:0.0842 W/m·K(0.0485 BTU·in/hr·ft²·°F)7.水溶性:0.033 g/100 mL (25 °C)8.蒸汽压力:3.60 MPa(522 psi)(25℃)使用领域r600a在制冷行业中有广泛的应用,主要用于以下领域:1. 家用制冷设备r600a在制冷剂中被广泛应用于家用冰箱、冷柜和冷饮机等家用制冷设备中。
由于其良好的制冷性能和环保特性,越来越多的冰箱制造商开始使用r600a代替传统的氟利昂制冷剂,以达到节能减排和环保的目的。
2. 商业制冷设备除了家用冰箱,r600a也被广泛应用于商业制冷设备,如超市的冷柜和冷藏展示柜等。
与家用设备一样,商业制冷设备也可以通过使用r600a制冷剂来降低能耗和环境污染。
3. 汽车空调r600a还可以用于汽车空调系统中的替代制冷剂。
传统的汽车空调制冷剂,如R134a,对臭氧层有破坏作用并具有较高的全球变暖潜值。
而r600a可以作为一种环保的替代制冷剂,帮助减少对环境的负面影响。
优点和挑战优点•环保性: r600a的破坏臭氧层的潜能为零,且具有低全球变暖潜值,是一种环保的制冷剂。
•高效节能: r600a具有良好的制冷性能,能够高效地传导热量,提高制冷设备的效率,并节约能源消耗。

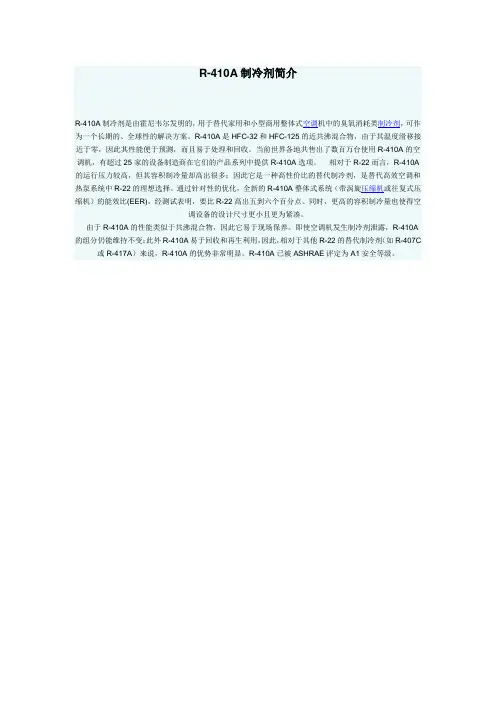

R-410A制冷剂简介
R-410A制冷剂是由霍尼韦尔发明的,用于替代家用和小型商用整体式空调机中的臭氧消耗类制冷剂,可作为一个长期的、全球性的解决方案。
R-410A是HFC-32和HFC-125的近共沸混合物,由于其温度滑移接近于零,因此其性能便于预测,而且易于处理和回收。
当前世界各地共售出了数百万台使用R-410A的空调机,有超过25家的设备制造商在它们的产品系列中提供R-410A选项。
相对于R-22而言,R-410A 的运行压力较高,但其容积制冷量却高出很多;因此它是一种高性价比的替代制冷剂,是替代高效空调和热泵系统中R-22的理想选择。
通过针对性的优化,全新的R-410A整体式系统(带涡旋压缩机或往复式压缩机)的能效比(EER),经测试表明,要比R-22高出五到六个百分点。
同时,更高的容积制冷量也使得空
调设备的设计尺寸更小且更为紧凑。
由于R-410A的性能类似于共沸混合物,因此它易于现场保养。
即使空调机发生制冷剂泄露,R-410A 的组分仍能维持不变;此外R-410A易于回收和再生利用,因此,相对于其他R-22的替代制冷剂(如R-407C 或R-417A)来说,R-410A的优势非常明显。
R-410A已被ASHRAE评定为A1安全等级。
制冷剂简介制冷剂又称制冷工质,它是在制冷系统中不断循环并通过其本身的状态变化以实现制冷的工作物质。
制冷剂在蒸发器内吸收被冷却介质(水或空气等)的热量而汽化,在冷凝器中将热量传递给周围空气或水而冷凝,是在制冷机中完成热力循环的工质。
制冷剂用R××表示,R 是制冷剂(refrigerant)英语单词的第一个字母。
一、制冷剂分类:1、按蒸发温度和冷凝压力:1)、低压高温制冷剂:标准蒸发温度大于0℃,冷凝压力小于0.2Mpa,常用的有R123。
2)、中压中温制冷剂:标准蒸发温度小于0℃,大于﹣60℃,冷凝压力小于0.3Mpa,大于2.0 Mpa,常用的有R717、R12、R22、R134a。
3)、高压低温制冷剂:标准蒸发温度小于﹣60℃,有R13、乙烯、二氧化碳。
2、按化学性质:1)、无机化合物物:R717氨、R744二氧化碳、R718水。
2)、有机化合物:R22、R123、R134a、R50甲烷、 R170乙烷、R290丙烷、R600丁烷等。
3)、混合工质(由两种或两种以上互溶的单一制冷剂在常温下按一定比例混合而成):R410a、R-404A、R500、R501等。
二、常用制冷剂: R717、R12、R123、R22、R134a、R-404A、R-410A、R433b。
三、商厦制冷机组用制冷剂:1、R123:(商厦两台特灵离心机制冷剂使用R123)。
中文名(三氟二氯乙烷),别名R123、氟利昂123、F-123,属低压高温制冷剂。
主要应用在离心式冷水机组中,可以常温(25℃以下)不加压储存,沸点(1atm): 27.7℃,临界温度: 183.7℃,临界压力: 3.67MPa。
2、R22:(商厦五台螺杆机制冷剂使用R22)。
中文名(二氟一氯甲烷),别名R22、氟利昂22、F-22,属中温中压制冷剂。
沸点(1atm): -40.82℃,临界温度: 96.15℃,临界压力: 4.75 MPa。
r507制冷剂成分摘要:1.制冷剂简介2.R507制冷剂的成分3.R507制冷剂的特性与应用4.注意事项正文:随着科技的不断发展,制冷剂在空调、冰箱、冷冻等领域发挥着重要作用。
其中,R507制冷剂作为一种环保型制冷剂,受到了广泛关注。
本文将介绍R501制冷剂的成分、特性以及应用,并提醒大家在使用过程中应注意的事项。
一、制冷剂简介制冷剂,又称制冷工质,是在制冷系统中循环并通过吸热和放热实现制冷效果的物质。
制冷剂的种类繁多,根据化学成分和性质可分为有机化合物制冷剂、无机化合物制冷剂和混合制冷剂等。
二、R507制冷剂的成分R507制冷剂是一种混合制冷剂,主要由以下两种成分组成:1.氢氟碳化合物(HFC):氢氟碳化合物是R507制冷剂的主要成分,具有较高的制冷能力和环保性能。
氢氟碳化合物能有效减少对臭氧层的破坏,降低全球温室气体排放。
2.润滑油:润滑油在制冷系统中起到润滑和冷却压缩机的作用,有助于提高制冷系统的运行效率和延长设备寿命。
三、R507制冷剂的特性与应用1.环保性能:R507制冷剂对臭氧层的破坏系数为0,符合我国和国际环保要求。
2.制冷效果:R507制冷剂具有较高的制冷能力和较宽的工作温度范围,适用于各种制冷设备。
3.安全性能:R507制冷剂具有较好的燃爆性能,降低了制冷系统安全隐患。
4.应用范围:R507制冷剂广泛应用于家用空调、中央空调、冷水机组、冷冻冷藏设备等领域。
四、注意事项1.正确选型:在选用R507制冷剂时,应根据制冷设备的要求,确保制冷剂与设备兼容。
2.制冷系统清洗:在使用R507制冷剂前,应确保制冷系统干净,避免污垢和油污影响制冷效果。
3.充注量:正确掌握R507制冷剂的充注量,避免过多或过少影响制冷效果。
4.定期检查:定期检查制冷系统的工作状态,发现问题及时处理,确保制冷系统高效运行。
总之,R507制冷剂凭借其环保、高效、安全的特点,在制冷领域得到了广泛应用。
常用制冷剂简介制冷剂又称制冷工质,是制冷循环的工作介质,利用制冷剂的相变来传递热量,既制冷剂在蒸发器中汽化时吸热,在冷凝器中凝结时放热。
当前能用作制冷剂的物质有80多种,最常用的是氨、氟里昂类、水和少数碳氢化合物等。
1987年9月在加拿大的蒙特利尔室召开了专门性的国际会议,并签署了《关于消耗臭氧层的蒙特利尔协议书》,于1989年1月1日起生效,对氟里昂在的R11、R12、R113、R114、R115、R502及R22等CFC类的生产进行限制。
1990年6月在伦敦召开了该议定书缔约国的第二次会议,增加了对全部CFC、四氯化碳(CCL4)和甲基氯仿(C2H3CL3)生产的限制,要求缔约国中的发达国家在2000年完全停止生产以上物质,发展中国家可推迟到2010年。
另外对过渡性物质HCFC提出了2020年后的控制日程表。
HCFC中的R123和R134a是R12和R22的替代品。
热力学的要求1 在大气压力下,制冷剂的蒸发温度(沸点)ts要低。
这是一个很重要的性能指标。
ts愈低,则不仅可以制取较低的温度,而且还可以在一定的蒸发温度to下,使其蒸发压力Po高于大气压力。
以避免空气进入制冷系统,发生泄漏时较容易发现。
2 要求制冷剂在常温下的冷凝压力Pc应尽量低些,以免处于高压下工作的压缩机、冷凝器及排气管道等设备的强度要求过高。
并且,冷凝压力过高也有导致制冷剂向外渗漏的可能和引起消耗功的增大。
3 对于大型活塞式压缩机来说,制冷剂的单位容积制冷量qv要求尽可能大,这样可以缩小压缩机尺寸和减少制冷工质的循环量;而对于小型或微型压缩机,单位容积制冷量可小一些;对于小型离心式压缩机亦要求制冷剂qv要小,以扩大离心式压缩机的使用范围,并避免小尺寸叶轮制造之困难。
4 制冷剂的临界温度要高些、冷凝温度要低些。
临界温度的高低确定了制冷剂在常温或普通低温范围内能否液化。
5 凝固温度是制冷剂使用范围的下限,冷凝温度越低制冷剂的适用范围愈大。
制冷剂 CO21. 简介制冷剂 CO2(二氧化碳)是一种常用于制冷和空调系统中的化学物质。
它具有许多优点,如环保、高效、安全等,因此在近年来得到了广泛应用。
本文将介绍制冷剂CO2 的特性、应用领域、优势和挑战等方面的内容。
2. 特性制冷剂 CO2 具有以下特性:•环保性:CO2 是一种天然气体,不会对臭氧层造成破坏,也不会对全球变暖产生负面影响。
相比传统的制冷剂如氟利昂,CO2 对环境的影响更小。
•高效性:CO2 的制冷性能优于许多传统制冷剂,其制冷效果更好,能够在短时间内将温度降低到所需水平。
•安全性:CO2 不易燃、不易爆炸,并且在大气中的浓度较高时也不会对人体造成伤害。
相比其他制冷剂,CO2 的安全性更高。
3. 应用领域制冷剂 CO2 在以下领域中得到了广泛应用:3.1 家用空调CO2 制冷剂在家用空调中能够提供高效的制冷效果,使室内温度迅速降低到舒适水平。
相比传统的制冷剂,CO2 的环保性更好,对人体健康更友好。
3.2 商业空调商业空调系统通常需要更大的制冷能力,CO2 制冷剂能够满足这一需求。
其高效性和安全性使其成为商业空调系统的理想选择。
3.3 工业制冷许多工业过程需要进行制冷操作,CO2 制冷剂能够在这些过程中提供稳定可靠的制冷效果。
例如,食品加工、化工生产等行业都可以采用 CO2 制冷剂。
3.4 超市冷藏超市冷藏设备需要长时间保持低温,CO2 制冷剂能够提供稳定的制冷效果,确保食品的质量和安全。
3.5 运输冷链在运输过程中,CO2 制冷剂可以用于保持货物的低温状态,确保货物的新鲜度和质量。
4. 优势和挑战4.1 优势•环保性:CO2 制冷剂对环境的影响更小,不会对臭氧层造成破坏,也不会对全球变暖产生负面影响。
•高效性:CO2 制冷剂具有较高的制冷效能,能够在短时间内将温度降低到所需水平。
•安全性:CO2 不易燃、不易爆炸,并且在大气中的浓度较高时也不会对人体造成伤害。
4.2 挑战•高压操作:CO2 制冷剂的工作压力较高,需要专门的设备来进行高压操作,增加了制冷系统的成本。
制冷剂1.1 制冷剂命名1.1.1简单分类1按照安全性分类,按毒性分为低毒性、中毒性、高毒性,依次表示为A,B,C;按可燃性分为不可燃、有可燃性、有爆炸性三类,依次表示为1,2,3。
2根据分类命名,分为无机化合物、碳氢化合物、氟利昂和混合溶液四种。
表示方法为:无机化合物R7、饱和碳氢化合物以及氟利昂CmH2m+1、非共沸化合物R4、共沸化合物R5、有机化合物R6、非饱和碳氢化合物Rx。
(1)在卤代烃制冷剂中,R11、R12、R13、R14、R113、R114等都是全卤代烃,即在它们的分子中只有氯、氟、碳原子,这类氟利昂称氯氟烃,简称CFCs;(2)如果分子中除了氯、氟、碳原子外,还有氢原子(如R22),称氢氯氟烃,简称HCFCs;(3)如果分子中没有氯原子,而有氢原子、氟原子和碳原子,称氢氟烃,简称HFCs。
如:R410a1.1.2国际命名为了书写方便,国际上统一规定用字母“R”和它后面的一组数字或字母作为制冷剂的简写符号。
字母“R”表示制冷剂,后面的数字或字母则根据制冷剂的分子组成按一定的规则编写。
编写规则为:(1)无机化合物无机化合物的简写符号规定为R7( )。
括号代表一组数字,这组数字是该无机物分子量的整数部分。
例如:NH3,H2O,CO2,分子量的整数部份分别为17,18,44。
符号表示R717,R718,R744。
(2)烷烃类化合物烷烃类化合物的分子通式为CmH2m+2;卤代烷烃的分子通式为CmHnFxClyBrz (n+x+y+z=2m+2),它们的简写符号规定为R(m-1)(n+1)(x)B(z),每个括号是一个数字,该数字数值为零时省去写,乙烷类同分异构体则在其最后加一个小写英文字母以示区别,丙烷类同分异构体则在其最后加两个小写英文字母以示区别。
下表为一些制冷剂的符号举例。
表1 制冷剂符合举例化合物名称分子式m、n、x、z的值简写符号二氟一氯甲烷CHF2Cl m=1,n=1,x=2 R22二氟甲烷CH2F2m=1,n=2,x=2 R32甲烷CH4m=1,n=4,x=0 R50三氟二氯乙烷C2HF3Cl2m=2,n=1,x=3 R123五氟乙烷C2HF5m=2,n=1,x=5 R125四氟乙烷C2H2F4m=2,n=2,x=4 R134a五氟丙烷C3H3F5m=3,n=3,x=5 R245ca乙烷C2H6m=2,n=6,x=0 R170丙烷C3H8m=3,n=8,x=0 R290正丁烷和异丁烷例外。
它们分别用R600和R600a 表示(3)非共沸混合制冷剂非共沸混合制冷剂的简写符号为R4( )。
括号代表一组数字,这组数字为该制冷剂命名的先后顺序号,从00开始。
构成非共沸混合制冷剂的纯物质种类相同,但成分不同,则分别在最后加上大写英文字母以示区别。
例如,最早命名的非共沸混合制冷剂写作R400,以后命名的按先后次序分别用R401、R402、…、R407A,R407B,R407C 等表示。
(4)共沸混合制冷剂共沸混合制冷剂的简写符号为R5( )。
括号代表一组数字,这组数字为该制冷剂命名的先后顺序号,从00开始。
例如最早命名的共沸制冷剂写作R500,以后命名的按先后次序分别用R501、R502、…、R507表示。
(5)环烷烃、链烯烃、醚以及它们的卤代物其简写符号规定:环烷烃及环烷烃的卤代物用字母“RC”开头,链烯烃及链烯烃的卤代物用字母“R1”开头,醚及醚的卤代物用字母“RE”开头,其后的数字排写规则与卤代烃及烷烃类符号表示中的数字排写规则相同。
(6)有机氧化物,脂肪族胺它们用R6开头,其后的数字是任选的。
例如,甲胺为R630,乙胺为R631。
1.2 制冷剂与大气环境氟利昂类制冷剂中,凡分子内含有氯或溴原子的制冷剂对大气臭氧层有潜在的消耗能力。
为描述对臭氧的消耗特征及其强度分布,通常使用ODP值。
ODP值(Ozone Depletion Potential)表示对大气臭氧层消耗的潜能值,以R11(CFC11)作为基准值,其值被人为地规定为1.0 。
这类制冷剂不仅要破坏大气臭氧层,还具有全球变暖潜能(Global Warming Potential,简称GWP)。
具有全球变暖效应的气体称为温室气体。
作为基准,人们也选用R11(CFC-11)的值为1.0,其符号为HGWP。
表2-12给出了一些制冷剂的ODP值、HGWP值和GWP值,也曾经用二氧化碳作为基准,值为1.0 。
表2常见制冷剂GWP值和ODP值制冷剂GWP(CO2=1.0)ODP 制冷剂GWP(CO2=1.0)ODPR11 4700 1.0 R124 609 0.022 R12 10890 1.0 R125 3500 0 R22 1810 0.055 R134a 1430 0 R23 14760 0 R142b 2310 0.065 R32 675 0 R143a 4470 0 R123 77 0.02 R410a 2100 0 R161 12 0 R290 ~20 0 R502 4700 0.23 R600a ~20 0 R717 <1 0 R744 1 0 一种制冷剂的好坏,应当综合考虑下列因素:(1)臭氧层破坏潜能值,简称ODP值;(2)全球变暖潜能值,简称GWP值;(3)理想循环状况下的制冷系数,简称COP值:(4)经济性。
1.3 常见制冷剂目前用得较多的制冷剂,按其化学组成主要有三类:(1)无机物:例如,NH3、CO2和H2O等。
(2)卤代烃:例如,四氟乙烷(R134a)、二氟一氯甲烷(R22)、三氟二氯乙烷(R123)、五氟丙烷(R245ca)等。
(3)碳氢化合物:甲烷、乙烷、丙烷、异丁烷、乙烯、丙烯等。
上述三类制冷剂中,卤代烃属于人工合成制冷剂,其余为自然制冷剂。
1.3.1 R22制冷剂R22(CHF2Cl,二氟一氯甲烷,分子量86.48,沸点-40.82℃,相对密度1.177,)是目前应用十分普遍,其ODP为0.034(取R11的ODP为1),GWP为1700(取CO2的GWP为1,100年),R22化学性质稳定,无毒,无腐蚀,无刺激性,不可燃,R22是良好的有机溶剂,易于溶解天然橡胶和树脂材料,虽然对一般高分子化合物几乎没有溶解作用,但能使其变软、膨胀和起泡,故制冷压缩机的密封材料和采用制冷剂的电动机的电器绝缘材料,采用耐腐蚀的氯丁橡胶、尼龙和氟塑料等。
2003年我国加入《关于消耗臭氧层的蒙特利尔议定书(哥本哈根修正案)》,我国逐渐禁用HCFCs(包括R22),R22最终会被淘汰,在R22替代技术方面,国际主要有两天路线,一条以美国,日本为代表,主张采用HFCs作为替代物,HFCs类替代物综合考虑了安全、性能和环境要求之间的平衡,发展前景较好。
但此类替代物的工作压力偏高,有温度滑移,热力特性稍有下降,与矿物油不相溶而需将润滑油更换为酯类油(POE),而酯类油的高吸水性、起泡和扩散性等均不如矿物油优越,因而HFCs类替代物对制冷系统设计、系统制造提出了更高的要求。
虽然HFCs类替代物具有较高的GWP值,但是其排放量占整个温室气体排放量比例很小。
1997年约1%到2030年预计为2.4%,所以今后一段时间内仍然是比较现实的替代方案。
另外一条则以德国和北欧的部分国家为代表,主张采用天然制冷剂替代物。
采用天然的制冷剂(如碳氢化合物、二氧化碳、氨等)的ODP为零,GWP接近0,因而环境因素远优越与HFCs替代物,不足的是其可燃性、刺激性及毒性等安全性能有缺陷,而且氨与润滑油不相同,使其在实际生产和使用上受到限制。
1.3.2 R134a制冷剂R134a(CH2FCF3,分子量:102.03,1,1,1,2-四氟乙烷,沸点-26.1℃)R134a热工性能接近R12,ODP为0,GWP,现被用于冰箱、冰柜和汽车空调系统,替代R12。
R 134a不含氯原子,对大气臭氧层不起破坏作用;R 134a具有良好的安全性能(不易燃,不爆炸,无毒,无剌激性无腐性);R 134a的传热性能比较接近,所以制冷系统的改型比较容易。
R 134a的传热性能比R 12好,因此制冷剂的用量可大大减少。
R134a在国内普遍被视为环保制冷剂。
但是由于GWP过高,在欧洲存在很大争议,目前已经被列入淘汰程序。
所以R134a只是作为向环保产品过渡中的替代品,全面淘汰只是时间问题。
目前在汽车空调上面使用。
行车在加工制造、冶金行业广泛应用,众多钢铁厂、焦化厂、有色金属冶炼厂的行车应用面临着高温、多粉尘的恶劣环境,温度范围跨度大,温度转换频繁,随着行车的移动,环境温度会在15℃~70℃,甚至80℃状态下转换工作,操作人员身体健康和工作效率面临很大困难。
高温行车空调器的应用就成为这些特殊场合的必须设备,但由于特殊工作温度环境状态,一般的空调冷媒无法满足需求。
如今全球提倡节能减排,淘汰破坏臭氧层工质,环保冷媒在高温空调器中的应用更加需要解决1.3.3 R290制冷剂R290(丙烷,CH3CH2CH3,沸点-42.2℃,)R290由于具有ODP为零、GWP非常低等环保优势,且基本物性与R22十分接近,被逐渐认为可以用于替代R22。
但由于R290与空气混合能形成易燃易爆混合物,安全性有待进一步提高。
目前采取的安全方案:(1)为减少R290制冷系统灌注量,可采用小管径换热器及微通道换热器,缩小压缩机机壳内空腔容积和气液分离器以及选取和充注合适的压缩机润滑油,此外,缩短分体机连接管和减小管径,也可进一步减少灌注量;(2)将R290应用到热泵热水器或者中央空调中,则无需考虑R290在室内泄漏对人造成的安全问题,因而无需重点考虑系统制冷剂的灌注量,但对R290的间接使用需关注R290对设备的潜在破坏性,需要采取有效措施防止R290泄漏燃烧爆炸;(3)将一定量的阻燃剂(例如R22、R134A)加入到R290中,不仅可以间接减少R290的灌注量,更能有效抑制和缓解R290燃烧爆炸,当阻燃剂的含量超过临界抑爆浓度后,R290混合物可以像不可爆制冷剂一样安全使用。
此外,选取适合的阻燃剂以及浓度配比,有利于性能的提高GB9237-2001制冷和供热用机械制冷系统安全要求,R290作为可燃性制冷剂被明确禁止应用在家用空调上。
“国家节能环保制冷设备工程技术研究中心”——珠海格力电器股份有限公司承担的国家商务部“采用自然环保工质R290(丙烷)研发高效节能空调器”项目,通过了中国家用电器协会组织的专家组验收,达到国际先进水平。
分别获得了商务部200万元、及欧盟“蒙特利尔多边基金组织”105万欧元的项目资助。
目前格力已研制成功的R290环保空调,就是通过减少空调的运行效率和匹数,从而减少R290注入量。
未来,在一匹半、两匹、三匹等大功率空调上,如何保证R290的安全性,还没有成熟的解决方案。
