基于UG二次开发的注塑模螺钉设计工具开发

UG二次开发在型材模具编程加工中的应用研究模具制造部梁盛华摘要：本文要紧介绍了UG二次开发在分流模加工中的应用，结合了企业编程人员利用UG软件的适应和加工生产中所用到的操作。

用UG软件的开发工具，开发出一系列适合实际生产需要的下拉菜单、工具条、对话框从而进一步完善和优化UG软件，利用开发出的专用工具条编程人员没必要对UG的加工操作“瞭如指掌”只需按照提示按部就班地操作也可编制出适合的刀路，使得在UG的利用进程中加倍驾轻就熟，且在专门大程度上缩短了编程时刻。

一、前言UG（Unigraphics NX）是SIEMENS旗下UGS PLM软件公司推出的集CAD/CAM/CAE功能于一体的三维参数化软件，在汽车、航空航天、日用消费品、通用机械和电子工业等领域取得了普遍的应用。

尽管UG软件在CAD/CAM/CAE上表现出了壮大的功能，但正因为UG的普遍性从而使得UG只能作为通用支撑软件系统，仅具有CAD/CAM的大体功能，没有为专用产品提供所需要的完整CAD/CAM功能。

因此，对千变万化的机械产品，针对具体加工对象和企业生产需要，在UG软件平台上进行二次开发，来设计出功能壮大、界面友好，且利用方便的专用CAD/CAM系统在生产中显得尤为重要。

随着运算机的应用和进展和数控设备的引进，最近几年来UG软件更是取得了业界的普遍应用，且在UG设计方面更是取得了专门大的进步，各式各样外挂的显现大大方便了广大的设计工作人员。

如比较闻名的注塑模具设计外挂——胡波外挂和MOLDWIZARD。

但在UG数控加工方面的二次开发的研究相对来讲就少之又少，国内主流的设计软件有Pro/E、UG、Solidworks,主流的数控编程软件有MasterCAM 、UG、PowerMill。

很显然，在这几个主流软件中，UG普遍用来设计和加工，能够实现设计与加工之间的无缝接口，因此可不能因为文件格式的转换而致使文件的参数丢失，利用起来加倍方便。

基于UG 的塑料模具快速设计二次开发的研究肖允鑫（聊城职业技术学院工程学院,山东 聊城 252000）摘　要：文中针对塑料模典型产品的结构特点，对各部分结构的设计要素进行了总结。

为模仁、镶件、侧抽芯件、模架、标准件、浇注系统、冷却系统、顶出系统的快速设计提供了平台。

此外，模型具有继承性，还可以与后面的详细设计相关联。

再经后期开发后能够辅助设计人员迅速完成塑料模的设计装配，准确表达总体方案和主要零部件尺寸，对于中小型塑料模具企业进一步提高设计效率的质量有很重要的指导意义。

关键词：注塑模设计；二次开发；非标零部件DOI:10.16640/ki.37-1222/t.2018.02.034 塑料模在生活中应用广泛，覆盖仪表、家电、玩具、汽车等众多领域。

随着市场的发展，塑料新材料及多样化成型方式今后必然会不断发展，因此对模具的要求也越来越高。

可是一些中小型塑料模具企业受到产业规模和产品订单的影响，必须缩减设计成本，缩短设计时间，才能求得自身发展。

1　塑料模具的设计流程 塑料模具设计时，设计流程是相对固定的。

设计准则针对不同产品的特点和要求，可以快速的从客户需求到功能实现，从功能实现到模具结构细节的选定生成。

在UG 软件MoldWizard 平台上进行二次开发，可以按照特征点将整个系统设计划分为几个模块，依次建模，再总体集成，建立参数化的模型库可以帮助设计人员快速工作，缩短设计时间。

小企业实际情况的模架库。

3　设计二次开发的扩展功能 因此，在与制模工程师进行充分的交流探讨后，总结出以下符合特定设计习惯的开发方法。

在即有的MoldWizard 标准件库的基础上进行扩展功能的开发，给用户提供更灵活的自定义功能，扩展功能可从以下几个方面开发： （1）在模具行业大框架统一的前提下，首先选择对MoldWizard 标准件管理器功能的继承，选择继承是对于确保数据移植的兼容性是必要的。

（2）标准件库中的模具部件参数，有些是通过生成菜单设置的，有些是列表的方式显示，用图片对各参数的意义进行说明。

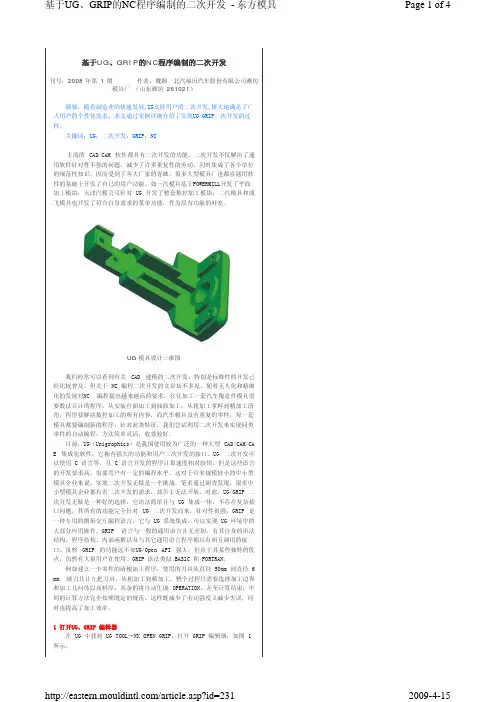

基于UG、GRIP的NC程序编制的二次开发刊号：2008 年第 1 期 作者：魏颖 北汽福田汽车股份有限公司潍坊模具厂 （山东潍坊 261021）摘要：随着制造业的快速发展,UG支持用户的二次开发,极大地满足了广大用户的个性化需求。

本文通过实例详细介绍了实现UG/GRIP二次开发的过程。

关键词：UG；二次开发；GRIP；NC主流的 CAD/CAM 软件都具有二次开发的功能。

二次开发不仅解决了通用软件针对性不强的问题，减少了许多重复性的劳动，同时集成了各个单位的规范性知识，因而受到了各大厂家的青睐。

很多大型模具厂也都在通用软件的基础上开发了自己的用户功能。

如一汽模具基于POWERMILL开发了平面加工模块；天津汽模公司针对 UG 开发了整套数控加工模块；二汽模具和成飞模具也开发了符合自身需求的菜单功能，作为原有功能的补充。

UG 模具设计三维图我们经常可以看到有关 CAD 建模的二次开发，特别是标准件的开发已经比较普及。

但关于 NC 编程二次开发的文章却不多见。

随着无人化和精细化的发展对NC 编程提出越来越高的要求，往往加工一套汽车覆盖件模具需要数以百计的程序，从安装台面加工到曲面加工；从粗加工拿料到精加工清角，程序要解决数控加工的所有内容，而汽车模具没有重复的零件，每一套模具都要编制新的程序。

针对此类特征，我们尝试利用二次开发来实现同类零件的自动编程，方法简单灵活，收效较好。

目前，UG（Unigraphics）是我国使用较为广泛的一种大型 CAD/CAM/CA E 集成化软件。

它拥有强大的功能和用户二次开发的接口。

UG 二次开发可以使用 C 语言等，且 C 语言开发的程序计算速度相对较快，但是这些语言的开发要求高，需要用户有一定的编程水平。

这对于许多规模较小的中小型模具企业来说，实现二次开发无疑是一个挑战，笔者通过调查发现，很多中小型模具企业都有着二次开发的需求，却苦于无法开展。

对此，UG/GRIP 二次开发无疑是一种好的选择，它语法简单且与 UG 集成一体，不存在复杂接口问题，其所有的功能完全针对 UG 二次开发而来，针对性很强。
