真空泵参数

  • 格式：docx
  • 大小：345.82 KB
  • 文档页数：8

1 / 8 KT系列扩散泵

【名称】 KT系列扩散泵

【规格】 KT系列

【特点】 1、抽气能力强，KT系列高真空凸腔油扩散泵的抽速是从2000L/S到28000L/S的范围，用户可根据设备的容积及气源放气量来选择。 2、对惰性气体有同等的抽气能力。 3、极限真空可达1.33×10-5Pa，经烘烤去气再加上冷阱或液氮阱可达 1.33×10-8Pa 超高真空状态。 4、结构简单，坚固耐用，便于维护。

【参数】

产品描述

型号 D D1 D2 d d1 d2 d3 d4 A L n m

KT-200 200 250 275 65 105 125 12 9 240 200 8 4

KT-320 320 395 425 80 125 145 14 9 350 300 8

4

KT-400 4D0 465 5D0 100 145 170 18 12 440 360 8 4

KT-600 6D0 470 710 150 195 220 20 12 660 600 12 8

KT-800 8D0 880 920 200 250 275 21 12 880 800 20 8

型号指标 KT-200 KT-320 KT-400 KT-600 KT-800

极限真空度(Pa) 6.7×10-5

抽气速率(l/s) 2000 4800 7500 16500 28750

最大反压强(Pa) 26.7

加热功率(kW) 1.8 4 5 9 18

装油量1.8 2 5 9 16 2 / 8 (l)

推荐前级泵 2XT-8

2XT-15 2XT-30

2XT-70 H-150

冷却水量(l/h) 350 500 700 1000 1500

外形尺寸(mm) 399×336×596 620×420×790 860×582×1028 1310×823×1550 1600×1000×1830

净重(kg) 36 90 173 360 650

详细图片

3 / 8

2XT系列旋片式真空泵

【名称】 2XT系列旋片式真空泵

【规格】 2XT系列

【特点】 2XT系列旋片泵是我厂专利产品，专利号：(CN87210706U)

1、结构特点：电机与泵采用三角带传动，皮带松紧可调；泵内设有油水、油气分离油过滤，油烟清除装置。

2、性能特点：由于泵油路设计合理，使泵的性能很快达到稳定，使用寿命长、泵进气口敞通大气长时间不喷油，而排出气体不呈现烟雾。

3、噪音低、功率小、体积小、重量轻。

【参数】 详见下表 4 / 8

产品描述

型号 安装与外形尺寸

H H1 H2 L L1 L2 L3 B B1 B2 B3 B4

2XT-8 368 333 30 580 540 37 55 350 175 95 84 240

2XT-15 440 389 28 550 253 35 60 380 200 106 102 280

2XT-30 493 467 30 655 322 40 70 500 240 135 132 360

2XT-70 575 535 30 850 430 40 100 705 336 150 195 500

2XT-30A 453 427 30 630 300 40 70 500 240 135 132 360

2XT-70A 532 492 30 800 380 40 90 655 336 150 180

450

型号 安装与外形尺寸

d1 d2 d3 n m W D D1 D2 D3 D4 D5

2XT-8 M8 12 7 4 4 4 40 80 100 45 65 80

2XT-15 M8 8 7 4 4 4 52 90 110 45 65 80

2XT-30 M8 8 9 4 4 4 61 100 130 60 90 110

2XT-70 M10 12 9 4 4 4 81 125 145 80 105 125

2XT-30A M8 8 9 4 4 4 61 100 130 60 90 110

2XT-70A M10 12 9 4 4 4 81 125 145 80 105 125

型号\指标 极限真空度 抽气速率 泵转速 功率 进气口直径 冷却方式 油温 参考油量 外形尺寸 重量

Pa l/s r/min kW mm ℃ l Mm kg

2XT-8 8 700 1.1 40 3 580×350×368 110

2XT-15

6×10-2 15 700 1.5 50

水冷 ＜40 6 550×440×380 150

2XT-30 30 700 3.0 65 8 665×475×520 225

2XT-70 70 450 5.5 80 12 850×700×600 405

2XT-30A 30 700 3.0 65 7 620×453×500 215

2XT-70A 70 450 5.5 80 9 800×655×532 350

详细图片 5 / 8

K系列扩散泵 6 / 8

【名称】 K系列油扩散泵

【规格】 K系列

【特点】 1、抽气能力强，K系列油扩散泵的抽气速率从

而300到23000L/S，用户可根据设备之容积及放

气量大小选择。

2、对惰性气体有同样抽气能力。

3、极限真空度高,一般可达1.33×10-5Pa，如经烘烤并加液氮阱，可10-8Pa。

4、结构简单，坚固耐用。

【参数】

产品描述

指标\型号 K-100 K-150 K-200 K-300 K-400 K-500 K-600 K-800

极限真空度(Pa) 67×10-5

抽气速率(l/s) 300 800 1400 3000 6000 9000 12000 23000

最大反压强(Pa) 26.7 26.7 40 26.7 26.7 26.7 26.7 26.7

加热功率(kW) 0.8 1.2 1.5 3 4 5 7 12

装油量(l) 0.15 0.35 0.7 1.4 4 5 7 13

推荐前级泵 2X-2 2X-4 2XT-8 2XT-15 2XT-30 2XT-70 2XT-70 H-150

冷却水量(lh) 120 200 250 400 600 700 800 1200

进气口径(mm) 100 150 200 300 400 500 600 800

外形尺寸(mm) 299×

227×

367 320×

284×

520 399×

336×

596 575×

490×

754 780×

555×

1016 965×

762×

930 1310×

823×

1487 1600×

1000×

1800

净重(kg) 10 20 30 67 140 260 330 600

7 / 8 型号 D D1 D2

d d1

d2 d3 d4 A L n m

K-100 100 145 170 32 64 78 12 7 130 124 4 4

K-150 150 195 220 50 90 110 12 8 180 165 8 4

K-200 200 250 275 65 105 125 12 9 240 200 8 4

K-300 300 350 380 80 125 145 14 9 330 280 8 4

K-400 400 465 500 100 145 170 18 12 440 360 8 4

K-500 500 580 610 100 145 170 14 12 440 400 16 8

K-600 600 675 710 150 195 220 12 8 660 600 12 8

K-800 800 880 920 200 250 275 21 12 880 800 20 8

详细图片

8 / 8

[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]

合集下载

真空泵 标准

真空泵 标准

真空泵标准

一、真空泵性能参数

1.真空泵的主要性能参数包括流量、抽气速率、吸气压力、排放压力、功率和转速等。

2.流量是指单位时间内通过真空泵的空气或其他气体的体积。

3.抽气速率是指单位时间内从被抽系统抽取的气体体积。

4.吸气压力是指真空泵在正常工作条件下所能达到的最低压力。

5.排放压力是指真空泵排出的气体压力。

6.功率是指真空泵在单位时间内所做的功。

7.转速是指真空泵的工作转速。

二、真空泵效率

1.真空泵效率是指真空泵在单位时间内所做的功与输入的功率之比。

2.效率越高，表示真空泵的能量利用效率越高。

三、真空泵的极限压力

1.真空泵的极限压力是指真空泵在正常工作条件下所能达到的最低压力。

2.极限压力取决于真空泵的机械损失、气动损失和辐射损失等因素。

四、真空泵的抽气速率

1.真空泵的抽气速率是指单位时间内从被抽系统抽取的气体体积。

2.抽气速率取决于真空泵的结构、工作原理、转速和气体的物理性质等因素。

五、真空泵的噪音和振动

1.真空泵的噪音是指其工作时产生的声音。

2.振动是指真空泵工作时产生的机械振动。

3.噪音和振动会影响周围环境和工作人员的身体健康。

六、真空泵的可靠性和寿命

1.可靠性是指真空泵在规定的工作条件下和规定的时间内完成规定功能的能力。

2.寿命是指真空泵的工作时间，包括使用寿命和预期寿命。

3.可靠性越高，寿命越长，表示真空泵的性能越稳定可靠。

七、真空泵的清洁度和防腐性能

1.清洁度是指真空泵内部和外部的清洁程度，要求内部无杂质、无腐蚀现象，外部无油污、无灰尘等杂质。

2.防腐性能是指真空泵在腐蚀性气体环境下的耐腐蚀能力。要求真空泵的材料具有良好的防腐性能，能够抵抗腐蚀性气体的腐蚀作用。

八、真空泵的安全性

1.安全性是指真空泵在工作过程中不会出现危险情况的能力。要求真空泵的结构合理、材料安全可靠，不会出现漏气、漏油等危险情况。

2.应配备安全阀、压力表等安全装置，保证操作人员安全。

SK系列水环式真空泵性能参数及价格

SK系列水环式真空泵性能参数及价格

伽利略Galileo泵-欧洲品质

【SK系列水环式真空泵】性能参数：

型号 抽气量（m3/min） 真空泵极限压力 电机功率(kw) 泵转速(r/min) 压缩机压力(MPa) 口径(mm)

最大Maximum 吸入压力为-0.041MPa(-450mmHg) mmHg MPa 真空泵 压缩机 进 出

SK-1.5 1.5 1.35 -680 -0.091 3 4 1440 0～0.1 70 70

SK-3 3 2.8 -700 -0.093 5.5 7.5 1440 0～0.1 70 70

SK-6 6 5.4 -700 -0.093 11 15 1460 0～0.1 80 80

SK-12 12 10.8 -700 -0.093 18.5 30 970/980 0～0.1 80 80

SK-20 20 18 -700 -0.093 37 55 740 0～0.1 150 150

SK-30 30 27 -700 -0.093 55 75 740 0～0.1 150 150

SK-42 42 37.8 -700 -0.093 75 - 740 - 150 150

SK-60 60 54 -700 -0.093 90 - 590 - 250 250

SK-85 85 76.5 -700 -0.093 132 - 590 - 250 250

SK-120 120

108 -700 -0.093 185 - 490 - 300 250

注: 1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小

2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa

3、表内性能偏差不超过5%

SK型分体式水环真空泵价格 SKA、2BV水环式真空泵价格

水环式真空泵参数

水环式真空泵参数

水环式真空泵靠偏置叶轮在泵腔内回转运动使工作室容积周期性变化以实现抽气，广泛应用于石油、化工、机械、矿山、轻工、医药及食品等工业部门。为了帮助大家更好地认知，下面围绕产品参数等信息，给大家作出详细介绍。

适用于抽除气体和水蒸气，吸气压力可以达到33mbar绝压。在吸气压力接近极限真空（工作液的饱和蒸汽压）下长期工作时，应连接汽蚀保护管，以对泵进行保护。作为压缩机用时，其压力达到0.26MPa(绝压)。作为新一代节能型产品，具有突出的性能及众多优点。

全部过流部件：叶轮、圆盘、泵盖、泵体和泵轴。

泵体材质可选用SUS304、SUS316、SUS316L等各类不锈钢材质。

泵轴材质可选用2Cr13、SUS304或SUS316L等各类不锈钢材质。

机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯

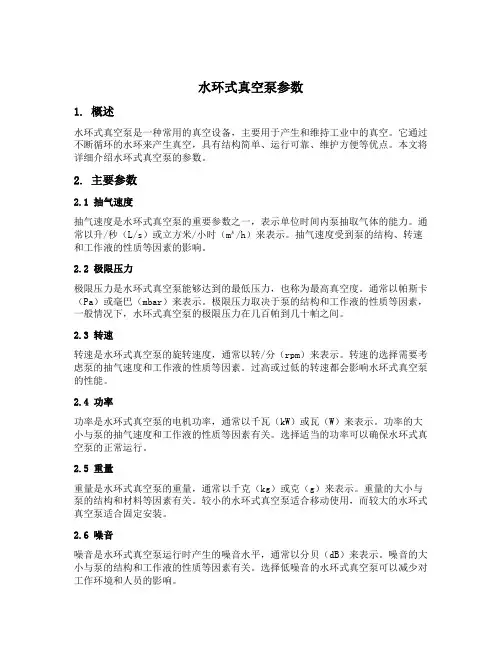

水环式真空泵参数 2
