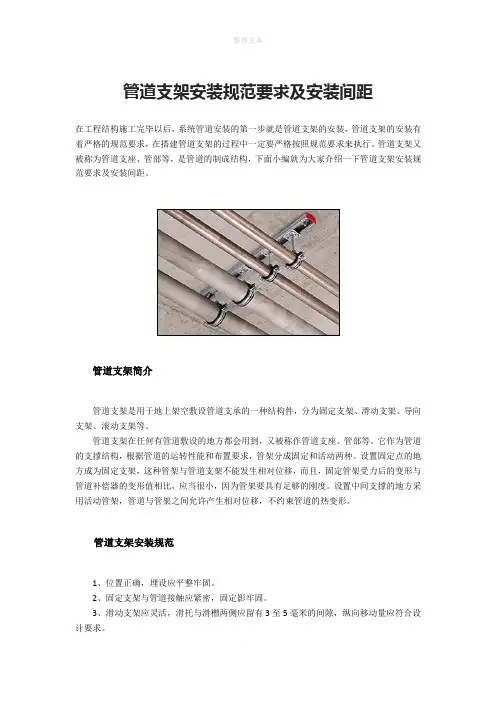

. 管道支架安装规范要求及安装间距

在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。

管道支架简介

管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。

管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。

管道支架安装规范

1、位置正确，埋设应平整牢固。

2、固定支架与管道接触应紧密，固定影牢固。

3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。 整理文本

. 4、无热伸长管道的吊架、吊杆应垂直安装。

5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。

6、固定在建筑结构上的支、吊架不得影响结构的安全。

管道支架安装规范：管道支架安装要点

除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。

支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。

消防管道支架规格间距表

消防管道支架的规格和间距是确保管道系统的稳定性和安全性的关键因素之一。下面是常见消防管道支架规格间距表：

1. 支架规格：25mm×3mm，间距1000mm。

2. 支架规格：32mm×3mm，间距1500mm。

3. 支架规格：40mm×4.5mm，间距2000mm。

4. 支架规格：50mm×5mm，间距2500mm。

消防管道支架的规格和间距需要根据实际情况进行确定。具体来说，需要考虑管道的直径、材料、重量以及安装位置等因素。

对于直径较小的管道，通常可采用直接焊接或固定螺栓连接支架。而对于较大直径的管道，则需要考虑采用独立的支架系统。支架间距的选择应当考虑管道的最大载荷，以确保管道能够承受重量和水压等力的影响。

除了支架规格和间距外，还需要考虑支架的材料和质量。支架必须使用具有足够强度和耐腐蚀性的材料制造，以确保长期使用期间不会出现腐蚀和损坏。此外，还应注意支架表面的处理，以便能够抵御恶劣环境条件下的氧化和腐蚀。

总之，消防管道支架的规格和间距是确保系统稳定性和安全性的关键要素之一。通过仔细的分析和计算，可以根据实际情况选择合适的规格和支架间距，从而确保管道能够稳定、可靠地运行。

消防管道支架设置的高度和间距-消防支架规范

引言概述：

在建造物的消防系统中，消防管道是非常重要的组成部份，而消防管道的支架设置的高度和间距则是确保其正常运行和安全性的关键。本文将详细介绍消防支架规范中对于消防管道支架设置的高度和间距的要求。

一、支架设置的高度

1.1 支架高度的选择

根据消防支架规范，支架的高度应根据管道的直径和材质来确定。普通来说，直径较小的管道可以选择较低的支架高度，而直径较大的管道则需要较高的支架高度。此外，不同材质的管道也会对支架高度的选择产生影响，例如，塑料管道相对较轻，可以选择较低的支架高度，而钢制管道则需要较高的支架高度。

1.2 支架高度的要求

消防支架规范要求支架的高度应确保消防管道在正常运行过程中不受外力影响，同时也要考虑到日常维护和检修的便利性。支架的高度应使得消防管道与墙壁或者天花板保持一定的距离，以防止管道受到外力挤压或者磨擦。普通来说，支架的高度应在管道直径的1.5倍到2倍之间，具体高度应根据实际情况进行调整。

1.3 支架高度的固定方式

支架的高度固定方式也是消防支架规范中的重要内容。普通来说，支架可以采用螺栓固定在墙壁或者天花板上，也可以使用专用的支架支撑系统进行固定。无论采用何种方式，支架的固定应坚固可靠，确保管道在运行过程中不会发生脱落或者变形。 二、支架设置的间距

2.1 间距的选择

支架的间距应根据管道的直径和材质来确定。普通来说，直径较小的管道可以选择较短的间距，而直径较大的管道则需要较长的间距。此外，不同材质的管道也会对间距的选择产生影响，例如，塑料管道相对较轻，可以选择较短的间距，而钢制管道则需要较长的间距。

2.2 间距的要求

消防支架规范要求支架的间距应根据管道的分量和长度来确定，以确保支架能够均匀承载管道的分量，并保持管道的稳定性。普通来说，间距应在管道长度的1.5倍到2倍之间，具体间距应根据实际情况进行调整。

2.3 间距的固定方式

知识创造未来

1

管道支架安装规范

管道支架安装的规范主要包括以下几个方面：

1. 材料选择：支架材料应符合相关的标准和规范要求。常用的支架材料包括钢制管夹、角钢、型钢、槽钢等，材料的选择应根据管道的使用环境和载荷要求来确定。

2. 安装位置和间距：支架的安装位置和间距应符合设计要求。一般来说，管道的水平支架间距不超过3m，垂直支架间距不超过2m；支架与管道的固定点应设置在弯管和终点附近。

3. 固定方式：支架与管道的连接应采用可靠的固定方式，常用的固定方式有焊接、螺栓连接和卡箍连接等。焊接时应符合相关的焊接工艺规范，螺栓连接时应使用高强度螺栓，并且需要按照规范要求进行预紧力的控制。

4. 支架间隔：对于水平管道，支架间距应根据管道的材质、直径、载荷等因素来确定，一般要求支架间距均匀、合理，以保证管道的稳定性和安全性。 知识创造未来

2

5. 支架高度：支架的高度应根据管道的设计要求和使用环境来确定，一般来说，支架高度应使管道保持合适的坡度，以保证管道的正常排放和运输。

6. 安装注意事项：在安装过程中，需要注意支架的水平和垂直度，确保支架的安装位置准确且稳固。支架与管道的接触面应平整，避免出现摩擦和损伤。

以上是管道支架安装的一些常规规范，具体的安装方法和要求还需要根据具体的项目和设计要求而定，建议在安装过程中参考相关的标准和规范，并由专业人员进行操作。
