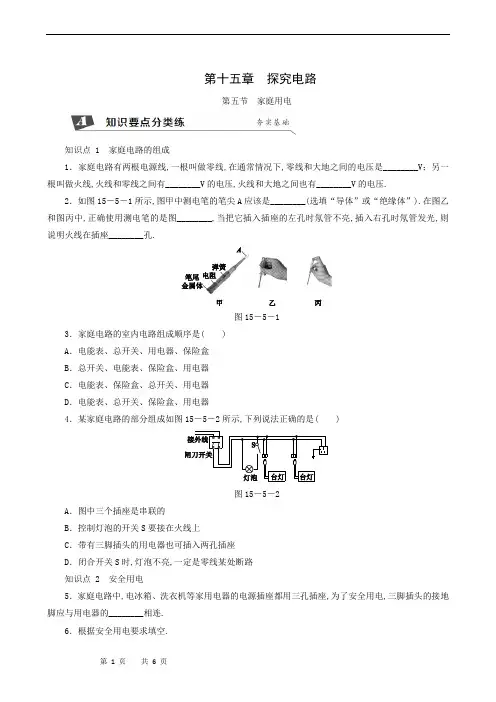

第 1 页 共 6 页 第十五章 探究电路

第五节 家庭用电

知识点 1 家庭电路的组成

1．家庭电路有两根电源线,一根叫做零线,在通常情况下,零线和大地之间的电压是________V；另一根叫做火线,火线和零线之间有________V的电压,火线和大地之间也有________V的电压.

2．如图15－5－1所示,图甲中测电笔的笔尖A应该是________(选填“导体”或“绝缘体”).在图乙和图丙中,正确使用测电笔的是图________,当把它插入插座的左孔时氖管不亮,插入右孔时氖管发光,则说明火线在插座________孔.

图15－5－1

3．家庭电路的室内电路组成顺序是( )

A．电能表、总开关、用电器、保险盒

B．总开关、电能表、保险盒、用电器

C．电能表、保险盒、总开关、用电器

D．电能表、总开关、保险盒、用电器

4．某家庭电路的部分组成如图15－5－2所示,下列说法正确的是(

)

图15－5－2

A．图中三个插座是串联的

B．控制灯泡的开关S要接在火线上

C．带有三脚插头的用电器也可插入两孔插座

D．闭合开关S时,灯泡不亮,一定是零线某处断路

知识点 2 安全用电

5．家庭电路中,电冰箱、洗衣机等家用电器的电源插座都用三孔插座,为了安全用电,三脚插头的接地脚应与用电器的________相连.

6．根据安全用电要求填空.

第 2 页 共 6 页

图15－5－3

7．下列做法中,符合安全用电原则的是( )

A．发现有人触电,直接用手去拉触电人

B．家中新买了大功率的用电器,只更换了更粗的保险丝

C．使用测电笔时,手接触笔尾金属体

D．控制电灯的开关接在零线上

8．如图15－5－4所示是家庭电路的连接,其中完全正确的是(

)

图15－5－4

9．如图15－5－5所示是某同学设计的家庭电路,电灯开关已断开,下列说法正确的是(

)

图15－5－5

轧东卡州北占业市传业学校第五节家庭用电

精选练习

考点一、家庭电路的组成

1.〔2021•〕将经常开关的电灯，带保险盒的插座和接冰箱的三孔插座正确的接入图的电路中。

【答案】如下列图

【解析】根据开关只准接在火线上，螺丝口灯头的螺旋套只准接零线的规定，和保险丝接在火线上，三孔插座的1孔接地线，3孔接火线，2孔接零线的要求进行连线。

2.〔2021•〕如下列图，电路中打“×〞处表示断路之处，假设开关S闭合后，用试电笔测试电路中A、B、C点，那么不能使试电笔氖灯发亮的点是________。

【答案】C

【解析】试电笔氖管假设能发光，那么它必须直接或间接地与火线接触，从题图所示看，A、B均与火线接触，只有C点不发光。

3.〔2021•〕某同学家室内的电灯均正常工作，当他把“220V 8W〞的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )

A．插座处短路 B．台灯插头处短路 C．台灯开关处短路 D．台灯灯头处短路

【答案】D

【解析】从题意可判断，电路是发生了短路故障，由于插入台灯后，闭合台灯开关时，室内电灯才全部熄灭，所以排除插座和台灯插头处的短路；台灯的开关短路，它相当于开关闭合，不会导致电源短路，所以答案为D。

5.〔2021•中考〕如下列图的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是〔 〕

A．插座发生短路了 B．进户的零线断了 C．进户的火线断了 D．某盏电灯的灯丝断了 【答案】B

【解析】试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故B正确；插座处发生短路，会使保险丝熔断，故A错；进户线的火线断了，试电笔的氖管不会发光，故C错；因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错。

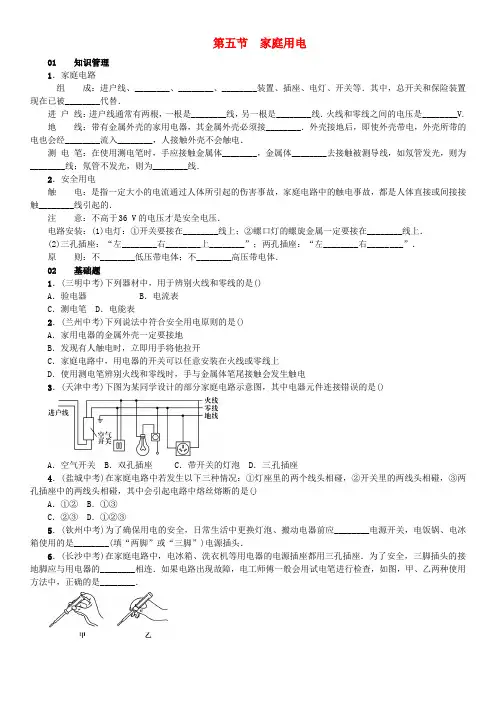

第五节 家庭用电

01 知识管理

1．家庭电路

组 成：进户线、________、________、________装置、插座、电灯、开关等．其中，总开关和保险装置现在已被________代替．

进 户 线：进户线通常有两根，一根是________线，另一根是________线．火线和零线之间的电压是________V.

地 线：带有金属外壳的家用电器，其金属外壳必须接________．外壳接地后，即使外壳带电，外壳所带的电也会经________流入________，人接触外壳不会触电．

测 电 笔：在使用测电笔时，手应接触金属体________，金属体________去接触被测导线，如氖管发光，则为________线；氖管不发光，则为________线．

2．安全用电

触 电：是指一定大小的电流通过人体所引起的伤害事故，家庭电路中的触电事故，都是人体直接或间接接触________线引起的．

注 意：不高于36 V的电压才是安全电压．

电路安装：(1)电灯：①开关要接在________线上；②螺口灯的螺旋金属一定要接在________线上．

(2)三孔插座：“左________右________上________”；两孔插座：“左________右________”．

原 则：不________低压带电体；不________高压带电体．

02 基础题

1．(三明中考)下列器材中，用于辨别火线和零线的是()

A．验电器 B．电流表

C．测电笔 D．电能表

2．(兰州中考)下列说法中符合安全用电原则的是()

A．家用电器的金属外壳一定要接地

B．发现有人触电时，立即用手将他拉开

C．家庭电路中，用电器的开关可以任意安装在火线或零线上

D．使用测电笔辨别火线和零线时，手与金属体笔尾接触会发生触电

3．(天津中考)下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()

第19页，共19页

初中物理沪科版九年级全一册第十五章第五节家庭用电练习题

一、单选题

1. 下列元件中不属于用电器的是( )

A. 电灯 B. 电动机 C. 蓄电池 D. 微波炉

2. 下列说法不正确的是( )

A. 我国家庭电路的电压为220V

B. 一节干电池电压为1.5𝑉

C. 学生实验用的小灯泡正常发光时的电流是1A

D. 人体安全电压不高于36V

3. 下列做法中符合安全用电要求的是( )

A. 用电器电线绝缘皮破损了仍继续使用

B. 在未断开电源的情况下更换灯泡

C. 在家庭电路中安装空气开关或保险丝

D. 在高压线附近放风筝

4. 如图是家庭电路的实物布线图。下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是( )

第8页，共19页 A. B. C. D.

5. 下列数据不符合事实的是( )

A. 一节新干电池的电压为2V B. 家用空调中的电流约为6A

C. 对人体的安全电压不高于36V D. 手电筒中的电流约为0.25𝐴

6. 如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是( )

A. 插座发生短路了 B. 进户的火线断了

C. 进户的零线断了 D. 某盏电灯的灯丝断了

7. 关于家里的用电器，下列数据最符合实际的是( )

A. 白炽灯的正常工作电流约为20A

B. 遥控器的干电池电压约为220V

C. 夏天空调制冷时的电流约为1A

D. 手机充电器给手机充电时的输出电压约为5V

8. 小明将电水壶插入图中插座时，灯泡L突然熄灭(家中其他电器均断开)。小明拔下电水壶插头，灯泡L不亮。用测电笔测试图中插座，左右孔氛管均发光；断开S，用测电笔测试插座，插入插座的左孔时氖管不发光，插入右孔时氖管发光。闭合S，用测电笔测试灯泡L两端时( )
