双向DCDC变换器的研究一、本文概述随着能源科技的不断进步和可再生能源的日益普及，电力电子技术在能源转换和管理中发挥着越来越重要的作用。
双向DC-DC变换器作为一种重要的电力电子设备，具有在宽范围内调节电压、实现能量的双向流动以及高效率的能量转换等特点，因此在电动汽车、储能系统、微电网等领域具有广泛的应用前景。
本文旨在对双向DC-DC变换器进行深入研究，分析其工作原理、拓扑结构、控制策略以及优化方法，以期为该领域的发展提供理论支持和实践指导。
本文将介绍双向DC-DC变换器的基本概念和分类，阐述其在不同应用场景中的重要作用。
接着，将重点分析几种典型的双向DC-DC变换器拓扑结构，包括其工作原理、性能特点以及适用场景。
在此基础上，本文将探讨双向DC-DC变换器的控制策略，包括传统的控制方法和现代的控制算法，分析各自的优缺点，并提出改进和优化方法。
本文还将关注双向DC-DC变换器的效率优化问题，研究如何通过降低损耗、提高转换效率来实现更高效的能量转换。
还将探讨双向DC-DC 变换器在实际应用中面临的挑战和问题，如电磁干扰、热管理、可靠性等，并提出相应的解决方案。
本文将总结双向DC-DC变换器的研究现状和发展趋势，展望未来的研究方向和应用前景。
通过本文的研究，期望能够为双向DC-DC变换器的设计、优化和应用提供有益的参考和启示。
二、双向DCDC变换器的基本原理与结构双向DC-DC变换器，又称为双向直流转换器或可逆DC-DC变换器，是一种特殊的电力电子装置，它能够在两个方向上进行电压和电流的转换。
这种转换器不仅可以像传统的DC-DC变换器那样将一个直流电压转换为另一个直流电压，而且还可以在两个方向上进行这种转换，即既可以实现升压也可以实现降压。
双向DC-DC变换器的基本原理基于电力电子转换技术，主要利用开关管和相应的控制策略，实现电源和负载之间的能量转换。
其核心部分包括开关管、滤波器、变压器以及相应的控制电路。
《基于LLC谐振的双向全桥DC-DC变换器的研究》篇一一、引言随着电力电子技术的快速发展，DC-DC变换器在电力系统中扮演着越来越重要的角色。
其中，基于LLC（L-C-C）谐振的双向全桥DC-DC变换器因其高效率、低电压电流应力、软开关等优点，在新能源汽车、可再生能源系统、储能系统等领域得到了广泛应用。
本文旨在研究基于LLC谐振的双向全桥DC-DC变换器的工作原理、设计方法及性能分析。
二、LLC谐振的基本原理LLC谐振变换器是一种采用电感（L）、电容（C）和电容（C）谐振的DC-DC变换器。
其基本原理是利用谐振电路中的电感和电容进行能量传递，通过调节谐振频率和输入电压来实现输出电压的稳定。
在LLC谐振变换器中，全桥电路用于实现能量的双向传递。
三、双向全桥DC-DC变换器的设计3.1 拓扑结构双向全桥DC-DC变换器主要由两个全桥电路、谐振电感、谐振电容以及整流电路等部分组成。
其中，两个全桥电路分别负责能量的输入和输出，通过控制开关管的通断来实现能量的传递。
3.2 设计步骤设计双向全桥DC-DC变换器时，首先需要根据应用需求确定输入输出电压范围、功率等级等参数。
然后，根据参数选择合适的电感、电容等元件，并确定谐振频率。
接着，设计全桥电路的开关管和控制策略，以保证能量的高效传递。
最后，进行仿真和实验验证，对设计进行优化。
四、性能分析4.1 效率分析LLC谐振的双向全桥DC-DC变换器具有高效率的特点。
在谐振状态下，开关管的电压电流应力较低，损耗较小。
此外，软开关技术进一步降低了开关损耗，提高了整体效率。
4.2 稳定性分析该变换器具有较好的输入输出电压稳定性。
通过调节谐振频率和输入电压，可以实现输出电压的快速调整和稳定。
此外，双向全桥电路的设计使得能量可以在两个方向传递，提高了系统的灵活性和可靠性。
五、实验验证及结果分析为了验证基于LLC谐振的双向全桥DC-DC变换器的性能，我们搭建了实验平台并进行了一系列实验。
大学生电子设计竞赛双向d c d c电源设计报告Company number【1089WT-1898YT-1W8CB-9UUT-92108】2013年全国大学生电子设计竞赛双向DC-DC变换器（A题）2015年8月12日摘要本系统以Buck和Boost并联，实现双向DC-DC交换，以STM32为核心控制芯片。
Buck降压模块使用XL4016开关降压型转换芯片，通过单片机闭环实现恒流输出控制。
放电回路选择Boost升压模块，以UC3843作为PWM控制器，组成电压负反馈系统，通过调整PWM的占空比，实现稳压输出。
系统能自动检测外部电源电压变化，在负载端电源较高时自动切换成充电模式，反之切换为放电状态。
系统具有过流、过压保护功能，并可对输出电压、电流进行测量和显示。
关键字：DC-DC交换；Buck；Boost；PWM控制AbstractThesystemisBuckandBoostparallel,toachievetwo-wayDC-DCexchange,STM32asthecorecontrolchip.TheBuckBuckmoduleusestheXL 4016switchBuckconverterchip,takesthecurrentsignalintheoutput,co ntrolsthefeedbackofXL4016,completestheclosed-loopcontrol,andrealizestheconstantcurrentoutput.Boostboostmodul eusesUC3843asthePWMcontrolchip,accordingtotheoutputvoltagenegat ivefeedbacksignaltoadjustthePWMsignal,theclosed-loopcontroliscarriedout,inordertoachievetheregulatoroutput.Syst emcanautomaticallyswitchchargeanddischargemode,canalsobemanuall yswitch.Thesystemhasthefunctionofovercurrentandovervoltageprote ction,andcanmeasureanddisplaytheoutputvoltageandcurrent.Keywords:bidirectionalDC-DCconverter,Buck,boost,PWMcontrol目录双向DC-DC变换器（A题）【本科组】1系统方案系统要求效率，所以恒压输出、稳流输出都应采用开关电路，鉴于本题目要求的功能，系统主要由恒压控制模块、恒流控制模块组成，另为了灵活调整输出参数并实时监控系统工作状态，运用单片机控制技术，还有支持系统控制系统工作的辅助电源。
双向DC-DC变换器摘要：双向DC/DC变换器是一种可以实现“一机两用”的设备，可用其得到能量的双向传输，并且在有些需要能量双向流动的场合，双向DC/DC变换器可大幅度减轻系统的体积、重量以及成本价值，有着重要的研究意义。
首先介绍的是双向DC/DC变换器的概念、应用场合以及其研究现状，并在此基础上分析了电压—电流型双向全桥DC/DC变换器；Buck充电模式时，高压侧开关有驱动信号，低压侧开关管驱动信号封锁，仅用功率开关管的体二极管整流；此时电路为电压型全桥结构；Boost放电模式时，低压侧开关管有驱动信号，高压侧开关管驱动信后封锁，仅用功率开关管的体二极管整流；此时电路为电流型全桥结构。
然后，分别对buck充电模式和boost放电模式的工作原理进行了分析。
最后利用Proteus软件分别对buck充电模式和boost放电模式的开环和闭环进行了仿真，给出了各部分的波形图，最后得出的仿真结果和理论一致。
关键词：双向DC-DC变换器 Buck充电模式 Boost放电模式目录前言 (3)1.方案论证 (4)1.1方案一 (6)1.2 方案二 (6)1.3 方案选择 (7)2.电路设计和原理 (7)2.1 5V电压源电路设计 (7)2.2 0.1s (8)2.2.1 引脚及功能表 (9)2.2.2 (10)2.3 计数电路设计 (11)2.4电路设计 (13)2.5显示电路设计 (14)2.6控制电路设计 (15)3.软件仿真调试 (15)3.1 软件介绍 (15)3.2 调试步骤及方法 (16)4.故障分析及解决方法 (17)5.总结与体会 (18)附录： (20)A、总体电路图 (20)B、元器件清单 (20)C、元器件功能与管脚 (21)D、参考文献 (24)前言当您电池的最后一焦耳电能被耗尽时，功耗和效率就将真正呈现出新含义。
以一款典型的手机为例，即使没有用手机打电话，LCD屏幕亮起、显示时间及正在使用的网络运营商等任务也会消耗电力。
2013年全国大学生电子设计竞赛双向DC-DC变换器（A题）2015年8月12日摘要本系统以Buck和Boost并联，实现双向DC-DC交换，以STM32为核心控制芯片。
Buck降压模块使用XL4016开关降压型转换芯片，通过单片机闭环实现恒流输出控制。
放电回路选择Boost升压模块，以UC3843作为PWM控制器，组成电压负反馈系统，通过调整PWM的占空比，实现稳压输出。
系统能自动检测外部电源电压变化，在负载端电源较高时自动切换成充电模式，反之切换为放电状态。
系统具有过流、过压保护功能，并可对输出电压、电流进行测量和显示。
关键字：DC-DC交换；Buck；Boost；PWM控制AbstractThe system is Buck and Boost parallel, to achieve two-way DC-DC exchange, STM32 as the core control chip.The Buck Buck module uses the XL4016 switch Buck converter chip, takes the current signal in the output, controls the feedback of XL4016, completes the closed-loop control, and realizes the constant current output. Boost boost module uses UC3843 as the PWM control chip, according to the output voltage negative feedback signal to adjust the PWM signal, the closed-loop control is carried out, in order to achieve the regulator output.System can automatically switch charge and discharge mode, can also be manually switch. The system has the function of over current and over voltage protection, and can measure and display the output voltage and current.Key words: bidirectional DC-DC converter, Buck, boost, PWM control目录1系统方案 (1)1.1 升、降压电路的论证与选择 (1)1.2 系统组成及控制方法 (1)2系统理论分析与计算 (2)2.1 电路设计与分析 (2)2.1.1 提高效率的方法 (2)2.1.2 控制回路分析 (2)2.2 控制方法分析 (2)2.3 升压、降压电路参数计算 (3)2.3.1 元件选取 (3)2.3.2 电感计算 (3)3电路与程序设计 (4)3.1电路的设计 (4)3.1.1系统总体框图 (4)3.1.2 充电系统原理 (4)3.1.3 放电系统原理 (5)3.2程序的设计 (5)3.2.1程序功能描述与设计思路 (5)3.2.2程序流程图 (5)4测试方案与测试结果 (6)4.1测试方案 (6)4.2 测试条件与仪器 (7)4.3 测试结果及分析 (7)4.3.1测试结果(数据) (7)4.3.2测试分析与结论 (7)附录1：电路原理及实物 (8)附录2：主要程序片段 (9)双向DC-DC变换器1系统方案系统要求效率，所以恒压输出、稳流输出都应采用开关电路，鉴于本题目要求的功能，系统主要由恒压控制模块、恒流控制模块组成，另为了灵活调整输出参数并实时监控系统工作状态，运用单片机控制技术，还有支持系统控制系统工作的辅助电源。
双向DC-DC变换器双向DC-DC变换器摘要：以FPGA和TM4C123G为控制核心，设计制作了双向DC-DC变换器。
本系统主要包括Buck/Boost双向DC-DC变换电路、电压电流釆样电路和辅助电源电路等，其中以Buck/Boost变换电路为核心，完成锂电池组的充、放电，采用闭环反馈系统，实时监测锂电池组的电压、电流，经过PID调节，控制输出PWM 波，从而控制Buck/Boost变换电路。
经测试，变换器可实现恒流充电, 且充电电流在1~2A内可调，步进值可设定，电流控制精度^.<0.12%,测量精度<0.192%,变换器充电效率〃点98.54%,放电效率//,>97.99%,且系统具有过充保护功能，阈值电压％=(24±0.032并，能自动转换工作模式并保持^2=(30±0.010)V O经称量，双向DC-DC变换器、测控电路与辅助电源三部分总重量为368g o此外，系统可识别充电、放电两种模式，并实时显示充、放电的电流与电压，人机交互性良好。
关键词：BDC；锂电池；PWM； PID；过充保护1方案论证1.1方案比较与选择1.1.1双向DC-DC 主回路方案一:非隔离式Buck/Boost BDCBuck 变换器和Boost 变换器的二极管换成双向开关后具有同样的结构，构 成Buck/Boost BDC,图1为其拓扑结构。
在Buck/Boost BDC 中，由于必和S 】均 可流通双向电流，因此电感L 中的电流一直保持连续状态。
当电感电流恒大于 零时，能量由％流向匕，是Boost 变换器，锂电池放电；当电感电流恒小于零 时，能量由匕流向％,是Buck 变换器，锂电池充电。
图1非隔离式Buck/Boost BDC 拓扑结构方案二：隔离式Buck/Boost BDC非隔离式Buck/Boost BDC 中插入髙频变压器便构成隔离式Buck/Boost BDCo 图2为其拓扑结构。
2015年全国大学生电子设计竞赛双向 DC-DC 变换器（A 题）[本科组]参赛学校：淮阴工学院参赛编号：HA011队员姓名：刘新邵慧洁甄将军指导老师：陈万刘保连2015年8月15日摘要随着科技和生产的发展，双向DC-DC变换器在诸如电动车动力系统，直流不停电电源等场合的应用越来越多。
双向 DC-DC 变换器应用于能量双向流动的场合可以大幅度减轻系统的体积重量和成本。
根据电池组充放电要求以及变换器的输入输出参数，在硬件电路设计中，采用了基于同步整流buck变换器的双向DC-DC电路结构，设计了基于STC89C52单片机的控制器，该控制器采样了双向DC-DC变换器的输出电压和充电电流，并通过软件计算得出功率器件的开关信号和充电电流指令，以达到精确控制充电电流的目的。
测试结果表明，本设计主要实现双向DC-DC变换器对电池组的充放电功能，达到了双向DC-DC变换器（本科组）基本部分和发挥部分的要求。
关键词：双向DC/DC 变换，buck-boost电路，充放电模式1系统方案1.1 DC／DC变换模块的论证和选择方案一：非隔离级联型DC-DC型拓扑结构变换器：它的不足之处是它开关器件和二极管数目都比通常的双向DC-DC变换器增加了一倍，而且由于每一时间段里主电流都要流经两个半导体器件，通态损耗也高一些。
图1-1 非隔离级联型DC-DC电路原理图方案二：非隔离双向buck-Boost型拓扑结构变换器：它是将buck变换器和boost变换器结合到同一电路上。
这种双向buck-boost电路可以较好的实现能量的双向流动，结构简单，所用器件少而且便于控制，易于实现，且效率比双向全桥DC-DC电路大大提高。
图1-2 非隔离双向buck-boost型电路原理图理想选择。
1.2 单片机控制方案的论证和选择方案一：采用80C51类单片机控制方案编译器能自动完成变量的存储单元的分配，编程者可以方便地进行信号处理算法和程序的移植。
2015年全国大学生电子设计竞赛论文A题：双向DC-DC变换器2015年8月15日双向DC-DC变换器（A题）摘要本设计采用PWM技术来实现双向DC—DC变换，可由外部电源给锂电池充电，当外部电源低于30伏时则由锂电池直接给负载供电，且两者可以根据外部电源电压与锂电池电压的高低进行自动切换。
本设计使用BUCK（直流斩波降压电路）电路实现恒流充电，采用BOOST（直流斩波升压拓扑电路）实现锂电池给负载恒压供电。
本设计使用STM32为主控模块，主要采用TL494来产生单路PWM波，该PWM波进入半桥驱动芯片IR2401后可产生两路互补的PWM波，以此驱动相应大功率场效应管，该驱动方式属于同步整流的范围，因此其效率可达到90%以上。
关键字：DC-DC ，STM32 ，BOOST电路，BUCK电路，同步整流AbstractThis design uses PWM technology to achieve two-way DC - DC transform, which can be charged by the external power to the lithium battery, when the external power supply is lower than 30 volts, and the two can automatically switch according to the voltage of the external power supply voltage and the lithium battery. The design uses BUCK (DC chopper circuit) circuit to achieve constant current charging, using BOOST (DC chopper boost topology) to achieve a lithium battery power supply to the load. This design use the STM32 as the main control module, the main use of TL494 to produce a single PWM wave, the PWM wave after entering the half bridge driver chip IR2401 can generate two complementary PWM wave, so as to drive the corresponding high power field effect transistor, the drive is the synchronous rectification range, so the effect rate reached more than 90%. Keywords: DC - DC, STM32, BOOST circuit, buak circuit, synchronous rectifier一、方案论证及比较1.拓扑方案的选择和论证方案一：使用LM2596分别做两个电路，一个用MAX417和LM2596做恒流源，实现外部电源给电池恒流充电，另一路使用LM2596作恒压源，实现电池给负载供电。
2015年全国大学生电子设计竞赛双向DC-DC变换器（A题）2015年8月15日摘要本系统以STM32单片机为主控制器，以非隔离式Buck-Boost型电路为核心，设计并制作用于电池储能装置的双向DC-DC变换器，实现可按键设定亦可自动转换电池充放电模式的功能。
系统由STM32内部寄存器及扩展口功能，加上按键模块、集成运放模块、LCD液晶显示模块、双向DC-DC变换电路组成。
提高了电源效率，有效的保护了电路，经测试，系统能够实现基础部分所有要求。
关键词：DC-DC变换器；高效率；STM32；电流控制精度BbstractThis system is given priority to with STM32 MCU controller, with the isolation type Buck - Boost circuit as the core, the design and construction of double DC - DC converter for battery energy storage device, implement key setting can be automatically switched to the battery charging and discharging mode function.System of STM32 internal registers and extension mouth function, and key module, integrated operational amplifier module, LCD liquid crystal display module, two-way DC - DC conversion circuit.Improve the efficiency of the power, the effective protection circuit, after the test, the system can realize all basic requirements.Keywords:DC-DCconverter;Highefficiency;STM32;Current control accuracyI目录一、系统设计 (1)1.1 设计思路 (1)1.2 方案论证与选择 (1)1.2.1DC/DC的论证与选择 (1)1.2.2电路过流保护方式的论证与选择 (1)1.2.3控制系统的论证与选择 (1)二、系统理论分析与计算 (2)2.1双向DC/DC输入输出计算 (2)2.2 电流精度及变化率计算 (2)三、电路设计 (3)3.1电路的设计 (3)四、程序设计 (3)4.1程序功能描述 (3)4.2程序流程图 (3)五、系统测试 (4)5.1 测试条件与仪器 (4)5.2 测试结果及分析 (4)5.2.1电流误差及变化率测试 (4)5.2.2充电电流变化率测试 (4)5.2.3变换器的效率测试 (4)5.3测试分析与结论 (5)六、参考文献 (5)附录一电路原理图 (6)附录二主要程序 (6)I I一、系统设计1.1 设计思路以STM32单片机为控制器，通过键盘设置电池充放电功能模式，该模式采用STM32内部3个12bit、18通道AD快速采集DC/DC模块双向输入、输出值，并通过STM32内部D/A输出及集成运放模块控制DC/DC 模块实现恒流恒压，从而能够实现对电池组的充放电，电流步进值精准可调，变换效率大大提高。

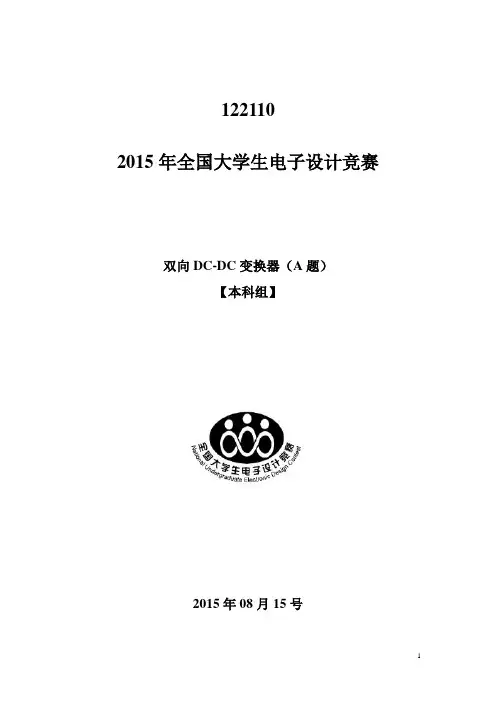

2015年全国大学生电子设计竞赛双向DC-DC变换器（A题）2015年8月15日摘要本设计主要由双向DC-DC变换电路、测控显示电路、辅助电源三部分构成，其中双向DC-DC变换电路降压部分采用XL4016开关降压型DC-DC转换芯片，最高转换效率可达93%，升压部分采用XL6019开关型升压/降压芯片，具有低纹波，输入范围广，转换效率高的特点。
恒流部分采用PWM控制原理，形成一个闭环回路，控制电流恒定，恒压部分完全由硬件控制，单片机辅助控制的方式。
以上部分确保系统满足题目要求，实现恒流充电，恒压放电，过压保护功能，并且有着较高的转换效率。
在本次设计中恒压部分完全有硬件控制，硬件自身形成一个闭环控制回路，对电压进行调节使其恒定题目要求的精度范围。
单片机通过光耦电路的工作与停止，恒流部分由PWM调节占空比，使其恒流。
关键字电池充放电升压降压XL4016 XL6019 STM32目录一、系统方案 (1)1、双向DC-DC变换电路的论证与选择 (1)2、测量控制方案和辅助电源的论证与选择 (1)3、控制方法的论证与选择 (1)二、系统理论分析与计算 (2)三、电路与程序设计 (3)1、电路的设计 (3)（1）系统总体框图 (3)2、程序的设计 (5)（1）程序功能描述与设计思路 (5)（2）程序流程图 (6)3、程序流程图 (7)四、测试仪器与数据分析 (7)附录1：电路原理图 (9)附录2：源程序 (10)双向DC-DC变换器（A题）【本科组】一、系统方案本设计主要由双向DC-DC变换电路、测控显示电路、辅助电源三部分构成，其中双向DC-DC变换电路降压部分采用XL4016开关降压型DC-DC转换芯片，最高转换效率可达93%，升压部分采用XL6019开关型升压/降压芯片，具有低纹波，输入范围广，转换效率高的特点。
恒流部分采用PWM控制原理，形成一个闭环回路，控制电流恒定，恒压部分完全由硬件控制，单片机辅助控制的方式。
以上部分确保系统满足题目要求，实现恒流充电，恒压放电，过压保护功能，并且有着较高的转换效率。
1、双向DC-DC变换电路的论证与选择方案1:由降压斩波变换电路(即Buck变换电路)和升压斩波变换电路（即Boost 电路）组成双向DC-DC变换电路，分别各使用一个全控型器件VT（IGBT或MOSFET）,对输入直流电源进行斩波控制通过调整全控型器件VT的控制信号占空比来调整输出电压。
方案2：采用XL4016开关型降压芯片和XL6019开关型升压/降压芯片构成升压、降压电路具有低纹波，内助功率MOS,具有较高的输入电压范围，内置过电流保护功能与EN引脚逻辑电平关断功能。
综合以上两种方案，考虑到时间的限制，选择了比较容易实现的方案2。
2、测量控制方案和辅助电源的论证与选择由于瑞萨单片机开发套件数量有限，所以我们选择了一款相对便宜，速度快，性价比较高的STM32103V8T6作为控制器，显示部分由于收到题目对作品重量的要求，选择了质量轻，分辨率较高的0.96寸OLED屏幕显示。
由于市场上所售开关电源模块的，纹波大的因素，所以辅助电源选择了一个较小的9V变压器，进行，整流滤波作为辅助电源。
3、控制方法的论证与选择方案1：采用PWM调节占空比的方法控制降压芯片的控制端，达到控制恒流和控制恒压的目的，采用PWM调节软件较为复杂，而且PWM调节较为缓慢，软件控制难度大。
方案2：恒压部分完全有硬件控制，硬件自身形成一个闭环控制回路，对电压进行调节使其恒定题目要求的精度范围。
单片机通过光耦电路的工作与停止，恒流部分由PWM调节占空比，使其恒流。
综合以上两种方案，选择软件较为简单，硬件较为复杂的方案2。
二、系统理论分析与计算1、充电电路设计分析充电电路也就是一个降压电路，并且要求是一个恒流源，本次竞赛选取XL4016为核心降压芯片，其结构如图所示。
管脚定义如下典型应用电路如下2.2 放电电路设计分析XL6019是一款专为升压、升降压设计的单片集成电路，可工作在DC5V到40V输入电压范围，低纹波，内置功率MOS。
XL6019内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空比从0~90%之间线性变化。
内置过电流保护功能与EN脚逻辑电平关断功能。
典型应用电路如下2.1 充电电路设计分析充电电路也就是一个降压电路，并且要求是一个恒流源，本次竞赛选取XL4016为核心降压芯片，其结构如图所示。
XL4016降压模块电路图如下所示2.2 放电电路设计分析XL6019是一款专为升压、升降压设计的单片集成电路，可工作在DC5V到40V输入电压范围，低纹波，内置功率MOS。
XL6019内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空比从0~90%之间线性变化。
内置过电流保护功能与EN脚逻辑电平关断功能。
典型应用电路如下三、电路与程序设计1、电路的设计（1）系统总体框图（图3-1）系统总体框图如图3-1所示，主要由辅助电源、测控电路、双向DC-DC变换电路等组成，辅助电源为测控电路供电，测控电路用于检测和控制双向DC-DC电路，以及电压电流的采集与控制。
（2）降压电路原理降压电路采用XL4016型8A，180KHz，40V，PWM降压型直流对直流转换器，最大效率可达96%。
输出1.25V到36V可调，8A恒定输出电流能力。
如下图3-2所示为XL4016降压部分电路图，通过对FB引脚的控制，可有效的实现电流及电压的控制。
该转换器外围器件少，低纹波，调节简单，内置短路保护功能。
PWM占空比0%到100%连续可调。
（图3-2）（3）升压电路原理图升压电路使用XL6019型220KHz、60V、5A开关电流升压/降压型DC-DC转换器。
可工作在DC5V到40V输入电压范围，低纹波，内置功率MOS、XL6019内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空比从0~90%之间线性变化。
内置过流保护功能与EN脚逻辑电平关断功能。
使用单片机控制EN引脚实现对升压模块开启与关断。
（图3-3）（4）测控电路电路原理图测控电路如图3-4所示，通过电阻分压滤波后，使用单片机ADC采样，得到输入、输出电压，以及电流和2.5V基准电压，使用TL431产生2.5V基准电压用于矫正。
恒压恒流控制使用单片机输出PWM，经滤波后使用LM358跟随，增强驱动能力，同时可减小输入控制端的能量消耗。
使用比较器比较设定值与输出值，再控制芯片的工作状态。
（图3-4）电源为减小高频干扰，辅助电源使用220V到9V普通变压器，经整流滤波后使用7812和HT7333分别输出12V和3.3V电压为LM358和单片机小系统板供电。
2、程序的设计（1）程序功能描述与设计思路1、程序功能描述根据题目要求，软件部分实现测量显示，切换模式，充电过压保护，控制调节系统。
2、程序设计思路（1）、首先进行，按键，OLED各个内设初始化；（2）、进行按键扫描；（3）、判断模式；（4）、进行PWM控制电流，让输出为横流模式；（5）、扫描按键；（6）进行打开光耦，让升压模块工作；3程序流程图1、系统总框图Vin/V out2、程序流程图四、测试仪器与数据分析4.1 测试仪器5位半数字万用表，4位半万用表4．2测试数据与分析当I1=2A，U2=30V时，测得I2=1.47A，U1=20V，由此计算效率为97%。
（4）放电模式下，保持U2=30V，计算效率，数据如下：当U2=30V时，I2=1.02A，U1=18.9V，I1=0.63A，由此计算效率为98%。
以上数据可以说明，本次设计的双向DCDC变换器，各项指标均在题设范围内，是符合要求的。
附录1：电路原理图9附录2：源程序#include "adc.h"#include "delay.h"#include "sys.h"#include "usart.h"#include "delay.h"#include "led.h"#include "beep.h"#include "key.h"#include "exti.h"#include "wdg.h"#include "myiic.h"#include "timer.h"Int main(){void Adc_Init(void){RCC->APB2ENR|=1<<2;GPIOA->CRL&=0XFFFF0000;//ͨµÀ10/11ÉèÖÃRCC->APB2ENR|=1<<9;RCC->APB2RSTR|=1<<9;RCC->APB2RSTR&=~(1<<9);RCC->CFGR&=~(3<<14);RCC->CFGR|=2<<14;ADC1->CR1&=0XF0FFFF;ADC1->CR1|=0<<16;ADC1->CR1&=~(1<<8);ADC1->CR2&=~(1<<1);ADC1->CR2&=~(7<<17);ADC1->CR2|=7<<17;ADC1->CR2|=1<<20;ADC1->SQR1|=0<<20;ADC1->SMPR2&=~(7<<3);ADC1->SMPR2|=7<<3;ADC1->CR2|=1<<0;ADC1->CR2|=1<<3;while(ADC1->CR2&1<<3);ADC1->CR2|=1<<2;while(ADC1->CR2&1<<2);}u16 Get_Adc(u8 ch){ADC1->SQR3&=0XFFFFFFE0;ADC1->SQR3|=ch;ADC1->CR2|=1<<22;while(!(ADC1->SR&1<<1));/return ADC1->DR;}u16 Get_Adc_Average(u8 ch,u8 times) {u32 temp_val=0;u8 t;for(t=0;t<times;t++){temp_val+=Get_Adc(ch);delay_ms(5);}return temp_val/times;}}。
