双吸中开离心泵结构特点及工作原理
单级双吸离心泵工作原理简单的用白话文说：入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。
S/SH型泵是单级、双吸、泵壳水平中开式离心泵。供输送清水及物理化学性质类似于水的液体，介质温度80℃,若连端轴承通以冷却水，介质温度可达130℃，改变叶轮、密封、轴封的材料，可以汲送含有泥沙的浑水，泵的轴承一般采用软填料，如有特殊订货要求，也可装机械密封。该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。
SH/S/SA双吸中开离心泵故障及排除方法：
故障 原因 消除方法
1、泵不吸水，压力表及真空表指针剧烈跳动 1、注水不够多；
2、管路或仪表漏气。 1、再往泵内注水；
2、拧紧堵塞漏气处。
2、泵不吸水，真空表显示高度真空。 1、底阀没打开或已淤塞；
2、吸水管路阻力太大；
3、吸水高度太高。 1、校正或列换底阀；
2、清洗或更换吸水管路；
3、降低吸水高度。
3、泵不出水，压力表显示有1、出水管路阻力太大； 1、检查或缩短出水管路；
苏华泵业
压力。 2、旋转方向不对；
3、叶轮堵塞；
4、转速不够。 2、纠正电动机旋转方向；
3、清洗叶轮；
4、提高转速。
4、流量不足或扬程太低。 1、叶轮或进出水管路阻塞；
2、双吸密封环磨损过多或叶轮损坏；
3、转速低于规定值； 1、清洗叶轮或管路；
2、更换损坏的零件；
双级离心泵的工作原理
双级离心泵是一种特殊的离心泵,它由两个叶轮串联构成。第一级叶轮将液体从入口吸入并赋予一定的动能,然后液体进入第二级叶轮,在第二级叶轮中继续获得动能,最终从出口高速喷出。
1. 工作过程
- 液体从泵入口进入,首先被第一级叶轮吸入。
- 在第一级叶轮的作用下,液体获得一定的动能和压力。
- 液体经过一个扩压室,流向第二级叶轮。
- 进入第二级叶轮后,液体获得进一步的动能和压力增加。
- 最后,液体从出口高速喷出,完成输送。
2. 优点
- 双级结构可提高单级泵的扬程,从而使泵能输送液体到更高的位置。
- 效率较高,能耗较低,适用于大流量、高扬程的输送场合。
- 结构紧凑,占地面积小。
3. 应用
双级离心泵广泛应用于城市供水系统、工业循环冷却系统、消防给水系统等领域,尤其适合于需要较高扬程的场合。
双级离心泵利用两级叶轮的串联作用,将液体赋予较高的动能和压力,从而实现高扬程、大流量的输送,是一种高效、紧凑的泵类型。
图2-1 离心泵活页轮 2-2 离心泵
离心泵结构简单,操作容易,流量均匀,调节控制方便,且能适用于多种特殊性质物料,因此离心泵是化工厂中最常用的液体输送机械;近年来,离心泵正向着大型化、高转速的方向发展;
2.2.1 离心泵的主要部件和工作原理
一、离心泵的主要部件
1．叶轮
叶轮是离心泵的关键部件,它是由若干弯曲的叶片组成;叶轮的作用是将原动机的机械能直接传给液体,提高液体的动能和静压能;
根据叶轮上叶片的几何形式,可将叶片分为后弯、径向和前弯叶片三种,由于后弯叶片可获得较多的静压能,所以被广泛采用;
叶轮按其机械结构可分为闭式、半闭式和开式即敞式三种,如图2-1所示;在叶片的两侧带有前后盖板的叶轮称为闭式叶轮c图；在吸入口侧无盖板的叶轮称为半闭式叶轮b图；在叶片两侧无前后盖板,仅由叶片和轮毂组成的叶轮称为开式叶轮a图;由于闭式叶轮宜用于输送清洁的液体,泵的效率较高,一般离心泵多采用闭式叶轮;
叶轮可按吸液方式不同,分为单吸式和双吸式两种;单吸式叶轮结构简单,双吸式从叶轮两侧对称地吸入液体见教材图2－3;双吸式叶轮不仅具有较大的吸液能力,而且可以基本上消除轴向推力;
2．泵壳
泵体的外壳多制成蜗壳形,它包围叶轮,在叶轮四周展开成一个截面积逐渐扩大的蜗壳形通道见图2－2;泵壳的作用有：①汇集液体,即从叶轮外周甩出的液体,再沿泵壳中通道流过,排出泵体；②转能装置,因壳内叶轮旋转方向与蜗壳流道逐渐扩大的方向一致,减少了流动能量损失,并且可以使部分动能转变为静压能;
若为了减小液体进入泵壳时的碰撞,则在叶轮与泵壳之间还可安装一个固定不动的导轮见教材图2-4中3;由于导轮上叶片间形成若干逐渐转向的流道,不仅可以使部分动能转变为静压能,而且还可以减小流动能量损失;
注意：离心泵结构上采用了具有后弯叶片的叶轮,蜗壳形的泵壳及导轮,均有利于动能转换为静压能及可以减少流动的能量损失;
3．轴封装置
离心泵的工作原理，离心泵的结构特点

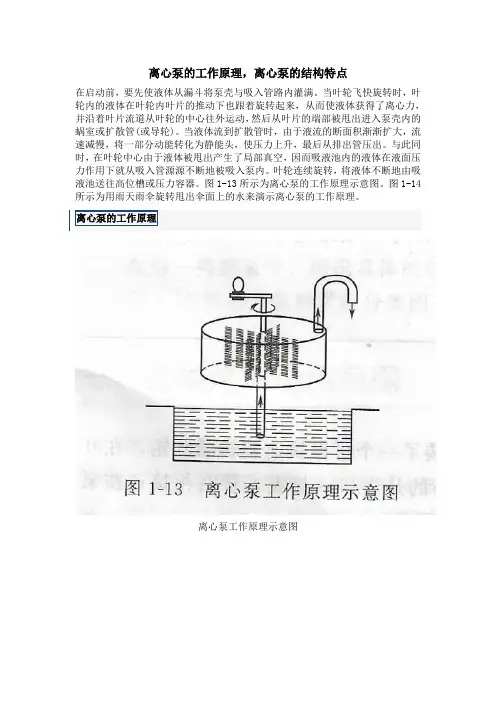

在启动前，要先使液体从漏斗将泵壳与吸入管路内灌满。当叶轮飞快旋转时，叶轮内的液体在叶轮内叶片的推动下也跟着旋转起来，从而使液体获得了离心力，并沿着叶片流道从叶轮的中心往外运动，然后从叶片的端部被甩出进入泵壳内的蜗室或扩散管(或导轮)。当液体流到扩散管时，由于液流的断面积渐渐扩大，流速减慢，将一部分动能转化为静能头，使压力上升，最后从排出管压出。与此同时，在叶轮中心由于液体被甩出产生了局部真空，因而吸液池内的液体在液面压力作用下就从吸入管源源不断地被吸入泵内。叶轮连续旋转，将液体不断地由吸液池送往高位槽或压力容器。图1-13所示为离心泵的工作原理示意图。图1-14所示为用雨天雨伞旋转甩出伞面上的水来演示离心泵的工作原理。
离心泵的工作原理
离心泵工作原理示意图
离心泵工作原理演示
离心泵能输送液体是依靠高速旋转的叶轮使液体受到离心力的作用，故名为离心泵。图1-15所示为离心泵装置，离心泵进出管线上的管路附件，对泵的正常操作作用很大，底阀是一个止回阀，它的作用是保证启动前往泵内灌的液体不会由吸入管流走。滤网则可防止吸液池内的杂物进入管道或泵壳造成堵塞。离心泵启动时，若泵体和吸入管内没有液体，它是没有抽吸液体的能力的，因为它的吸人口和排出口是相通的，叶轮中无液体而只有空气时，由于空气的密度比液体的密度小得多，不论叶轮怎样高速旋转，叶轮进口都不能达到吸液所需要的真空度，即产生的离心力就很小，因而在叶轮中心区所形成的低压不足以将吸液池(贮槽)内的液体吸人泵内，而不能吸液。这种由于泵内存有空气造成离心泵不能吸液的现象称为气缚现象，如图1-16所示。因此，离心泵在启动前必须将泵体和吸人管内灌满液体或抽出空气。
离心泵装置安装示意图
离心泵的气蚀现象
离心泵没有自吸能力，所以在启动离心泵前必须灌泵，为防止灌入泵壳内的液体因重力流人低位槽内，在泵吸人管路的入口处装有止逆阀(底阀)。如果泵的位置低于槽内液面，则启动前无需人工灌泵，借助位差液体可自动流人泵内。
