光合测定仪方法测定叶片光合参数光合作用是植物生长的基本过程之一，也是生态系统中能量流动的重要环节。
测定植物叶片的光合参数，可以帮助我们了解植物的光合效率、光合速率等重要指标，对于研究植物生长、环境适应性等具有重要的意义。
而光合测定仪是进行叶片光合参数测定的重要设备，本文将介绍利用光合测定仪方法测定叶片光合参数的过程及相关注意事项。
一、光合测定仪的原理光合测定仪是利用光合作用原理测定植物叶片的光合参数的仪器。
其基本原理是通过控制光照条件、测定光合作用产生的氧气释放量或二氧化碳的吸收量来计算叶片的光合速率、光合效率等光合参数。
光合测定仪一般包括光源、叶片固定装置、气体收集系统和数据采集系统等部分，通过精密的控制和测量，可以获取叶片光合参数的精确数据。
二、测定叶片光合参数的步骤1. 实验前准备：选择健康的叶片作为实验材料，并在实验前将叶片放置于光照充足的环境中，使其适应光照条件。
对光合测定仪进行相关的校准和检查工作，确保仪器的正常工作状态。
2. 叶片准备：将挑选好的叶片置于光合测定仪的叶片固定装置上，并调整好叶片的位置，使其能够充分接受光照，确保光合作用能够正常进行。
3. 光照条件设置：根据实验设计要求，设置合适的光照条件，包括光照强度、光照周期等参数。
通常情况下，实验开始前需要进行一段时间的暗适应，以消除叶片的暗呼吸作用影响。
4. 数据采集：启动光合测定仪的数据采集系统，开始进行光合作用的测定。
根据实验设计，通常会记录一定时间内的氧气释放量或二氧化碳吸收量等相关数据，以便后续计算光合速率等光合参数。
5. 数据处理：根据采集到的数据，进行相关的处理和计算，得出叶片的光合速率、光合效率等光合参数。
还可以进一步分析不同条件下叶片光合参数的变化趋势。
6. 结果分析：根据实验结果，进行光合参数的分析和比较，探讨影响光合作用的因素，以及叶片的光合能力和适应性等相关问题。
三、注意事项1. 实验材料的选择和处理要合理，保证实验的可重复性和可比性。

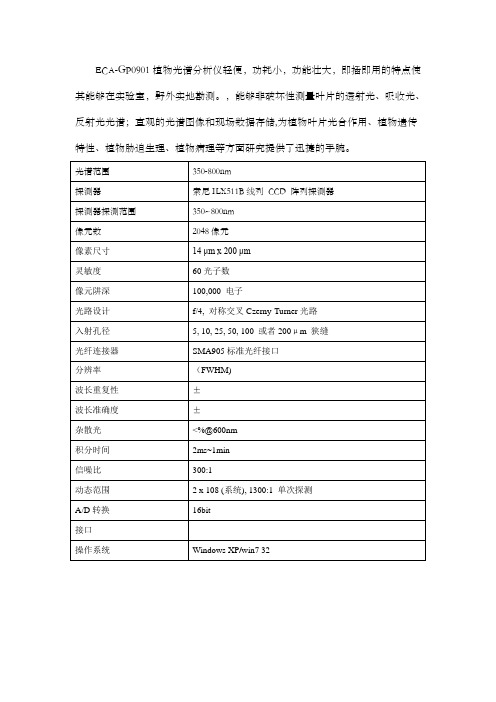

ECA-GP0901植物光谱分析仪轻便，功耗小，功能壮大，即插即用的特点使其能够在实验室，野外实地勘测。
，能够非破坏性测量叶片的透射光、吸收光、反射光光谱；直观的光谱图像和现场数据存储,为植物叶片光合作用、植物遗传一仪器示意及接口说明:USB线接口，与计算机连接光纤接口，与叶片夹连接1主机充电口，与充电器连接，给叶片夹充光源开关，ON 开OFF关，左面为参考光开关，测量时两个全开光纤接口，测量透过率时连接光纤接口，测量反射率时连接2叶片夹与叶片夹连接头与主机连接头3光纤主机叶片夹计算机4使用时仪器连接图采集暗电流（背景噪声）光谱线，光纤与叶片夹连接方法，叶片夹开关不开采集参考光谱线，光纤与叶片夹连接方法，叶片夹参考光开关打开采集透过率光谱线，光纤与叶片夹连接方法，叶片夹两个开关全部打开采集反射率光谱线，光纤与叶片夹连接方法，叶片夹两个开关全部打开5各种光谱线采集时叶片夹与光纤的连接方法及开关使用说二、软件安装（通过安装光盘安装软件程序）一、打开光盘中的双击setup文件安装程序，安装目录C：program文件夹。
二、若是安装进程中显现问题，退出后安装光盘文件下的三个安装文件，以后安装文件。
3、程序安装完成后，USB连接植物光谱分析仪，在设备治理其中硬件驱动程序中更新驱动程序，驱动文件选择C盘文件下的memspectro文件（即软件安装位置）注：假设是安装并设置好了以后仍无法正常利用，那么需要卸载并把该安装的残余目录删除掉再认真依照本手册具体步骤从头安装，假设数次不成功以后请与本公司技术人员联系，切勿擅自采取不适当方法处置本高周密度仪器，由用户采取不适当方法引发的损坏本公司不予负责。
二、软件利用双击桌面的程序快捷方式或在开始-程序菜单中点选软件图标启动软件。
1.启动软件界面：2.软件操作说明：软件界面左侧工具栏中的按钮别离是“刷新光谱仪连接”、“选择模式”“移动模式”、“放大模式”、“缩放至适合大小”、“滚轮X轴缩放”、“滚轮Y轴缩放”、“缩放至初始大小”、“复制图像”、“复制数据”、“保留数据”图标。
所需试剂标定配比：NaHCO3溶液：称取分析纯的NaHCO3（0.084g）和KCL（7.45g）蒸馏水溶解后定容至1000ml（浓度分别为0.001mol/L NaHCO3和0.1mol/L KCL）储存于棕色瓶中备用。
标准PH缓冲液：PH 6.868和PH 9.182(市场有售或自配)氯化钾溶液：称取分析纯的氯化钾结晶体23.36g，用蒸馏水溶解后定容至100ml，浓度为3mol/L.放置溶液到反应室里需要用厂家提供的针管往里打6管（也就是60ml）仪器操作说明:一、打开仪器箱取出仪器和测量气室，气室是放置在仪器半圆开孔的位置；如仪器没有和气室连接请把进出气口连线连接到气室；二、打开仪器左右两侧的弹簧扣，抓住把手拉开主机外壳，这个时候可以看到仪器的主机；三、在仪器主机左侧有分别有主机开关、TF插槽和充电口，用户在收到仪器后首先需要先充下电，插上我们给配置的充电器后，如果充电器上的灯为红色那就需要继续充电一直到充电器上的灯变为绿色，这个时候表示充电已经完成仪器可以使用。
然后需要查上我们给配的TF卡。
四、主机操作1、按下仪器左侧的电源开关，启动后屏幕会直接显示测量界面；（如下图：其中NO表示样品号，09:10:11是当前时间，T为测量温度，CO2为测量的二氧化碳浓度、R为呼吸速率；）2、【设置参数】按ESC可以退出测量界面到设置界面；(Data and Time表示时间日期设定)显示上图界面后按ENT键进入设置时间日期，按上键调整数字，按下键切换到下一位，设置完成后按ESC保存退出；然后按下键：(Demarcate Menu表示设置标定菜单)显示上图界面后按ENT键进入，进入后其他的都无需理会，只需要看CO21这个项目，当这个项目中的数值稳定后按一下ENT键，这个时候我们会看到CO21和CO22的数值相同，这表示我们已经标定成功，然后按ESC键直接退出此页面；然后按下键：(Interval Time表示设置测量结果的保存间隔时间)显示上图界面后按ENT键进入，这个界面会显示0001MIN 表示测量结果保存的间隔时间为1分钟一次，用户可以自行调整测量保存间隔时间，按下键调整数字，按上键切换移位。
光合速率测定仪操作方法
光合速率测定仪操作方法通常包括以下步骤：
1. 准备工作：将光合速率测定仪放在光亮适宜的地方，确保其与电源连接良好。
检查仪器是否处于正常状态。
2. 校准仪器：使用校准溶液或标准样品校准仪器，以确保测定结果的准确性。
3. 准备植物样品：选择需要测定的植物样品，并进行必要的处理，如剪切、清洗等。
4. 安装植物样品：将植物样品放置在测定仪器中的样品槽或样品夹中，确保样品能够充分接触到光源。
5. 设定实验参数：根据实验需要，设定测定仪器的参数，如光强度、温度、测定时间等。
6. 启动测定：确认样品已经安装好后，启动测定仪器，开始测定过程。
7. 记录数据：在测定过程中，记录光合速率数据，包括时间、光合速率值等。
8. 数据处理：根据实验需要，对测得的数据进行处理和分析，如计算平均值、
绘制曲线等。
9. 清洁仪器：测定完成后，及时清洁仪器，以确保下次使用的准确性和可靠性。
注意事项：
- 操作过程中要注意安全，并按照仪器的使用说明进行操作。
- 测定仪器的使用和维护需要遵循相关的操作规范，定期进行维护和保养。
- 如果不熟悉仪器的使用方法，建议先阅读仪器的操作手册或咨询相关专业人士。
光合仪使用说明及注意事项光合仪是一种用于测定植物光合作用活性的仪器，通过测量植物叶片的光合速率来评估植物对光能的利用效率。
使用光合仪可以帮助研究人员了解植物对光的利用情况，以及光照强度、CO2浓度等环境因素对光合作用的影响。
下面给出光合仪的使用说明及注意事项。
使用说明：1.准备工作：a.检查仪器电源是否通电，仪器是否处于待机状态。
b.连接好所需的传感器，确认传感器与仪器的连接稳固。
c.打开仪器，并选择相应的实验模式。
2.样品准备：a.选取新鲜健康的叶片作为样品。
避免使用受损或病虫害的叶片。
b.将叶片从植物上剪下后立即放入培养皿中，避免叶片晒伤或水分蒸发。
c.保持叶片的新鲜度，如果需要进行长时间的实验，请将叶片放入湿润的纸巾或塑料袋中保存。
3.测量操作：a.将准备好的样品放置在光合仪的样品台上。
确保叶片与台面接触紧密，避免空气对流影响测量结果。
b.调整仪器的光强度和CO2浓度，以模拟实际环境中的光合条件。
c.开始测量前，请等待数分钟，确保仪器读数稳定后开始记录数据。
d.记录测量结果，并根据需要调整光强度、CO2浓度等参数进行进一步实验。
4.保存数据：a.在每次实验完成后，将测得的数据保存到计算机或外部存储设备中，以备后续分析使用。
b.鉴于光合作用数据的复杂性，建议将数据导入专门的数据分析软件进行处理和统计。
注意事项：1.按照仪器的使用手册正确操作仪器，以避免操作不当导致的仪器损坏或测量结果的不准确性。
2.选取健康的叶片作为样品，以保证测量结果的可靠性。
受损的叶片可能会影响光合作用活性的测量。
3.保持样品的新鲜度，尽量在样品采集后立即开始测量，避免样品的水分蒸发和叶片的晒伤。
4.仪器的传感器与仪器的连接要牢固，避免因传感器接触不良导致测量结果的误差。
5.在进行实验前，先进行预热操作，使仪器读数稳定后再进行测量。
6.根据实际需求选择适当的光强度和CO2浓度进行测量，光照强度过强或CO2浓度过高都可能会影响测量结果。
光合测定仪使用方法光合测定仪是一种用于测定植物光合作用速率的仪器。
它通过测量植物在光照下吸收二氧化碳和释放氧气的速率来确定光合作用的速率。
下面是光合测定仪的使用方法。
1. 准备工作在使用光合测定仪之前，需要进行一些准备工作。
首先，检查仪器是否完好无损，所有零部件是否齐全。
其次，准备好所需的试剂和标准溶液。
最后，将光合测定仪放置在光线充足的地方，并连接好电源。
2. 校准仪器在使用光合测定仪之前，需要对仪器进行校准。
首先，将仪器置于室温下，然后按照说明书的要求进行校准。
校准过程中需要注意仪器的精度和准确性，以确保测量结果的可靠性。
3. 准备样品在进行光合测定之前，需要准备好样品。
首先，选择一些健康的植物叶片作为样品。
然后，将叶片放入测定仪的样品室中，并将室门关闭。
在进行测定之前，需要让样品在光线充足的环境中适应一段时间，以确保测量结果的准确性。
4. 进行测量在准备好样品之后，可以开始进行测量。
首先，将测定仪的参数设置为所需的测量条件，例如光照强度、温度等。
然后，按下测量按钮，开始测量。
在测量过程中，需要注意观察仪器的指示灯和显示屏，以确保测量结果的准确性。
5. 记录数据在完成测量之后，需要将测量结果记录下来。
可以将数据记录在纸质表格或电子表格中。
在记录数据时，需要注意记录测量条件、样品信息和测量结果等相关信息，以便后续分析和处理。
6. 分析数据在记录完数据之后，需要对数据进行分析和处理。
可以使用统计软件或手动计算的方法进行数据分析。
在分析数据时，需要注意数据的可靠性和准确性，以确保分析结果的可靠性。
总之，光合测定仪是一种非常重要的实验仪器，可以用于测定植物光合作用速率。
在使用光合测定仪时，需要注意仪器的校准、样品的准备、测量条件的设置、数据的记录和分析等相关事项，以确保测量结果的准确性和可靠性。
光合作用测定仪详细操作步骤步骤1：仪器设置1.将光合作用测定仪放置在平稳的桌面上，并确保仪器电源已打开。
2.接通仪器电源，并确保所有的仪器指示灯都点亮。
步骤2：样品准备1.选择合适的植物样品，如叶绿体丰富的植物叶片。
2.在离仪器不远的地方摘取样品，尽量避免阳光照射时间过长。
3.将样品放置在冰盒中，以防止样品的新陈代谢过程影响测量结果。
4.使用剪刀或刀片将样品修剪成合适的大小，以适应光合作用测定仪的测量范围。
步骤3：样品装载1.打开光合作用测定仪的样品装载台，并将样品放置在装载台上。
2.轻轻调整装载台，使得样品与仪器之间的接触尽可能均匀。
3.关闭样品装载台，并确保样品被牢固地固定在装载台上。
步骤4：测量参数设置1.按照仪器说明书的要求，调整光合作用测定仪的参数设置，如测量光强度、测量时间等。
2.对于不同的样品和实验目的，可以适当调整测量参数。
步骤5：测量开始1.确保仪器已经设置好参数，并按下开始测量的按钮。
2.仪器会自动开始光合作用速率的测量。
3.在测量过程中，可以观察测量仪器上的指示灯和显示屏，以了解光合作用速率的实时变化。
步骤6：测量结果记录1.在测量过程中，仪器会自动记录光合作用速率的数据。
2.将测量结果记录在实验笔记本上，并标注相关的实验条件和样品信息。
步骤7：数据分析1.将测量得到的光合作用速率数据导出到计算机上。
2.使用合适的数据分析软件，对数据进行统计和分析。
3.根据需要，可以绘制图表或进行其他数据处理和解释。
步骤8：清洁和关机1.在实验结束后，清洁光合作用测定仪的装载台和所有接触样品的部分。
2.关闭光合作用测定仪的电源，并断开电源插头。
以上是光合作用测定仪的详细操作步骤。
在操作过程中，需要遵循仪器使用说明书和实验室安全规范，确保实验的准确性和安全性。
光合仪的使用方法
嘿，朋友们！今天咱来聊聊光合仪的使用方法，这玩意儿可神奇啦！就像一个能窥探植物秘密的小魔盒。
拿到光合仪，先别急着摆弄，得像对待宝贝似的好好瞅瞅它。
看看那些按钮、接口，心里有个底儿。
这就好比你要去一个新地方，不得先熟悉熟悉路线嘛！
然后呢，就是给它装上电池或者连上电源，让它“吃饱喝足”有能量干活儿呀。
这就跟人一样，没力气怎么干活呢，对吧？
接下来，就是要把光合仪和植物亲密接触啦！把那个测量头小心翼翼地放在植物叶子上，就像给植物戴上了一个特别的帽子。
哎呀，你可别太粗鲁，把叶子弄疼了可不好。
设置参数的时候可得细心点，就像做饭放盐一样，多了少了都不行。
温度、光照强度啥的，都要根据实际情况调整好。
这可不是闹着玩的，弄错了可就得不到准确的数据啦。
在测量的过程中，你得耐心等待呀，可别像个猴子似的坐不住。
就好比钓鱼，你得等着鱼儿上钩呀。
看着那些数据一点点出来，是不是感觉很神奇？就好像在一点点揭开植物的神秘面纱。
测量完了，可别拍拍屁股就走人。
得把数据好好记录下来，这可是你的宝贝呀。
不然等你想用的时候找不到，那不就傻眼啦？
说真的，光合仪这东西真的很有趣。
你想想，通过它你能知道植物是怎么进行光合作用的，这多了不起呀！就好像你是植物的好朋友，能了解它们的小秘密。
总之，使用光合仪要细心、耐心、有爱心。
把它当成你的好伙伴，好好对待它，它也会给你带来惊喜的。
怎么样，是不是觉得很有意思呀？赶紧去试试吧！
原创不易，请尊重原创，谢谢!。
一、光合测定基本原理地球上的植物均是以光合作用为基本物质生产过程，人类和大多数的动物都是以植物这种基本生产过程所产生的一定形式物质，如果实、种子为生存条件的。
特别是人类赖以生存的粮食生产过程95%以上的物质均是通过作物将空气中CO2和根部吸收的水分，在太阳光所提供的能量和叶片的叶绿体中合成的有机物质，这种植物将CO2和水合成有机物质放出氧气的过程称为光合作用。
如何测定出光合作用的速率，对广大农业科技者和从事植物类研究人员是十分重要的。
测定光合速率的方法很多，如根据有机物的积累有半叶法，群体净同化率测定，根据O2的释放有气相O2释放法，吉尔森呼吸仪法，液相O2释放的化学滴定，氧电极法，但应用最多是根据CO2的吸收测定光合速率。
根据CO2的吸收测定光合速率有化学滴定法、PH 法、同位素法，最常用的而且快速准确的方法是红外线CO2气体分析仪法。
１、CO2测定红外线气体分析根据由异原子组成的具有偶极矩的气体分子如CO2，CO，H2O，SO2，CH3，NH4，NO等在2.5~25um的红外光区都有特异的吸收带，CO2在中段红外区的吸收带有４处，其中４.26um的吸收带最强，而且不与H2O相互干扰。
红外线CO2分析就是通过检测CO2对４.26um光谱的吸收来测定光合作用过程中CO2的变化量。
因为CO2吸收的４.26um红外光能与其吸收系数（Ｋ）、气体的浓度（Ｃ）和测定的气室长度（Ｌ）有关，并服从比尔一兰伯特定律：Ｅ＝E o e-KCL因为测定仪在设计过程中将确定了E o（初级始发能量）和Ｌ（气室长度），-Ｋ，e 为常数，而Ｅ（测定未端的能量）就有了与C（被测气体浓度）的对应关系，通过测定E 就可测定出CO2浓度。
红外线CO2分析的优点：①灵敏度高，可以测定到1.0、0.5甚至0.1uml.mlo-l（即ppm）的CO2浓度；②反应快速，响应时间短，可测定出光合速率瞬时变化；③易实现自动化，智能化的测定。
ECA光合测定仪采用单片机的智能管理技术，除了监测光合作用过程中的CO2变化外，还同时监测蒸腾作用过程中的水分变化以及测定相应的光合有效辐射（PAR），温度（包括叶室温度（CT）和叶片温度（LT）），并根据这些测定参数自动计算出相应的光合速率（Pn），蒸腾速率（Tr）水分利用效率（WUE）、气孔阻抗Sr。
2、水分测定植物在进行光合作用同时伴随着蒸腾过程发生。
水分通过气孔向周围空气环境释放水分。
通过监测湿度的变化计算出蒸腾速率。
湿度测定是采用高分子湿敏电容技术。
技术原理：高分子薄膜式湿敏元件应用的是平板电容器原理，在绝缘基片上依次形成下电极感湿膜，上电极感湿膜，膜是聚酰亚胺高分子聚合物，它吸收环境空气中的水分后，其介电常数发生变化，从而引起电容量变化，达到反映湿度的目的。
其中电容量与湿度的关系，可用一线性方程近似表达：c = a + b xc: 湿敏电容电容值a: 常数b: 湿敏电容与湿度的相关系数x: 相对湿度值由于湿敏电容的高分子薄膜可以做得极薄（微米级），所以元件其中BG1和BG2组成间歇振荡器，振荡频率为800KH Z，C2为固定电容，C1湿敏电容，当C1发生变化时，振荡的频率和占容比将发生变化，将这种变化通过Q1进行缓冲放大，输出和湿度相对应的电压值，送到AＤ电路进行模数转换。
3、温度测定温度是光合作用和蒸腾作用过程中的重要条件，同时是计算机光合速率和蒸腾速率的参数之一，也是在计算气孔阻抗中叶片温度（LT）和周围空气温度（CT）是重要能数。
温度测定原理为：采用半导体温度二极管，利用PN结之间的电压随温度而变化特点，其温度系约为2mv/℃。
其PN结端电压V随温度变化符合关系式：V0=Vg0-（KT/q）·ln(aTr/lc)Vg0为温度为0时PN结的端电压，K为波尔兹曼常数，q是电子电荷，T是绝对温度a,r.为PN常数。
Ic为流过ＰＮ结的电流，当Ic一定时，ＶＯ与Ｔ在-50℃-150℃时有近似线性关系。
本光合仪采用直径为0.5ｍｍ的半球形封装的半导体温度传感器，由于封装体积很小，所以反应速度快，滞后性小，能较好的反映叶面温度和环境温度，具体实现电路如图：１其中Ｉ０50℃的温度变换为０－一般光谱范围ECA光合测定仪的ＰＡＲ是前者范围。
该技术原理为：ＰＡＲ测定采用多层叠加滤光和光敏半导技术，即采用硅光电二极管，利用光生伏特效应将光能转化为电能，在光照照射下能在Ｐ区和Ｎ区之间形成光生电动势，把ＰＮ结连接起来，电路中就有电流流过，电流大小与光照强度成相关性。
其优点是稳定性好和重现性好，动态范围宽，温湿度特性优良和几乎没有疲劳特性。
硅光电二极管的短路电流与光照强度有较好的线性关系，当选择适当的滤光片对光谱进行选择，则硅光电二极管输出电流即和所选光谱的光强呈线性关系。
具体电路为： Q1V0D1图３光合有效辐射测定电路示意图Ｄ１为硅光电二极管，Ｑ１为电流电压转换电路,将O-2742uEm-2.s-1微爱因斯坦的光强转换为0-5V输出电压，送到AD电路进行模数转换。
二、ECA光合测定仪结构原理1、工作原理ECA光合测定仪是利用先进的单片机技术对相应的CO2浓度、湿度、温度（LT、CT）和光合有效辐射（PAR）传感器信号进行采集，经数据处理计算出光合速率（Pn），蒸腾速率（Tr），水分利用效率（WUE）和气孔阻抗（SR），同时可显示打印，数据存储和计算机通讯（见图4）。
光合过程传感器信号感测数据采集与处理2（（的浓度变化，并将CO 2浓度变化量（O-1000ppm ）转化为AD 电路所需的标准电压讯号（0-5V ）；处理中心将输入的5种模拟量（CO 2、RH 、PAR 、CT 、LT ）进行多路选择、模数（A/D ）转换、数据采集与滤波，计算并将测定结果显示和打印输出（或存贮并与计算机通讯）。
1 空气流量计 2微型打印机 3 CPU 大型显示屏幕 4 功能键 5 电池盒 6 气路切换阀 7 气路进出口 8 碱石灰管 9 信号输入 10 电源开关 11 保险 12 CO 2调零旋钮恢复键13 CO 2跨度调节旋钮 14 背光开关键盘 15 空气气泵开关 16 流量调节 17 显示调节 18 充电插口 19 信号线及气路管 20 手柄开关21 光合有效辐射探头 22叶室图5 ECA 光合测定系统整机结构三、 ECA 光合测定仪的性能及用途ECA 光合测定仪主要用于农作物、果蔬、牧草等植物以光合为主的多种生理指标和生态因子的测定，该仪器具有以下特点：a) 特殊配置：选用先进的单片机对测定过程中各路变化的信号进行自动采集和处理，配置全点阵液晶宽屏显示器，可实现多信息的菜单式显示和光标引导下的简便操作，显示器装有背景光可在弱光和黑暗下进行测定操作；仪器内嵌24字符微型打印机，可即时将测定过程及最终结果以4种可选择的方式打印出来，也可进行数据存储和与计算机通讯。
b) 使用方便：体积小，重量轻，可随身携带，单人操作，任意移动，气路和电路连接明确，操作方式及测定、计算结果以不同层次的菜单显示出来，可在光标引指下进行菜单界面参数输入、信息分析和结果输出的操作，叶室为自动弹启和锁紧方式，测定时装卸叶片十分方便。
c) 性能优良：所用的传感器为最新研制的产品，AD 转换精度高，测量的稳定性、精度、重视性和时间响应同于和优于国外同类先进仪器；可在开路或闭路，单叶或群体的任意选择状态下，同时测定光合速率（PH ）、蒸腾速率（TR ）、气孔阻抗（SR ）和水分利用效率（WUE ），以及二氧化碳浓度（CO 2）、相对湿度（RH ）、光合有效辐射（PAR ）T 和温度（T ）等项指标。
d) 适用广泛：配有不同类型的叶室、能广泛用于大田作物、果树、蔬菜、森木、牧草等多种植物不同形状叶片的测定。
配有标准化免维护电池，可进行交、直流两种方式供电，野外、室内均可使用。
还可以根据用户的需要，设计和制做特用的同化箱和呼吸反应器，测定群体光合作用和土壤、种子、昆虫等呼吸作用。
e) 技术参数： 9 1221 22 20 191 2 3 4 5 6 7 8 11 13 16 15 18 10 14 17××四、 ECA 光合测定系统操作说明1．启动与调解1．1接通电源 在启动之前连接好气路和电路。
气路连接见图6。
闭路测量叶室出气口接主机进气口，叶室进气口接主机出气口；开路测量叶室出气口接主机进气口，其它不连接。
闭路开路图.1．1. 2 充电 每节电池可以连续工作5小时左右。
当电压不足时，需及时充电。
ECA 光合测定仪主机所配备电源是由GP0108充电器经对其结构和功能改进后作为ECA 主机充电电源。
在电源上有两个充电插孔，一般情况应只充一块电池，特殊情况可充两块电池充电方式分常规电和快速充电。
①常规充电：先接电池后接通220V 电源，电源指示灯亮，电池指示灯闪烁，常亮充满。
②快速充电：先接通220V 电源，指示灯亮，再接入电池。
③电池维护：电池使用前或长时间不用时都需要充电，仪器使用完毕后电池应及时充电，带电保存，长时间不使用时一个月充电一次，每三个月电池放电到无电、再充满一次。
1．1.３背景光 当光线不足、屏幕菜单显示不清时，可拨动后面板上的背景光开关“←→”至“开”一侧，以增加显示的清晰程度。
２.主机操作2．1启动 键和键（以下用↓表示按某键），这时屏幕上出现：２.2２例1：将 例2：将9点15分20秒改为10点30分返回上一级菜单至主菜单返回上一级菜单至主菜单2.42.5参数输入在测定方式选择后，返回主菜单日期，测定方式和参数确定后，在主菜单状态下进入测定RH 稳定上2.71、2、3、4、一、仪器故障1、仪器运输时要防雨淋、防爆晒、防强烈冲击。
2、仪器应放在阴凉处及湿度小于85%R.H的室内。
空气内无腐蚀气体。
（三）制造厂保证在用户遵守保管和使用规则的情况下，以制造厂发货给用户之日起，十四个月内产品因质量不良而发生损坏或不能正常工作，制造厂将无偿地为用户修理或更换产品零部件。
附 1 各种光强和光合单位的换算一、同类光源单位间的换算1）照度单位l lx=l lumen m-21ft-c(candle)=l lumen ft-21 ft-c=10.7639 lx2) 辐射照度单位l ly(Langley)min-1=l cal cm-2min-1l W(watt)m-2=l J(joule)m-2s-1=10-3 rge cm-2s-1=1.433×10-3 cal cm-2min-1l BTU(British thermal unit)ft-2h-1=4.521×10-3 cal cm-2min-13) 光量子辐射密度单位l Ue(microeinstein)m-2sec-1=6.02×1017 Quanta m-2sec-1=6.02×1017 photons m-2sec-1二、不同光源单位间的换算1）太阳光10万lx≈0.57cal cm-2min-1l mEm-2sec-1≈0.31 cal cm-2min-12)太阳灯10万lx≈0.51cal cm-2min-1l mEm-2sec-1≈0.31 cal cm-2min-13）氙气灯10万lx≈0.51cal cm-2min-1l mEm-2sec-1≈0.31 cal cm-2min-14）白炽灯10万lx≈0.58～0.60 cal cm-2min-1l mEm-2sec-1≈0.29 cal cm-2min-15)白色萤光灯10万lx≈0.42～0.44 cal cm-2min-1l mEm-2sec-1≈0.32 cal cm-2min-1三、光合速率与蒸腾速率l ngCO2dm-2h-1=0.6313 u molCO2m-2s-1l umolCO2m-2s-1=1.584 mgCO2dm-2h-1l ngH2Odm-2h-1=1.5432 unol H2Om-2s-1l unalH2 m-2s-1=0.6480 H2Omgdm-2h-1。
