实验报告OSPF动态路由的配置

实验五动态路由协议ospf设置一、实验目的1．理解动态路由协议OSPF 的原理。

2．掌握动态协议路由协议OSPF的配置方式。

3．理解OSPF区域的意义。

二、实验环境实验拓扑图如下所示：三、实验步骤（1）如图所示完成拓扑图的建立,如图1-1所示。

图1-1 拓扑图（2）如图所示配置路由器各接口及主机的IP地址。

(按照图中所标识的网络号，自行分配地址)PCO:如图1-2所示。

图1-2 PC0IP地址配置ROUTER3：Router(config)#interface Serial0/0/0Router(config-if)#ip addre 192.168.0.6 255.255.255.252Router(config-if)#no shutdownRouter(config-if)#interf s0/0/1Router(config-if)#ip addre 192.168.0.9 255.255.255.252Router(config-if)#no shutdow（3）如图所示区域划分，在路由器上配置ospf协议。

ROUTER1:Router(config)#router ospf 1Router(config-router)#netw 172.16.1.0 0.0.0.255 area 2Router(config-router)#netw 192.168.0.4 0.0.0.3 area 0Router(config-router)#netw 192.168.0.0 0.0.0.3 area 0（4）运行show ip route命令，查看各个路由器的路由表ROUTER0:172.16.0.0/24 is subnetted, 4 subnets第2章局域网硬件·5·C 172.16.1.0 is directly connected, FastEthernet0/1C 172.16.2.0 is directly connected, FastEthernet0/0O IA 172.16.3.0 [110/66] via 172.16.1.2, 00:00:42, FastEthernet0/1O IA 172.16.4.0 [110/67] via 172.16.1.2, 00:00:42, FastEthernet0/1192.168.0.0/30 is subnetted, 3 subnetsO IA 192.168.0.0 [110/65] via 172.16.1.2, 00:00:52, FastEthernet0/1O IA 192.168.0.4 [110/65] via 172.16.1.2, 00:00:52, FastEthernet0/1O IA 192.168.0.8 [110/129] via 172.16.1.2, 00:00:52, FastEthernet0/1ROUTER1172.16.0.0/24 is subnetted, 4 subnetsC 172.16.1.0 is directly connected, FastEthernet0/0O 172.16.2.0 [110/2] via 172.16.1.1, 00:01:24, FastEthernet0/0O IA 172.16.3.0 [110/65] via 192.168.0.2, 00:01:19, Serial0/0/0O IA 172.16.4.0 [110/66] via 192.168.0.2, 00:01:19, Serial0/0/0192.168.0.0/30 is subnetted, 3 subnetsC 192.168.0.0 is directly connected, Serial0/0/0C 192.168.0.4 is directly connected, Serial0/0/1O 192.168.0.8 [110/128] via 192.168.0.6, 00:01:54, Serial0/0/1ROUTER2:172.16.0.0/24 is subnetted, 4 subnetsO IA 172.16.1.0 [110/65] via 192.168.0.1, 00:02:31, Serial0/0/0O IA 172.16.2.0 [110/66] via 192.168.0.1, 00:02:31, Serial0/0/0C 172.16.3.0 is directly connected, FastEthernet0/0O 172.16.4.0 [110/2] via 172.16.3.1, 00:02:36, FastEthernet0/0190.168.0.0/30 is subnetted, 1 subnetsC 190.168.0.8 is directly connected, Serial0/0/1192.168.0.0/30 is subnetted, 3 subnetsC 192.168.0.0 is directly connected, Serial0/0/0O 192.168.0.4 [110/128] via 192.168.0.1, 00:03:06, Serial0/0/0O 192.168.0.8 [110/192] via 192.168.0.1, 00:03:06, Serial0/0/0ROUTER3:172.16.0.0/24 is subnetted, 4 subnetsO IA 172.16.1.0 [110/65] via 192.168.0.5, 00:01:53, Serial0/0/0O IA 172.16.2.0 [110/66] via 192.168.0.5, 00:01:53, Serial0/0/0O IA 172.16.3.0 [110/129] via 192.168.0.5, 00:01:53, Serial0/0/0O IA 172.16.4.0 [110/130] via 192.168.0.5, 00:01:53, Serial0/0/0192.168.0.0/30 is subnetted, 3 subnetsO 192.168.0.0 [110/128] via 192.168.0.5, 00:02:28, Serial0/0/0C 192.168.0.4 is directly connected, Serial0/0/0C 192.168.0.8 is directly connected, Serial0/0/1ROUTER4:172.16.0.0/24 is subnetted, 4 subnetsO IA 172.16.1.0 [110/66] via 172.16.3.2, 00:09:41, FastEthernet0/1 O IA 172.16.2.0 [110/67] via 172.16.3.2, 00:09:41, FastEthernet0/1 C 172.16.3.0 is directly connected, FastEthernet0/1C 172.16.4.0 is directly connected, FastEthernet0/0192.168.0.0/30 is subnetted, 3 subnetsO IA 192.168.0.0 [110/65] via 172.16.3.2, 00:09:41, FastEthernet0/1 O IA 192.168.0.4 [110/129] via 172.16.3.2, 00:09:41, FastEthernet0/1 O IA 192.168.0.8 [110/193] via 172.16.3.2, 00:09:41, FastEthernet0/1 （5）测试整个网络的连通性，如图1-3所示。

OSPF动态路由配置OSPF（Open Shorted Path First，最短路径优先）是一个链路状态路由协议，OSPF能对网络的变化作快速的响应，它是在网络变化时以触发方式进行更新的。

OSPF检测到网络发生变化时，产生链路状态通告（Link State Advertisement，LSA），LSA用组播的方式扩散到所有的近邻路由器，邻近路由器收到LSA后，用它来更新自己的链路状态数据库（Link State Database，LSDB），同时还把LSA扩散到别的路由器。

这样LSA 被所有的路由器所接受，并且用来更新链路状态数据库。

一、实验内容1、OSPF动态路由配置二、实验目的1、知道OSPF的工作原理2、掌握OSPF路由的配置过程三、网络拓朴四、实验设备1、两台思科（Cisco）3620路由器（配置4个以太网接口）2、两台安装有 windows 98/xp/2000操作系统的主机3、若干交叉网线4、思科（Cisco）专用控制端口连接电缆五、实验过程（需要将相关命令写入实验报告）1、将路由器、交换机、主机根据如上图示进行连接2、设置主机的IP地址、子网掩码和默认网关3、配置RouterA各接口IP地址并激活接口Router> enableRouter# configure terminalRouter(config)# hostname RouterARouterA(config)# interface ethernet 0/0RouterA(config-if)# ip address 192.168.20.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exitRouterA(config)# interface ethernet 0/2RouterA(config-if)# ip address 192.168.10.1 255.255.255.0RouterA(config-if)# no shutdownRouterA(config-if)# exit4、配置RouterB各接口IP地址并激活接口Router> enableRouter# configure terminalRouter(config)# hostname RouterBRouterB(config)# interface ethernet 0/0RouterB(config-if)# ip address 192.168.20.2 255.255.255.0RouterB(config-if)# no shutdownRouterB(config-if)# exitRouterB(config)# interface ethernet 0/2RouterB(config-if)# ip address 192.168.40.1 255.255.255.0RouterB(config-if)# no shutdownRouterB(config-if)# exit5、配置RouterA路由器OSPF动态路由RouterA(config)# router ospf 100RouterA(config-router)# network 192.168.10.0 0.0.0.255 area 0RouterA(config-router)# network 192.168.20.0 0.0.0.255 area 0RouterA(config-router)#exit6、配置RouterB路由器OSPF动态路由RouterB(config)# router ospf 100RouterB(config-router)# network 192.168.20.0 0.0.0.255 area 0RouterB(config-router)# network 192.168.40.0 0.0.0.255 area 0RouterB(config-router)# exit7、显示RouterA的路由表信息RouterA# show ip routeC 192.168.20.0 is directly connected, Ethernet0/0C 192.168.10.0 is directly connected, Ethernet0/2192.168.40.0 [110/10] via 192.168.40.1, 00:00:10, Ethernet0/0 8、显示RouterB的路由表信息RouterB# show ip routeC 192.168.20.0 is directly connected, Ethernet0/0C 192.168.40.0 is directly connected, Ethernet0/2192.168.10.0 [110/10] via 192.168.10.1, 00:10:09, Ethernet0/09、显示RouterA的链路状态数据库信息RouterA# show ip ospf databaseOSPF Router with ID (192.168.20.1) (Process ID 100)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count192.168.10.1 192.168.20.1 0 0x80000007 0x5604192.168.20.1 192.168.20.1 0 0x80000003 0x8678192.168.40.1 192.168.40.1 0 0x80000009 0x370510、显示RouterB的链路状态数据库信息RouterB# show ip ospf databaseOSPF Router with ID (192.168.40.1) (Process ID 100)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count192.168.20.2 192.168.40.1 0 0x80000002 0x2709192.168.10.1 192.168.20.1 0 0x80000005 0x4490192.168.40.1 192.168.40.1 0 0x80000001 0x3849六、思考问题1、采用OSPF协议，路由器中有哪三个表，请分别说明其作用。

实验四、OSPF单区域动态路由配置实验（1）实验四OSPF单区域动态路由配置实验一、实验目的：（1）联系理论知识，加深对ospf路由协议工作原理的理解和掌握。

（2）通过实验，掌握在路由器上配置单区域ospf路由协议的方法，掌握针对ospf路由的常用查看和测试命令。

二、实验内容（1）实验拓扑：（2）实验步骤：地址分配表（3）实验要求a)使用下列要求配置 RA 编址和OSPFv2 路由：- IPv4 编址取决于地址分配表- 进程ID 1- 路由器ID 1.1.1.1- 每个接口的网络地址- LAN 接口设置为被动接口（请勿使用 default 关键字）b)使用下列要求配置 RB 编址、OSPFv2 路由和OSPFv3 路由：- 根据地址分配表进行IPv4 和IPv6 编址- OSPFv2 路由要求：进程ID 1Router ID 2.2.2.2每个接口的网络地址LAN 接口设置为被动接口（请勿使用 default 关键字）步骤同上，不再重复- OSPFv3 路由要求：启用IPv6 路由进程ID 1Router ID 2.2.2.2在每个接口上启用OSPFv3c)使用下列要求配置 RC 编址和OSPFv3 路由：- 根据地址分配表进行IPv6 编址将Gigabit Ethernet 0/0 本地链路地址设置为FE80::3 - OSPFv3 路由要求：启用IPv6 路由进程ID 1Router ID 3.3.3.3在每个接口上启用OSPFv3步骤同上，不再重复，自行配置d)使用相应地址来配置PC。

- PCB 和 PCC IPv6 编址必须将本地链路FE80 地址用作默认网关。

单击PC机，进入desktop页面，点击ip configuration选项进行ipv4和ipv6地址的配置，并完成上述分配表文档e)检验您的配置并测试连接- OSPF 邻居应当已建立并且路由表是完整的- PCA 和PCB 之间的ping 应该成功- PCB 和PCC 之间的ping 应该成功。

1. 了解动态路由协议的基本原理和工作机制；2. 掌握RIP和OSPF两种动态路由协议的配置方法；3. 通过实验，提高网络配置和故障排查能力。

二、实验环境1. 路由器：2台Cisco 2960系列路由器；2. 计算机客户端：2台PC机；3. 网线：2根直通网线，2根交叉网线；4. 路由器配置软件：Tera Term或PuTTY。

三、实验拓扑实验拓扑图如下：```+------+ +------+ +------+| PC1 |---->| R1 |---->| R2 |---->| PC2 |+------+ +------+ +------+```四、实验步骤1. 配置PC1和PC2的IP地址、子网掩码和默认网关；2. 配置R1和R2的接口IP地址、子网掩码和默认网关；3. 配置R1和R2的RIP动态路由协议；4. 验证PC1和PC2之间的连通性；5. 配置OSPF动态路由协议，验证网络连通性；6. 修改R1或R2的配置，观察网络连通性变化，分析故障原因。

1. 配置PC1和PC2的IP地址、子网掩码和默认网关PC1的IP地址：192.168.1.1，子网掩码：255.255.255.0，默认网关：192.168.1.2PC2的IP地址：192.168.2.1，子网掩码：255.255.255.0，默认网关：192.168.2.22. 配置R1和R2的接口IP地址、子网掩码和默认网关R1的接口配置如下：R1(config)#interface FastEthernet0/0R1(config-if)#ip address 192.168.1.2 255.255.255.0R1(config-if)#no shutdownR1的接口配置如下：R2(config)#interface FastEthernet0/0R2(config-if)#ip address 192.168.2.2 255.255.255.0R2(config-if)#no shutdown3. 配置R1和R2的RIP动态路由协议R1的RIP配置如下：R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0R2的RIP配置如下：R2(config)#router ripR2(config-router)#network 192.168.1.0R2(config-router)#network 192.168.2.04. 验证PC1和PC2之间的连通性在PC1上ping PC2的IP地址，发现无法ping通。

《网络原理与技术实验》实验报告实验名称：路由器OSPF动态路由配置，路由器综合路由配置评分：________班级：学号：姓名：实验目的：●掌握OSPF协议的配置方法：●掌握查看通过动态路由协议OSPF学习产生的路由；●熟悉广域网线缆的链接方式；实验原理：OSPF开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。

属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。

OSPF 路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用OSPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

实验拓扑图：实验步骤：新建packet tracer拓扑图（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

（2）路由器之间通过V35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置OSPF路由协议。

（5）在路由器R1、R2上配置OSPF路由协议。

（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相同信；PC1IP: 192.168.1.2Submask: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.2.2Submask: 255.255.255.0Gateway: 192.168.2.1S3560enconf thostname S3569vlan 10exitvlan 20interface fa 0/10switchport access vlan 10exitint fa 0/20switchport access vlan 20exitinterface vlan 10ip address 192.168.1.1 255.255.255.0 no shutdownexitinterface vlan 20ip address 192.168.3.1 255.255.255.0 no shutdownendshow ip route //空的conf tip routingrouter ospf 1network 192.168.1.0 0.0.0.255 area 0 network 192.168.3.0 0.0.0.255 area 0 endshow ip route实验程序执行结果：实验二实验目标：掌握综合路由器的配置方法；掌握查看通过路由重分布学习产生的路由；熟悉广域网线缆的链接方式；技术原理：为了支持本设备能够运行多个路由协议进程，系统软件提供了路由信息从一个路由进程重分布到另一个路由进程的功能。

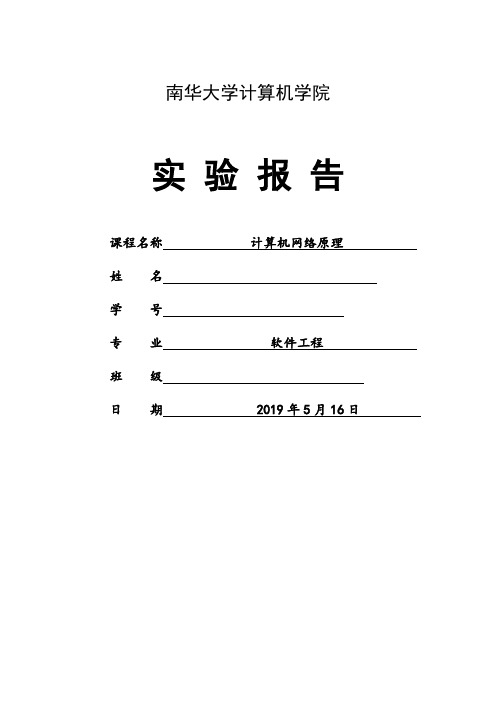

南华大学计算机学院实验报告课程名称计算机网络原理姓名学号专业软件工程班级日期 2019年5月16日路由器OSPF动态路由配置实验目的●掌握OSPF协议的配置方法：●掌握查看通过动态路由协议OSPF学习产生的路由；●熟悉广域网线缆的链接方式；实验背景假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。

现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。

为了简化网管的管理维护工作，学校决定采用OSPF协议实现互通。

技术原理●OSPF开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。

属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。

OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

实验步骤●新建packet tracer拓扑图●（1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1。

●（2）路由器之间通过V35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。

●（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

●（4）在S3560上配置OSPF路由协议。

●（5）在路由器R1、R2上配置OSPF路由协议。

●（6）将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。

（7）验证PC1、PC2主机之间可以互相同信；实验设备PC 2台；Switch_3560 1台；Router-PT 2台；直连线；交叉线；DCE 串口线PC1IP: 192.168.1.2Submask: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.2.2Submask: 255.255.255.0Gateway: 192.168.2.1S3560enconf thostname S3569vlan 10exitvlan 20interface fa 0/10switchport access vlan 10exitint fa 0/20switchport access valn 20exitinterface valn 10ip address 192.168.1.1 255.255.255.0 no shutdownexitinterface vlan 20ip address 192.168.3.1 255.255.255.0 no shutdownendshow ip routeconf trouter ospf 1network 192.168.1.0 0.0.0.255 area 0 network 192.168.3.0 0.0.0.255 area 0 endshow ip routeR1enconf thostname R1interface fa 0/0no shutdownip address 192.168.3.2 255.255.255.0exitinterface serial 2/0no shutdownclock rate 64000ip address 192.168.4.1 255.255.255.0 endshow ip routeconf trouter ospf 1network 192.168.3.0 0.0.0.255 area 0 network 192.168.4.0 0.0.0.255 area 0 endshow ip routeR2enconf thostname R2interface fa 0/0no shutdownip address 192.168.2.1 255.255.255.0 exitinterface serial 2/0no shutdownip address 192.168.4.2 255.255.255.0 endshow ip routeconf trouter ospf 1network 192.168.2.0 0.0.0.255 area 0 network 192.168.4.0 0.0.0.255 area 0 endshow ip route实验结果1、实验拓扑图2、PC端的IP配置3、交换机配置4、路由器的配置R1的配置R2的配置5、连通性测试实验体会通过本次实验，我掌握了使用packet tracer配置OSPF协议的方法，掌握了查看通过动态路由协议OSPF学习产生的路由，熟悉了广域网线缆的链接方式，为今后的学习打下了坚实的基础。

课程名称实验成绩实验名称动态路由OSPF配置学号姓名班级日期实验目的：1.掌握OSPF中Router ID的配置方法2.掌握OSPF的配置方法3.理解多路访问网络中的DR或BDR选举4.掌握OSPF路由优先级的修改方法实验平台：ENSP一、实验任务能够完善的配置各个路由器上的OSPF，配置Router ID，然后通过更改路由器的优先级，设置R1的GigabitEthernet0/0/0接口为DR，更改路由器接口的优先级，设置R1的GigabitEthernet0/0/1接口为BDR二、网络规划按照实验图示配置路由器的网段R1的router id为1.1.1.1R2的router id为2.2.2.2R3的router id为3.3.3.3修改R1的 GigabitEthernet0/0/0优先级为255三、网络结构图如下所示配置思路：------------------------------------------------------------------------------ Routing Tables: PublicDestinations : 10 Routes : 10Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.1.0/24 OSPF 10 2 D 10.0.23.2 GigabitEthernet 0/0/210.0.2.0/24 Direct 0 0 D 10.0.2.254 Ethernet0/0/010.0.2.254/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/010.0.12.0/24 OSPF 10 2 D 10.0.23.2 GigabitEthernet 0/0/210.0.13.0/24 Direct 0 0 D 10.0.13.3 GigabitEthernet 0/0/110.0.13.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet 0/0/110.0.23.0/24 Direct 0 0 D 10.0.23.3 GigabitEthernet 0/0/210.0.23.3/32 Direct 0 0 D 127.0.0.1 GigabitEthernet 0/0/2127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack09，当退出ensp时，点击保存。

计算机网络实验日志指导教师实验时间：2014 年4 月25日学院计算机科学与技术专业计算机应用班级5311203 学号2012216791 姓名韩霞实验室S321实验题目：动态路由配置使用实验目的：本实验主要用来练习动态路由OSPF协议，验证该协议的工作原理。

实验要求：绘制实验拓扑图。

在绘图过程中请注意，按照“够用为度”的原则，这里我们可以选择cisco router 805作为路由器型号。

同时，在给两台路由器间布线时要选择点到点类型。

另外，对于DCE 端可以任意选择，不过在实验配置时，对于DCE 端路由器的接口（serial 0）不要忘记配置时钟信号（这里我们选用R1的serial 0 接口作为DCE 端）。

实验主要步骤：1．绘制实验拓扑图2．配置路由器基本参数3．配置PC 机基本参数实验结果为：实验拓扑图1通过Boson NetSim 中的工具栏按钮“eRouters”选择“R1”并按照下面的过程进行路由器基本参数的配置：Router>enableRouter#configure terminalRouter(config)#host R1R1(config)#int e0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shutR1(config-if)#int s0R1(config-if)#ip add 10.0.0.1 255.0.0.0R1(config-if)#clock rate 64000R1(config-if)#no shutR1(config-if)#endR1#copy run start ；（或write）通过Boson NetSim 中的工具栏按钮“eRouters”选择“R2”并按照下面的过程进行路由器基本参数的配置：Router>enableRouter#configure terminalRouter(config)#host R2R2(config)#int e0R2(config-if)#ip add 192.168.2.1 255.255.255.0R2(config-if)#no shutR2(config-if)#int s0R2(config-if)#ip add 10.0.0.2 255.0.0.0R2(config-if)#no shutR2(config-if)#endR2#copy run start ；（或write）配置PC 机基本参数PC1: ip address 192.168.1.2 netmask 255.255.255.0 default gateway 192.168.1.1；PC2: ip address 192.168.2.2 netmask 255.255.255.0 default gateway 192.168.2.1。

实验九动态路由设置—OSPF【实验目的】设置路由器的OSPF协议学会查看OSPF生成的路由表项比较RIP路由协议与OSPF协议的区别【实验设备】3725路由器,2620路由器，2811路由器，2950交换机，3560交换机，电脑，V.35连接线，以太网线【预备知识】一、概述动态路由协议顾名思义即是可以实现路由的动态生成、动态维护的协议。

最大好处是配置简单、管理方便，能够自动寻找最佳路由，同时根据网络运行状况动态调整路由表，保证网络以比较优化的方式运转。

不像静态路由协议配置时那样，需要通过一一指明可达的所有目的网络、子网掩码与下一跳地址创建路由表，在动态路由协议配置，只要指明本路由器参与路由协议运行的所有网络，路由协议会自动运行，相互交换信息，从而包含形成可达网络目的网络、子网掩码与下一跳IP地址等信息的路由表。

OSPF是分布式的链路状态协议。

路由器的“链路状态”包含本路由器与哪些路由器直接相连、以及连接链路的度量开销等信息，OSPF通过带宽、时延、距离、费用等综合计算链路的代价，参与价值值运算的参数值都是可以根据实际需要进行调整。

OSPF只有链路状态发生变化时（比如增加了新的路由器、某一路由器失效等），才会向相邻路由器以洪泛的方式通告变化的链路状态信息，减少了网络中路由的通告信息，提高了路由器的工作效率。

OSPF通过交换链路状态信息，建立链路状态数据库（Link-state Database，LSDB），该LSDB即整个互联网络的拓扑结构图，同时也会建立本路由器与邻居路由器的的邻接关系表。

因此每个路由器都知道整个互联网络有多少台路由器，哪些路由器是相连的，其度量开销是多少等等。

路由器就可以利用这些信息，使用Dijkstra提出的最短路径算法计算构造出路由表。

可以实现多路径的负载平衡。

如果OSPF发现有多条路由的度量开销是相同的，它就会把这些路由全部都加入到路由表中，并且使用这些路由均衡地分配通信量。
