商业建筑深基坑深层土体水平位移监测技术

论基坑深层水平位移的量测技术随着中国城市化进程的加速，地下建筑的施工越来越多。

然而，在地下建筑施工过程中，经常会遇到基坑深层水平位移的问题。

如果不及时检测，对于地下建筑的稳定性会产生较大的影响。

因此，基坑深层水平位移的量测技术非常重要。

基坑深层水平位移的量测技术可以分为传统的实地监测技术和新兴的遥感监测技术两种方法。

传统的实地监测技术主要是通过在地下建筑周围埋设水平位移监测仪器来监测基坑的水平位移。

常用的检测仪器有测斜仪、倾斜仪、垂直度仪等。

测斜仪可以测量变形量的大小和方向，倾斜仪可以测量地面处理的沉降和均匀度，垂直度仪可以测量变形后的高度。

这些仪器均能够较准确地记录下基坑深层水平位移的变化情况，并及时反馈给建设方，使得建设方及时采取措施消除可能出现的危险。

然而，传统的实地监测技术存在一些弊端：首先是成本较高。

在监测某个基坑前，需要埋设大量的水平位移监测仪器，这些仪器的成本不低；其次是数据处理效率较低。

传统量测方法只能采集单点数据，并不能全面反映水平位移的变化情况，且需要人工处理数据。

因此，基坑深层水平位移的量测技术正在向智能化、自动化、集成化的方向发展。

新兴的遥感监测技术则解决了传统技术的弊端，成为目前基坑深层水平位移量测技术的热点。

遥感监测技术主要依靠多源卫星遥感影像和地面格点数据，通过数学模型和算法快速地计算基坑深层水平位移。

按照监测手段，遥感监测技术可分为红外成像监测技术、激光雷达监测技术、卫星雷达干涉监测技术、高精度GPS交通监测技术等。

红外成像监测技术基于热几何方程，能够对基坑的温度分布进行分析，进而计算出基坑水平位移的变化。

激光雷达监测技术则通过用激光束扫描地面的点云数据，获得地面的高度及网格数据和更加精确准确的数据，并据此计算基坑水平位移的大小和方向。

卫星雷达干涉监测技术可以使用卫星雷达得到整个地面的图像信息，得出地图便于验证和分析数据。

而高精度GPS交通监测技术则是通过GPS卫星技术，实时采集车辆运动的时空信息，计算车辆运动的变化量，借此精确地计算基坑水平位移的大小和方向。

基坑水平位移与沉降监测方案1.概况1.1 工程概况这个项目是一项大型的建筑工程，旨在建造一座现代化的大楼。

该建筑将包括商业和住宅用途，是当地城市发展的一个重要组成部分。

1.2 基坑概况该项目需要进行基坑开挖，以便为建筑物的地基做好准备工作。

基坑的深度将达到20米左右，需要进行支护工作以确保工人的安全。

1.3 工程地质概况该项目的地质条件复杂，地下水位较高，土质较软，需要采取特殊的施工方法来确保基坑的稳定性和安全性。

此外，还需要进行地质勘探和监测工作，以确保施工过程中不会对周围环境造成不良影响。

1.4 环境概况该项目位于城市中心，周围有许多居民和商业企业，需要采取特殊的措施来减少施工对周围环境的影响。

此外，还需要进行噪音、粉尘和污水处理等工作，以确保施工过程中不会对周围环境造成不良影响。

2.基坑支护及施工方案为确保基坑的稳定性和安全性，我们采取了多种支护措施，包括钢支撑、混凝土墙和土钉墙等。

此外，我们还采用了先进的施工技术，如挖孔桩、土钉墙和钻孔灌注桩等，以确保基坑的稳定性和安全性。

我们还将采取噪音、粉尘和污水处理等措施，以确保施工过程中不会对周围环境造成不良影响。

3、监测目的、范围、依据、原则及监测内容3.1 监测目的：本次监测的目的是为了解决公司在生产过程中存在的环境污染问题，以及对环境影响的评估。

3.2 监测范围：本次监测的范围包括公司生产厂区及周边区域，主要监测点包括废水排放口、废气排放口、噪声等。

3.3 监测依据：本次监测的依据主要包括国家环境保护法规、公司环境保护标准以及国家环境监测标准等。

3.4 编制原则：本次监测的编制原则主要包括科学性、规范性、客观性、可比性等原则。

同时，为了保证监测结果的准确性，我们将采用多种监测方法，包括现场监测、实验室分析等。

以上是本次监测的目的、范围、依据、原则及监测内容的简要介绍。

我们将严格按照以上要求进行监测，确保监测结果的准确性和可靠性。

3.5 监测内容64、基坑监测项目和监测方法要求汇总表75、监测方法5.1 水平位移观测：水平位移观测是指对基坑周边建筑物、道路等进行水平位移监测。

对于深基坑水平位移监测方法的探讨摘要现阶段，建筑基础坑开挖的深度和规模逐渐增加。

为了确保深基坑挖掘的安全性，并为选择基坑支撑的基本信息，需要对基坑变形进行监控。

然而，位移监测难以通过传统的水平位移监测方法获得准确的结果。

因此，如何选择合适的深基坑水平位移监测方法是值得探索的问题。

关键词:深基坑；水平；监测引言:在深基坑的建设过程中，采用什么方法进行水平位移监测，从而使准确性得到提高、更好的节省成本，是基础坑施工监测的关键。

本文对水平位移检测的方法进行深入的探讨与研究。

一、深基坑监测目的可以随时监控，掌握土壤和支持结构的内部力变化，了解建筑物、结构的变形，将监控数据与设计估计进行比较，因此施工过程得到改善，施工参数更加精准，并提供了适当的建筑反馈，实现信息建设的目的；通过监测建筑物、结构，验证基坑开挖计划和环境保护方案及时分析出问题，并依据其问题提出相应的保护措施。

在施工过程中，每个站点受各种因素的影响，周围环境也不相同，因此在其对其进行分析时，要根据现场的检测结果，得出最适合的设计，从而也为改进的设计提供一定的基础。

1.轴线法沿着基坑的施工轴并在直边上设定水平位移点，轴向方法不需要测量角度，并且只需使用轴将轴突出到位移点的一侧，并使用小钢尺通过水平位移监测点的测量和其他工具。

通过两个偏移之间的比较计算水平位移。

测量的准确性主要受到超大误差、轴对准误差、读取误差、大气折射效果，其位移精度估算公式计算。

2.测小角法小角法和轴线法非常的相似，并且它们的建立方法都是沿着基坑的每条直线建立。

确定固定方向，由测量线，也就是固定方向和角度确定测量站到定位点方向，对位置到位移点的距离进行检测，因此计算位移点的偏离轴的偏距。

根据小角法的观察原理，已知水平位移观察精度受到距离和水平角度的观察误差的影响。

由于固定值，水平位移观察精度可以仅与角度精度相关，其观察可以根据公式计算中间误差。

3.单站改正法虽然测小角法的操作相对来说比较简单快捷，但是其也存在一定的缺点由于基坑的空间布置视准线少，因此增加以在基坑中建立参考点，使得参考点的位移具有大的偏差，从而导致观测不准确。

土木工程知识点-怎样监测建筑施工深基坑水平、竖向位移？监测频率是怎样的？一、监测方法1、竖向位移观测竖向位移监测可采用几何水准或液体静力水准等方法。

坑底隆起（回弹）宜通过设置回弹监测标, 采用几何水准并配合传递高程的辅助设备进行监测, 传递高程的金属杆或钢尺等应进行温度、尺长和拉力等项修正。

围护墙（边坡）顶部、立柱、基坑周边地表、管线和邻近建筑的竖向位移监测精度应根据竖向位移报警值按下表确定。

竖向位移监测精度(mm)（表格出自建筑基坑工程监测技术规范（GB50497））2、水平位移观测测定特定方向上的水平位移时, 可采用视准线法、小角度法、投点法等；测定监测点任意方向的水平位移时可视监测点的分布情况, 采用前方交会法、后方交会法、极坐标法等；当测点与基坑点无法通视或距离较远时, 可采用GNSS 测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。

基坑围护墙（边坡）顶部、基坑周边管线、邻近建筑水平位移监测精度应根据水平位移报警值按下表确定。

水平位移监测精度要求(mm) （表格出自建筑基坑工程监测技术规范（GB50497））3、其他监测支护结构内力可采用安装在结构内部或表面的应变计或应力计进行量测。

混凝土构件可采用钢筋应力计或混凝土应变计进行量测；钢构件可采用轴力计或应变计等量测。

围护墙或土体深层水平位移的监测宜采用在墙体或土体中预埋测斜管, 通过测斜仪观测各深度处水平位移的方法。

测斜仪的系统精度不宜低于0.25mm/m, 分辨率不宜低于0.02mm/500mm。

建筑倾斜观测应根据现场观测条件和要求, 选用投点法、前方交会法、激光铅直仪法、垂吊法、倾斜仪法和差异沉降法等方法。

裂缝监测应监测裂缝的位置、走向、长度、宽度, 必要时尚应监测裂缝深度。

裂缝监测可采用以下方法：裂缝宽度监测宜在裂缝两侧贴埋标志, 用千分尺或游标卡尺等直接量测；也可用裂缝计、粘贴安装千分表量测或摄影量测等；裂缝长度监测宜采用直接测量法。

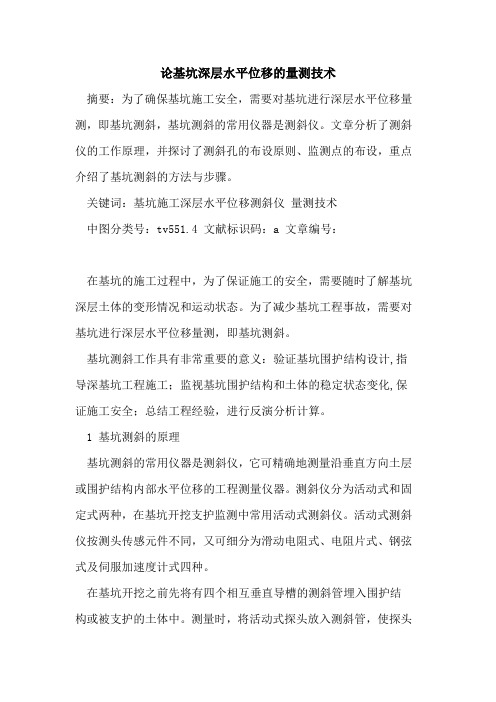

论基坑深层水平位移的量测技术摘要：为了确保基坑施工安全，需要对基坑进行深层水平位移量测，即基坑测斜，基坑测斜的常用仪器是测斜仪。

文章分析了测斜仪的工作原理，并探讨了测斜孔的布设原则、监测点的布设，重点介绍了基坑测斜的方法与步骤。

关键词：基坑施工深层水平位移测斜仪量测技术中图分类号：tv551.4 文献标识码：a 文章编号：在基坑的施工过程中，为了保证施工的安全，需要随时了解基坑深层土体的变形情况和运动状态。

为了减少基坑工程事故，需要对基坑进行深层水平位移量测，即基坑测斜。

基坑测斜工作具有非常重要的意义：验证基坑围护结构设计,指导深基坑工程施工；监视基坑围护结构和土体的稳定状态变化,保证施工安全；总结工程经验，进行反演分析计算。

1 基坑测斜的原理基坑测斜的常用仪器是测斜仪，它可精确地测量沿垂直方向土层或围护结构内部水平位移的工程测量仪器。

测斜仪分为活动式和固定式两种，在基坑开挖支护监测中常用活动式测斜仪。

活动式测斜仪按测头传感元件不同，又可细分为滑动电阻式、电阻片式、钢弦式及伺服加速度计式四种。

在基坑开挖之前先将有四个相互垂直导槽的测斜管埋入围护结构或被支护的土体中。

测量时，将活动式探头放入测斜管，使探头上的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动，活动式探头可连续地测定沿测斜管整个深度的水平位移变化。

由于测斜仪测得的是两对滚轮之间的相对位移，所以必须选择测斜管中的小动点作为量测的基准点，一般以管底端为小动点。

如果桩、墙的插入比不大，不能保证底端不动，则必须以管顶为基准点，用经纬仪或其它手段测出该点的绝对水平位移，以推算出测管不同深度的绝对水平位移。

图1 测斜仪测量原理当测斜管埋设足够深时，管底可以认为是位移小动点，管口的水平位移值就是各分段位移增量的总和，即式（1）：在测斜管两端都有水平位移的情况下，就需要实测管口的水平位移值，并向下推算各测点的水平位移值，即式（2）：测斜管可以用于测单向位移，也可以测双向位移。

浅谈基坑深层水平位移监测技术深层水平位移监测是指通过使用测斜仪，全面监测基坑挖掘、公路地基、坝体等工程土体内部位移变化情况，这对实时掌握工程质量、保证安全施工可发挥重要作用。

基于此，本文以某工程实例为背景，简述基坑监测中深层水平位移的监测原理以及误差分析。

标签：基坑监测;深层水平位移;测斜仪;原理;误差分析随着我国城市化进程的不断发展，深基坑工程在地铁、立体交通、人防工程、超高层建筑以及地下大型构筑物建设中越来越常见。

深层水平位移监测成为众多深大基坑施工监测工作中至关重要的监测项目。

本文主要论证测斜仪在深层水平位移监测中的应用，通过对观测原理的介绍，分析基坑深层水平位移监测时产生误差的原因及测斜管变形成因。

0概述基坑监测主要由桩（坡）顶水平位移、锚杆（索）拉力地下水位、深层水平位移及支撑轴力等几部分检测工作组成，其中深层水平位移监测工作以反映基坑变化为主要监测目的。

深层水平位移监测是一项技术性较强的测试项目，在挖掘基坑过程中，开展围护结构及其周边环境变化的监测工作，获取监测结果可在施工期间作为评价支护结构工程安全性和施工对周边环境产生影响的重要依据，同时还可及时准确地预测危害环境安全的隐患，以便针对性开展预防工作，避免事故发生。

深层水平位移监测主要使用测斜仪来监测。

测斜仪可分为四个部分：探头、导管、电缆、读数仪。

1测斜仪测斜原理测斜仪是一种伺服加速器式测斜器，主要通过对仪器与铅垂线之间倾角θ的变化值进行精准测量，并以此计算出基坑支护监测点垂直水平位移。

测斜仪以准确测定解构桩（墙）体倾斜值为主要观测方式。

测斜仪是由可以连续多点测量的滑动式仪器作为其主要构成部分，滑动式仪器由测斜管、探头和数据采集系统组成。

选用伺服加速度计作为探头的敏感元件，作为一种力平衡式伺服系统，在重力影响下，其可以将传感器探头和地球重心方向产生的倾斜角θ为基础，向铅垂做出一个角度的摆动，并通过高灵敏度换能器转换为一个信号，待完成信号分析后，监测点水平位移值ΔXi会直接计算出来，并显示于液晶屏。

如何处理好深基坑深层水平位移检测技术及分析
如何处理好深基坑深层水平位移检测技术及分析【摘要】本文通过误差分析和精度估算，了解常用测斜仪在不同深度的测斜精度以及仪器误差是测斜仪测斜误差的主要来源；研究了基坑有支撑的围护结构、基坑无支撑的围护结构施工、放坡开挖、大面积堆载预压和逆作法施工等实测的典型测斜曲线和变形规律。

【关键词】深层水平位移；检测；误差；技术分析
1 引言
在岩土工程领域，位移监测主要包括垂直位移监测、平面位移监测和深层水平位移（习惯称测斜，侧向位移）监测；对土石坝、堤防、铁路公路边坡、岩土边坡建筑物地基、矿井、基坑开挖以及地下结构工程内部需进行深层水平位移观测；各种监测技术综合使用，互相验证，共同确保监测对象的安全。

本文采用文献研究法对测斜技术进行了误差和精度分析，研究了典型工程的测斜曲线及变形规律。

2 测斜原理
测斜是通过在被测试的对象内部安装或埋设测斜管，测量测斜管轴线与铅垂线之间夹角变化量，来监测土、岩石或围护结构内部各深度处水平位移的方法。

测斜仪包括活动式测斜仪和固定式测斜仪。

活动式测斜仪利用探头在测斜管内移动，连续逐段观测各点倾斜度，通过累加得出测斜管切向位移变化。

固定式测斜仪固定在测斜管某个位置上进行连续、自动测量其所在位置倾斜角的变化。

此。

深基坑水平位移监测方法分析摘要：深基坑水平位移的过程中存在很多的风险，需要对其实时监控保证工程能够顺利完成。

因此本文首先简单地介绍了深基坑工程，之后详细地分析水平位移监测方法。

水平位移的监测方法常用的主要有四种，在文中分别讲述了这四种方法的使用方法，并且探讨了在施工过程中应该注意的地方，从而保证施工顺利。

关键词：深基坑；测小角法；变形监测引言：当前高层建筑物和大型建筑物建设的时候，都需要开挖基坑，随着建筑的高度和容积的增大，基坑的深度和宽度也随之增大。

在深基坑开挖的时候，要对周围的土地环境和施工情况进行严格的监测，避免因为施工导致土质受到影响，进而使周围的建筑物倾斜甚至是损坏的情况，从而保证深基坑挖掘的进度提升。

1.深基坑工程简介深基坑是指在施工过程中，需要开挖5米以上或地质条件较复杂的深坑。

深基坑开挖是一种非常危险的工程，其技术手段因区域、地质情况而异。

而且由于深基坑的特性，需要施工团队具有很强的综合能力，才能够保证施工顺利。

因此在深基坑施工的时候要实时进行监测，确保深基坑开挖时候的安全性。

水平位移检测就是深基坑变形监测中的一种，是为了保证开发工作的顺利，也是为了保证整个工程的安全性。

在深基坑进行水平位移的时候，不光深基坑自身会出现变形的情况，深基坑周围的建筑和土地也会受到影响而出现沉降或者是倾斜的情况。

因此就需要严格地对水平位移过程进行监测，根据周围环境的实际情况，来选择一个更为适宜的监测方式。

比如在城市中心进行深基坑施工的时候，周围的建筑物比较多，需要提高监测的准确度和时效性，增加观测点的密度，确保不会因为挖掘基坑而让周围的建筑物受到影响，甚至出现倒塌的现象，由此才能保证深基坑工程顺利进行。

2.水平位移监测方法2.1全站仪坐标法全站仪坐标法是当前使用最为广泛的方法，其包括新老两种类型的方法。

一种是传统的极坐标法，另一种是从极坐标法进一步研究得出的自由设站法。

以自由设站法为例，它主要是选择两个已知的坐标点作为后视点，然后根据两个坐标点的位置，计算出测站点的位置。

浅谈深基坑水平位移监测实施方法摘要：基坑安全，必须对基坑进行实时监测。

其中位移监测是基坑监测中最基本、最有效的一种。

在深基坑开挖的施工过程中，采用何种方法进行水平位移监测，既能够保证精度，又可节省成本，是基坑施工监测的关键问题之一，本文讨论了四种常用的水平位移监测方法，全站仪坐标法、测小角法、单站改正法、视准线法。

通过比较，全站仪坐标法是目前基坑监测中运用较广泛的一种方法。

关键词：水平位移监测全站仪坐标法测小角法单站改正法视准线法On the horizontal displacement of deep excavation methods monitor the implementationFu HaiouRao Ye(Sichuan Province Nuclear Industry Geological Survey，Chengdu 610000)Abstract: The Pit，pit must be real-time monitoring. Displacement Monitoring pit which is monitoring the most basic and effective. During the construction process of deep excavation，using what methods for horizontal displacement monitoring，both to ensure accuracy，but also cost savings is one of the key issues pit construction monitoring，the paper discusses four common horizontal displacement monitoring methods，total station coordinate method，the measured small angle method， a single corrections law，depending on the alignment method. By comparison，total station coordinate method is the use of monitoring pit broader approach.Keywords: horizontal displacement monitoring total station coordinates measured by small angle correction method using single station collimation line method0 引言随着经济的飞速发展，高层和大型建筑物越来越多，建筑物基坑开挖的深度和规模也越来越大。

DOI：10.16661/ki.1672-3791.2019.11.044水平位移自动监测技术在深基坑中的应用孙新亚 蔡建宏 储瑞兵(中建三局第二建设工程有限责任公司 湖北武汉 430074)摘 要：随着建筑业的不断发展，安全管理要求越来越高，如何将复杂的管理简单化是建筑人不懈追求的目标，尤其是利用先进的信息技术，实现自动管理，是建筑人不断奋斗和追求的方向。

深基坑施工作为施工现场的重大危险源，是工程建设过程中首个需重点监控的分部分项工程。

人工监测往往会受环境变化、人工误差等造成监测数据不准等，同时监测时间不连续，无法及时反映深基坑位移突变。

新型实时位移监测系统则能随时随地反映深基坑位移变化，确保深基坑施工安全。

关键词：深基坑 水平位移 自动监测中图分类号：TU753.8 文献标识码：A 文章编号：1672-3791(2019)04(b)-0044-021 水平位移自动监测的背景及意义在建筑工程深基坑施工期间，由于基坑内土体开挖外运卸载，会引起基坑底面的应力回弹；在外侧土压力的作用下，会引起基坑围护结构内力发生变化，同时产生变形；如果围护结构强度和刚度不足，将导致支护桩倾斜，甚至坍塌等严重事故；同时由于基坑降水，水位的下降会引起坑外土体的固结，使地面发生沉降，特别是如果支护防渗系统存在缺陷，将会发生渗漏、流沙等现象，结果导致地坪开裂以及周围建筑物产生不均匀沉降。

对基坑及周边环境进行监测，预警并防范过大位移、变形与工程事故的发生，并通过监测，准确掌握基坑变形情况，制定相应保障措施，实现整个基坑工程的安全平稳施工。

2 水平位移自动监测原理该文所述工程在基坑支护桩冠梁上设置水平位移自动监测点，在距离基坑边18.6m处设置监测基准点，安装wow-wy-001在线位移监测仪2台，无源感知模块2块，分别对基坑维护结构的水平和竖向位移进行在线监测。

考虑现场白天人员流动量较大，对监测数据存在一定干扰，影响数值统计，监测工作有效时间为20:00~7:00，检测频率为3次/h。
