湖北宜昌2017届高考物理复习电学选择题强化训练十九无解答

电学选择题强化训练二十一．单项选择题1.如图甲所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形金属线圈abcd，ab边与MN重合．现使线圈以ab边为轴按图示方向匀速转动，将a、b两端连到示波器的输入端，若电流从a到b为正，则从图乙中示波器观察到的ab中电流随时间变化的规律是（）2.图中L是绕在铁芯上的线圈，它与电阻R、R0、开关和电池E构成闭合回路，开关S1和S2开始都处在断开状态。

设在t=0时刻，接通开关S1，经过一段时间，在t=t1。

时刻，再接通开关S2，则能较准确表示电阻R两端的电势差Uab随时间t变化的图线是（）3.如图所示，圆形区域内有一垂直纸面的匀强磁场，一个不计重力的带电粒子以速度v1从A点沿直径AOB方向射入磁场，经过t时间从C点射出磁场，已知OC与OB成60º角。

现将该带电粒子的入射速度大小变为v2，仍从A点沿原方向射入磁场，结果发现粒子在磁场中的运动时间是2t，则v2是v1的多少倍 ( )A.2B.12C.3D.13二．多项选择题4．图(a)所示为灯泡L的U—I特性曲线，R1、R2为定值电阻。

如果把这三个用电器并联后接在恒压电源的两端，三个用电器消耗的电功率均为P．现将它们连接为如图(b)所示的电路，再接在该电源的两端，设灯泡L和电阻R1、R2消耗的电功率分别是P L、P1、P2，下列判断正确的是（）A.P 1> P L ﹢P 2B.P 1>4P 2C.P <9P 2D.P 1>2 P L5.如图所示，MN 、GH 为足够长平行金属导轨（忽略导轨的电阻），两个相同的金属棒AB 、CD 垂直放在两导轨上。

整个装置在同一水平面内。

匀强磁场垂直于导轨所在的平面向下，若给CD 棒一个水平向右的速度，同时给CD 棒施加水平向右的外力F ，使CD 棒保持匀速直线运动状态，AB棒也随之运动，两棒与导轨间的滑动摩擦力f 不变，则（ ） A.AB 棒做变加速运动，直到两棒的速度相等B.AB 棒中的电流逐渐减小到某一不为零的稳定值，方向由A 到BC.力F 先减小，最终保持恒定不变D.力F 的瞬时功率始终大于摩擦力的瞬时功率6．如图所示，闭合的矩形导体线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO ′匀速转动，沿着OO ′方向观察，线圈沿逆时针方向转动。

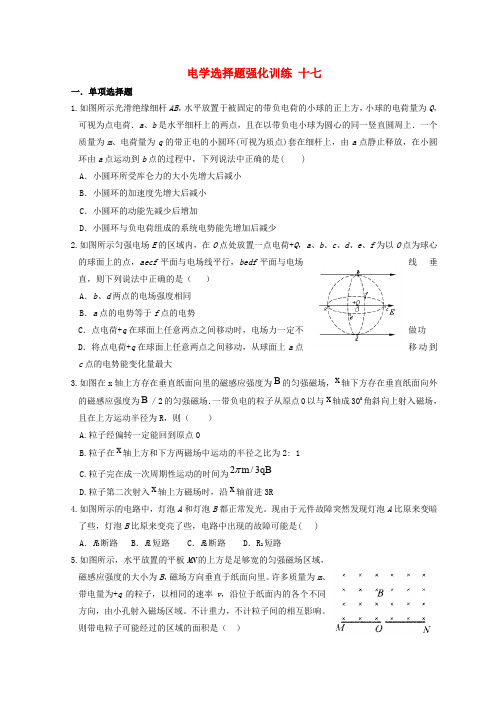

电学选择题强化训练十七一．单项选择题1.如图所示光滑绝缘细杆AB，水平放置于被固定的带负电荷的小球的正上方，小球的电荷量为Q，可视为点电荷．a、b是水平细杆上的两点，且在以带负电小球为圆心的同一竖直圆周上．一个质量为m、电荷量为q的带正电的小圆环(可视为质点)套在细杆上，由a点静止释放，在小圆环由a点运动到b点的过程中，下列说法中正确的是( )A．小圆环所受库仑力的大小先增大后减小B．小圆环的加速度先增大后减小C．小圆环的动能先减少后增加D．小圆环与负电荷组成的系统电势能先增加后减少2.如图所示匀强电场E的区域内，在O点处放置一点电荷+Q，a、b、c、d、e、f为以O点为球心的球面上的点，aecf平面与电场线平行，bedf平面与电场线垂直，则下列说法中正确的是（）A．b、d两点的电场强度相同B．a点的电势等于f点的电势C．点电荷+q在球面上任意两点之间移动时，电场力一定不做功D．将点电荷+q在球面上任意两点之间移动，从球面上a点移动到c点的电势能变化量最大3.如图在x轴上方存在垂直纸面向里的磁感应强度为B的匀强磁场，x轴下方存在垂直纸面向外的磁感应强度为B／2的匀强磁场．一带负电的粒子从原点0以与x轴成300角斜向上射入磁场，且在上方运动半径为R，则（）A.粒子经偏转一定能回到原点0B.粒子在x轴上方和下方两磁场中运动的半径之比为2: 1C.粒子完在成一次周期性运动的时间为2/3m qBD.粒子第二次射入x轴上方磁场时，沿x轴前进3R4.如图所示的电路中，灯泡A和灯泡B都正常发光。

现由于元件故障突然发现灯泡A比原来变暗了些，灯泡B比原来变亮了些，电路中出现的故障可能是( )A．R3断路 B．R1短路 C．R2断路 D．R2短路5.如图所示，水平放置的平板MN的上方是足够宽的匀强磁场区域，磁感应强度的大小为B，磁场方向垂直于纸面向里。

许多质量为m、带电量为+q的粒子，以相同的速率v，沿位于纸面内的各个不同方向，由小孔射入磁场区域。

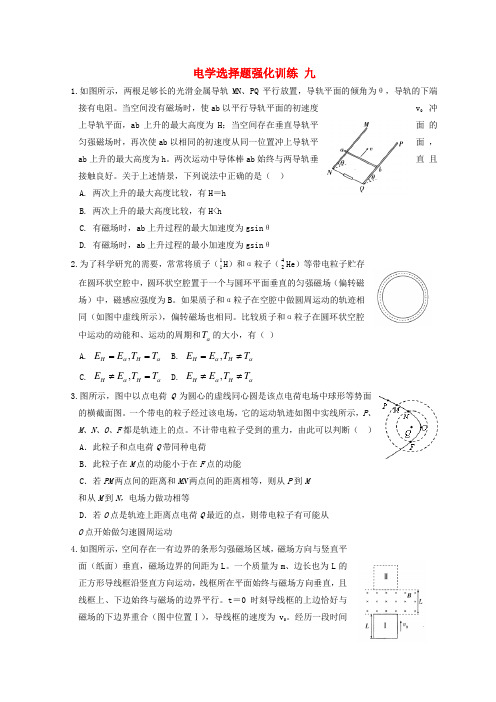

电学选择题强化训练 九1.如图所示，两根足够长的光滑金属导轨MN 、PQ 平行放置，导轨平面的倾角为θ，导轨的下端接有电阻。

当空间没有磁场时，使ab 以平行导轨平面的初速度v 0冲上导轨平面，ab 上升的最大高度为H ；当空间存在垂直导轨平面的匀强磁场时，再次使ab 以相同的初速度从同一位置冲上导轨平面，ab 上升的最大高度为h 。

两次运动中导体棒ab 始终与两导轨垂直且接触良好。

关于上述情景，下列说法中正确的是（ ）A. 两次上升的最大高度比较，有H ＝hB. 两次上升的最大高度比较，有H<hC. 有磁场时，ab 上升过程的最大加速度为gsin θD. 有磁场时，ab 上升过程的最小加速度为gsin θ2.为了科学研究的需要，常常将质子（11H ）和α粒子（42He ）等带电粒子贮存在圆环状空腔中，圆环状空腔置于一个与圆环平面垂直的匀强磁场（偏转磁场）中，磁感应强度为B 。

如果质子和α粒子在空腔中做圆周运动的轨迹相同（如图中虚线所示），偏转磁场也相同。

比较质子和α粒子在圆环状空腔中运动的动能和、运动的周期和T α的大小，有（ ）A. ,H H E E T T αα==B. ,H H E E T T αα=≠C. ,H H E E T T αα≠=D. ,H H E E T T αα≠≠3.图所示，图中以点电荷Q 为圆心的虚线同心圆是该点电荷电场中球形等势面的横截面图。

一个带电的粒子经过该电场，它的运动轨迹如图中实线所示，P 、M 、N 、O 、F 都是轨迹上的点。

不计带电粒子受到的重力，由此可以判断（ ）A ．此粒子和点电荷Q 带同种电荷B ．此粒子在M 点的动能小于在F 点的动能C ．若PM 两点间的距离和MN 两点间的距离相等，则从P 到M和从M 到N ，电场力做功相等D ．若O 点是轨迹上距离点电荷Q 最近的点，则带电粒子有可能从O 点开始做匀速圆周运动4.如图所示，空间存在一有边界的条形匀强磁场区域，磁场方向与竖直平面（纸面）垂直，磁场边界的间距为L 。

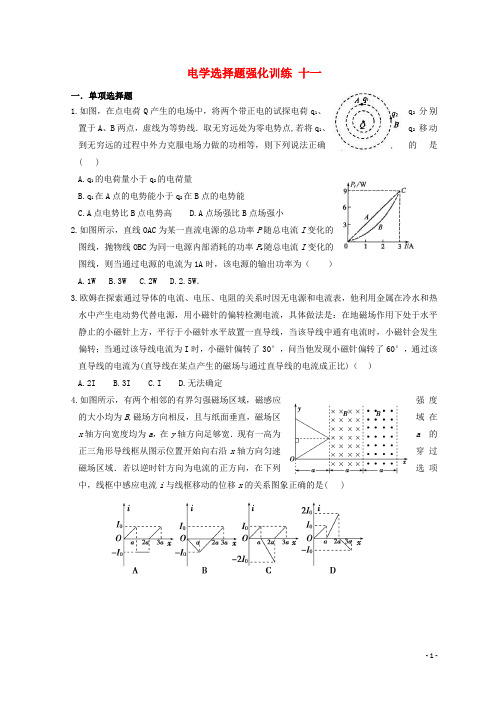

电学选择题强化训练十一一．单项选择题1.如图，在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线．取无穷远处为零电势点,若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是()A.q1的电荷量小于q2的电荷量B.q1在A点的电势能小于q2在B点的电势能C.A点电势比B点电势高D.A点场强比B点场强小2.如图所示，直线OAC为某一直流电源的总功率P随总电流I变化的图线，抛物线OBC为同一电源内部消耗的功率P r随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为（）A.1WB.3WC.2WD.2.5W．3.欧姆在探索通过导体的电流、电压、电阻的关系时因无电源和电流表，他利用金属在冷水和热水中产生电动势代替电源，用小磁针的偏转检测电流，具体做法是：在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转；当通过该导线电流为I时，小磁针偏转了30°，问当他发现小磁针偏转了60°，通过该直导线的电流为(直导线在某点产生的磁场与通过直导线的电流成正比)（）A.2IB.3IC.ID.无法确定4.如图所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B,磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽．现有一高为a的正三角形导线框从图示位置开始向右沿x轴方向匀速穿过磁场区域．若以逆时针方向为电流的正方向，在下列选项中，线框中感应电流i与线框移动的位移x的关系图象正确的是( )5.如图，MN 和PQ 是电阻不计的平行金属导轨，其间距为L ，导轨弯曲部分和水平部分均光滑，二者平滑连接．右端接一个阻值为R 的定值电阻．水平部分导轨左边区域有宽度为d 的匀强磁场区域，磁场方向竖直向上，磁感应强度大小为B ．质量为m 、电阻也为R 的金属棒从磁场区域的右边界以平行于水平导轨的初速度v 0进入磁场，离开磁场后沿弯曲轨道上升h 高度时速度变为零，已知金属棒与导轨间接触良好，则金属棒穿过磁场区域的过程中（重力加速度为g ）（ ）A ．金属棒产生的最大感应电动势为Bdv 0B ．通过金属棒的电荷量为RBdL C ．克服安培力所做的功为2021v m D ．整个过程电路中产生的焦耳热为mgh m -2021v 6.在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图乙所示，产生的交变电动势随时间变化规律的图象如图甲所示，已知发电机线圈内阻为1.0Ω，外接一只电阻为9.0Ω的灯泡，则( )A.电压表V 的示数为20VB.电路中的电流方向每秒改变5次C.灯泡实际消耗的功率为36WD.电动势随时间变化的瞬时值表达式为)(5cos 20V t e π=二．多项选择题7.如图甲所示，一个边长为L 的正方形线框固定在匀强磁场（图中未画出）中，磁场方向垂直于导线框所在平面，规定向里为磁感应强度的正方向，向右为导线框ab 边所受安培力F 的正方向，线框中电流i 沿abcd 方向时为正．已知在0～4s 时间内磁场的磁感应强度的变化规律如图所示．则下列图象所表示的关系正确的是（ ）8.如图所示，平行金属导轨与水平面成θ角，导轨与两相同的定值电阻R 1和R 2相连，匀强磁场垂直穿过导轨平面。

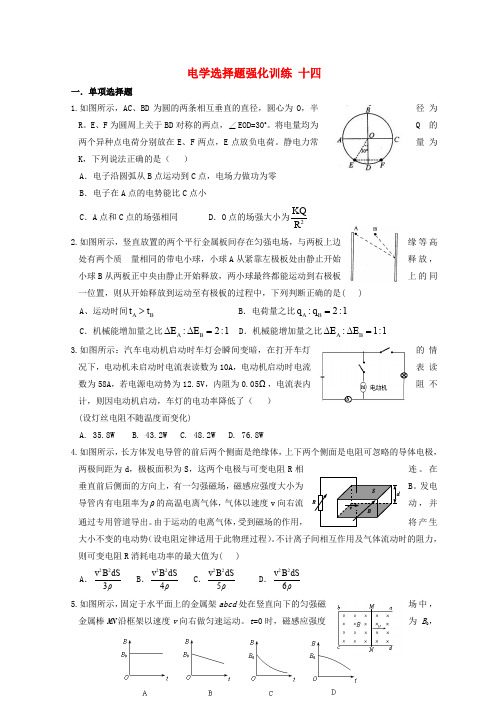

电学选择题强化训练 十四一．单项选择题1.如图所示，AC 、BD 为圆的两条相互垂直的直径，圆心为O ，半径为R 。

E 、F 为圆周上关于BD 对称的两点，∠EOD=30o 。

将电量均为Q 的两个异种点电荷分别放在E 、F 两点，E 点放负电荷。

静电力常量为K ，下列说法正确的是（ ）A ．电子沿圆弧从B 点运动到C 点，电场力做功为零B ．电子在A 点的电势能比C 点小C ．A 点和C 点的场强相同D ．O 点的场强大小为2KQ R2.如图所示，竖直放置的两个平行金属板间存在匀强电场，与两板上边缘等高处有两个质 量相同的带电小球，小球A 从紧靠左极板处由静止开始释放，小球B 从两板正中央由静止开始释放，两小球最终都能运动到右极板上的同一位置，则从开始释放到运动至有极板的过程中，下列判断正确的是( )A 、运动时间B A t t > B ．电荷量之比1:2:=B A q qC ．机械能增加量之比1:2:=∆∆B A E ED ．机械能增加量之比1:1:=∆∆B AE E3.如图所示：汽车电动机启动时车灯会瞬间变暗，在打开车灯的情况下，电动机未启动时电流表读数为10A ，电动机启动时电流表读数为58A ，若电源电动势为12.5V ，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（ ）(设灯丝电阻不随温度而变化)A. 35.8WB. 43.2WC. 48.2WD. 76.8W 4.如图所示，长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导体电极，两极间距为d ，极板面积为S ，这两个电极与可变电阻R 相连。

在垂直前后侧面的方向上，有一匀强磁场，磁感应强度大小为B 。

发电导管内有电阻率为ρ的高温电离气体，气体以速度v 向右流动，并通过专用管道导出。

由于运动的电离气体，受到磁场的作用，将产生大小不变的电动势（设电阻定律适用于此物理过程）。

不计离子间相互作用及气体流动时的阻力，则可变电阻R 消耗电功率的最大值为( )A ．223vB dS ρ B ．224v B dS ρC ．225v B dS ρD ．226v B dS ρ5.如图所示，固定于水平面上的金属架abcd 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动。

电学选择题强化训练 十四一．单项选择题1.如图所示，AC 、BD 为圆的两条相互垂直的直径，圆心为O ，半径为R 。

E 、F 为圆周上关于BD 对称的两点，∠EOD=30o 。

将电量均为Q 的两个异种点电荷分别放在E 、F 两点，E 点放负电荷。

静电力常量为K ，下列说法正确的是（ ）A ．电子沿圆弧从B 点运动到C 点，电场力做功为零B ．电子在A 点的电势能比C 点小C ．A 点和C 点的场强相同D ．O 点的场强大小为2KQ R2.如图所示，竖直放置的两个平行金属板间存在匀强电场，与两板上边缘等高处有两个质 量相同的带电小球，小球A 从紧靠左极板处由静止开始释放，小球B 从两板正中央由静止开始释放，两小球最终都能运动到右极板上的同一位置，则从开始释放到运动至有极板的过程中，下列判断正确的是( )A 、运动时间B A t t > B ．电荷量之比1:2:=B A q qC ．机械能增加量之比1:2:=∆∆B A E ED ．机械能增加量之比1:1:=∆∆B AE E3.如图所示：汽车电动机启动时车灯会瞬间变暗，在打开车灯的情况下，电动机未启动时电流表读数为10A ，电动机启动时电流表读数为58A ，若电源电动势为12.5V ，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（ ）(设灯丝电阻不随温度而变化)A. 35.8WB. 43.2WC. 48.2WD. 76.8W 4.如图所示，长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导体电极，两极间距为d ，极板面积为S ，这两个电极与可变电阻R 相连。

在垂直前后侧面的方向上，有一匀强磁场，磁感应强度大小为B 。

发电导管内有电阻率为ρ的高温电离气体，气体以速度v 向右流动，并通过专用管道导出。

由于运动的电离气体，受到磁场的作用，将产生大小不变的电动势（设电阻定律适用于此物理过程）。

不计离子间相互作用及气体流动时的阻力，则可变电阻R 消耗电功率的最大值为( )A ．223vB dS ρ B ．224v B dS ρC ．225v B dS ρD ．226v B dS ρ5.如图所示，固定于水平面上的金属架abcd 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动。

电场、磁场㈡1.如图所示，虚线表示某电场的等势面，一带电粒子仅在电场力作用下由A点运动到B点的径迹如图中实线所示，粒子在A点的速度为v A、电势能为E PA；在B点的速度为v B、电势能为E PB，则下列结论正确的是（）A.粒子带正电，v A>v B,E PA>E PBB.粒子带负电，v A>v B, E PA<E PBC.粒子带正电，v A<v B, E PA<E PBD.粒子带负电，v A<v B, E PA>E PB2.有一种电荷控制式喷墨打印机的打印头的结构简图如图所示。

其中墨盒可以喷出极小的墨汁微粒，此微粒经过带电室后以一定的初速度垂直射入偏转电场，再经偏转电场后打到纸上，显示出字符。

已知偏移量越小打在纸上的字迹越小，现要缩小字迹，下列措施可行的是( )A．增大墨汁微粒的比荷B．减小墨汁微粒进入偏转电场时的初动能C．减小偏转极板的长度D．增大偏转极板间的电压3.如图所示，两个水平放置的平行金属板，上板带负电，下板带等量的正电，两板的电势差为U，一个带电粒子从P点以某一水平初速度进入电场，在电场中飞行的时间为t，电场力做功为W，图中虚线表示带电粒子的运动轨迹；若保持两板的电势差不变，将下板向上平移到恰好与图中虚线相接触的位置，带电粒子仍从P点以原来的初速度进入电场，在电场中飞行的时间为t＇,电场力做功为W＇。

不计粒子的重力，忽略两金属板边缘的电场。

下列物理量大小的比较中正确的是（）A. t＇=tB. t＇<tC. W＇<WD. W＇>W4.如图所示，绝缘轻杆两端固定带电小球A和B，轻杆处于水平向右的匀强电场中，不考虑两球之间的相互作用。

初始时轻杆与电场线垂直（如图中实线所示位置），将杆向右平移的同时顺时针转过90°到图中虚线所示位置，发现A、B两球电势能之和不变。

根据图中给出的位置关系，可判断下列说法正确的是A．有可能电场力对A球和B球都不做功B．A球电势能一定增加，B球电势能一定减小C．A球可能带正电荷也可能带负电荷，但B球所带电荷一定与A球所带电荷的电性相反D．A、B两球带电量的绝对值之比一定是q A:q B =1:25.如图为竖直平面内的直角坐标系。

电学选择题强化训练 七1.如图所示，在x 轴上相距为L 的两点固定两个等量异种点电荷＋Q 、－Q ，虚线是以＋Q 所在点为圆心、L2为半径的圆，a 、b 、c 、d 是圆上的四个点，其中a 、c 两点在x 轴上，b 、d 两点关于x 轴对称。

下列判断不正确的是( ) A ．b 、d 两点处的电势相同 B ．四个点中c 点处的电势最低 C ．b 、d 两点处的电场强度相同D ．将一试探电荷＋q 沿圆周由a 点移至c 点，＋q 的电势能减小2.如图(a)所示的电路中，调节滑动变阻器的滑动触头P 向某一方向移动，根据电路中电压表和电流表的数据描绘了如图(b)所示的两条U －I 图线：（ ）A ．图线甲是根据电压表V 2 和电流表A 的示数描绘的。

B ．由图线可知，电源内阻r=3.0Ω。

C ．图中两图线的交点表示在整个调节过程中，此时电源的输出功率最大。

D ．图中两图线的交点表示在整个调节过程中，此时电源效率达到最大值。

3.如图所示，在半径为R 的圆形区域内充满磁感应强度为B 的匀强磁场，MN 是一竖直放置的感光板．从圆形磁场最高点P 垂直磁场射入大量的带正电、电荷量为q 、质量为m 、速度为v 的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动，以下说法正确的是（） A ．只要对着圆心入射，出射后均可垂直打在MN 上B ．对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心 C ．对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长 D ．只要速度满足mqBRv，沿不同方向入射的粒子出射后均可垂直打在MN 上 4.如图所示，两个宽度均为L 的条形区域，存在着大小相等，方向相反且均垂直纸面的匀强磁场，以竖直虚线为分界线，其左侧有一个用金属丝制成的与纸面共面的直角三角形线框ABC ，其底边BC 长为2L ，并处于水平。

现使线框以速度v 水平匀速穿过匀强磁场区，则此过程中，线框中的电流随时间变化的图象正确的是（设逆时针电流方向为正方向，取时间vLt 0作为计时单位）（ ）5.如图所示，质量相同的两个带电粒子P 、Q 以相同的速度沿垂直于电场方向射入两平行板间的匀强电场中，P 从两极板正中央射人，Q 从下极板边缘处射入，它们最后打在同一点(重力不计)，则从开始射入到打到上板的过程中（ ） A ．它们运动的时间t Q ＞t P B ．它们运动的加速度 a Q ＜a PC ．它们所带的电荷量之比 qP ：qQ=1：2D ．它们的动能增加之比△E k P ：△E k Q =1：26.图示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E ．平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2．平板S 下方有强度为B 0的匀强磁场．下列表述正确的是（ ）A ．质谱仪是分析同位素的重要工具B ．速度选择器中的磁场方向垂直纸面向外C ．能通过狭缝P 的带电粒子的速率等于E BD ．粒子打在胶片上的位置越靠近狭缝P ，粒子的荷质比越小 7.如图所示，50匝矩形线圈ABCD 处于磁感应强度大小B =102T 的水平匀强磁场中，线圈面积S=0.5m 2，电阻不计．线框绕垂直于磁场的轴OO′以角速度ω=200rad/s 匀速转动，线圈中产生的感应电流通过金属滑环E 、F 与理想变压器原线圈相连，变BAO ’C DO灯泡熔断器压器的副线圈接入一只“220V，60W”灯泡，且灯泡正常发光，下列说法正确的是（）A．图示位置穿过线圈平面的磁通量为零B．变压器原线圈两端交变电压的有效值为5002VC．变压器原、副线圈匝数之比为25：11D．维持线圈匀速转动输入的最小机械功率为602W8.如图所示，在平行于水平地面的匀强磁场上方有三个线圈，从相同的高度由静止开始同时释放（忽略空气阻力），三个线圈都是用相同的金属材料制成的边长一样的单匝正方形线圈，A线圈有一个缺口，B、C线圈闭合，但B线圈的导线比C线圈的粗，则( )A．三个线圈同时落地B．A线圈最先落地C．B和C线圈的加速度相同D．B比C线圈的加速度大。

电学选择题强化训练 十九一．单项选择题1.如图所示，水平向左的匀强电场场强大小为E ，一根不可伸长的绝缘细线长度为L ，细线一端拴一个质量为m 、电荷量大小为q 的带负电小球，另一端固定在O 点。

把小球拉到使细线水平的位置A ，然后由静止释放，小球沿弧线运动到细线与水平方向成角θ=60o 的位置B 时速度为零。

以下说法中正确的是( )A.A 点电势低于的B 点的电势B.小球受到的重力与电场力的关系是mg Eq 3C.小球在B 时，细线拉力为T = 2mgD.小球从A 运动到B 过程中，电场力对其做的功为EqL 23 2.在光滑绝缘水平面的P 点正上方O 点固定一个电荷量为+Q 的点电荷，在水平面上的N 点，由静止释放质量为m ，电荷量为-q 的负检验电荷，该检验电荷经过P 点时速度为v ，图中θ=60º，规定电场中P 点的电势为零。

则在+Q 形成的电场中（ ）A.N 点电势高于P 点电势B.N 点电势为-qmv 22C.P 点电场强度大小是N 点的4倍D.检验电荷在N 点具有的电势能为-221mv 3.如图所示为某种质谱仪的工作原理示意图。

此质谱仪由以下几部分构成：粒子源N ；P 、Q 间的加速电场；静电分析器，即中心线半径为R 的四分之一圆形通道，通道内有均匀辐射电场，方向沿径向指向圆心O ，且与圆心O 等距的各点电场强度大小相等；磁感应强度为B 的有界匀强磁场，方向垂直纸面向外；胶片M 。

由粒子源发出的不同带电粒子，经加速电场加速后进入静电分析器，某些粒子能沿中心线通过静电分析器并经小孔S 垂直磁场边界进入磁场，最终打到胶片上的某点。

粒子从粒子源发出时的初速度不同，不计粒子所受重力。

下列说法中正确的是（ ）A ．从小孔S 进入磁场的粒子速度大小一定相等B ．从小孔S 进入磁场的粒子动能一定相等C ．打到胶片上同一点的粒子速度大小一定相等D ．打到胶片上位置距离O 点越远的粒子，比荷越大4.如图所示，甲为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间按余弦规律变化，其e-t 图象如图乙所示，发电机线圈的内阻为1Ω,外接灯泡的电阻为9Ω,则（ ）A.电压表的示数为6VB.发电机的输出功率为4WC.在1.0×10-2s 时刻，穿过线圈的磁通量最大D.在1.0×10-2s 时刻，穿过线圈的磁通量变化率最大二．多项选择题5.回旋加速器在科学研究中得到了广泛应用，其原理如图所示．D 1和D 2是两个中空的半圆形金属盒，置于与盒面垂直的匀强磁场中，它们接在电压为U 、周期为T 的交流电源上．位于D 1圆心处的质子源A 能不断产生质子（初速度可以忽略），它们在两盒之间被电场加速．当质子被加速到最大动能E k 后，再将它们引出．忽略质子在电场中的运动时间，则下列说法中正确的是（ ）A ．若只增大交变电压U ，则质子的最大动能Ek 会变大B ．若只增大交变电压U ，则质子在回旋加速器中运行时间会变短C ．若只将交变电压的周期变为2T ，仍可用此装置加速质子D ．质子第n 次被加速前后的轨道半径之比为： 6.如图所示，水平面内两光滑的平行金属导轨，左端与电阻R 相连接，匀强磁场B 竖直向下分布在导轨所在的空间内，质量一定的金属棒垂直于导轨并与导轨接触良好。

电学实验题、计算题强化训练 二十1.某学习小组通过实验来研究电器元件Z 的伏安特性曲线。

他们在实验中测得电器元件Z 两端的电压与通过它的电流的数据如下表：现备有下列器材：A ．内阻不计的6V 电源；B ．量程为0～3A 的理想电流表；C ．量程为0～0.6A 的理想电流表；D ．量程为0～3V 的理想电压表；E ．阻值为0～10Ω，额定电流为3A 的滑动变阻器；F ．电键和导线若干。

⑴这个实验小组在实验中电流表选的是 。

（填器材前面的字母）⑵分析上表内实验数据可知，在方框内画出实验电路图⑶利用表格中数据绘出的电器元件Z的伏安特性曲线如图所示，分析曲线可知该电器元件Z的电阻随U变大而（填“变大”、“变小”或“不变”）；⑷若把用电器Z接入如图所示的电路中时，电流表的读数为0.10A，已知A、B两端电压恒为1.5V，则定值电阻R0阻值为________Ω。

2.如图，绝缘长方体B置于水平面上，两端固定一对平行带电极板，极板间形成匀强电场，电场强度E=1.2×104N/C。

长方体B的上表面光滑，下表面与水平面的动摩擦因数μ=0.05（设最大静摩擦力与滑动摩擦力相同）。

B与极板的总质量m B=1kg。

带正电的小滑块A的电荷量q A=1×10-4C、质量m A=0.6kg。

假设A所带的电量不影响极板间的电场分布。

t=0时刻，小滑块A从B 表面上的a点以相对地面的速度vA=1.6m/s向左运动，同时，B（连同极板）以相对地面的速度v B=0.4m/s向右运动。

⑴求B受到的摩擦力和电场力的大小；⑵若A最远能到达b点，求a、b间的距离L；⑶求从t=0时刻至A运动到b点时，电场力对B做的功。

3.如图装置：垂直纸面的环形有边界的匀强磁场（b区域）围着磁感应强度为零的圆形a区域，a区域内的离子向各个方向运动，离子的速度只要不超过某值，就不能穿过环形磁场的外边界而逃逸，从而被约束，设环形磁场的内半径R1=0.5m，外半径R2=1.0m，若磁场的磁感强度B0=1.0T，被约束的离子比荷q/m=4.0×107C/kg。
