东北大学考研真题机械设计02

东北大学22春“机械工程”《机械设计》期末考试高频考点版（带答案）一.综合考核(共50题)1.受轴向工作载荷的紧螺栓联接的剩余预紧力必须大于0。

()A、错误B、正确参考答案：B2.链条由于静强度不够而被拉断的现象，多发生在()情况下。

A、低速重载B、高速重载C、高速轻载D、低速轻载参考答案：A3.一般带传动包角越大，其所能传递的功率就越大。

()A.错误B.正确参考答案：B4.选择齿轮精度主要取决于齿轮的圆周速度。

()A、错误B、正确参考答案：B5.螺栓联接中螺栓承受横向载荷时，只需计算剪切强度和挤压强度。

()A、错误参考答案：A6.带传动在工作中产生弹性滑动的原因是()。

A、带与带轮之间的摩擦系数较小B、带绕过带轮产生了离心力C、带的弹性与紧边和松边存在拉力差D、带传递的中心距大参考答案：C7.两轴线垂直的直齿锥齿轮传动，两轮的径向力大小相等方向相反，两轮的轴向力大小相等方向相反。

()A.错误B.正确参考答案：A8.两接触的金属表面存在相对运动时，就会由于摩擦而产生磨损，因此磨损总是有害的。

()A、错误B、正确参考答案：A9.为了提高齿轮传动的接触强度，可采用()的方法。

A、采用闭式传动B、增大传动中心距C、减少齿数D、增大模数参考答案：BA、错误B、正确参考答案：B11.蜗轮的转动方向完全取决于蜗杆的转动方向。

()A、错误B、正确参考答案：A12.链轮的齿数越大，链条磨损后节距增量就越小，越不容易发生跳齿和脱链现象。

()A、错误B、正确参考答案：A13.下列叙述中，不符合弹性柱销联轴器特点的是()。

A、具有良好的耐高温性能B、耐久性好，维护方便C、允许两轴有较小的相对偏移D、传递扭矩较大，适用于正反转、启动频繁的传动参考答案：A14.在其它条件相同的情况下，普通V带传动比平带传动能传递更大的功率，这是因为()。

A、带与带轮的材料组合具有较高的摩擦系数B、带的质量轻，离心力小C、带与带轮槽之间的摩擦是楔面摩擦D、带无接头参考答案：C15.在带的线速度一定时，增加带的长度可以提高带的疲劳寿命。

东北大学22春“机械工程”《机械设计》期末考试高频考点版（带答案）一.综合考核(共50题)1.与齿轮传动相比，()不能作为蜗杆传动的优点。

A、传动平稳，噪声小B、传动比可以较大C、可产生自锁D、传动效率高参考答案：D2.带的离心应力取决于单位长度的带质量、带的线速度和带的截面积三个因素。

()A、错误B、正确参考答案：B3.带传动不能保证准确的传动比，其原因是()。

A、带容易变形和磨损B、带在带轮上出现打滑C、带传动工作时发生弹性滑动D、带的弹性变形不符合虎克定律参考答案：C4.按弯曲扭转合成计算轴的应力时，要引入系数α，这个α是考虑()。

A、轴上键槽削弱轴的强度B、合成正应力与切应力时的折算系数C、正应力与切应力的循环特性不同的系数D、正应力与切应力方向不同参考答案：C对于载荷变化较大，特别是受较大冲击载荷的旋转轴承，在按动载荷作寿命计算后，还应在验算轴承的()。

A、极限转速B、静强度C、刚度D、配合间隙参考答案：B6.将齿轮齿顶修缘是为了()。

A、降低齿间载荷分配系数B、为了减小啮合冲击、降低动载荷C、为了降低齿向载荷分布不均匀的影响D、为了减小应力集中，提高疲劳强度参考答案：B7.受横向载荷的紧螺栓联接，主要是靠北联接件接合面之间的摩擦来承受横向载荷的。

()A.错误B.正确参考答案：B8.两接触的金属表面存在相对运动时，就会由于摩擦而产生磨损，因此磨损总是有害的。

()A、错误B、正确参考答案：A9.()不能列入过盈配合联接的优点。

A、结构简单B、工作可靠C、能传递很大的转矩和轴向力D、装配很方便参考答案：D10.滚动轴承转动套圈滚道表面上某点的应力为()。

A、幅值变化的脉动循环变应力B、对称循环变应力C、幅值不变的脉动循环变应力D、静应力参考答案：A11.同一键联接采用两个平键时应180°布置，采用两个楔键时应120°布置。

()A.错误B.正确参考答案：B12.下列叙述中，不符合弹性柱销联轴器特点的是()。

东北大学22春“机械工程”《机械设计》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.为提高轴的刚度，措施()是无效的。

A.加大阶梯轴各部分直径B.碳钢改为合金钢C.改变轴承之间的距离D.改变轴上零件的位置参考答案：B2.一对圆柱齿轮传动中，当齿面产生疲劳点蚀时，通常发生在()。

A、靠近齿顶处B、靠近齿根处C、靠近节线的齿顶部分D、靠近节线的齿根部分参考答案：D3.直齿锥齿轮强度计算时，是以大端当量直齿圆柱齿轮为计算依据的。

()A、错误B、正确参考答案：A4.验算滑动轴承最小油膜厚度的目的是()。

A.确定轴承是否能够获得液体摩擦B.控制轴承的发热量C.计算轴承内部的摩擦阻力D.控制轴承的压强参考答案：A5.在带的线速度一定时，增加带的长度可以提高带的疲劳寿命。

()A、错误B、正确参考答案：B6.双头螺柱联接不适用于被联接件太厚，且需要经常装拆的联接。

()A.错误B.正确参考答案：A7.轮齿弯曲强度计算中的齿形系数与()无关。

A.齿数B.变位系数C.模数D.斜齿轮螺旋角参考答案：C8.有一单个紧螺栓联接，要求被联接件接合面不分离。

已知螺栓与被联接件的刚度相同，螺栓的预紧力为Qp，当对联接施加轴向载荷，使螺栓的轴向工作载荷F与预紧力Qp相等时，则()。

A.被联接件发生分离，联接失效B.被联接件即将发生分离，联接不可靠C.联接可靠，但不能在继续加载D.联接可靠，只要螺栓强度够，可继续加载参考答案：D9.钢制零件采用热处理办法来提高其刚度是非常有效的。

()A.错误参考答案：A10.影响带传动最大有效圆周力的因素是()。

A、预紧力、摩擦系数和带轮包角B、大、小带轮直径和中心距C、中心距和带长D、带轮结构形式参考答案：A11.某齿轮传动装置如图所示，轮1为主动轮，当轮1作双向回转时，则轮1齿面接触应力按()变化。

A、对称循环B、脉动循环C、循环特性r=-0.5的循环D、循环特性r=+1的循环参考答案：A12.链传动与带传动一样，为了保证能够正常工作，也需要较大的初拉力。

东北大学历年专业课真题机械设计【简答题】要点东北大学历年第一章基础知识1.（95‘）试画出材料的疲劳极限线图，标出特殊点的坐标，并说明等效系数的意义。

2.（95‘）什么是可靠性设计准则？为什么要建立可靠性设计准则？3.（96‘）承受静载荷作用的零件，试举例说明能否在危险截面上产生变应力作用？4.（97‘）机械零件的胶合失效是如何产生的？5.（97‘）机械零件上那些位置容易产生应力集中？6.（98‘）用文字描述迈内尔理论。

7.（99‘）在进行机械零件有限寿命的疲劳强度计算时，需要将材料的疲劳曲线修正为零件的疲劳曲线，有几种修正方法？各有何有缺点？8.（99‘）机械零件的主要失效形式有那些？9.（01‘）静强度设计和疲劳强度设计主要共同点和不同点是什么？10（02‘）一承受非对称循环变应力作用的机械零件（应力循环特性r＝常数）。

试画图说明其有限寿命的疲劳强度计算方法（过程）。

11.（03‘）何谓应力集中？对零件的静强度、疲劳强度影响是否相同？12（03‘）线性疲劳损伤累积方程（Miner方程）的意义是什么？（04‘无简答题）第二章螺纹联结和轴毂联结13.（95‘）试画出铰制孔用螺栓联结的结构图。

14.（98’）螺栓组受力分析的目的是什么？15（99‘）为什么螺栓联结需要防松？放松的实质是什么？有哪几种防松措施？16（00’）花键联结有哪几种？它的定心方式如何？17（01‘）测力矩扳手和定力矩扳手是利用什么原理来测定螺纹联结预紧力的？18（02’）当螺栓联结受到轴向工作载荷F后，螺栓伸长的增量△δL和被联结件的变形量的恢复量△δF是什么关系，为什么？19.（02‘）试述花键联结的主要优点。

20（03’）平键联结设计中，键的尺寸bXhXL是怎么确定的？（04‘无简答题）第三章带传动21。

（96‘）试述带传动设计准则，并说明哪种失效形式限制了带传动的承载能力？22.（97’）V带传动中，张紧装置应该放在什么位置？为什么？23.（99‘）在设计V带传动时，为什么要限制带的根数？限制条件如何？24.（00’）在普通V带传动中，影响带疲劳破坏的主要应力是哪些，为什么？25.（01‘）画图并说明正常工作中V带与主动轮接触弧上带受拉力的变化情况。

2014年东北大学824机械设计考研真题（回忆版）东北大学2014年攻读硕士学位研究生试题一、问答题1．链轮的齿数是奇数还是偶数？为什么这么选择？2．给出符号Q，Qp,工作载荷F及刚度CL、CF，在F不变的情况下，怎样降低Q？3．齿宽系数的表达式是什么？解释各个参数，并说明如何选择齿宽系数。

4．带传动中张紧轮的位置如何确定？为什么这样确定？5．联轴器和离合器的功能和区别，制动器的作用是什么？6．如何选择滚动轴承7．非液体摩擦滑动轴承的计算准则计算内容及原因。

8．解释齿轮胶合现象及防止胶合应采取的措施。

9．限定链传动传动比i≤7，为什么这样限定？10．中心距对带传动的影响二、分析计算题给出循环特性、屈服极限、最小疲劳极限、脉动疲劳极限，（1）画出疲劳线图。

（2）给出了一点M确定会发生什么样的破坏？（3）简单加载情况下M点会发生什么样的破坏并解释原因。

三、分析计算题图中蜗杆右旋，轴I锥齿轮为主动，（1）重物上升，各个轴的转向（2）使最上面那个轴所受的轴向力最小，画出各个轮的旋向？（3）轴Ⅱ上各轮的受力分析图（4）若当量摩擦角4.53度，给定蜗杆齿数1和模数5mm，直径90mm，问无动力输出时重物会不会下降。

四、分析计算题气缸的端盖上有28个螺栓，缸体内直径800mm,外部直径850mm，缸体内部工作压力压强0-0.5MPa,控制残余预紧力为1.5F，螺栓许用应力467MPa,应力幅55MPa,给了螺栓相对刚度，（1）求残余预紧力的大小（2）求螺栓最大工作拉力并确定螺栓最小直径（3）用最小直径来校核螺栓疲劳强度（此题可参照修世超习题集例2.1两题高度相似）五、角接触球轴承正装，给出支反力R1：1250N，R2：2500N，轴向力Fa：500N 方向向左 .F/R>e,e=0.68,X=0.41 Y=0.87。

C=23.2KN。

S=0.68R。

冲击载荷系数fd=1.2，温度100.预期寿命大概25000h，轴转速760r/min。

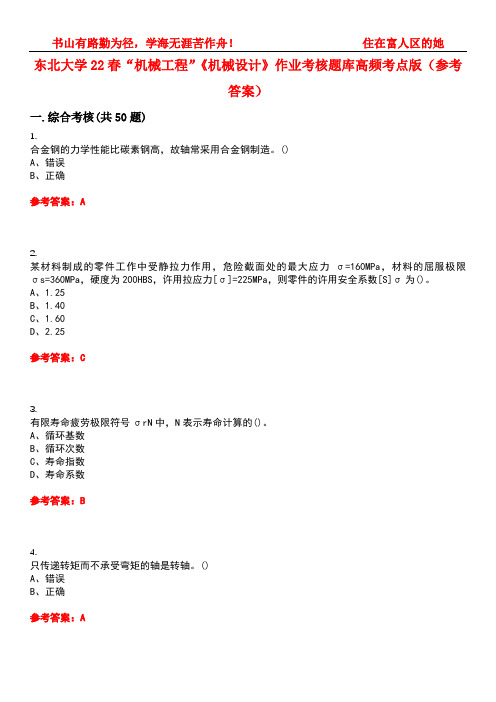

东北大学22春“机械工程”《机械设计》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.合金钢的力学性能比碳素钢高，故轴常采用合金钢制造。

()A、错误B、正确参考答案：A2.某材料制成的零件工作中受静拉力作用，危险截面处的最大应力σ=160MPa，材料的屈服极限σs=360MPa，硬度为200HBS，许用拉应力[σ]=225MPa，则零件的许用安全系数[S]σ为()。

A、1.25B、1.40C、1.60D、2.25参考答案：C3.有限寿命疲劳极限符号σrN中，N表示寿命计算的()。

A、循环基数B、循环次数C、寿命指数D、寿命系数参考答案：B4.只传递转矩而不承受弯矩的轴是转轴。

()A、错误B、正确参考答案：A5.采用过盈联接的轴和毂，即使载荷很大或有严重冲击，也不能与键配合使用。

()A.错误B.正确参考答案：A6.某齿轮传动装置如图所示，轮1为主动轮，当轮1作双向回转时，则轮1齿面接触应力按()变化。

A、对称循环B、脉动循环C、循环特性r=-0.5的循环D、循环特性r=+1的循环参考答案：A7.螺纹联接需要防松是因为联接螺纹不符合自锁条件。

()A.错误B.正确参考答案：A8.在直齿圆柱齿轮设计中，若中心距保持不变，而增大模数m，则可以()。

A、提高齿面的接触强度B、提高轮齿的弯曲强度C、弯曲与接触强度均可提高D、弯曲与接触强度均不变参考答案：B9.()不能列入过盈配合联接的优点。

A、结构简单B、工作可靠C、能传递很大的转矩和轴向力参考答案：D10.多排链的排数不宜过多，这主要是因为排数过多则()。

A、给安装带来困难B、各排链受力不均匀严重C、传动精度下降D、冲击现象严重参考答案：B11.链传动中心距过小的缺点是()。

A、链条工作时易颤动，运动不平稳B、链条运动不均匀，冲击作用增大C、小链轮上的包角小，链条磨损快D、容易发生“脱链现象”参考答案：C12.同一键联接采用两个平键时应180°布置，采用两个楔键时应120°布置。

2012年东北大学机械设计考研试题（回忆版）
一、简答
1.安全系数的选择
2.链传动v 不稳定的原因
3.滚动轴承的预紧及措施
4.动压油膜形成的必要条件
5.影响带传动的工作能力的因素
6.蜗杆传动热平衡计算的原因及采取的措施
7.许用应力的选择及其原则
8.有A，B两个方案，a是把链传动放在高速级，带传动在低速级，当然不合理;b 是反着对了，问你选哪个方案，并解释原因
9.螺栓组设计考虑的问题
10.考的斜齿轮与直齿圆柱齿轮相比，那个可以放在高速级，为什么?
11.轴的分类（传动轴，心轴，转轴）
12.联轴器和离合器的功能及区别
二、计算
1.考规律性非稳定变应力的强度校核 15分
一直r=-0.4，及faimax1，faimax2，还有。

反正该用的公式全都用上了，我强调m'的求法及Nv 的求法
2.螺栓的强度校核 15分（稍具难度）
判定螺栓的最小直径，当然螺栓组的受力分析与单个螺栓的强度计算是必须的
3.两个蜗杆传动的链接，受力分析判断旋向，轴向，力的方向。

4.滚动轴承的寿命计算20 分
5.给了半个轴类零件图（即上半部分参考真题都差不多）的，先改错，再画出正确的图20分。

绪论一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A原动机B传动部分C工作机D控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A复合铰链B局部自由度C虚约束 D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

东北大学22春“机械工程”《机械设计》期末考试高频考点版（带答案）一.综合考核(共50题)1.一对圆柱齿轮传动中，当齿面产生疲劳点蚀时，通常发生在()。

A、靠近齿顶处B、靠近齿根处C、靠近节线的齿顶部分D、靠近节线的齿根部分参考答案：D2.蜗杆传动热平衡计算若不满足设计要求，可以采用增加散热面积、人工通风及循环水冷却等散热措施。

()A、错误B、正确参考答案：B3.一对传动齿轮若大小齿轮选择相同的材料和硬度不利于提高齿面抗胶合能力。

()A、错误B、正确参考答案：B4.某一滚动轴承的基本额定动载荷与其所受载荷无关。

()A、错误B、正确参考答案：B5.选择滑动轴承所用的润滑油，对于非液体摩擦滑动轴承主要考虑润滑油的黏度，对于液体摩擦滑动轴承主要考虑润滑油的油性。

()A.错误B.正确参考答案：A6.在一定转速下，要减轻链传动不均匀和动载荷，应减小链条节距，增大链轮齿数。

()A、错误B、正确参考答案：B7.钢制零件采用热处理办法来提高其刚度是非常有效的。

()A.错误B.正确参考答案：A8.对于载荷变化较大，特别是受较大冲击载荷的旋转轴承，在按动载荷作寿命计算后，还应在验算轴承的()。

A、极限转速B、静强度C、刚度D、配合间隙参考答案：B9.齿轮齿面的疲劳点蚀首先发生在节点附近的齿顶表面。

()A、错误B、正确参考答案：A10.选择滑动轴承所用的润滑油，对于非液体摩擦滑动轴承主要考虑润滑油的黏度，对于液体摩擦滑动轴承主要考虑润滑油的油性。

()A、错误B、正确参考答案：A11.一定型号V带内弯曲应力的大小与()成反比关系。

A、带的线速度B、带轮的直径C、带轮上的包角D、传动比参考答案：B12.有限寿命疲劳极限符号σrN中，N表示寿命计算的()。

A、循环基数B、循环次数C、寿命指数D、寿命系数参考答案：B13.蜗杆传动中，η为传动效率，则蜗杆轴上所受力矩T1与蜗轮轴上所受力矩T2之间的关系为()。

A、B、C、D、参考答案：C14.螺栓强度等级为6.8级，则该螺栓材料的最小屈服极限为680N/mm2。

东北大学专业硕士，机械设计基础第一章机械设计基础知识思考题1-1 机械零件设计应满足哪些基本准则？1-2 什么叫机械零件的失效？机械零件主要的主要失效形式有哪些？1-3提高机械零件强度的措施有哪些？1-4在什么条件下要按刚度准则设计机械零件？提高零件的刚度有哪些措施？1-5选用机械零件材料时主要考虑什么原则？1-6举例说明什么叫静载荷、变载荷、静应力和变应力？1-7什么是零件的工作应力、计算应力、极限应力和许用应力？1-8影响材料的极限应力的因素有那些？1-9线性疲劳损伤累积方程（Miner方程）的意义是什么？1-10影响材料疲劳强度的主要因素有哪些？原因是什么？这些因素对变应力的哪一部分有影响？1-11什么是有效应力集中系数？机械零件设计中，常见的应力集中源有哪些？有三个形状尺寸一样，工作条件也相同，分别用铸铁、低强度钢、高强度钢制造的零件，哪个零件的有效应力集中系数最大？1-12 什么叫接触应力和接触强度？影响接触应力大小的因素有哪些？1-13举例说明零件的结构及工艺对被设计零件疲劳强度的影响。

习题1-1从手册中查找下面各材料的名称和性能数据，并填入表中：材料牌号材料名称抗拉强度极限σB/ MPa屈服强度极限σs / MPa延伸率σ5 / %硬度HB弹性模量E / MPaHT200ZG270-500Q23545调质40CrQA19-41-2已知σmin＝500 MPa，σa = 300 MPa，求σmax，σm，r,并画出变应力图。

1-3图示为一转轴，在轴上作用有轴向力F a＝3000 N和径向力F r＝6000N，支点间距L＝300 mm，轴的直径d＝50mm，求力F r 作用面上的σmax，σmin，σm，σa，r，并画出变应力图。

1-4已知一合金结构钢的简化疲劳极限线图如图所示。

等效系数ψσ＝0.43，若零件工作应力点M 恰在OE线上，其最大工作应力σmax＝426 MPa，最小工作应力σmin＝106 MPa，有效应力集中系数kσ＝1.42，绝对尺寸系数εσ＝0.91，表面状态系数β＝1，试求按简单加载情况下零件的安全系数（按无限寿命考虑）。
