无铅工艺介绍

无铅焊接工艺技术1．无铅焊接技术的发展趋势在传统的电子产品焊接工艺中，普遍都是使用含铅焊料，以至于大量的铅毒存在于我们日常使用的电子产品中。

由于铅及其化合物属剧毒物质，容易污染地下水及土壤，给人类的生存环境带来严重危害，特别是对儿童的脑发育。

随着电子工业的快速发展，被废弃的电器制品将逐年增多，电子工业中电路板焊接使用的焊料几乎都含有铅。

其污染地下水和土壤，成为环境问题，近年来已引起人们的特别关注，特别是在发达国家。

（1）欧洲议会决议：欧洲电子工业计划在2004年1月全面禁止含铅焊料的使用，在公元2004年欧美将全力导入无铅锡膏的制程。

（2）日本ＮＥＣ、SONY、松下、富士通、东芝等大型电子厂家在公元2000年已开始导入无铅锡膏的制程。

（3）在中国，由于很多电子厂家是做欧美及日本的OEM订单，越来越多地被他们的客户要求使用无铅焊料。

（4）同时更多的公司在申请ISO14000认证时，都被要求使用对环境无害的原料和技术。

（5）在环境保护这个大前提下，法规和市场因素将起着更直接的作用。

中国在加入WTO以后，也必将响应、加强世界环保条约。

因此，出于对环保的考虑，铅在21世纪将被严格限用。

未来的市场发展趋势是使用含铅焊料的电子产品将无法进入国际市场。

对于电子组装企业来说，无铅焊接技术的应用已经是摆在面前必须解决的现实问题。

2．无铅焊接技术的工艺特点无铅焊接工艺与传统Sn-Pb合金焊接工艺不同。

如熔点在183℃的Sn/Pb含铅焊料，其完全液化温度在205~215℃之间；一般PCB允许的最高温度在230~240℃。

采用无铅焊接工艺，因所使用的无铅焊料（目前已开发出来的）大多数合金熔点比传统的63Sn37Pb合金高40℃左右，熔点温度在195℃~227℃之间，完全液化温度在240℃~250℃之间，这就意味着回流焊必须在更高的温度下进行；而PCB允许的最高温度必须保持不变，否则会超过PCB的材质许可温度（240℃），使PCB 损坏。

PCB电路板有铅与无铅工艺的区别1.材料选择：有铅工艺中，焊接使用的主要材料是含有铅的焊料。

而无铅工艺中，焊接使用的主要材料是不含有铅的焊料。

无铅焊料常用的成分包括锡、银、铜等。

2.熔点差异：有铅焊料的熔点较低，一般在183°C左右。

而无铅焊料的熔点较高，一般在217°C左右。

因此，在无铅工艺中，焊接的温度需要更高。

3.环境友好性：无铅工艺主要是为了减少对环境的污染，铅是一种对环境和人体有害的金属，所以近年来各国纷纷提倡无铅工艺的应用。

相比之下，有铅工艺会产生有害废料和废气，对环境造成更大的危害。

4.焊接质量：无铅工艺相对于有铅工艺来说，焊接质量更好。

因为无铅焊料形成的焊点通常比较薄而均匀，能够实现更高的焊接密度。

而有铅焊料容易形成焊锡球、焊墨、焊渣等焊接缺陷。

5.焊接工艺调整：由于无铅工艺的熔点较高，需要重新调整焊接工艺。

在无铅工艺中，需要将焊接温度和焊接时间加大，以保证焊接点的质量。

6.实施成本：无铅工艺相对于有铅工艺来说，实施成本更高。

首先，无铅焊料的成本较高。

其次，因为无铅焊料的熔点较高，需要使用更高效的焊接设备，增加了设备投资成本。

总体而言，无铅工艺相比有铅工艺具有更多的优势，尤其是在环境友好性和焊接质量方面。

目前，越来越多的电子产品制造商选择无铅工艺作为电路板制造的首选。

然而，无铅工艺也带来了一些新的挑战，如在焊接温度调整和设备升级方面的问题。

因此，在实际应用中，制造商需要综合考虑产品特性、成本和生产效率等因素，选择适合的工艺。

无铅喷锡工艺流程解析
表面处理工艺：
目前我司实际生产的表面处理有:①无铅喷锡、②沉银、③OSP、④沉金、⑤电金、⑥镀金手指；其表面处理主要根据客户需求在绿油后的裸铜待焊面上进行处理，并在铜面上长成一层物质，防止氧化或硫化；在电子零件组装焊接时加强元器件与焊点的结合力及通导传递能力。

本次主要介绍①无铅喷锡、②沉银、③OSP、④沉金工艺。

无铅喷锡工艺流程：
热风整平又称喷锡，将电路板浸入熔融的焊料中，再利用热风将印制板表面及金属化孔内的多余焊料吹掉，从而得一个平滑、均匀光亮的焊料涂覆层—锡；无铅喷锡（含铅小于0.1%）
沉银工艺流程：
银是一种白色、柔软易延展且可锻铸的金属元素，其在任何物质上皆具有最佳的热力及电传导性；银可轻易的被溶解成离子溶液镀于需覆盖银金属的物质表层，浸镀银制程便是作为电路板得到银金属的方式，板面沉积的银厚仅约为0.1-0.5um
OSP工艺流程：
有机保焊剂（简称OSP）的功能就是在绿油后的裸铜待焊面上进行涂布处理，并在铜面上长成一层有机铜错化物的皮膜。

沉金工艺流程：
在绿油后的裸铜待焊面上进行化学处理，使铜面上长成一层薄金，金纯度99.99%，硬度低于80 Knoop，密度19.3g/cm2。

一、锡膏丝印工艺要求1、解冻、搅拌首先从冷藏库中取出锡膏解冻至少4小时，然后进行搅拌，搅拌时间为机械2分钟，人手3分钟，搅拌是为了使存放于库中的锡膏产生物理分离或因使用回收造成金属含量偏高使之还原，目前无铅锡膏Sn/Ag3.0/Cu0.5代替合金，比重为7.3,Sn63/Pb37合金比重为8.5因此无铅锡膏搅拌分离时间可以比含铅锡膏短。

2、模板不锈钢激光开口,厚度80-150目(0.1-0.25mm)、铜及电铸Ni模析均可使用。

3、刮刀硬质橡胶(聚胺甲酸酯刮刀)及不锈钢金属刮刀。

4、刮刀速度\角度每秒2cm-12cm。

（视PCB元器件大小和密度确定）；角度:35-65℃。

5、刮刀压力（图一）1.0-2Kg/cm2 。

6、回流方式适用于压缩空气、红外线以及气相回流等各种回流设备。

7、工艺要求锡膏丝印工艺包括4个主要工序，分别为对位、充填、整平和释放。

要把整个工作做好，在基板上有一定的要求。

基板需够平，焊盘间尺寸准确和稳定，焊盘的设计应该配合丝印钢网，并有良好的基准点设计来协助自动定位对中，此外基板上的标签油印不能影响丝印部分，基板的设计必需方便丝印机的自动上下板，外型和厚度不能影响丝印时所需要的平整度等。

8、回流焊接工艺回流焊接工艺是目前最常用的焊接技术，回流焊接工艺的关键在于调较设置温度曲线。

温度曲线必需配合所采用的不同厂家的锡膏产品要求。

二、回流焊温度曲线本文推荐的无铅回流焊优化工艺曲线说明(如图二):推荐的工艺曲线上的四个重要点:1、预热区升温速度尽量慢一些(选择数值2-3℃/s)，以便控制由锡膏的塌边而造成的焊点桥接、焊球等。

2、活性区要求必须在(45-90sec、120-160℃)范围内，以便控制PCB基板的温差及焊剂性能变化等因数而发生回流焊时的不良。

3、焊接的最高温度在230℃以上保持20-30sec，以保证焊接的湿润性。

4、冷却速度选择在-4℃/s。

回流温度曲线如下：（图二）图二中红色曲线推荐对焊点亮度要求的客户回流曲线湿度变化说明：1、焊锡膏的焊剂在湿度升至100℃时开始熔化（开始进入活性时期），焊锡膏在活化区的主要作用是将被焊物表面的氧化层去掉，如果活性区的时间过长，焊剂会蒸发挥过快，也会造成焊点表面不光滑，有颗粒状。

SMT无铅化工艺一．无铅焊料：与传统的含铅焊料相比，无铅焊料的原理就是由一些合金混合物来替代原有的铅，其特点就是这种合金的熔融温度要略高于含铅焊料。

以Sn/Ag合金为例，其熔融温度为221摄氏度，高于含铅焊料的熔融温度183摄氏度，而另一些无铅焊料Sn/Ag/Cu熔点为218摄氏度、Sn/Ag/Cu/Sb熔点为217摄氏度。

二．无铅焊接工具：无铅焊接工具与以往含铅焊接相比，生产设备方面不会有太多的改变，而对于返修工艺来说，将面临更大的挑战。

如前段无铅焊料中，已提及无铅焊料的原理就是由一些合金混合物来替代原有的铅，而这些合金材料的成分中Cu的使用最多。

Cu是易氧化物，其氧化物CuO2与Cu相比硬度降低，就如同氧化铁（铁锈）。

一旦无铅焊料中的Cu在焊接过程中焊接时间过长，就容易造成被氧化，最终会成为产品质量的缺陷。

由此可以得出结论，焊接过程越短，焊接质量就越为可靠！在目前市场上有多款面向于无铅焊接领域的烙铁，对此做出了一个实验以下是2个试验条件和结果：1． 4种烙铁头的温度都设在329Co，每个烙铁头连续完成10个焊点，每个焊点的温度达到同样的温度232Co时，完成下一个焊点。

当10个焊点都完成后，记录每种烙铁所用的全部时间如下：METCAL——150秒 PACE——204秒WELLER——245秒 HAKKO——316秒该试验表明，METCAL烙铁所用时间最短，说明其功率输出效率高，比HAKKO的速度快一倍以上。

2．如果使这4种烙铁都保持同样的焊接速度，即使每一个烙铁所用时间都保持在150秒，其它烙铁就必须升高烙铁头的温度，而METCAL烙铁仍维持329Co的温度不变：METCAL——150 秒——329 Co PACE——150 秒——349 CoWELLER——150 秒——380 Co HAKKO——150 秒——409 Co我们可以得出结论，Metcal SP200的升温速度比其它至少快25%，而比Hakko926ESD则要快一倍以上。

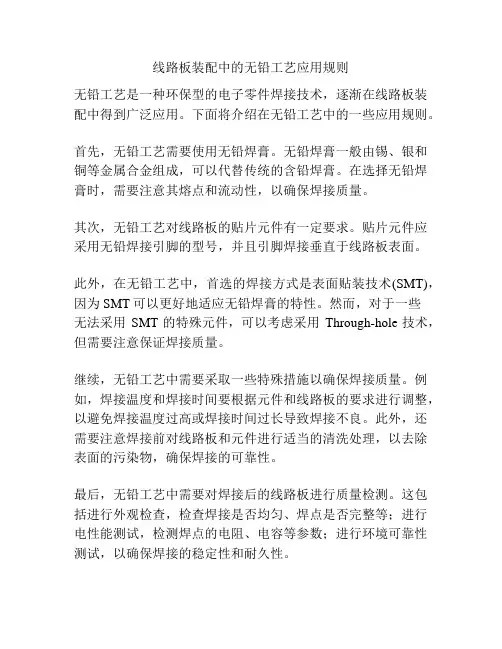

线路板装配中的无铅工艺应用规则无铅工艺是一种环保型的电子零件焊接技术，逐渐在线路板装配中得到广泛应用。

下面将介绍在无铅工艺中的一些应用规则。

首先，无铅工艺需要使用无铅焊膏。

无铅焊膏一般由锡、银和铜等金属合金组成，可以代替传统的含铅焊膏。

在选择无铅焊膏时，需要注意其熔点和流动性，以确保焊接质量。

其次，无铅工艺对线路板的贴片元件有一定要求。

贴片元件应采用无铅焊接引脚的型号，并且引脚焊接垂直于线路板表面。

此外，在无铅工艺中，首选的焊接方式是表面贴装技术(SMT)，因为SMT可以更好地适应无铅焊膏的特性。

然而，对于一些无法采用SMT的特殊元件，可以考虑采用Through-hole技术，但需要注意保证焊接质量。

继续，无铅工艺中需要采取一些特殊措施以确保焊接质量。

例如，焊接温度和焊接时间要根据元件和线路板的要求进行调整，以避免焊接温度过高或焊接时间过长导致焊接不良。

此外，还需要注意焊接前对线路板和元件进行适当的清洗处理，以去除表面的污染物，确保焊接的可靠性。

最后，无铅工艺中需要对焊接后的线路板进行质量检测。

这包括进行外观检查，检查焊接是否均匀、焊点是否完整等；进行电性能测试，检测焊点的电阻、电容等参数；进行环境可靠性测试，以确保焊接的稳定性和耐久性。

总结起来，无铅工艺在线路板装配中的应用需要考虑选用无铅焊膏、合适的贴片元件、适当的焊接方式、调整焊接参数、进行清洗处理以及进行质量检测。

这些应用规则能够帮助我们实现环保电子装配，同时确保焊接的质量和稳定性。

随着环保意识的提高和全球环境保护政策的推动，无铅工艺在电子制造领域的应用逐渐成为主流。

无铅工艺相对于传统的含铅焊接工艺具有许多优势，比如环境友好、减少污染、提高焊接质量等。

因此，在线路板装配中，应用无铅工艺已经成为电子企业追求环保和高质量的重要举措。

首先，无铅工艺中的焊接材料是重要的考虑因素。

传统的含铅焊接工艺使用的是含有铅的焊锡合金，而无铅工艺需要使用无铅焊膏。

无铅工艺技术
无铅工艺技术，又称为无铅制程技术，是一种利用无铅焊料进行连接的电子制造工艺。

无铅工艺技术的应用已经成为电子制造业的趋势，因为它具有环保、可靠性高和成本低等优点。

首先，无铅工艺技术相对于传统的有铅工艺技术更环保。

有铅焊料中的铅含量较高，使用有铅焊料进行生产会导致污染环境。

而无铅焊料中不含铅或者只含微量铅，因此使用无铅焊料可以减少对环境的污染，并符合全球环保要求。

其次，无铅工艺技术可以提供更高的可靠性。

铅在高温环境下容易发生氧化，导致焊点与焊盘之间的连接失效。

而无铅焊料不易发生氧化，因此可以在高温环境下保持良好的连接效果，提高产品的可靠性。

再次，无铅工艺技术相对于有铅工艺技术来说成本更低。

虽然无铅焊料的成本相对较高，但是无铅工艺技术可以实现自动化生产，提高生产效率，减少人工成本。

另外，由于无铅焊料的可靠性高，可以减少产品的修理和退货率，降低了售后服务的成本。

在无铅工艺技术的应用过程中，需要注意以下几个问题。

首先，无铅焊料的熔点较高，在焊接过程中需要控制好温度，以免损坏其他关键部件。

其次，无铅焊料的流动性较差，焊接过程中需要做好焊接头的设计，以确保焊料能够充分润湿焊盘和焊脚。

最后，无铅工艺技术需要与其他工艺技术相结合，如表面贴装技术和可靠性测试技术等，以确保产品的质量。

总的来说，无铅工艺技术是电子制造业的发展趋势，其环保、可靠性高和成本低等优点使其越来越受到关注和采用。

在应用无铅工艺技术的过程中，需要注意相关问题，以确保产品质量。

未来，随着技术的不断发展，无铅工艺技术将更加完善和成熟，为电子制造业带来更多的便利和机遇。

1. 无铅焊接技术的工艺特点:电子产品制造业实施无铅化制程需面临以下问题；1)焊料的无铅化；2)元器件及PCB板的无铅化; 3)焊接设备的无铅化、焊料的无铅化.到目前为止，全世界已报道的无铅焊料成分有近百种，但真正被行业认可并被普遍采用是Sn-Ag-Cu三元合金，也有采用多元合金，添加In,Bi,Zn等成分。

现阶段国际上是多种无铅合金焊料共存的局面，给电子产品制造业带来成本的增加，出现不同的客户要求不同的焊料及不同的工艺，未来的发展趋势将趋向于统一的合金焊料。

（1）熔点高，比Sn-Pb高约30度；（2）延展性有所下降，但不存在长期劣化问题；（3）焊接时间一般为4秒左右；（4）拉伸强度初期强度和后期强度都比Sn-Pb共晶优越。

（5）耐疲劳性强。

（6）对助焊剂的热稳定性要求更高。

（7）高Sn含量，高温下对Fe有很强的溶解性2. 鉴于无铅焊料的特性决定了新的无铅焊接工艺及设备1）元器件及PCB板的无铅化在无铅焊接工艺流程中，元器件及PCB板镀层的无铅化技术相对要复杂，涉及领域较广，这也是国际环保组织推迟无铅化制程的原因之一，在相当时间内，无铅焊料与Sn-Pb的PCB镀层共存，而带来 "剥离(Lift-Off)"等焊接缺陷,设备厂商不得不从设备上克服这种现象。

另外对PCB板制作工艺的要求也相对提高，PCB板及元器件的材质要求耐热性更好。

2）焊接设备的无铅化(1)波峰焊设备:由于无铅焊料的特殊性，无铅焊接工艺进行要求无铅焊接设备必须解决无铅焊料带来的焊接缺陷及焊料对设备的影响，预热／锡炉温度升高，喷口结构，氧化物，腐蚀性，焊后急冷，助焊剂涂敷，氮气保护等。

Ａ）无铅焊接要求的温度曲线分析：通过上述曲线图和金属材料学知识，我们了解到为了获得可靠、最佳的焊点，温度T2最佳值应大于无铅锡的共晶温度，锡液焊接温度控制在2500C±20度（比有铅锡的温度要求更严），一般有高可靠要求的军用产品，△T＜300C，对于普通民用产品，建议温差可放宽到△T2＜50度（根据日本松下的要求）；预热温度T1比有铅焊要稍高，具体数值根据助焊剂和PCB板工艺等方面来定，但△T1必须控制在50度以内，以确保助焊剂的活化性能的充分发挥和提高焊锡的浸润性；焊接后的冷却从温度T3（250度）降至温度T4（100～150度），建议按7～11度/S的降幅梯度控制；温度曲线在时间上的要求主要是预热时间t1、浸锡时间t2、t3及冷却时间t4，这些时间的具体数值的确定要考虑元器件、PCB板的耐热性及焊锡的具体成份等多方面因素，通常t1在1.5分钟左右，t2+t3在3～5S之间。

无铅工艺技术无铅工艺技术，顾名思义是指在电子产品制造过程中，不使用含铅的焊料进行连接的工艺技术。

这一技术的出现，源于对环境保护的关注以及对人类健康的保护。

长期以来，焊接电子元件的常用方法是使用含铅的焊料进行连接。

然而，由于铅的毒性以及对环境的危害，各国纷纷开始禁止使用含铅的焊料。

因此，无铅工艺技术应运而生。

无铅工艺技术的主要特点是使用无铅焊料进行焊接。

与传统的含铅焊料相比，无铅焊料在焊接过程中需要更高的温度，但同时也具有更好的焊点可靠性和机械性能。

而且，它还可以降低焊接过程中的毒性和环境污染。

无铅工艺技术的应用范围非常广泛，几乎涵盖了所有的电子产品制造过程，包括电路板的制作、元件的安装和组装。

无铅工艺技术的推广不仅对环境具有积极的影响，还可以提高产品的质量和可靠性。

然而，要实施无铅工艺技术并非一蹴而就。

这一技术的推广需要企业改变传统的生产方式，并投入大量的资金进行设备更新。

同时，还需要对生产工艺和流程进行调整和优化。

因此，无铅工艺技术的应用还需要一个过程。

总之，无铅工艺技术是电子产品制造领域的一项重要技术。

它不仅可以保护环境，减少污染，还可以提高产品质量和可靠性。

作为电子产品制造企业，应积极推广和采用无铅工艺技术，为可持续发展贡献自己的力量。

无铅工艺技术自问世以来，已经成为电子产品制造领域的一项重要革新技术。

其主要原因是，含铅焊料在焊接过程中会释放出毒性物质，对操作人员的健康和环境造成严重危害。

特别是对于长期接触含铅焊料的工人，他们的体内可能会积累过量的铅，导致中毒的风险。

而无铅工艺技术的引入，不仅保护了工人和环境的健康，同时也提升了产品的质量和可靠性。

随着环境保护意识的提升以及国际法规的要求，越来越多的国家开始推行无铅工艺技术。

例如，欧盟于2006年开始实施RoHS指令，要求所有电子产品中的含铅物质限制在规定范围内，这促使了许多企业转向无铅工艺技术。

同样，美国、日本等国家也相继颁布了类似的法规。

无铅焊锡技术之无铅焊接工艺要求无铅焊丝对应的新的手工焊接工具要求1．含铅焊接材料对环境的影响：由于Pb是一种有毒的金属，对人体有害。

并且对自然环境有很大的破坏性。

2．无铅焊接的起源：由于环境保护的要求，特别是ISO14000的导入，世界大多数国家开始禁止在焊接材料中使用含铅的成分。

日本在2004年禁止生产或销售使用有铅材料焊接的电子生产设备。

欧美在2006年禁止生产或销售使用有铅材料焊接的电子生产设备。

据估计，中国没有多久也将采用无铅焊接。

因此，在这种情况下，电子材料开始生产无铅焊料。

例如：美国 Alpha metal焊丝：reliacore 15的主要组成成分为S nAgCu.3．焊丝的氧化速度特性示意图假设：A．焊丝在室温24℃的氧化速度的数值＝5。

B．焊丝在其他温度下的氧化速度的数值＝该温度氧化速度/室温24℃的氧化速度×5。

说明：焊料的组成成分不同，其氧化速度不一样。

如果需要详细了解焊料的氧化特性，请向贵公司的供应商联系4．有铅焊丝及无铅焊丝的区别：一：成分区别通用6337焊丝组成比例为：63％的Sn；37％的Pb。

无铅焊丝的主要组成（Alpha metal的reliacore 15一种SnAgCu为例）：96.5%Sn；3.0％Ag；0.5％Cu二：熔点及焊接温度：温度焊丝种类熔点焊接温度6337焊丝183℃ 350℃无铅焊丝220℃ 390℃5．使用无铅焊丝，采用现有焊台将产生的影响（以HAKKO936/ WES51为例）温度焊丝种类熔点焊接温度焊接速度6337焊丝183℃ 350℃ 大约4秒/个无铅焊丝220℃ 390℃ 大约6秒/个产生问题A．焊点的氧化严重，造成导电不良、焊点脱落、焊点不光泽等质量问题。

B．工厂的产能下降。

6． Weller@，Hakko @,Metcal@等主要焊台生产厂家的解决方案A． Hakko的解决方案：（代表产品：Hakko931; Hakko941）提高焊台的功率：从60W提高到100W提高焊笔的导热性能：改变焊笔的结构，将烙铁头与发热体做成整体。

浅析无铅焊接工艺技术无铅焊接工艺技术是一种环保、高效、可靠的焊接方法，广泛应用于电子电路、汽车制造、航空航天等行业。

本文将对无铅焊接工艺技术进行简要分析，介绍其原理、优势和应用。

一、无铅焊接工艺技术的原理传统的焊接工艺中含有大量的铅成分，而铅是一种有毒有害物质。

为了保护环境和人类健康，各国纷纷禁止或限制使用铅焊。

无铅焊接工艺技术应运而生。

无铅焊接工艺技术主要包括无铅焊料和无铅焊接设备两个方面。

1. 无铅焊料无铅焊料主要包括无铅焊丝和无铅焊膏。

无铅焊丝由不含铅的合金组成，例如Sn-Ag-Cu合金。

这种合金的润湿性好，焊接接头可靠，且不会产生铅的环境污染。

无铅焊膏也是一种环保的焊接材料，用于手工焊接或波峰焊接。

无铅焊接设备包括无铅焊接工作台、无铅烙铁、无铅热风枪等。

这些设备能够提供适宜的焊接温度和焊接环境，从而确保无铅焊料的焊接性能和可靠性。

无铅焊接工艺技术相对于传统的铅焊接工艺具有以下几个显著的优势：1. 环保性无铅焊接工艺技术是一种环保的焊接方法，不含有毒有害的铅成分。

采用无铅焊接工艺技术可以减少焊接过程中对环境的污染，对保护生态环境具有重要意义。

2. 健康性无铅焊接工艺技术不含有有毒有害的铅成分，能够有效保护工人的健康。

在焊接过程中，工人不会吸入铅蒸气或接触到铅焊剂，有利于减少职业病的发生。

3. 焊接性能无铅焊接工艺技术采用优质的无铅焊料，能够确保焊接接头的可靠性和耐久性。

无铅焊接接头的电性能、机械性能和热冲击性能均优于传统的铅焊接接头。

对于波峰焊接工艺来说，采用无铅焊接工艺技术可以避免铅焊料在波峰焊接槽中的固溶和析出问题，保证波峰焊接接头的质量。

5. 符合国际标准随着全球环保意识的提高，越来越多的国家和地区出台了对铅焊接的限制措施。

采用无铅焊接工艺技术可以使产品符合国际环保标准，便于产品出口和市场竞争。

无铅焊接工艺技术已经在多个领域得到广泛应用，尤其是在电子电路、汽车制造和航空航天等行业。

1. 电子电路无铅焊接工艺技术在电子电路领域有着广泛的应用。

无铅波峰焊接工艺无铅波峰焊接工艺是一种常用的电子元器件表面贴装工艺。

它主要应用于PCB板上的表面贴装元件焊接，可以实现高效、高质量的焊接效果。

无铅波峰焊接工艺的具体步骤如下：第一步是准备工作。

首先要确保焊接设备和工具的正常运行，检查焊接设备的电源、传送系统、压力、波峰温度等方面的功能是否正常。

然后，选择合适的焊接参数，根据焊接元件和PCB板的特性进行调整。

同时，准备好焊接所需的元件和PCB板。

第二步是PCB板的预处理。

首先要进行清洁，去除PCB板表面的污染物，以确保焊接区域的纯净度。

然后，在PCB板表面涂覆一层焊接助剂，以提高焊接的质量和可靠性。

第三步是元件的安装。

将元件精确地安装在PCB板上对应的焊点上，确保焊点的对中和稳定。

可以使用自动贴装机或手动贴装工具进行元件的贴装，保证贴装的精度和速度。

第四步是焊接过程。

将装有元件的PCB板放置在焊接设备上，调整焊接参数，使波峰温度适中并且波峰高度适合焊接要求。

然后，将PCB板通过波峰区域，使元件的引脚与熔化的焊料接触，从而实现焊接。

焊料会通过引脚与焊接区域形成可靠的焊点连接。

第五步是焊后处理。

焊接完成后，需要进行一些处理措施，以提高焊接的质量和可靠性。

首先，要对焊点进行检查，确保焊点的完整性和连接可靠性。

然后，清洁焊接区域，去除焊接过程产生的残留物。

最后，进行焊接质量的评估和记录，以便后续的质量控制和管理。

综上所述，无铅波峰焊接工艺是一种高效、高质量的焊接工艺，适用于PCB板上的表面贴装元件焊接。

它的主要步骤包括准备工作、PCB板的预处理、元件的安装、焊接过程和焊后处理。

通过合理的操作和严格的质量控制，可以实现可靠的焊接连接，确保电子产品的质量和性能。

无铅波峰焊接工艺是为了替代含铅波峰焊接工艺而发展起来的一种技术。

由于传统的含铅波峰焊接工艺会释放出有害的铅元素，对环境和人体健康造成潜在的威胁，因此无铅波峰焊接工艺应运而生，并逐渐得到广泛应用。

无铅波峰焊接工艺相较于含铅波峰焊接工艺，具有以下优点：首先，无铅波峰焊接工艺符合环保要求。
