电机装配与运行检测技能大赛理论题

一套技能大赛题目机电一体化设备组装与调试工作任务书请你按要求在4h内完成下列工作任务一、请按图1及其要求完成工件分拣设备的组装电感式接近开关、光纤传感器，气缸等应根据控制要求选择安装位置，并调试至满足工件的分拣要求。

二、根据工作要求画出电气原理图，并完成电路、气路的连接。

（1）电气原理图应画在《工件分拣设备电气原理图》的图纸上（表004）；电气原理图的绘制，图形符号的使用应符合中华人民共和国国家标准，使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称。

（2）气动原理图应画在《工件分拣设备气动原理图》的图纸上（表005）；气动原理图的绘制，图形符号的使用应符合中华人民共和国国家标准，使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称。

（3）电、气路连接应符合工艺要求和安全要求，所有导线应放入线槽，凡是选手接的导线和气管应走向合理，并绑扎。

（4）元件、器件的金属外壳，应可靠接地。

（5）按照给定的I/O分配编程（表006）三、按图1的要求以及附图2所给的尺寸及其完成设备的组装，并且按照选手画的气动原理图进行气路连接。

四、根据工件分拣设备的工作要求编写PLC控制程序和设置变频器参数。

（1）编写程序可用基本指令，也可以使用步进指令或功能指令；（2）可用GX软件编程，也可用FX软件编程。

（3）变频器正转频率为25HZ，反转频率为30HZ，加减速时间小于1S。

五、设备调试。

（1）机械部件、传感器等元件的安装位置及其PLC的控制程序应相互配合，协调动作，保证分拣的准确。

（2）机械部件、传感器等元件的安装位置及其PLC的控制程序应保证皮带输送机启动和停止的位置和时间的准确。

（3）调节气路中的流量调节阀，使气缸活塞杆伸出和缩回的速度适中。

（4）机械手运行协调，夹持传送工件可靠（请将机械手的工件传送速度调试到满足设备控制要求）。

请你仔细阅读工件分拣设备的相关说明，避免完成工作任务时出错一、工件分拣设备的部件与器件工件分拣设备主要部件、器件和元件的名称和安装位置如图1所示：1．供料部件由供料盘和供料架组成。

装配部分考试题（高低压部分）一、填空题1、电机是发电机、电动机的通称。

2、电机的安装方式有卧式、立式、悬臂式三种。

3、滚动轴承的装配质量主要取决于轴承的质量、零部件的加工精度、安装方法、润滑脂加入量是否合适。

4. YBKS3551-2中Y表示异步电机，B表示隔爆，K表示内腔为空冷，S表示冷却器为水冷355表示中心高为355mm ，2表示极数。

5. 电机装配主要包括定子装配转子部件装配定转子合装附件装配和装配后试验等内容。

6. 交流电机有同步电机和异步电机两大类。

7. 电机的安装尺寸中A尺寸是底脚孔中心的径向距离。

8. 电机中的噪声源基本上可分为电磁噪声、通风噪声、机械噪声三类9. 交流电指大小和方向随时间不断变化的电流。

10. 电机装配分为部件分装配和成品的总装配两部分。

11．电机由定子、转子、端盖三大部件组成。

12. 不平衡有静不平衡、动不平衡、混合不平衡三种类型。

13. 浸漆的主要目的是增强电机绕组的机械强度、绝缘强度，提高导热能力、耐潮性。

14．低压电机的绝缘结构主要包括主绝缘、匝间绝缘、相间绝缘、层间绝缘、引接线绝缘。

13. 机械加工中配合有间隙配合、过渡配合、过盈配合三种形式。

14．在电机安装中轴与轴承之间的配合采用过盈配合。

15．在电机安装中轴承与端盖之间的配合采用过渡配合。

16．转子铁心与轴的装配有三种形式，分别为热套配合、键联接配合、滚花冷压配合。

17．转子的热套的温度控制在350℃-450℃之间18．轴承套到轴颈的方法有冷套和热套两种。

19．装配的组织形式有固定装配和移动装配二种形式。

20．在中小型感应电机中，广泛采用滚动轴承结构。

21．户外型电机用W 表示。

22. 铸有EX标志的电气设备是防爆电气设备。

23. 耐压试验的目的是检查绕组对地及绕组间的绝缘强度是否合格。

24．在电机生产过程中共需进行两次耐压试验，一次是在嵌线后进行，一次是在电机做出厂试验时进行。

25．空载电流和空载损耗增大而直流电阻正常，一般是定子、转子铁心装压质量差、铁芯有效长度不足。

桐乡市企业高技能人才直接评价和直接认定电机装配工高级工操作技能鉴定试卷（京惠电机有限公司）评分总表评分表项目二：技术答辩(30%)桐乡市企业高技能人才直接评价和直接认定电机装配工高级工操作技能鉴定试卷（京惠电机有限公司）工件编号：姓名：单位：试题一：电机装配生产操作、维护保养(70%)一、考核技术要求：1、工具、材料的准备需到位。

2、检查岗位运行情况，操作工件按标准参数操作。

3、考查所从事岗位的操作步骤正确性和熟练程度。

3、对设置故障处（1~2处）能进行维修处理，达到正常装配操作。

4、能对故障现象进行分析，步骤正确和维护到位。

二、考核规定说明1、试题采用60分制进行检验评分，42分为合格。

2、对岗位操作步骤正确、相对熟练及分析合格得该项全部质量分42分。

3、岗位装配不合理或出现故障，为不合格考件。

4、严重违反安全文明规程，违反设备操作堆积发生较严重人身设备事故的，视情节严重性采用倒扣分，直至取消考试资格。

5、规定时间内全部完成的不扣分，提前完成操作不加分。

试题二：技术答辩(30%)1、阐述单相异步电动机的主要组成部分和装配顺序。

2、所从事岗位装配前的准备工作有哪些？3、能简要论述岗位操作过程中常见故障及处理方法。

4、单相异步电动机的主要类型。

6、简要说明单相异步电动机的铭牌参数含义。

7、成品电机包装前所需要测试的技术参数有哪些，具体说明每项技术参数达到出厂要求的最低标准？8、阐述线圈的整理过程？9、主、副绕组的简单区别。

10、阐述两组绕组嵌线过程的注意事项。

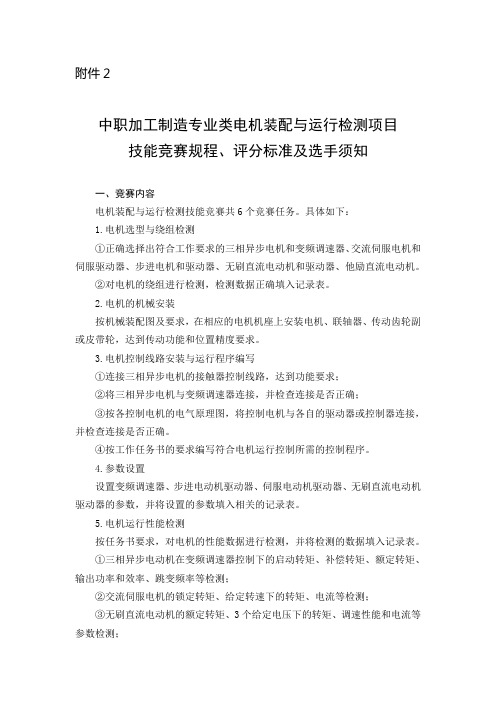

附件2中职加工制造专业类电机装配与运行检测项目技能竞赛规程、评分标准及选手须知一、竞赛内容电机装配与运行检测技能竞赛共6个竞赛任务。

具体如下：1.电机选型与绕组检测①正确选择出符合工作要求的三相异步电机和变频调速器、交流伺服电机和伺服驱动器、步进电机和驱动器、无刷直流电动机和驱动器、他励直流电动机。

②对电机的绕组进行检测，检测数据正确填入记录表。

2.电机的机械安装按机械装配图及要求，在相应的电机机座上安装电机、联轴器、传动齿轮副或皮带轮，达到传动功能和位置精度要求。

3.电机控制线路安装与运行程序编写①连接三相异步电机的接触器控制线路，达到功能要求；②将三相异步电机与变频调速器连接，并检查连接是否正确；③按各控制电机的电气原理图，将控制电机与各自的驱动器或控制器连接，并检查连接是否正确。

④按工作任务书的要求编写符合电机运行控制所需的控制程序。

4.参数设置设置变频调速器、步进电动机驱动器、伺服电动机驱动器、无刷直流电动机驱动器的参数，并将设置的参数填入相关的记录表。

5.电机运行性能检测按任务书要求，对电机的性能数据进行检测，并将检测的数据填入记录表。

①三相异步电动机在变频调速器控制下的启动转矩、补偿转矩、额定转矩、输出功率和效率、跳变频率等检测；②交流伺服电机的锁定转矩、给定转速下的转矩、电流等检测；③无刷直流电动机的额定转矩、3个给定电压下的转矩、调速性能和电流等参数检测；④步进电机的保持转矩，给定负载转矩下的最高转速等参数检测；⑤直流他励电动机的额定电压下的转矩、转速、电流检测，3个特定电压下的转矩、调速性能和电流等参数检测。

6.专业理论知识问答回答任务书中所列出的电机安装与运行检测有关的5～8个专业问题，将答案写在答卷纸上。

整个竞赛操作过程要符合安全文明生产要求。

二、竞赛方式个人赛。

三、竞赛时量240分钟。

四、名次确定办法按竞赛总成绩由高到低排序确定名次。

成绩相同时，竞赛用时少者名次列前；成绩和用时均相同，职业素养与安全意识得分高者名次列前。

2024年机动车检测工技能大赛理论知识考试题库(附答案)一.多选题1、制蒸发器温度的方法有()。

A、用流量阀B、用压力调节器控制C、用温度传感器或温度开关控制D、用电磁开关控制参考答案：BC2、车发动机汽缸磨损失效后，会导致()、冲击振动。

A、油耗激增B、承载能力下降C、曲轴箱窜气D、机油烧损参考答案：ABCD3、列说法错误的有()A、在制动时，若后轴比前轴先抱死产生滑拖就有可能发生前轴侧滑B、附着力的最大值等于汽车牵引力C、传统的抱死制动，即滑动拖印制动是不会获得最大制动力矩的D、左前轮制动器制动蹄回位弹簧过软，制动时容易向右跑偏参考答案：BD4、面粗糙度反映了零件表面的质量，它对零件的()、抗蚀和外观等都有影响。

A、装配B、工作精度C、疲劳强度D、耐磨参考答案：ABCD5、有橡胶密封的零件，严禁用()清洗A、汽油B、煤油C、酒精D、清洗液参考答案：AB6、件击穿有很多原因，主要是()A、过压击穿B、过流击穿C、过热击穿D、过冷击穿参考答案：ABC7、喷射时序，多点间歇汽油喷射系统可分()A、同时喷射B、分组喷射C、次序喷射D、单独喷射参考答案：ABC8、辆安全装置一般分为()A、主动安全装置B、被动安全装置C、车内安全装置D、车外安全装置参考答案：AB9、辆悬架性能的好坏，直接影响到车辆的()A、平顺性B、经济性C、操纵稳定性D、动力性参考答案：AC10、面哪些内容属于汽车动力性能试验()。

A、低附着路行驶试验B、最低稳定车速C、固定档加速试验D、牵引性能试验参考答案：BCD11、车车速表指示误差产生的原因有()。

A、轮速传感器性能下降B、车速表性能下降C、轮胎磨损D、轮胎气压偏低参考答案：ABCD12、寸标注法的基本要求是()。

A、完整B、正确C、清晰D、合理参考答案：ABCD13、擦式离合器由()组成A、主动部分B、从动部分C、压紧机构D、操纵机构参考答案：ABCD14、车使用中，如果()可导致半轴套管折断A、超载B、高速行驶C、紧急制动D、内、外轮毂轴承松动参考答案：AD15、车制动系统的主要作用是()A、降低车辆的行驶速度B、控制车辆在下坡时维持一定的速度C、降低车辆的制动时间D、控制制动稳定性参考答案：ABCD16、确使用扭力扳手，应该做到(),避免弹簧失效A、上班校扭力B、下班回零C、工间校核D、选用合适型号参考答案：ABCD17、下哪些现象可能是轮胎导致的()。

风电运检技能竞赛理论考试练习试卷答案一、填空题（每空0.5分，共25分）1、风电设备的控制系统包括测量、中心控制器和执行机构三个部分。

2、常见风力发电机轴承故障包括轴承温升过高、轴承异音、轴承烧死等。

3、雷云对地发生雷击有三种形式，分别是直击雷、感应雷和球形雷。

4、贝茨功率系数告诉我们：风中含有的气流能量中最大可以获取 59.3% 。

5、根据作用于风机基础上载荷随时间变化的情况，载荷可分为永久载荷、可变载荷和偶然载荷三类。

6、风力发电机组最主要的参数是风轮直径和额定功率，其为产品型号的组成部分。

7、叶片的固有频率直接影响机组的动态特性，激振频率应避开叶片的共振区，以降低叶片的动应力，提高其使用寿命。

8、风电机齿轮箱的润滑分为：飞溅润滑和强制润滑。

9、变电工作人体在无遮拦时与高压带电导体应保持的最小安全距离为：10kV及以下0.7 米，35kV 1.0米，110kV 1.5 米，在有安全遮拦时与10kV 及以下高压带电导体应保持的最小安全距离为0.35 米。

10、兆欧表上有三个接线柱，“L”表示线（路）端接线柱，“E”表示地线接线柱，“G”表示屏蔽线接线柱。

11、发电企业实行安全生产目标三级控制，企业控制事故和重伤，车间控制轻伤和障碍，班组控制异常和未遂。

12、风力发电机组的动力传动系统的主要布置形式有一字型、回流式和分流式。

13、风电机上的PT100是温度传感器，在摄氏零度时，传感器的电阻为100欧姆。

14、拆除风电机制动装置首先锁定风轮，切断机械、电气与液压联接。

15、一主变压器型号为：SFZ9-16000/35中，S表示：三相F表示：油浸风冷Z表示：带有载调压35表示：额定电压。

16、最大风速是指600 秒间隔内平均风速的最大值。

17、测风塔测量的数据包含：风速、风向、气压、温度四个基本参数。

二、选择题（单选或多选，每题0.5分，共10分）( D )1、变桨风电机组的液压系统是通过（）来实现节距控制的。

职业技能大赛电工项目比赛理论试题题库1. 请简述电工项目比赛的基本原理和目标。

2. 请列举常见的电工项目比赛项目类型，并简要描述每种项目的要求和特点。

3. 请介绍一下电工项目比赛中常用的电气安全设备和个人防护装备。

4. 请解释电气接线图的基本原理和作用，并举例说明如何根据电气接线图进行正确的电路布线。

5. 在电工项目比赛中，常常会涉及到电路故障的排除。

请列举一些常见的电路故障，并介绍如何利用仪器设备进行故障排查和修复。

6. 请描述一下常见的电动机控制电路，并说明控制电路的原理和功能。

7. 在电工项目比赛中，经常需要进行电气测量和测试。

请列举一些常用的电气测量仪器，并简要介绍它们的用途和测量原理。

8. 请解释电力负荷平衡的概念和原理，并说明在电工项目比赛中如何进行电力负荷平衡的设计和调试。

9. 请介绍一下常见的电气控制元件，如继电器、接触器、开关等，并说明它们的作用和工作原理。

10. 在电工项目比赛中，常常需要进行电路的组装和接线。

请列举一些常用的电线连接方式，并简要说明它们的特点和适用范围。

11. 请描述一下常见的电力系统故障类型，如过载、短路、接地故障等，并说明如何利用保护装置进行故障检测和隔离。

12. 在电工项目比赛中，安全问题是非常重要的。

请列举一些常见的电气安全事故并阐述如何避免它们的发生。

13. 请简述电工项目比赛的评分标准和评委考察的重点。

14. 请列举一些常见的电工项目比赛的实际操作场景，并说明在这些场景中可能遇到的挑战和解决方法。

15. 请谈谈你对参与电工项目比赛的态度和目标，并阐述你为何选择电工这个职业以及你对未来发展的规划。

16. 电工项目比赛的基本原理和目标：电工项目比赛旨在通过竞赛的形式，评估参赛者在电气技能方面的能力和专业知识。

比赛主要通过模拟实际工作场景和任务，考察参赛者的能力，包括电路设计、电路安装和布线、电气设备操作和维护、故障排查与修复、安全意识等方面。

目标是提高参赛者的电气技能，培养他们的实践能力和解决问题的能力。

[单项选择]电机的对地绝缘是指绕组对机壳和其他不带电部件之间的绝缘。

A．正确B．错误参考答案：A[单项选择]电机绕组嵌线后必需进展对地耐压和匝间耐压检查。

A．正确B．错误参考答案：A[单项选择]零件的互换性是依靠装配工艺实现的。

A．正确B．错误参考答案：B[单项选择]节点电压法和支路电流法因承受方法不同，但最终求出的各支路电流也不同。

A．正确B．错误参考答案：B[单项选择]电压源的内阻，电流源的内阻均是越小越好。

A．正确B．错误参考答案：B[单项选择]基尔霍夫其次定律不仅适用于闭合回路，对于不闭合的虚拟回路也适用。

A．正确B．错误参考答案：A[单项选择]基尔霍夫第肯定律不仅适用于节点，对于任意假定的封闭面也成立。

A．正确B．错误参考答案：A[单项选择]外形公差圆柱度用符号“○”表示。

A．正确B．错误参考答案：B[单项选择]位置公差垂直度用符号“⊥”表示。

A．正确B．错误参考答案：A[单项选择]假设一对孔、轴装配后有间隙，则这一协作肯定是间隙协作。

A．正确B．错误参考答案：B[单项选择]实际偏差为零的尺寸肯定合格。

A．正确B．错误参考答案：B[单项选择]零件的公差可以是正值，也可以是负值，或等于零。

A．正确B．错误参考答案：B[单项选择]零件的互换性程度越高越好。

A．正确B．错误参考答案：B[单项选择]具有互换性的零件，其实际尺寸和外形肯定完全一样。

A．正确B．错误参考答案：B[单项选择]在剖视图中，焊缝的剖面可涂黑或不画出。

A．正确参考答案：A[单项选择]常见的焊缝有对接焊缝，点接焊缝，塞焊缝，角接焊缝。

A．正确B．错误参考答案：A[单项选择]零件测绘时，遇到较简单的平面轮廓时，可用拓印法将零件的轮廓在纸上印出。

A．正确B．错误参考答案：A[单项选择]局部剖视图用波浪线分界，波浪线不应与其它图线重合。

A．正确B．错误参考答案：A[单项选择]读组合体的方法有形体分析法与线面分析法。

A．正确B．错误参考答案：A[单项选择]视图反映了零件的构造外形，而其真实大小必需由图样中所标注的尺寸来确定。

2014年全国职业院校技能大赛中职组电机装配与运行检测赛项任务书︵样题︶2014年全国职业院校技能大赛执委会二〇一四年五月二十五日一、请按要求在4个小时完成以下工作任务：任务一、按工作任务书给定的电气原理图（图一、图二）和电器元件布局图（图三）完成电机运行测试平台的电气安装。

任务二、按工作任务书给定的电机运行测试要求，进行触摸屏设置和PLC 程序编制，达到电机测试平台的功能要求。

任务三、按工作任务书要求，进行三相异步电机的机械安装和运行测试。

任务四、按工作任务书要求，进行他励直流电机的机械安装和运行测试。

任务五、按工作任务书要求，进行交流伺服电机的机械安装和运行测试。

任务六、按工作任务书要求，进行无刷直流电机的机械安装和运行测试。

任务七、在任务书的指定位置，回答各个电机测试任务中的的10个技术问题。

二、请注意下列事项1、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。

2、气安装中，低压电器安装参照《电气装置安装工程低压电器施工及验收规（GB50254-96）》验收。

（1）凡是连接的导线，必须压接接线头（插针）；（2）设备电源与电气连接非专用连接线对接时，需通过端子排进行转接；（3）电气安装板的各接触器线圈、按钮、指示灯等连线及电机装配板上连接线，必须放入线槽。

三．机械装配需要符合机械安装技术规。

（1）电机安装后要保证轴轴中心线的同轴度；（2）齿轮架及轴上的齿轮装配完应转动灵活、轻快；（3）齿轮啮合要控制合理间隙，拨动齿轮时无异声，传动平稳；（4）联轴器安装后，两边的端面离被安装的端面距离要合适。

三、触摸屏设置及PLC程序编制的功能要求1.触摸屏的各个界面画面不需选手自己设计，已由赛场在赛前设计好，选手只需按照各电机运行测试要求进行各画面元件及PLC各相关元件的，实现触摸屏的操作功能。

2.触摸屏主界面如下图所示当按压某电机测试按钮时，主画面即刻转换到该电机的测试控制界面。

3.三相异步电机测试控制界面当进入此界面时，交流接触器K1自动接通变频调速器的电源，当按下某个频率对应按钮时，三相异步电机即按照该频率运行，当按下停止按钮时三相异步电机停止运行。
