DKBA04800219 铜排技术要求-V4

铜排耐压等级
铜排的耐压等级可以根据其使用场合的不同而有所差异。

在低压电器、电力系统、照明设备等领域使用的低压铜排，其耐压等级通常在600V以下。

对于其他场合，例如核电站、危险品的储存和使用等特殊场合，需要使用TQ-1等级铜排，该等级的铜排具有耐高温、耐高压、抗辐射等特点。

此外，还有T-1等级至T-4等级的铜排，这些等级的铜排适用于不同的系统电压和运行条件。

例如，T-1等级适用于系统电压为35kV以下、母线电流≤4000A、短路电流≤50kA、运行条件优越的场合。

T-2等级适用于系统电压为110kV以下、母线电流≤5000A、短路电流≤63kA、运行条件稍差的场合。

T-3等级适用于系统电压为220kV以下、母线电流≤6000A、短路电流≤80kA、运行条件较差的场合。

T-4等级适用于系统电压为330kV以下、母线电流≤8000A、短路电流≤100kA、运行条件较差的场合。

该等级的铜排安装和保护要求高,必须设立隔离、接地等保护措施。

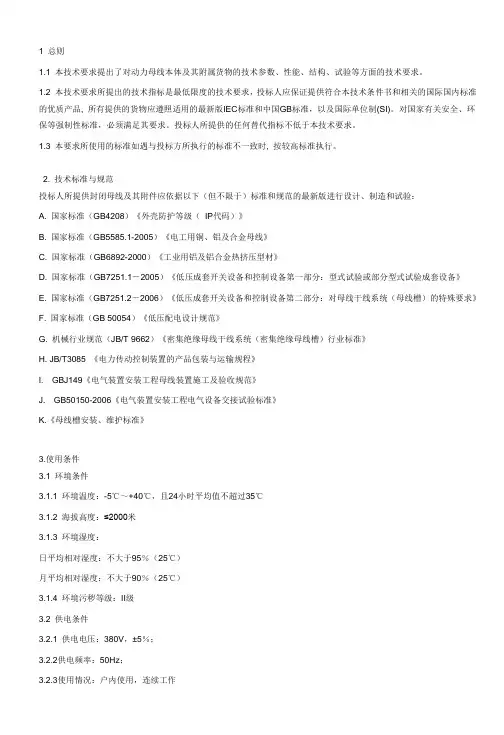

1 总则1.1 本技术要求提出了对动力母线本体及其附属货物的技术参数、性能、结构、试验等方面的技术要求。

1.2 本技术要求所提出的技术指标是最低限度的技术要求，投标人应保证提供符合本技术条件书和相关的国际国内标准的优质产品, 所有提供的货物应遵照适用的最新版IEC标准和中国GB标准，以及国际单位制(SI)。

对国家有关安全、环保等强制性标准，必须满足其要求。

投标人所提供的任何替代指标不低于本技术要求。

1.3 本要求所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。

2. 技术标准与规范投标人所提供封闭母线及其附件应依据以下（但不限于）标准和规范的最新版进行设计、制造和试验：A. 国家标准（GB4208）《外壳防护等级（IP代码）》B. 国家标准（GB5585.1-2005）《电工用铜、铝及合金母线》C. 国家标准（GB6892-2000）《工业用铝及铝合金热挤压型材》D. 国家标准（GB7251.1－2005）《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》E. 国家标准（GB7251.2－2006）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》F. 国家标准（GB 50054）《低压配电设计规范》G. 机械行业规范（JB/T 9662）《密集绝缘母线干线系统（密集绝缘母线槽）行业标准》H. JB/T3085 《电力传动控制装置的产品包装与运输规程》I. GBJ149《电气装置安装工程母线装置施工及验收规范》J. GB50150-2006《电气装置安装工程电气设备交接试验标准》K.《母线槽安装、维护标准》3.使用条件3.1 环境条件3.1.1 环境温度：-5℃～+40℃，且24小时平均值不超过35℃3.1.2 海拔高度：≤2000米3.1.3 环境湿度：日平均相对湿度：不大于95％（25℃）月平均相对湿度：不大于90％（25℃）3.1.4 环境污秽等级：II级3.2 供电条件3.2.1 供电电压：380V，±5％；3.2.2供电频率：50Hz；3.2.3使用情况：户内使用，连续工作4. 产品主要电气参数4.1. 额定电压：690V4.2. 额定绝缘电压：1000V AC4.3. 额定频率：50HZ4.4. 电流范围：630A -5000A4.5. 防护等级：IP554.6. 耐热等级：≥B级4.7. 绝缘等级：≥B级4.8. 工频耐压：3500V AV, 无击穿，无闪络4.9. 母线系统：三相五线制4.10. 母线结构：密集型.4.11绝缘电阻值：每段母线槽单元的绝缘电阻均应大于等于20MΩ，线路总体绝缘电阻大于等于0.5MΩ.4.12. 短路强度：母线槽能承受国家规定的额定短时耐受电流和额定峰值所产生的热应力和电动力。

铜排制造资质要求
铜排制造资质要求一般包括以下几个方面：
1. 工艺技术要求：铜排制造必须具备相关的工艺技术，包括铜材的选用、切割、折弯、冲压、焊接等工艺操作的熟练掌握。

2. 设备要求：铜排制造需要相应的设备，包括铜排加工设备、焊接设备、测试设备等。

申请资质时需要提供设备清单，确保设备满足相关要求。

3. 质量管理体系要求：铜排制造需要建立完善的质量管理体系，包括质量控制流程、检测设备、质检人员等。

申请资质时需要提供相关的质量管理体系文件。

4. 资质认证要求：铜排制造需要符合相关的国家标准和行业标准，常见的认证包括ISO 9001质量管理体系认证、ISO 14001
环境管理体系认证、ISO 45001职业健康安全管理体系认证等。

以上为一般情况下的铜排制造资质要求，具体要求可能会根据所在国家和地区的政策法规以及行业标准有所不同。

建议具体咨询相关的行业协会或当地政府相关部门获取最新的资质要求信息。

二、接地铜排技术要求1.适用范围本规范适用于基站附件接地铜排系列2.1说明接地铜排——是电子、通信系统二级节点接地的必要装置2.2参考文献3281-82 不锈耐酸及耐热钢板709-88 热轧钢板和钢带1220-92 不锈耐酸钢棒1221-92 耐热钢棒5781-86 六角头螺栓-全螺纹3098.6-86 不锈钢螺栓、螺钉、螺柱和螺母的机构性能等级标记93-87 标准型弹簧垫圈97.1-85 平垫圈6170-86 1型六角螺母5231-85 加工铜2040-89 纯铜板2518-88 连续热镀锌薄钢板和钢带2-869-76 聚酰胺1010树脂3893-83 通信设备产品包装通用技术条件3.内容和要求3.1接地排(T2铜)3.1.1外观要求板材的边部和端部应切直，无裂边和巻边。

切斜不应使板材宽度和长度超出其允许偏差。

板料长度方向不平度每米小于15。

3.1.2环境条件工作温度：-30 ~ +60℃储存温度：-30~ +60℃相对湿度：5% ~ 95%大气压力：70 ~ 1063.1.3材料和工艺材料为：二号纯铜板热处理，厚度为10、8、6的板材。

牌号：T23.1.3.1物理性能板料厚度精度允许偏差厚度 4.0 ~ 6.0的为±0.36厚度 >8.0 ~ 12.0的为±0.60板料宽度精度允许偏差±4，长度允许偏差+143.2弯角件3.2.1外观要求外观不得有分层，表面不得有裂纹、气泡、夹杂、结疤，不得有肉眼可见的缩孔残余、裂纹和夹杂。

经酸洗供应的钢板表面不得有氧化皮和酸洗的痕迹，板料不平度每米小于15。

3.2.2环境条件工作温度：-30 ~ +60℃储存温度：-30~ +60℃相对湿度：5% ~ 95%大气压力：70 ~ 1063.2.3材料和工艺材料为：锌层重量类别为275，表面结构类别为：正常锌花，普通精度，公称厚度为2.5的冷轧连续热镀锌薄钢板。

表面镀层应均匀，不得有裂纹、夹杂和露钢。
