园林制图第四章透视图画法

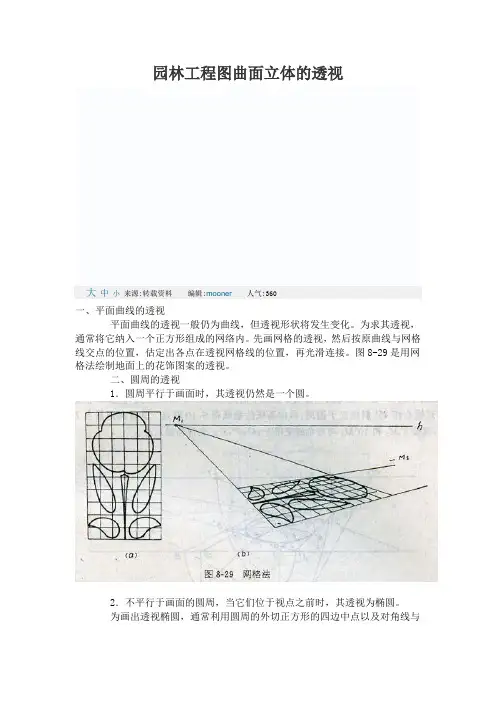

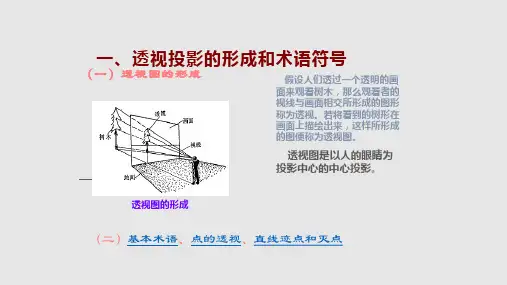

园林工程图曲面立体的透视大中小来源:转载资料编辑:mooner人气:360一、平面曲线的透视平面曲线的透视一般仍为曲线，但透视形状将发生变化。

为求其透视，通常将它纳入一个正方形组成的网络内。

先画网格的透视，然后按原曲线与网格线交点的位置，估定出各点在透视网格线的位置，再光滑连接。

图8-29是用网格法绘制地面上的花饰图案的透视。

二、圆周的透视1．圆周平行于画面时，其透视仍然是一个圆。

2．不平行于画面的圆周，当它们位于视点之前时，其透视为椭圆。

为画出透视椭圆，通常利用圆周的外切正方形的四边中点以及对角线与圆周的四个交点。

求出这八个点的透视，光滑连接成椭圆，就是圆周的透视。

图8-30是用人点法作水平圆的透视。

为了作图方便，通常傅正方形的一对对边AB 和CD平行于画面，另一对边AD和BC垂直于画面。

先作外切正方形的透视，透视深度用距点法求得。

连A O C0、B O D0的交点，是圆心的透视O0。

过O0作两边的平行线，与正方形四边的交点10, 20 , 30, 40，是四个切点的透视。

至于圆周与对角线的交点，如图（a）中58, 67的连线必平行于正方形的一组对边AD，并与另一边AB交于9, 10两点。

于是在透视图中，按9, 10点的实际距离在基线上量取90和100，连接90s′和100 s′，与对角线交得50，60, 70, 80，最后光滑连接八个点。

90和100也可由A O B0为直径画半圆而求得，如图8-30（b）所示，过1°作45°斜线与半圆相交，过交点作A O B0的垂线与ox交得90和100。

园林工程中的圆形构筑物往往不单独出现，例如圆形花坛常按周围的道路或建筑的方向画外切正方形，因而可能与画面倾斜某一角度。

如图8-31所示，设画面通过圆外切正方形的角点A并与AB边倾斜30°，画圆周的透视。

这时用量点法画图较方便。

先画正方形的透视，取对角线的中点O0，连中点与两灭点交于正方形的两边得10, 20, 30, 40。

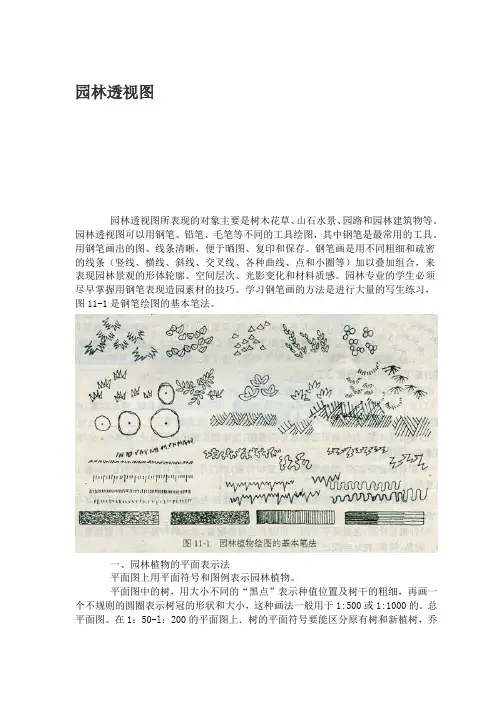

园林透视图的绘制园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。

园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。

用钢笔画出的图、线条清晰，便于晒图、复印和保存。

钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。

园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。

学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。

下载 (62.74 KB)2007-12-25 15:00一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。

平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。

总平面图。

在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。

原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。

下载 (77.24 KB)2007-12-25 15:00树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。

园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。

绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。

落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。

修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。

下载 (34.42 KB)2007-12-25 15:00平面图上常用草地衬托树木，草坪用小圆点、线点来表示。

园林透视图园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。

园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。

用钢笔画出的图、线条清晰，便于晒图、复印和保存。

钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。

园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。

学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。

一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。

平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。

总平面图。

在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。

原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。

树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。

园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。

绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。

落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。

修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。

平面图上常用草地衬托树木，草坪用小圆点、线点来表示。

点草地时，凡草地边缘、建筑边缘处一般点得密些，然后逐渐越点越稀，如图11-5所示。

花卉种类很多，可自行创造一些花卉图案表示花卉。

你还在苦恼考研透视不会画吗？分享一套风景园林最实用简单
的透视模板，看完即会
展开全文
风景园林专业的考生，在面临快题中的小透视时，往往显得较无助，今天，张老师精心编辑一组关于如何套用模板来轻松画出快题中的透视图．
结合平时积累的教学经验和学生考研反映结果，我认为这是最实用的万能透视模板，考研快题中，任何景观空间都可以完全随意套用．下面，把这个最核心的模板，分享给考研需要的风景园林学生们．
上面两步，基本上不存在，都是辅助线，帮助我们定位空间的．
开始确实主体物了，它的三维尺寸非常重要．
水平测量法要结合主体物来进行同步，同位使用．找位置，找比例，都从这个技巧中轻松得来．
下面，我再用这套模板，来演示一下如何套用．重点要注意步骤哟．不可乱来．
平面图如下：
这个演示过程，当时我是用电脑软件Ｐainter手绘出来的．
画好模板，直接把主体物的位置预先设定好．
主体物的材质，纹理，光影不能缺，否则太单薄，形体不饱满．
利用水平测量法，绘制平面图中左边的乔木群．
背景植物开始，注意对比手法的运用技巧．
利用地面铺贴，加强对比和透视变化．
前景中的水面雕塑，确定其位置和造型，注意其高度．
水中投影的绘制，注意它的虚实变化．
背景灌木的添加，这里，只是概念上的背景，老师匆忙中，把水景边的观景亭子，忘记画它的阴影了，左边植物群落在地面上的阴影，我也忘画了当时．
哎，人一急，就忘事儿．看来画设计图还得淡定点好．
最后，我把这套三线一点运用于风景园林考研的透视模板，做一下简要的总结;
1, 步骤代表技巧顺序，不可颤倒
2, 主物体三维尺寸相当重要，注意透视等分技巧的掌握
3, 水平测量法使用技巧。
