第一章复习题
一、选择题
1、消弧线圈采用全补偿，发生单相接地，可能会使系统( )。

A．接地电流增加B．失去稳定C．保护误动D．产生谐振
2、220/110/10kV变压器采用的接线型式为（）。

A．Y0/ Y /ΔB．Y0/ Y0 /ΔC．Y0/ Y /Y D．Y/Y0/Δ
3、中性点不接地系统中发生单相接地时，流过故障点的电流为( )。

A．感性电流B．电阻性电流C．容性电流D．直流电流
4、中性点经消弧线圈接地的电力系统一般采用的补偿方式是（）。

A．过补偿B．欠补偿C．全补偿D．无补偿
5、电力系统有功日负荷曲线下所包含的面积代表了负荷的( )。

A．功率大小B．电能损耗C．电压水平D．功率因数
6、中性点不接地系统中发生单相接地时，接地点的三相线电压（）。

A．增大3倍B．保持不变C．不再对称D．0
7、一台将500kV电压降为220kV的降压变压器连接两个网络，两侧均与线路相连，这台变压器的额定变
比为（）
A．500/220 B．500/242 C．550/220 D．550/242
8、消弧线圈采用全补偿，发生单相接地，可能会使系统( )。

A．接地电流增加B．失去稳定C．保护误动D．产生谐振
9、构成电力网的主要设备有（）
A．变压器，用户B．变压器，电力线路C．电缆，架空线D．电阻，电容
10、系统全年的电能损耗与最大负荷时的功率损耗之比是（）
A．最大负荷利用小时数B．年负荷率C．年负荷损耗率D．最大负荷损耗时间
11、供电负荷与厂用电之和，称为（）
A．发电负荷B．综合供电负荷C．用电负荷D．工业负荷
12、电力系统的最小负荷，总是______各用户最小负荷的总和( )
A.等于
B.大于
C.小于
D.等于0.5倍的
13、中性点不接地系统中发生单相金属性接地故障，中性点的电压升高为（）。

A．3相电压B．相电压C．线电压D．0
14、我国高压电气设备允许的电压偏移为( )。

A. ±5%
B. 50Hz
C. ±0.5
D. ±7%
15、.我国规定的额定电压等级为( )
A. 10，35，110，220，330，500KV
B. 11，38，121，242，363，550KV
C. 10.5，37，115，230，345，525KV
D. 10，38.5，121，220，330，500KV
二、判断题
1、消弧线圈是用来补偿无功的设备。

（）
2、中性点不接地系统中发生单相接地时，接地点的线电压仍然对称。

（）
3、两绕组自耦变压器不可以用于110/35kV变电站中。

（）
4、变电站装设消弧线圈的目的是用于调压。

（）
5、中性点经消弧线圈接地的电力系统一般采用的补偿方式是全补偿。

（）
6、架空线路三相换位的目的是改善导线周围的电磁场分布，减少线路的电抗值。

（）
7、变压器付边绕组的额定电压通常高于接入点的电网标称电压。

（）
8、通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为电力系统。

（）
9、自耦变压器的特点之一是：一次和二次之间仅有电的联系，没有磁的联系。

（）
10中性点不直接接地的系统中，过补偿是指补偿后电感电流小于电容电流。

（）
三、填空题
1、衡量电能质量的主要指标有______________，______________，______________。

2、电力系统是由______________，______________，______________，______________组成的。

3、中性点的主要接地方式有______________，______________，______________。

4、电力网的接线方式通常按供电可靠性分为______________接线和______________接线。

5、一台变压器将两侧电网相连,其额定电压为121/220kV,则它是___________压变压器。

6、衡量电能质量的三个指标中，正常运行时频率的允许偏移范围为___________Hz。

7、中性点经消弧线圈接地的系统，在实践中一般采用的补偿方式为________。

8、3～60kV电力网中性点运行方式采用___________。

9、无备用式接线包括放射式、干线式和___________。

10、组成电力系统的四类元件包括变压器、电力线路，各种用电设备和___________。

11、动力系统是二部分的总和，其中有发电厂动力部分和___________。

12、.在我国，110kV及以上电压等级电网中一般采用的中性点运行方式是___________。

13、电能质量要求供电电压的波形为___________。

14、电力网起___________电能的作用。

四、简答题
1、电力网、电力系统、动力系统组成与差异（含判断）
2、输电网、配电网的作用范围和网络差别
3、电力系统为什么要并网互联？举出我国现有的几个跨省电网。

4、几种主要的发电方式是什么？各种占有的比重大致为多少？
5、新能源电源主要有哪些？
6、我国电网的结构如何？主要的区域电网有哪些？
7、电力负荷通常用什么方式表示？
8、主要的负荷曲线有哪几种？各自的用途是什么？
9、Pav是负荷的平均值吗？Kp的含义是什么？Kp值较大还是较小有利？
10、Tmax的含义是什么？Tmax值较大还是较小有利？
11.、标称电压、额定电压、最高电压的定义
13、为什么要确定用电设备的额定电压、电网的标称电压？
14、中性点的接地方式主要取决于哪些因素？
15、中性点的接地方式主要有哪几种：2个空、3个空、4个空
16.、为什么电压等级高的系统中性点必须接地、而电压等级低的系统可不接地？
17、中性点不接地系统发生单相接地时，中心点电压如何变化？
18、消弧线圈的作用是什么？一般采用什么补偿方式？为什么？
19、中性点不直接接地系统中，单相接地故障时，为什么不易判断出故障线路?
20、电力系统运行的特点和要求是什么？
21、电力系统的接线方式分别有哪几种？电力系统的电气接线图和地理接线图有何区别？
24、我国电网的标称电压主要有哪些？
23、我国电力网的额度电压等级有哪些？，与之对应的平均额度电压是多少？
24、抑制谐波的主要措施有哪些？
25、电力系统中性点接地方式有哪几种，如何按电压等级划分?
26、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？
27、电力系统不同于其他工业部门的特点是什么?
计算类题目
一、如何确定电力设备的额定电压（主要涉及：a.图示：标出. b.画出电网的电压分布图.c. 关键是：
变压器）
1、标出图1所示电力系统中各元件的额定电压。

合集下载

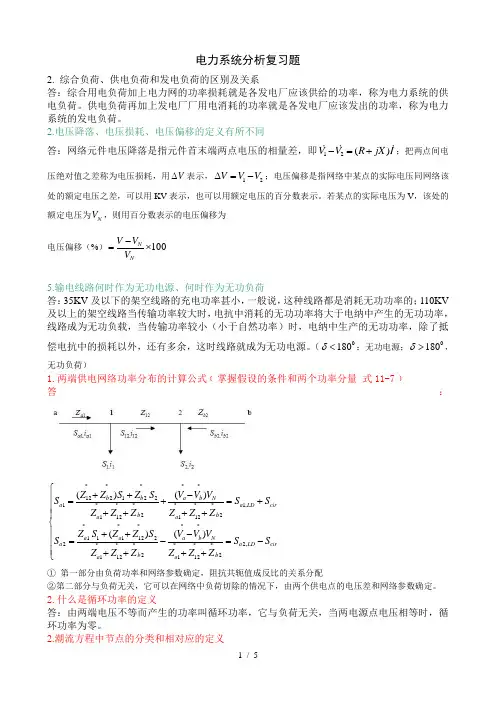

电力系统分析复习题(包括答案)
