复合地基基本理论
- 格式：pptx
- 大小：181.38 KB
- 文档页数：19
下载文档原格式
合集下载

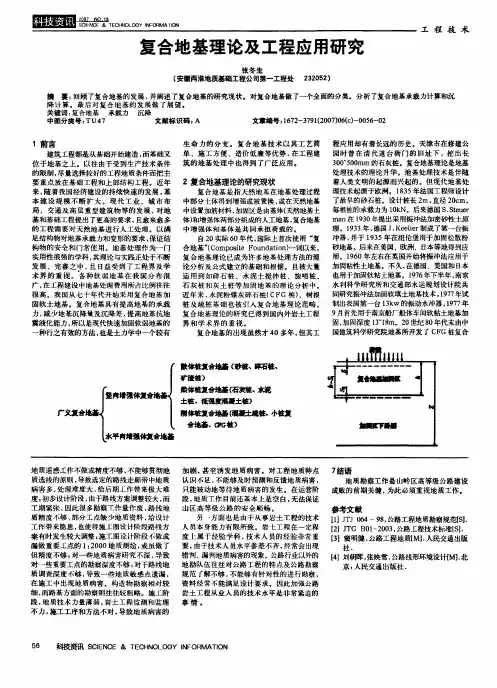

复合地基理论及工程应用研究
2 复合地基理论的研究现状
复合地基是指天然地基在地基处理过程 中部分土体得到增强或被置换， 或在天然地墓 中设置加筋材料， 加固区是由 基体(天然地基土 体)和增强体两部分组成的人工地基， 复合地基 中增强体和基体是共同承担荷载的. 自20 实际60 年代， 国际上首次使用 “ 复 合地基” (ComPosite Foundation)一词以来， 复合地基理论已成为许多地基处理方法的理 论分析及公式建立的墓础和根据。且被大量 运用到如碎石桩、水泥土搅拌桩、旋喷桩、 石灰桩和灰土桩等加固地基的理论分析中。 近年来， 水泥粉煤灰碎石桩( CFG 桩) 、 树根 桩及疏桩基础也被引入复合地基理论范畴。 复合地基理论的研究已得到国内外岩土工程 界和学术界的重视。 复合地基的出现虽然才40 多年， 但其工
加剧 ， 甚至诱发地质病害。对工程地质特点 7结语 认识不足， 不能够及时预测和反馈地质病害， 地质勘察工作是山岭区高等级公路建设 只能被动地等待地质 病害的发生。在运营阶 成败的前期关键， 为此必须重视地质工作。 段， 地质工作目前还基本上是空白， 无法保证 山区高等级公路的安全顺畅。 参考文献 另 方面也是由于从事岩土工程的技术 【 JTJ 既 J I 碑一98， 公路工程地质勘察规范【 ， 1 5 人员本身能力有限所致。岩七工程在一定程 [2] JTG B01一 2003 ， 公路工程技术标淮1 5]. 度上属于经验学科， 技术人员的经验非常重 【 窦明健。 1 3 公路工程地质IM]， 人民交通出版 要， 由于技术人员水平参差不齐， 经常会出现 社. 错判、 漏判地质病害的现象。 公路行业以外的 4 1 ) 刘朝晖， 张映雪， 公路线形环境设计【 .北 Ml 地勘队伍往往对公路工程的特点及公路勘察 京: 人民交通出版社。 规范 了 解不够， 不能够有针对性的进行勘察， 资料经常不能满足设计要求。因此加强公路 岩土工程从业人员的技术水平是非常紧迫的 事情 。
第6章复合地基基本理论
表达式。
• 4. 复合模量(Composite Modulus)
•
复合模量表征复合土体抵抗变形的能
力，数值上等于某一应力水平时复合地基
应力与复合地基相对变形之比。通常复合
模量可用桩抵抗变形能力与桩间土抵抗变 形能力的某种叠加来表示。计算式为
•
Esp mE p (1 m)Es
• 式中 E p ——桩体压缩模量；
均质地基 复合地基 桩基
• 复合地基定义
（composite ground ，composite foundation , composite subgrade ）
是指天然地基在地基处理过程中部分土体 得到增强，或被置换，或在天然地基中设 置加筋材料，加固区是由基体（天然地基 土体或被改良的天然地基土体）和增强体 两部分组成的人工地基。复合地基较天然 地基的承载力提高，沉降减小。
• （2）在荷载作用下，基体和增强体 共同承担荷载的作用。
•
前一特征使它区别于均质地基，后
一特征使它区别于桩基础。形成复合地基
的条件是基体与增强体在荷载作用下，通
过两者变形协调，共同分担荷载。
6.2 复合地基的常用型式 6.2 Types of Composite Foundation
• 复合地基常用型式分类如下：
• （4）试述复合地基面积置换率、桩土应力比、桩土 荷载分担比、复合模量的概念。
• （5）桩体复合地基通常有哪两种计算思路？水平向 增强体复合地基的承载力一般与哪些因素有关？
• （6）复合地基的加固区和加固区下卧层的沉降一般 有哪些计算方法？
合地基上荷载为p，作用宽度为B，长度
为D，加固区厚度为h，f为等效实体侧摩
阻力密度，则作用在下卧层上的荷载为
复合地基
4、垫层效应：复合地基的复合土层宏观上可视为一个 深厚的复合垫层，具有应力扩散效应。 5、加筋效应：水平向增强体复合地基，在荷载的作用 下，发生竖向压缩变形，同时产生侧向位移。复合地基 中的加筋材料，将阻碍地基土侧向位移，防止地基土侧 向挤出，提高复合地基中水平向的应力水平，改善应力 条件，增强土的抗剪能力。 6、协作效应：增强体与周围土体协调变形、共同工作、 相得益彰。如竖向增强体复合地基，桩体强度高，刚度 大，约束土体侧向变形，改善土体的应力状态，使土体 在较高应力状态下不致发生剪切破坏。同时，土体也约 束桩体的侧向变形，保持桩体的形状，提高桩的强度和 稳定性。
由于增强体设置方向不同、增强体的材料组成差 异、基础刚度以及垫层情况不同、增强体长度不一
定相同，复合地基的形式非常复杂，要建立可适用
于各种类型复合地基承载力和沉降计算的统一公式 是困难的，或者说是不可能的。在进行复合地基设 计时一定要因地制宜，不能盲目套用一般理论，应
该以一般理论作指导，结合具体工程进行精心设计。
刚性基础下垫层作用机理
B1
A1
B2
A2
A—土体，B—桩体
A1处竖向应力比A2处的应力小。
柔性垫层作用：发挥桩间土的 B1处竖向应力比B2处应力大。 承载潜能，减小桩体中应力
路堤下垫层作用
土工格栅 加筋垫层
刚性垫层作用：有利于发挥桩的承 载潜能，提高复合地基承载力
五、复合地基的破坏模式
复合地基有多种破坏模式，它与复合地基的 类型，增强体的材料性质，增强体的布置形式、 长度，地基土的性质等因素有关。复合地基的 破坏模式是建立复合地基承载力和沉降计算理 论的依据。 1、竖向增强体复应用的复合地基型式很多，可从下 述三个方面来分类： （1）增强体设置方向； （2 ）增强体材料； （3 ）基础刚度以及是否设置垫层。 复合地基中增强体除竖向设置和水平向设置外， 还可斜向设置，如树根桩复合地基。在 形成复合地基时，竖向增强体可以采用同一长度， 也可采用长短桩形式，长桩和短桩可采用 同一材料制桩，也可采用不同材料制桩。采用不同 材料制桩时即形成多元复合地基。在深厚软土地基 中采用多元复合地基既可有效提高地基承载力，又 可减小沉降，且具有较好的技术效果和经济效益。
14 地基处理技术——复合地基理论
在荷载作用下，复合地基将出现图c所示的塑性区， 在滑动面上桩和土体均发生剪切破坏。
散体材料桩复合地基较易发生整体 剪切破坏，柔性桩复合地基在一定条
件下也可能发生此类破坏。
14.2 复合地基性状
❖14.2.2 复合地基桩体的破坏模式
（4）滑动破坏
在荷载作用下复合地基沿某一滑动面产生滑动破坏。 在滑动面上，桩体和桩间土均发生剪切破坏。
及复合地基效果的检验。
14.3.2 复合地基承载力计到
单桩承载力特征值。
认为复合地基在达到承载力的时候，复合地基中
的桩和桩间土同时达到各自的承载力，表达式如下：
fspk mfpk (1 m) fsk (14 2) 或fspk [1 m(n 1)] fsk (14 3)
基础宽度的地基承载力修正系数应取0； 基础埋深的地基承载力修正系数应取1.0。
对复合地基，当在受力范围内仍存在软弱下卧层 时，应验算下卧层的地基承载力。
14.3 复合地基承载力计算
❖14.3.1 复合地基承载力概念
复合地基承载力确定的两种方法：
采用理论公式计算，进行复合地基初步设计时采用； 通过现场载荷试验得到：用于复合地基详细设计以
当桩端土未经修正的承载力特征值小于桩周土的承
载力特征值的平均值时，可取0.5~0.9，差值大时或 设置褥垫层时均取高值。
14.3.3 规范中两种计算方法的应用
❖ 1.计算方法选择的具体规定如下
（5）对于旋喷桩复合地基，采用变形复合法；桩 间土折减系数，在无实测资料或经验时，取0~0.5，
承载力低时取低值。
14.3.3 规范中两种计算方法的应用
❖ 2.关于单桩承载力fpk规定如下
（1）可采用单桩承载力计算公式计算得到，不同 类型桩，计算公式不同；
散体材料桩复合地基较易发生整体 剪切破坏，柔性桩复合地基在一定条
件下也可能发生此类破坏。
14.2 复合地基性状
❖14.2.2 复合地基桩体的破坏模式
（4）滑动破坏
在荷载作用下复合地基沿某一滑动面产生滑动破坏。 在滑动面上，桩体和桩间土均发生剪切破坏。
及复合地基效果的检验。
14.3.2 复合地基承载力计到
单桩承载力特征值。
认为复合地基在达到承载力的时候，复合地基中
的桩和桩间土同时达到各自的承载力，表达式如下：
fspk mfpk (1 m) fsk (14 2) 或fspk [1 m(n 1)] fsk (14 3)
基础宽度的地基承载力修正系数应取0； 基础埋深的地基承载力修正系数应取1.0。
对复合地基，当在受力范围内仍存在软弱下卧层 时，应验算下卧层的地基承载力。
14.3 复合地基承载力计算
❖14.3.1 复合地基承载力概念
复合地基承载力确定的两种方法：
采用理论公式计算，进行复合地基初步设计时采用； 通过现场载荷试验得到：用于复合地基详细设计以
当桩端土未经修正的承载力特征值小于桩周土的承
载力特征值的平均值时，可取0.5~0.9，差值大时或 设置褥垫层时均取高值。
14.3.3 规范中两种计算方法的应用
❖ 1.计算方法选择的具体规定如下
（5）对于旋喷桩复合地基，采用变形复合法；桩 间土折减系数，在无实测资料或经验时，取0~0.5，
承载力低时取低值。
14.3.3 规范中两种计算方法的应用
❖ 2.关于单桩承载力fpk规定如下
（1）可采用单桩承载力计算公式计算得到，不同 类型桩，计算公式不同；
复合地基基本理论以及复习要点和例题
(3)试验前应采取措施，防止因气候变化、施工及降低地下水位等原因，造成试验场地地基土含水量的变化及土体扰动，以免影响试验结果。
(4)加载等级可分为8～2级。最大加载压力不应小于设计要求压力值的2倍。
(5)每加一级荷载前后均应各读记录压板沉降量一次，以后每半个小时读记一次。当一小时内沉降量小于0.1 mm时，即可加下一级荷载。
A．ra>rb；
B．raC、ra=rb；
C．无法比较；
答案：A
2.2 复合地基承载力与载荷试验要点
复合地基承载力特征值：由载荷试验测定的地基土压力变形曲线线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。基于复合地基是由竖向增强体和地基土通过变形协调承载的机理，复合地基的承载力目前只能通过现场载荷试验确定。
复合地基载荷试验要点如下：
(1)复合地基载荷试验承压板应具有足够刚度。单桩复合地基载荷试验的承压板可用圆形或方形，面积为一根桩承担的处理面积；多桩复合地基载荷试验的承压板可用方形或矩形，其尺寸按实际桩数所承担的处理面积确定。桩的中心(或形心)应与承压板中心保持一致，并与荷载作用点相重合。
(2)承压板底面标高应与桩顶设计标高相适应。承压板底面下宜铺设粗砂或中砂垫层，垫层厚度取50～150mm，桩身强度高时取大值。试验标高处的试坑长度和宽度，应不小于承压板尺寸的3倍。基准梁的支点应设在试坑之外。
【例题2】对某软弱地基进行水泥土搅拌桩地基处理后，基础以下铺设200mm的粗砂垫层，其目的是为了( )
A．增大桩土荷载分担比；
B．减小桩土荷载分担比；
C．增大复合地基强度；
D．减小复合地基强度；
答案：B
【例题3】某软弱地基进行地基处理后，基础以下铺设石屑垫层，有两种方案：A、垫层厚度为150mm；B、垫层厚度为500mm；试问：分别采用A、B两种方案，从理论上分析，桩土荷载分担比ra、rb相比较为( )
(4)加载等级可分为8～2级。最大加载压力不应小于设计要求压力值的2倍。
(5)每加一级荷载前后均应各读记录压板沉降量一次，以后每半个小时读记一次。当一小时内沉降量小于0.1 mm时，即可加下一级荷载。
A．ra>rb；
B．raC、ra=rb；
C．无法比较；
答案：A
2.2 复合地基承载力与载荷试验要点
复合地基承载力特征值：由载荷试验测定的地基土压力变形曲线线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。基于复合地基是由竖向增强体和地基土通过变形协调承载的机理，复合地基的承载力目前只能通过现场载荷试验确定。
复合地基载荷试验要点如下：
(1)复合地基载荷试验承压板应具有足够刚度。单桩复合地基载荷试验的承压板可用圆形或方形，面积为一根桩承担的处理面积；多桩复合地基载荷试验的承压板可用方形或矩形，其尺寸按实际桩数所承担的处理面积确定。桩的中心(或形心)应与承压板中心保持一致，并与荷载作用点相重合。
(2)承压板底面标高应与桩顶设计标高相适应。承压板底面下宜铺设粗砂或中砂垫层，垫层厚度取50～150mm，桩身强度高时取大值。试验标高处的试坑长度和宽度，应不小于承压板尺寸的3倍。基准梁的支点应设在试坑之外。
【例题2】对某软弱地基进行水泥土搅拌桩地基处理后，基础以下铺设200mm的粗砂垫层，其目的是为了( )
A．增大桩土荷载分担比；
B．减小桩土荷载分担比；
C．增大复合地基强度；
D．减小复合地基强度；
答案：B
【例题3】某软弱地基进行地基处理后，基础以下铺设石屑垫层，有两种方案：A、垫层厚度为150mm；B、垫层厚度为500mm；试问：分别采用A、B两种方案，从理论上分析，桩土荷载分担比ra、rb相比较为( )
地基处理技术
5.6 质量检验
（1）强夯置换施工中可采用超重型或 重型圆锥动力触探检查置换墩着底情况。 （2）强夯处理后的地基竣工验收承载 力检验，应在施工结束后间隔一定时间方 能进行，对于碎石土和砂土地基，其间隔 时间可取7～14d；粉土和粘性土地基可取 14～28d。强夯置换地基间隔时间可取28d。
6.2 复合地基的常用型式
复合地基常用型式分类如下：
1．增强体设置方向
（1）竖向； （2）水平向； （3）斜向。
2．增强体材料
（1）土工合成材料； 如土工格栅、土工织物等； （2）砂石桩； （3）石灰桩、水泥土桩等； （4）CFG桩和低强度混凝土桩等； （5）两种以上竖向增强体 （多元复合地基）； （6）水平向和竖向增强体 （桩网复合地基）。
5.3 饱和粘性土及非饱和土的强 夯加固微观机理
5.3.1 饱和粘性土 5.3.2 非饱和土 5.3.3 强夯置换法机理
5.4 设
计
一、强夯法
1 有效加固深度
Menard曾提出用下列公式估算有效加固深度
H Mh / 10
式中 H－－有效加固深度（m）； M－－夯锤质量（kN）； h－－落距（m）； 由上式估算的有效加固深度较实测值大,可采用 0.34～0.8的修正系数进行修正。
夯锤起吊
15 吨 夯 锤
25 吨 夯 锤
夯锤起吊
40 吨 夯 锤
• 夯 锤 下落
对于饱和粘性土地基，近年来发展了 强夯置换法，这是利用夯击能将碎石、矿 渣等材料强力挤入地基，在地基中形成碎 石墩，并与墩间土形成碎石墩复合地基， 提高地基承载力和减小沉降。 强夯置换法适用于高饱和度的粉土与 软塑～流塑的粘性土等地基上对变形要求 不严的工程。 强夯置换法在设计前必须通过现场试 验确定其适用性和处理效果。
第2章 复合地基理论
成，是非均质的、各向异性的； ②在荷载作用下，基体和增强体共 同直接承担荷载的作用。
地基处理
2.2 复合地基的作用机理与破坏模式
（1）复合地基的作用机理 ①桩体作用；②加速固结作用；③振密、挤密作用 ④加筋作用；⑤垫层作用
（2）复合地基的破坏模式
地基处理
2.3 复合地基的有关设计参数
（1）面积置换率
f. 时间 ②桩土应力比n的计算公式 a. 模量比公式
b. Baumann（1974）公式
c. Priebe公式
地基处理
2.3 复合地基的有关设计参数
d. Rowe剪胀理论的改进公式
如不考虑桩间土的剪胀性则式（2-9）变为:
e. 据复合地基和天然地基载荷试验p-s曲线推算公式
（3）复合模量
地基处理
2.4 复合地基承载力
（1）散体材料桩桩体承载力计算
①侧向极限应力法 ②被动土压力法 ③Brauns计算式 桩体极限承载力为：
根据极限承载力可由式（2-16）得出承载力标准值：
地基处理
2.4 复合地基承载力
（2）柔性桩桩体承载力
①按桩体材料强度计算
单桩竖向承载力标准值： ②按土的支持力计算 （3）刚性桩桩体承载力 （4）复合地基承载力
（3）桩身压缩量法
地基处理
Thank you
地基处理
复合地基置换率m为：
复合地基置换率分别为：
地基处理
2.3 复合地基的有关设计参数
（2）桩土应力比 桩土应力比n为： ①影响桩土应力比的因素 a. 荷载水平
b. 桩土模量比
地基处理
2.3 复合地基的有关设计参数
c. 复合地基面积置换率 d. 原地基土强度 e. 桩长
地基处理
2.2 复合地基的作用机理与破坏模式
（1）复合地基的作用机理 ①桩体作用；②加速固结作用；③振密、挤密作用 ④加筋作用；⑤垫层作用
（2）复合地基的破坏模式
地基处理
2.3 复合地基的有关设计参数
（1）面积置换率
f. 时间 ②桩土应力比n的计算公式 a. 模量比公式
b. Baumann（1974）公式
c. Priebe公式
地基处理
2.3 复合地基的有关设计参数
d. Rowe剪胀理论的改进公式
如不考虑桩间土的剪胀性则式（2-9）变为:
e. 据复合地基和天然地基载荷试验p-s曲线推算公式
（3）复合模量
地基处理
2.4 复合地基承载力
（1）散体材料桩桩体承载力计算
①侧向极限应力法 ②被动土压力法 ③Brauns计算式 桩体极限承载力为：
根据极限承载力可由式（2-16）得出承载力标准值：
地基处理
2.4 复合地基承载力
（2）柔性桩桩体承载力
①按桩体材料强度计算
单桩竖向承载力标准值： ②按土的支持力计算 （3）刚性桩桩体承载力 （4）复合地基承载力
（3）桩身压缩量法
地基处理
Thank you
地基处理
复合地基置换率m为：
复合地基置换率分别为：
地基处理
2.3 复合地基的有关设计参数
（2）桩土应力比 桩土应力比n为： ①影响桩土应力比的因素 a. 荷载水平
b. 桩土模量比
地基处理
2.3 复合地基的有关设计参数
c. 复合地基面积置换率 d. 原地基土强度 e. 桩长
第九章复合地基理论
▪ 复合地基与桩基都是采用以桩的形式处理地 基，复合地基属于地基范畴，而桩基属于基 础范畴，所以两者又有其本质区别。
➢ 复合地基与桩基比较
① 桩身材料与强度。复合地基中桩有散体材料
桩、柔性桩、半刚性桩和刚性桩；桩基中的桩均
为刚性桩； ② 桩与上部结构的连接方式。复合地基中桩体与 基础不是直接相连的，它们之间通过垫层（碎石 或砂石垫层）来过渡；而桩基中桩体与基础直接 相连，两者形成一个整体。如图所示。
s Ps / P
▪ 式中：
Pp ——桩承担的荷载；
▪
Ps ——桩间土承担的荷载；
▪
P ——总荷载。
▪ 当平均面积置换率已知后，桩土荷载分担比和桩土
应力比可以相互表示。
▪ 当测得了桩土荷载分担比 p 、 s 后，可求得桩
顶平均应力：
p
P p
Ap
P p
mA
▪ 桩间土平均应力为：
s
P s
As
P s
a.桩基础
b.复合地基
复合地基——桩基的区别
复合地基的常用形式分类
在工程实践中应用的复合地基型式很多，可 从下述三个方面来分类： ①增强体设置方向； ②增强体材料； ③基础刚度以及是否设置垫层等。
▪ （1）按增强体设置方向：竖向、水平向及斜 向
▪ （2）按增强体材料：①土工合成材料，如土 工格栅、土工织物等；②砂石桩；③石灰桩 、水泥土桩等；④CFG桩和低强度混凝土桩 等；⑤两种以上竖向增强体（多元复合地基 ）；⑥水平向和竖向增强体（柱网复合地基 ）
斜向增强体复合地基
▪ （3）按基础刚度和垫层设置：①刚性基础， 设垫层；②刚性基础，不设垫层；③柔性基 础，设垫层；④柔性基础，不设垫层。
第三章5复合地基理论简述
2019/10/15
12
碎石桩破坏机理
四、应力特征 1、 复合地基设计参数（p164）
⑴ 面积置换率（m）
m AP A
⑵桩土应力比（n）
n P S
AP A
σP σS
桩
体
⑶ 复合模量
——与原非均质复合土体等价的均质复合土
201体9/10的/15 模量。
13
2、桩土应力比（n）
⑴ 桩土应力比的影响因素 与荷载水平 桩土模量比、 桩土面积置换 率、软地基土 的强度、桩长 固结时间和垫 层情况等因素 有关。
相等，即：
S P △S
则有 P EP P
S ES S
σP σS
桩
故
2019/10/15
n P EP S ES
体
19
五、复合地基承载力计算
⒈ 复合地基承载力公式及修正
假定竖向增强体（桩）与桩间土等应变，且
二者同时达到极限状态，复合地基极限承载力是 二者的简单叠加，用面积加权平均法，其简化计 算公式为：
S=S1+S2
式20中19/1：0/15S1、S2—分别为加固区复合土层和下卧层的压缩量。26
⒈ 加固区压缩量（S1）的计算
目前有三种计算方法：复合模量法、应力修 正法和桩身压缩量法。
复合模量法（Ec法）：
将复合地基加固区视为均一化复合土或分层 均一化复合土。引入复合压缩模量Ec，采用分层 总和法计算加固区的压缩量，即：
2019/10/15
3
复合地基中桩体与基础往往不是直接相连，它们 之间通过褥垫层过渡；桩基中桩体与基础直接相 连，二者形成一个结构整体。
增强体
褥垫层
桩基

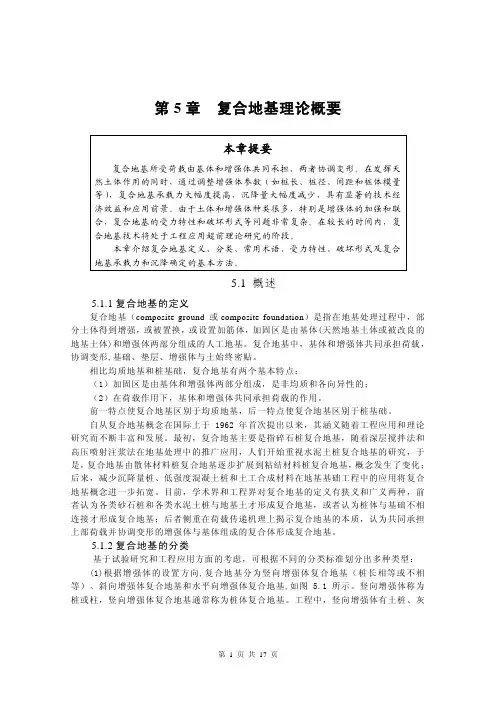

第5章 复合地基理论概要
第5章复合地基理论概要本章提要复合地基所受荷载由基体和增强体共同承担，两者协调变形。
在发挥天然土体作用的同时，通过调整增强体参数（如桩长、桩径、间距和桩体模量等），复合地基承载力大幅度提高，沉降量大幅度减少，具有显著的技术经济效益和应用前景。
由于土体和增强体种类很多，特别是增强体的加强和联合，复合地基的受力特性和破坏形式等问题非常复杂。
在较长的时间内，复合地基技术将处于工程应用超前理论研究的阶段。
本章介绍复合地基定义、分类、常用术语、受力特性、破坏形式及复合地基承载力和沉降确定的基本方法。
5.1 概述5.1.1复合地基的定义复合地基（composite ground 或composite foundation）是指在地基处理过程中，部分土体得到增强，或被置换，或设置加筋体，加固区是由基体(天然地基土体或被改良的地基土体)和增强体两部分组成的人工地基。
复合地基中，基体和增强体共同承担荷载，协调变形,基础、垫层、增强体与土始终密贴。
相比均质地基和桩基础，复合地基有两个基本特点：（1）加固区是由基体和增强体两部分组成，是非均质和各向异性的；（2）在荷载作用下，基体和增强体共同承担荷载的作用。
前一特点使复合地基区别于均质地基，后一特点使复合地基区别于桩基础。
自从复合地基概念在国际上于1962年首次提出以来，其涵义随着工程应用和理论研究而不断丰富和发展。
最初，复合地基主要是指碎石桩复合地基，随着深层搅拌法和高压喷射注浆法在地基处理中的推广应用，人们开始重视水泥土桩复合地基的研究，于是，复合地基由散体材料桩复合地基逐步扩展到粘结材料桩复合地基，概念发生了变化；后来，减少沉降量桩、低强度混凝土桩和土工合成材料在地基基础工程中的应用将复合地基概念进一步拓宽。
目前，学术界和工程界对复合地基的定义有狭义和广义两种，前者认为各类砂石桩和各类水泥土桩与地基土才形成复合地基，或者认为桩体与基础不相连接才形成复合地基；后者侧重在荷载传递机理上揭示复合地基的本质，认为共同承担上部荷载并协调变形的增强体与基体组成的复合体形成复合地基。
