柴油发电机组并机简介共38页文档

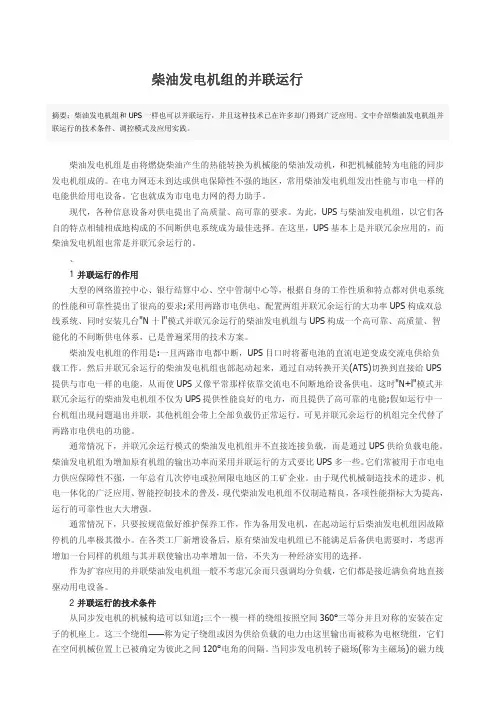

柴油发电机组的并联运行摘要：柴油发电机组和UPS一样也可以并联运行，并且这种技术已在许多却门得到广泛应用。

文中介绍柴油发电机组并联运行的技术条件、调控模式及应用实践。

柴油发电机组是由将燃烧柴油产生的热能转换为机械能的柴油发动机，和把机械能转为电能的同步发电机组成的。

在电力网还未到达或供电保障性不强的地区，常用柴油发电机组发出性能与市电一样的电能供给用电设备。

它也就成为市电电力网的得力助手。

现代，各种信息设备对供电提出了高质量、高可靠的要求。

为此，UPS与柴油发电机组，以它们各自的特点相辅相成地构成的不间断供电系统成为最佳选择。

在这里，UPS基本上是并联冗余应用的，而柴油发电机组也常是并联冗余运行的。

、1并联运行的作用大型的网络监控中心、银行结算中心、空中管制中心等，根据自身的工作性质和特点都对供电系统的性能和可靠性提出了很高的要求;采用两路市电供电、配置两组并联冗余运行的大功率UPS构成双总线系统、同时安装几台"N十l"模式并联冗余运行的柴油发电机组与UPS构成一个高可靠、高质量、智能化的不间断供电体系，已是普遍采用的技术方案。

柴油发电机组的作用是:一且两路市电都中断，UPS目口时将蓄电池的直流电逆变成交流电供给负载工作。

然后并联冗余运行的柴油发电机组也部起动起来，通过自动转换开关(ATS)切换到直接给UPS 提供与市电一样的电能，从而使UPS又像平常那样依靠交流电不间断地给设备供电。

这时"N+l"模式并联冗余运行的柴油发电机组不仅为UPS提供性能良好的电力，而且提供了高可靠的电能;假如运行中一台机组出现问题退出并联，其他机组会带上全部负载仍正常运行。

可见并联冗余运行的机组完全代替了两路市电供电的功能。

通常情况下，并联冗余运行模式的柴油发电机组并不直接连接负载，而是通过UPS供给负载电能。

柴油发电机组为增加原有机组的输出功率而采用并联运行的方式要比UPS多一些。

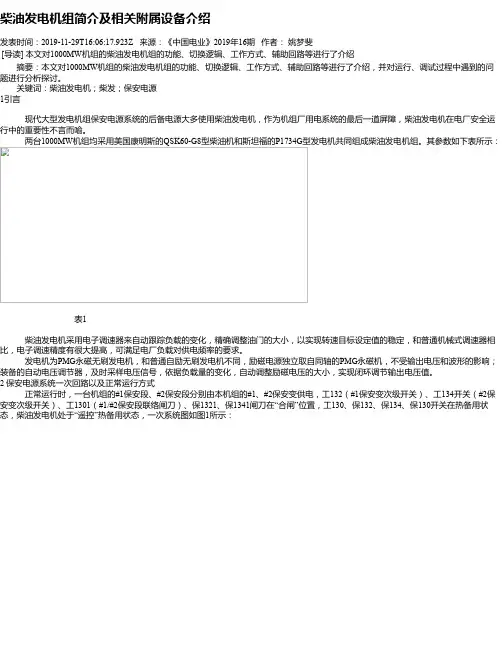

柴油发电机组简介及相关附属设备介绍发表时间：2019-11-29T16:06:17.923Z 来源：《中国电业》2019年16期作者：姚梦斐[导读] 本文对1000MW机组的柴油发电机组的功能、切换逻辑、工作方式、辅助回路等进行了介绍摘要：本文对1000MW机组的柴油发电机组的功能、切换逻辑、工作方式、辅助回路等进行了介绍，并对运行、调试过程中遇到的问题进行分析探讨。

关键词：柴油发电机；柴发；保安电源1引言现代大型发电机组保安电源系统的后备电源大多使用柴油发电机，作为机组厂用电系统的最后一道屏障，柴油发电机在电厂安全运行中的重要性不言而喻。

两台1000MW机组均采用美国康明斯的QSK60-G8型柴油机和斯坦福的P1734G型发电机共同组成柴油发电机组。

其参数如下表所示：表1柴油发电机采用电子调速器来自动跟踪负载的变化，精确调整油门的大小，以实现转速目标设定值的稳定，和普通机械式调速器相比，电子调速精度有很大提高，可满足电厂负载对供电频率的要求。

发电机为PMG永磁无刷发电机，和普通自励无刷发电机不同，励磁电源独立取自同轴的PMG永磁机，不受输出电压和波形的影响；装备的自动电压调节器，及时采样电压信号，依据负载量的变化，自动调整励磁电压的大小，实现闭环调节输出电压值。

2 保安电源系统一次回路以及正常运行方式正常运行时，一台机组的#1保安段、#2保安段分别由本机组的#1、#2保安变供电，工132（#1保安变次级开关）、工134开关（#2保安变次级开关）、工1301（#1/#2保安段联络闸刀）、保1321、保1341闸刀在“合闸”位置，工130、保132、保134、保130开关在热备用状态，柴油发电机处于“遥控”热备用状态，一次系统图如图1所示：图13 柴发控制系统介绍3.1立柜控制屏：立柜控制屏共有三面,对机组正常的控制、全面的保护、电源的输出分配及与相邻柴发的联络等功能全部由立柜控制屏完成。

3.2面板上的设备介绍如下：仪表有：交流电压表，显示机组输出的电压；交流电流表，显示机组输出的总电流；频率表，显示机组发电的频率；有功功率表，显示机组发电输出的有功功率；功率因素表，显示机组发电输出的功率因素；加载/减载表，显示机组电与待并市电间的同步状况；机组综合控制液晶屏，具有显示机组发电的综合电量参数、故障保护与报警显示、运行状态显示、并网运行的自动控制等功能。

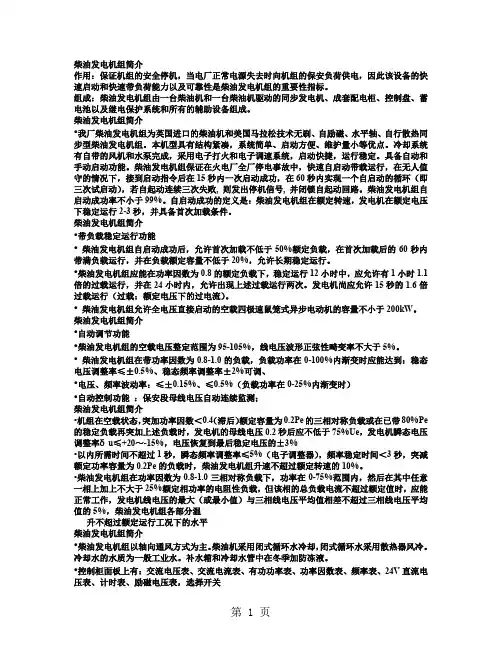

柴油发电机组简介作用：保证机组的安全停机，当电厂正常电源失去时向机组的保安负荷供电，因此该设备的快速启动和快速带负荷能力以及可靠性是柴油发电机组的重要性指标。

组成：柴油发电机组由一台柴油机和一台柴油机驱动的同步发电机、成套配电柜、控制盘、蓄电池以及继电保护系统和所有的辅助设备组成。

柴油发电机组简介•我厂柴油发电机组为英国进口的柴油机和美国马拉松技术无刷、自励磁、水平轴、自行散热同步型柴油发电机组。

本机型具有结构紧凑，系统简单、启动方便、维护量小等优点。

冷却系统有自带的风机和水泵完成，采用电子打火和电子调速系统，启动快捷，运行稳定。

具备自动和手动启动功能。

柴油发电机组保证在火电厂全厂停电事故中，快速自启动带载运行，在无人值守的情况下，接到启动指令后在15秒内一次启动成功，在60秒内实现一个自启动的循环（即三次试启动），若自起动连续三次失败, 则发出停机信号, 并闭锁自起动回路。

柴油发电机组自启动成功率不小于99%。

自启动成功的定义是：柴油发电机组在额定转速，发电机在额定电压下稳定运行2-3秒，并具备首次加载条件。

柴油发电机组简介•带负载稳定运行功能•柴油发电机组自启动成功后，允许首次加载不低于50%额定负载，在首次加载后的60秒内带满负载运行，并在负载额定容量不低于20%，允许长期稳定运行。

•柴油发电机组应能在功率因数为0.8的额定负载下，稳定运行12小时中，应允许有1小时1.1倍的过载运行，并在24小时内，允许出现上述过载运行两次。

发电机尚应允许15秒的1.6倍过载运行（过载：额定电压下的过电流）。

•柴油发电机组允许全电压直接启动的空载四极速鼠笼式异步电动机的容量不小于200kW。

柴油发电机组简介•自动调节功能•柴油发电机组的空载电压整定范围为95-105%，线电压波形正弦性畸变率不大于5%。

•柴油发电机组在带功率因数为0.8-1.0的负载，负载功率在0-100%内渐变时应能达到：稳态电压调整率≤±0.5%、稳态频率调整率±2%可调、•电压、频率波动率：≤±0.15%、≤0.5%（负载功率在0-25%内渐变时）•自动控制功能：保安段母线电压自动连续监测；柴油发电机组简介•机组在空载状态，突加功率因数＜0.4（滞后）额定容量为0.2Pe的三相对称负载或在已带80%Pe 的稳定负载再突加上述负载时，发电机的母线电压0.2秒后应不低于75%Ue，发电机瞬态电压调整率δu≤+20～-15%，电压恢复到最后稳定电压的±3%•以内所需时间不超过1秒，瞬态频率调整率≤5%（电子调整器），频率稳定时间＜3秒，突减额定功率容量为0.2Pe的负载时，柴油发电机组升速不超过额定转速的10%。

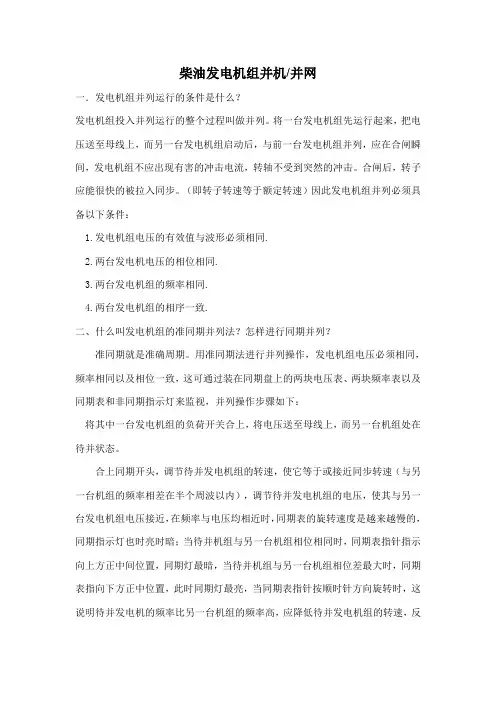

柴油发电机组并机/并网一．发电机组并列运行的条件是什么？发电机组投入并列运行的整个过程叫做并列。

将一台发电机组先运行起来，把电压送至母线上，而另一台发电机组启动后，与前一台发电机组并列，应在合闸瞬间，发电机组不应出现有害的冲击电流，转轴不受到突然的冲击。

合闸后，转子应能很快的被拉入同步。

（即转子转速等于额定转速）因此发电机组并列必须具备以下条件：1.发电机组电压的有效值与波形必须相同.2.两台发电机电压的相位相同.3.两台发电机组的频率相同.4.两台发电机组的相序一致.二、什么叫发电机组的准同期并列法？怎样进行同期并列？准同期就是准确周期。

用准同期法进行并列操作，发电机组电压必须相同，频率相同以及相位一致，这可通过装在同期盘上的两块电压表、两块频率表以及同期表和非同期指示灯来监视，并列操作步骤如下：将其中一台发电机组的负荷开关合上，将电压送至母线上，而另一台机组处在待并状态。

合上同期开头，调节待并发电机组的转速，使它等于或接近同步转速（与另一台机组的频率相差在半个周波以内），调节待并发电机组的电压，使其与另一台发电机组电压接近，在频率与电压均相近时，同期表的旋转速度是越来越慢的，同期指示灯也时亮时暗；当待并机组与另一台机组相位相同时，同期表指针指示向上方正中间位置，同期灯最暗，当待并机组与另一台机组相位差最大时，同期表指向下方正中位置，此时同期灯最亮，当同期表指针按顺时针方向旋转时，这说明待并发电机的频率比另一台机组的频率高，应降低待并发电机组的转速，反之当同期表指针按逆时针方向旋转时，应增加待并发电机组的转速。

当同期表指针顺时针方向缓慢旋转，指针接近同期点时，立即将待并机组的断路器合闸，使两台发电机组并列。

并列后切除同期表开关和相关的同期开关。

三、在进行发电机组的准同期并列时，应注意什么？准同期并列是手动操作，操作是否顺利与运行人员的经验有很大的关系，为防止不同期并列，下列三种情况不准合闸。

1.当同期表指针出现跳动现象时，不准合闸，因为同期表内部可能有卡带现象，反映不出正确的并列条件。

柴油发电机组并机方案东莞团诚自动化设备有限公司是一家与新加坡力可赛（LIXISE）的合资公司。

新加坡力可赛在并机技术上处于国际先进水平，尤其是柴油发电机组自动并机技术非常成熟，其核心模块采用自主研发的LXC9510专用并机控制模块。

力可赛人凭借积累的大量柴油发电机组成功并车并机方案和经验，能根据客户需求，设计出最经济最合理的发电机组并机方案。

一、LXC9510控制器并机系统功能：1.系统组成：发电机系统包括2台辛普森柴油发电机组，1个并机柜和1个并机汇流输出柜组成。

LXC9510发电机组并联控制器ARS485通讯电缆分合闸控制分合闸控制ABB空气断路器柴油发电机组B 柴油发电机组A至用户负载LXC9510发电机组并联控制器B（Diesel generators and machine program ）由“LXC9510控制器”构成的并机系统示意图并机系统组成：由LXC9510控制器构成的并机控制屏、并机汇流输出柜及PLC负载分组控制系统（可选单元）、燃油自动补给系统（可选单元）组成，2台机组相应配一个并机输入柜。

并机柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构视具体工程而定。

2.并机系统的特点、功能和适用范围：2.1并机系统的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供电系统实现无人监管。

2.2并机系统工作状况稳定，操作人员容易掌握使用方法。

2.3全面的保护功能：逆功率保护、过流保护（由断路器和MICROPRO I完成）、发电机组故障分闸保护、超载保护、电压故障保护、急停功能。

2.4基本功能：a)手动开机。

b)同步显示。

c)自动同步检测。

d)自动并机，可通过设定相关参数，机组根据负载的大小自动投入运行或切出。

e)自动平衡分配功率。

f)自动切出卸载功能：多台机组在并机运行时，如其中一台机组需切出运行，该机组会自动将负载逐渐转移到其它机组，在负载接近为0时（大小可调），自动分闸。

第一节#3柴油发电机组使用说明书一、简介由中船总公司七院第七一二研究所生产的三期＃3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进.#3柴油机采用电子调速器,控制采用可编程控制器，整体性能优越。

#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。

二、设备说明1、概况：＃3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。

＃3柴油机由机旁蓄电池组启动。

柴油机仪表板及控制屏上装有全部的控制器及指示仪表。

2、#3柴油发动机＃3柴油发动机由美国Cummins生产，具有启动快，油耗低,可靠性高等一系列优点。

发动机采用电子调速方式。

3、#3柴油发电机#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有A VR自动电压调节器.4、仪表盘及控制屏在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。

其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜,动力柜，机组控制柜。

三、机组操作方式的说明#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。

1、机旁方式在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关的分、合闸也只可在动力中心开关柜上操作。

该方式主要用于对机组检修或自动、手动功能出现故障时使用。

2、手动方式在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选择开关“怠速/全速”设定机组运行时的速度,该方式主要在机组自动功能出现故障时使用. 3、试验方式:在该方式下，当将试验开关由“断"打向“通”时，机组将自动启动，当发电机各出口主开关不能自动合闸，如需带负载维护，可通过手动方式将各出口主开关合闸,使发电机带负荷运行。
