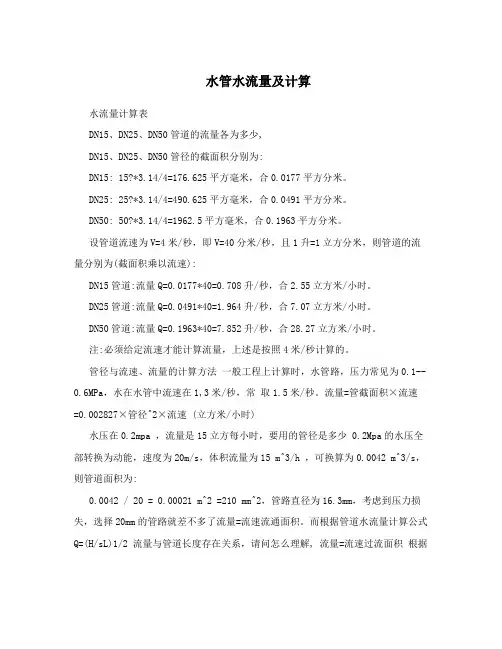

水管水流量及计算
水流量计算表
DN15、DN25、DN50管道的流量各为多少,
DN15、DN25、DN50管径的截面积分别为:
DN15: 15?*3.14/4=176.625平方毫米，合0.0177平方分米。
DN25: 25?*3.14/4=490.625平方毫米，合0.0491平方分米。
DN50: 50?*3.14/4=1962.5平方毫米，合0.1963平方分米。
设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为(截面积乘以流速):
DN15管道:流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。
DN25管道:流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。
DN50管道:流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。
注:必须给定流速才能计算流量，上述是按照4米/秒计算的。
管径与流速、流量的计算方法 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1,3米/秒，常 取1.5米/秒。流量=管截面积×流速
=0.002827×管径^2×流速 (立方米/小时)
水压在0.2mpa ，流量是15立方每小时，要用的管径是多少 0.2Mpa的水压全部转换为动能，速度为20m/s，体积流量为15 m^3/h ，可换算为0.0042 m^3/s，则管道面积为:
0.0042 / 20 = 0.00021 m^2 =210 mm^2，管路直径为16.3mm，考虑到压力损失，选择20mm的管路就差不多了流量=流速流通面积。而根据管道水流量计算公式Q=(H/sL)1/2 流量与管道长度存在关系，请问怎么理解, 流量=流速过流面积 根据管道水流量计算公式Q=VXS V---液体流动的流速 S---过流断面的面积 L---是流量的单位
为每秒升 流量与管道长度不存在关系。它指的是单位时间内通过某一断面液体的数量，与长度没有关系。教你如何用WORD文档 (2012-06-27 192246)

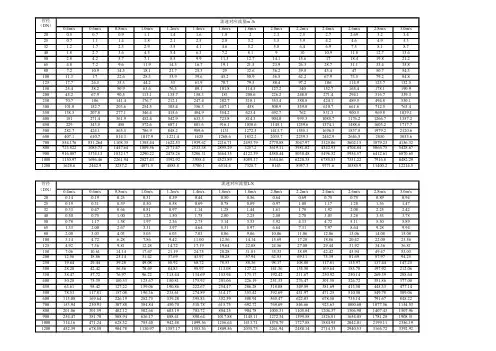

管径 流量流速0.10.110.180.290.450.711.191.812.834.426.3611.3117.670.20.230.350.580.901.412.393.625.658.8412.7222.6235.340.30.340.530.871.362.123.585.438.4813.2519.0933.9353.010.40.450.711.161.812.834.787.2411.3117.6725.4545.2470.690.50.570.881.452.263.535.979.0514.1422.0931.8156.5588.360.60.681.061.742.714.247.1710.8616.9626.5138.1767.86106.030.70.791.242.033.174.958.3612.6719.7930.9344.5379.17123.700.80.901.412.323.625.659.5614.4822.6235.3450.8990.48141.370.91.021.592.614.076.3610.7516.2925.4539.7657.26101.79159.0411.131.772.904.527.0711.9518.1028.2744.1863.62113.10176.711.11.241.943.184.987.7813.1419.9131.1048.6069.98124.41194.391.21.362.123.475.438.4814.3421.7133.9353.0176.34135.72212.061.31.472.303.765.889.1915.5323.5236.7657.4382.70147.03229.731.41.582.474.056.339.9016.7225.3339.5861.8589.06158.34247.401.51.702.654.346.7910.6017.9227.1442.4166.2795.43169.65265.071.61.812.834.637.2411.3119.1128.9545.2470.69101.79180.96282.741.71.923.004.927.6912.0220.3130.7648.0775.10108.15192.27300.411.82.043.185.218.1412.7221.5032.5750.8979.52114.51203.58318.091.92.153.365.508.6013.4322.7034.3853.7283.94120.87214.88335.7622.263.535.799.0514.1423.8936.1956.5588.36127.23226.19353.432.12.383.716.089.5014.8425.0938.0059.3892.78133.60237.50371.102.22.493.896.379.9515.5526.2839.8162.2097.19139.96248.81388.772.32.604.066.6610.4016.2627.4841.6265.03101.61146.32260.12406.442.42.714.246.9510.8616.9628.6743.4367.86106.03152.68271.43424.122501501006532402025管径/流速/流量对照表 1管径单位：DN 流速单位：m/s 流量单位：m3/h 圆周率（π）：3.1415926管 道 管 径 规 格 大 小（DN）5080125200管径 流量流速2.52.834.427.2411.3117.6729.8645.2470.69110.45159.04282.74441.792.62.944.597.5311.7618.3831.0647.0573.51114.86165.40294.05459.462.73.054.777.8212.2119.0932.2548.8676.34119.28171.77305.36477.132.83.174.958.1112.6719.7933.4550.6779.17123.70178.13316.67494.802.93.285.128.4013.1220.5034.6452.4882.00128.12184.49327.98512.4733.395.308.6913.5721.2135.8454.2984.82132.54190.85339.29530.143.13.515.488.9814.0221.9137.0356.1087.65136.95197.21350.60547.823.23.625.659.2614.4822.6238.2357.9190.48141.37203.58361.91565.493.33.735.839.5514.9323.3339.4259.7293.31145.79209.94373.22583.163.43.856.019.8415.3824.0340.6261.5296.13150.21216.30384.53600.833.53.966.1910.1315.8324.7441.8163.3398.96154.63222.66395.84618.503.64.076.3610.4216.2925.4543.0165.14101.79159.04229.02407.15636.173.74.186.5410.7116.7426.1544.2066.95104.62163.46235.38418.46653.843.84.306.7211.0017.1926.8645.3968.76107.44167.88241.75429.77671.523.94.416.8911.2917.6427.5746.5970.57110.27172.30248.11441.08689.1944.527.0711.5818.1028.2747.7872.38113.10176.71254.47452.39706.864.14.647.2511.8718.5528.9848.9874.19115.92181.13260.83463.70724.534.24.757.4212.1619.0029.6950.1776.00118.75185.55267.19475.01742.204.34.867.6012.4519.4530.3951.3777.81121.58189.97273.55486.32759.874.44.987.7812.7419.9131.1052.5679.62124.41194.39279.92497.63777.544.55.097.9513.0320.3631.8153.7681.43127.23198.80286.28508.94795.224.65.208.1313.3220.8132.5254.9583.24130.06203.22292.64520.25812.894.75.328.3113.6121.2633.2256.1585.05132.89207.64299.00531.56830.564.85.438.4813.9021.7133.9357.3486.86135.72212.06305.36542.87848.2320025012515080100506532402025管径/流速/流量对照表 2
水管水流量及计算
水流量计算表
DN15、DN25、DN50管道的流量各为多少,
DN15、DN25、DN50管径的截面积分别为:
DN15: 15?*3.14/4=176.625平方毫米，合0.0177平方分米。
DN25: 25?*3.14/4=490.625平方毫米，合0.0491平方分米。
DN50: 50?*3.14/4=1962.5平方毫米，合0.1963平方分米。
设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为(截面积乘以流速):
DN15管道:流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。
DN25管道:流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。
DN50管道:流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。
注:必须给定流速才能计算流量，上述是按照4米/秒计算的。
管径与流速、流量的计算方法 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1,3米/秒，常 取1.5米/秒。流量=管截面积×流速
=0.002827×管径^2×流速 (立方米/小时)
水压在0.2mpa ，流量是15立方每小时，要用的管径是多少 0.2Mpa的水压全部转换为动能，速度为20m/s，体积流量为15 m^3/h ，可换算为0.0042 m^3/s，则管道面积为:
0.0042 / 20 = 0.00021 m^2 =210 mm^2，管路直径为16.3mm，考虑到压力损失，选择20mm的管路就差不多了流量=流速流通面积。而根据管道水流量计算公式Q=(H/sL)1/2 流量与管道长度存在关系，请问怎么理解, 流量=流速过流面积 根据管道水流量计算公式Q=VXS V---液体流动的流速 S---过流断面的面积 L---是流量的单位
为每秒升 流量与管道长度不存在关系。它指的是单位时间内通过某一断面液体的数量，与长度没有关系。教你如何用WORD文档 (2012-06-27 192246)
水系统推荐流速表
(1) 《室外给水设计规范》GB50013-2018的推荐值见表1。
GB50013-2018推荐流速(m/s)表1
管道种类 管道公称直径DN(mm)
DN＜250 DN=250~1000 DN=250~1600 DN≥1000 DN＞1600
水泵吸水管 1.0~1.2 1.2~1.6 / 1.5~2.0 /
水泵出水管 1.5~2.0 / 2.0~2.5 /
2.0~3.0
(2)《建筑给水排水设计规范》GB50015-2003的给水管道流速推荐值：
1)生活给水管道水流速度的推荐值，见表2
GB50015-2019生活给水管道推荐流速 表2
公称直径(mm) 15~20 25~40 50~70 ≥80
推荐流速(m/s) ≤1.0 ≤1.2 ≤1.5 ≤1.8
2)冷却塔循环管道水流速度的推荐值，见表3
冷却塔循环管道水推荐流速表3
循环干管直径(mm) DN≤250 500＞DN＞250 DN≥250
推荐流速(m/s) 1.5~2.0 2.0~2.5 2.5~3.0
当循环水泵从冷却塔集水池中吸水时，吸水管的流速宜采用1.0~1.2m/s；当循环水泵直接从循环管道吸水时，推荐流速(υ)如下：
①吸水管DN≤250mm时，υ=1.0~1.5m/s；
②吸水管DN＞250mm时，υ=1.5~2.0m/s；
③水泵出水管的流速可采用循环干管下限流速。
(3) Carrier：《Handbook of AirConditioning System Design》中的推荐流速表4列出的推荐流速，是建立在噪声与腐蚀均保持在允许水平时的最大值。
Carrier HandBook推荐流速(m/s) 表4 管道种类 推荐流速
水泵吸水管 1.2~2.1
水泵出水管 2.4~3.6
一般输水管 1.5~3.0
室内供水立管 0.9~3.0
集管 1.2~4.5
排水管 1.2~2.0
