通信系统的网络编码与协作传输技术随着科技的不断发展，通信系统已经成为人们日常生活不可或缺的一部分。
为了提高通信系统的性能和可靠性，网络编码和协作传输技术开始引起人们的关注和研究。
本文将介绍通信系统中的网络编码原理和协作传输技术，并探讨它们在提高通信系统性能方面的应用。
一、网络编码的原理网络编码是一种在通信系统中使用的编码方式，通过在发送端将数据进行编码，然后在接收端将编码后的数据进行解码，从而实现数据的传输和恢复。
网络编码通过将多个消息的信息编码成一个符号，可以在单个传输时间段内传输多个消息的信息。
网络编码可以在有损和无损信道中使用，通过数据冗余来提高传输系统的性能。
网络编码的基本原理是将消息进行线性组合。
假设有三个消息A、B和C，消息A由3个数据包A1、A2和A3组成，消息B由2个数据包B1和B2组成，消息C由2个数据包C1和C2组成。
网络编码将这些数据包进行线性组合，生成一个新的编码符号，并将该符号发送给接收端。
接收端通过解码这些编码符号，可以还原出原始消息。
网络编码的优势在于它提供了更好的容错能力和传输效率。
由于编码符号中包含了多个消息的信息，即使在传输过程中发生了一些数据包的丢失，接收端仍然有可能通过解码得到完整的消息。
此外，网络编码还可以利用数据冗余来提高传输的效率，减少传输时间。

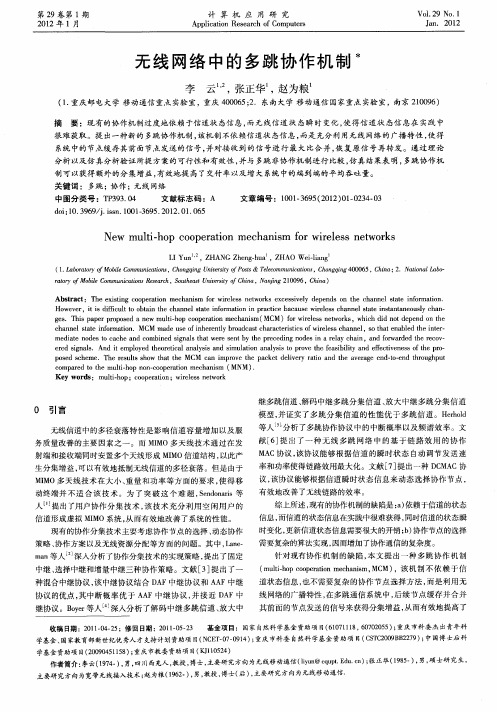

二、协作传输技术的应用协作传输技术是一种通过在发送端和接收端之间进行合作，以提高通信系统性能的技术。
在传统的通信系统中，发送端将数据进行编码后，直接发送给接收端，而在协作传输技术中，发送端和接收端之间可以通过中间节点的协作来实现高效的数据传输。
协作传输技术可以通过多个发送端和接收端之间的协作来提高通信系统的容错能力和传输效率。
在传统的通信系统中，由于通信信道的限制和噪声的干扰，容易出现数据包的丢失和错误。
而在协作传输技术中，多个发送端可以将数据进行编码和分发，中间节点可以通过协作来解码和转发数据包，从而提高数据的可靠性和传输效率。
DL-LN3X 系列 2.4G自组网无线通信模块DL-LN3X 系列模块是深联创新新晋推出的无线通信模块,该模块专为需要自动组网多跳传输的应用场合设计。
相对于其他常见的自组网无线通信解决方案,本方案更加灵活、可靠,可长期稳定工作;用户可以抛开复杂的协议栈和芯片手册,只需要掌握简单的串口通讯便可驾驭无线多跳传输。
产品特性●定向扩散型自组网协议⏹模块上电后会自动组成多跳网状网络,完全不需要用户干预。
⏹每个模块都可以给网络中任意一个节点发送数据。
⏹带有确认传输功能,无线传输使用 CRC 校验,最多重传 15次。
⏹网络中任何节点故障不影响整个网络的运行,具有很强的抗毁性。
⏹最大可支持 130个模块组成网络,模块地址可通过程序进行修改。
⏹单个包长可达 63字节,带有数据包缓冲机制。
●用户接口简单易学⏹使用 uart 作为交互接口,波特率可调⏹使用长度可变的包传输数据,使用安全的数据分包协议⏹支持端口分割机制●程序工作稳定⏹操作系统基于线程切片,工作稳定。
⏹使用内存池代替栈完成动态内存分配,长期工作不产生内存碎片。
●带有指示灯⏹模块带有收 /发包指示灯,可以选择开启或关闭。
⏹模块带有定位指示灯,可以远程点亮,方便寻找。
产品选型DL-LN33 使用印版天线可视距离通信单跳 70m 。
DL-LN32 使用 IPEX 接口可视距离通信单跳 100m 。
DL-LN32P 使用 IPEX 接口,并板载无线功放可视距离通信单跳 500m 。
1组网1.1组网通信概述DL-LN3X 模块是一种自组网多跳无线通信模块。
模块无线频率为2.4GHz~2.45GHz,属于全球免费的无线频段。
该模块工作时,会与周围的模块自动组成一个无线多跳网络,此网络为对等网络,不需要中心节点,网络包含以下可配置参数:表格 1-1模块网络参数将多个 DL-LN3X 模块配置成地址不相同,信道和网络 ID 相同的状态,模块将组成一个网络。
微控制器 (MCU 或者电脑通过 Uart 告诉模块目标地址和待发送的数据,模块会通过网络选择最优的路径,将信息传输给目标模块,而目标模块将通过Uart 输出源地址和上述的数据。
一，无线mesh网络的原理无线mesh网络，由mesh routers（路由器）和mesh clients（客户端）组成，其中路由器构成骨干网络，并和有线的互联网相连接，负责为客户端提供多跳的无线互联网连接。
无线Mesh网络（无线网状网络WMN）也称为“多跳（multi-hop）”网络，它是一种与传统无线网络完全不同的新型无线网络技术。
在传统的无线局域网(WLAN)中，每个客户端均通过一条与接入点相连的无线链路来访问网络，形成一个局部的BSS(Basic Service Set)。
用户如果要进行相互通信的话，必须首先访问一个固定的接入点，这种网络结构被称为单跳网络。
而在无线Mesh网络中，任何无线设备节点都可以同时作为AP和路由器，网络中的每个节点都可以发送和接收信号，每个节点都可以与一个或者多个对等节点进行直接通信。
这种结构的最大好处在于：如果最近的AP由于流量过大而导致拥塞的话，那么数据可以自动重新路由到一个通信流量较小的邻近节点进行传输。
依此类推，数据包还可以根据网络的情况，继续路由到与之最近的下一个节点进行传输，直到到达最终目的地为止。
这样的访问方式就是多跳访问。
其实人们熟知的互联网就是一个Mesh网络的典型例子。
例如，当我们发送一份E-mail时，电子邮件并不是直接到达收件人的信箱中，而是通过路由器从一个服务器转发到另外一个服务器，最后经过多次路由转发才到达用户的信箱。
在转发的过程中，路由器一般会选择效率最高的传输路径，以便使电子邮件能够尽快到达用户的信箱。
与传统的交换式网络相比，无线Mesh网络去掉了节点之间的布线需求，但仍具有分布式网络所提供的冗余机制和重新路由功能。
在无线Mesh网络里，如果要添加新的设备，只需要简单地接上电源就可以了，它可以自动进行自我配置，并确定最佳的多跳传输路径。
添加或移动设备时，网络能够自动发现拓扑变化，并自动调整通信路由，以获取最有效的传输路径。

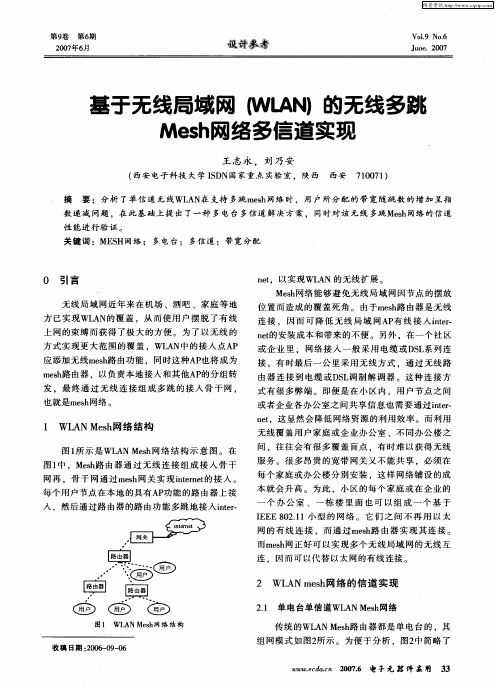

从下图来看，传统的WLAN，主要是由固定存在的AP来做一个区域的接入，由AP来与设备进行数据交换，AP再与路由进行交换，路由又与路由交换。

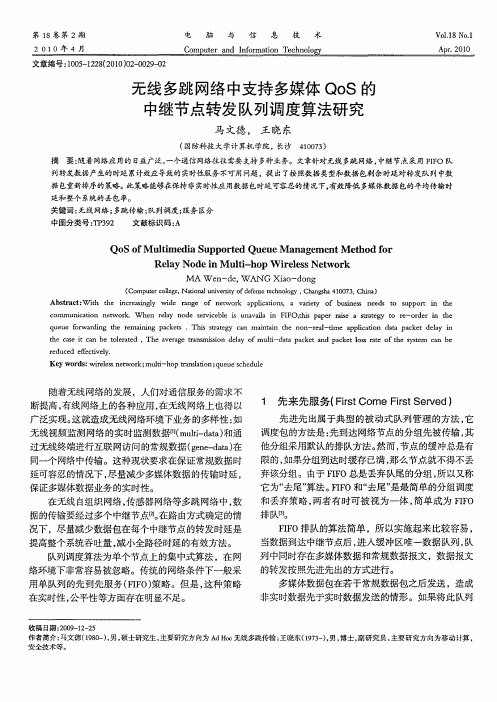

基于TDMA的链式无线多跳传输系统实验设计孙彦景;陈岩;李松;张晓光;芦楠楠;王艳芬【摘要】In view of the needs of the future teaching and in-depth research ,the NS2 simulation software is used to design the simulation experiment on the chain multi-hop network .The experiment mainly focuses on the simulation of the end-to-end delay of the TDMA and STDMA access mechanism ,and at the same time , aims at the video surveillance application scenarios for the multi-hop network .The experiment on the multi-hop video transmission combined with myEvalvid software can be applied to the experimental teaching .%针对未来教学与深入研究的需要,采用NS2仿真软件进行链式多跳网络仿真实验设计.实验主要针对TDMA、STDMA接入机制的端到端时延进行仿真,同时针对多跳网络的视频监控应用场景,结合myEvalvid软件进行多跳视频传输实验,可以用于实验教学.【期刊名称】《实验技术与管理》【年(卷),期】2017(034)012【总页数】5页(P36-40)【关键词】多跳网络;实验设计;视频传输;TDMA;NS2【作者】孙彦景;陈岩;李松;张晓光;芦楠楠;王艳芬【作者单位】中国矿业大学信息与控制工程学院 ,江苏徐州 221116;中国矿业大学信息与控制工程学院 ,江苏徐州 221116;中国矿业大学信息与控制工程学院 ,江苏徐州 221116;中国矿业大学信息与控制工程学院 ,江苏徐州 221116;中国矿业大学信息与控制工程学院 ,江苏徐州 221116;中国矿业大学信息与控制工程学院 ,江苏徐州 221116【正文语种】中文【中图分类】TN925.5同传统的无线局域网相比,无线多跳自组织网络具有易于部署安装、可进行非视距传输、网络路由健壮、结构灵活、高带宽等优点[1]。
Mesh与WiFi的区别无线Mesh网络（无线网状网络）也称为“多跳（multi-hop）”网络，它是一种与传统无线网络完全不同的新型无线网络技术。
无线网状网是一种基于多跳路由、对等网络技术的新型网络结构，具有移动宽带的特性，同时它本身可以动态地不断扩展，自组网、自管理，自动修复、自我平衡。
相对于Wi-Fi，无线Mesh 在组网方式、传输距离以及移动性上都有很大的改进，特别是它具有兼容Wi-Fi 的特性，因此无线Mesh网络会对Wi-Fi在增加传输距离和移动性，扩展Wi-Fi 应用上提供很大帮助。
同时，终端目前的普及应用又会为无线Mesh的迅速推广带来好处。
因此，Wi-Fi和无线Mesh网络可以相互补充、相互融合。
在传统的无线局域网(WLAN)中，每个客户端均通过一条与AP相连的无线链路来访问网络，用户如果要进行相互通信的话，必须首先访问一个固定的接入点(AP)，这种网络结构被称为单跳网络。
而在无线Mesh网络中，任何无线设备节点都可以同时作为AP和路由器，网络中的每个节点都可以发送和接收信号，每个节点都可以与一个或者多个对等节点进行直接通信。
数据包还可以根据网络的情况，继续路由到与之最近的下一个节点进行传输，直到到达最终目的地为止。
这样的访问方式就是多跳访问。
具有分布式网络所提供的冗余机制和重新路由功能。
在无线Mesh网络里，如果要添加新的设备，只需要简单地接上电源就可以了，它可以自动进行自我配置，并自动调整通信路由，以获取最有效的传输路径。
成,AP均采用点对点方式通过无线中继链路互联,将传统WLAN中的无线"热点"扩展为真正大面积覆盖的无线"热区"。
此外，因为每个短跳的传输距离短，传输数据所需要的功率也较小。
既然多跳网络通常使用较低功率将数据传输到邻近的节点，节点之间的无线信号干扰也比如在高密度的城市网络环境中，Mesh网络能够减少使用无线网络的相邻用户的相互干扰，大大提高信道的利用效率。
一文了解什么是mesh组网和mesh自组网及其技术对比Mesh组网和mesh自组网都是网络组网技术，Mesh组网和mesh自组网在组织方式、节点角色、动态性和应用场景方面存在差异。
下面分别介绍它们的定义、作用原理、优缺点及应用。
Mesh组网技术原理Mesh组网是一种网络拓扑结构，它由多个节点相互连接组成，每个节点都可以作为路由器或中继，发送和接收信号。
Mesh组网可以实现节点之间的多跳通信，使得数据可以在不同的节点之间传输。
定义Mesh组网是一种由多个节点相互连接而成的网络拓扑结构。
在Mesh 组网中，每个节点都预先配置并具有唯一的标识，这些节点按照预设的拓扑结构连接并形成一个整体的网络。
作用原理在Mesh组网中，当一个节点需要向另一个节点发送数据时，它首先会根据预定的路由信息找到目标节点。
如果两个节点之间没有直接的连接，数据可以通过多个节点的多跳通信传输到达目标节点。
每个节点都会将数据转发到下一个节点，直到数据到达目标节点。
Mesh组网的优缺点Mesh组网的优点包括：（1）灵活的拓扑结构：由于每个节点都可以作为路由器或中继，因此可以形成复杂的网络拓扑结构，适应不同的应用场景。
（2）自修复能力：如果一个节点出现问题，其他节点可以通过多跳通信的方式绕过该节点，保证网络的连通性。
（3）易于扩展：可以轻松地添加或删除节点，以满足网络规模不断变化的需求。
Mesh组网也存在一些缺点：（1）路由复杂度较高：由于需要经过多个节点的多跳通信，因此路由算法较为复杂，需要处理更多的路由信息。
（2）传输延迟较大：由于需要经过多个节点的多跳通信，因此传输延迟可能较大，特别是在高负载情况下。
Mesh组网应用Mesh组网适用于需要预先规划和配置的网络环境，如固定场景下的城市宽带和园区网。
在城市宽带网络中，Mesh组网可以提供高带宽、低延迟的数据传输服务，同时还可以提供语音和视频通信服务。
在园区网中，Mesh组网可以提供高速的内部网络连接，保证各个建筑物之间的通信。
应用新型Mesh技术解决WiFi网络的多跳难题信息来源：深圳市无线电管理局日期： 2007年11月29日【字号大中小】概述随着无线mesh网络的普及，其规模和复杂程度持续发展。
然而多跳的mesh网络遇到越来越多的难题，比如带宽降低，无线干扰以及网络时延等。
譬如，在网络中的每一跳吞吐量会下降多达50%，连续多跳情况下吞吐量下降得更迅速，其结果将导致网络性能的严重降低。
在语音和视频应用大量运行的极端情况下，时延和RF干扰将达到不可接受的程度，而导致连接完全中断。
传统的mesh网络只能提供有限的扩展性，多跳自身的难题使得它对于大规模网络部署还存在诸多疑问。
因而需要一种新型结构化的无线mesh，在其网络中无论跳数多少，都能够提供高性能和高可靠性。
一、无线mesh介绍无线局域网（WLAN）或者Wi-Fi?已经不仅仅局限于小规模网络的解决方案。
由于无线所固有的高效性和灵活性，它已经成为IT的主流，并被认为是企业级和运营级网络一种行之有效的解决方案。
业界中的很多企业都认识到，向无线终端提供数据和VoIP的移动性服务将获得巨大的收益，因此他们在特定区域进行无线覆盖或“热区”（hot zone）来更好地服务客户。
无线覆盖也可以扩展为大规模部署，比如城域和区域网络，甚至实现覆盖多城市传输应用。
无线mesh网络具有诸多优于其它类型无线部署的优势。
这些优势主要集中在降低网络关键环节的成本——安装、维护以及运行维护等方面。
以某些情况下，由于网络拓扑结构、缺少有线基础设施、或者是在客户室内或室外位置布线成本高等原因，无线mesh网络成为部署网络基础设施的唯一可行方案。
在发展历程上，业界中有三种Wi-Fi方案：第一代集中式网络模式——是一种非智能的网络，相互独立的多个接入点（AP）连接到同一个有线局域网中。
第二代集中式网络模式——是对已有交换机最简单的一种扩展方式，大多数有线交换机设备均支持。
这种模式倾向于将智能功能从AP剥离出来放到交换机中。
这两种Wi-Fi方案还存在着一个共性的问题——它们不是真正的无线，只是“更少的”有线。
第三代Wi-Fi mesh网络——是一种智能网络。
由于网络节点间能够通过802.11无线链路相互连接，因此它们不需要通过有线连接到交换机上。
Mesh网络架构可以扩展通信传输区域，也可以同时为无线用户和网络节点提供接入服务。
如果设计的合理，mesh网络可以成为高性能、高可靠并具有冗余能力，并且能够扩展到包含成千上万个设备。
这种类型的网络安装快捷，并且不要求精细的规划和位置选择即可获得可靠的通讯。
简单地移动某个网络节点或者增加一个节点就可以立即完善一个信号较弱或无信号的区域。
在无线mesh网络中，每个节点都会维持到最邻近节点的最优路径。
当无线环境发生变化时，比如加入新节点或者发生拥塞，数据路径会根据时延、吞吐量、噪声等因素进行重新评估，并且mesh网络会自动地进行自我调节将性能维持在最佳性能。
如果某个数据路径丢失，或者RF干扰影响了性能，网络会通过重路由流量实现自我修复，这样节点既可以保持连接，而且数据路径也始终是最优的。
所有的自我调节和自我修复过程都是动态的，在后台执行并且是实时的——对用户而言是透明的，不需要人为干预。
在室外环境中部署网络时，mesh体系架构允许无线网络绕过大的物体（比如建筑物和树木）进行流量交换。
无线mesh网络能够很容易地通过中间中继节点绕过障碍物转发数据包，而不是试图直接穿过障碍物。
尤其在有很多障碍物的城市环境或者有丘陵或山区等传统无线网络覆盖有困难的乡村区域，该方案都非常有效。
二、实现无线Mesh的几种方案无线Mesh的方案有很多种，但是大部分的方案都来源于最初的无线分布式系统（Wireless Distribution System, WDS）概念。
WDS是一种使用无线桥接和无线repeating的无线AP模式，无线桥接也就是只能在AP之间进行通讯，AP不接受无线客户端的访问；而无线repeating既允许AP之间互相通讯，也允许AP与无线客户端进行通讯。
1、单频方案——所有信息都在同一信道上单频模式是无线mesh最脆弱的方案。
接入点仅使用一个信道，此信道由无线客户端和回程流量（在AP 之间转发）共享。
当更多的AP加入到网络中的时候，用于回程流量的带宽将会占据越来越高的比例，仅仅留很少一部分容量给无线客户端。
此现象的原因是由于无线是一个共享的媒质。
本方案的AP不能同时发送和接收数据。
而且在其覆盖范围内另一个AP正在传输的时候，该AP也不能发送数据。
这种对可用共享带宽的竞争是基于类似以太网的无线冲突避免原则(CSMA/CA)。
简单计算一下就会发现，在单频方案中每个无线客户端只能获得很有限的吞吐量。
举例来说，假设你有5个AP，每个AP有20个无线客户端与之相连，所有的AP和客户端共享同一个802.11b信道（5Mbps），这样等价于每个用户只能获得少于50Kbps的吞吐量——比拨号连接还要慢。
而且由于所有的无线客户端和AP必须工作在同一个信道上，无线资源的竞争和RF干扰还会导致不可预期的时延。
2、双频方案——回程共享在双频方案中，一个频道专门用来连接无线客户端，而另一个频道专门用来进行无线回程传输——回程信道同时由ingress和egress流量共享。
这意味着什么呢？无线客户端流量将得到一些的改善，但是全网的性能仍然由于回程的瓶颈问题而不理想。
3、多频方案——结构化的无线mesh在多频（或者称作结构化mesh）方案中，每个网络节点至少使用三个频道的专用无线链路接口，其中一个频道用于客户端的流量，第二个频道用于ingress无线回程流量，第三个频道用于egress无线回程流量。
这个无线mesh网络的方案与单频或双频方案相比提供了很好的性能。
因为每个链路都工作在独立的信道上，专用的回程链路可以同时发送和接收数据。
分离的Ingress/Egress回程链路三、无线mesh网络中多跳的难题多跳的难题包括带宽降低、无线干扰和网络时延问题，这些问题是由于流量需要在无线mesh网络中进行多次“跳跃”所引起的。
1、带宽降低当回程被共享的时候，多跳带来的带宽降低的问题尤为严重，比如单频和双频方案。
在这些情况下，每个从AP到AP“跳越”的流量，其吞吐量都几乎会被削减了一半。
对于这类带宽降低模式主要有两个原理。
下图说明了802.11a/g和802.11b采用单频方案在最佳情况的场景下吞吐量降低的情况。
在802.11b情况下，此表的起始吞吐量为5 Mbps－－因为802.11b任何信道的毛数据速率为11 Mbps，其有效吞吐量接近于5 Mbps。
类似地，802.11a/g的有效吞吐量接近于24 Mbps。
正像前表中所显示的一样，即使在最佳情景的时候，对于中等规模和大规模环境，带宽的损失也是不可接受的。
2、无线干扰无线干扰是一个十分重要的问题，它将影响到无线网络的性能。
简单地说，无线干扰可以定义为非期望的信号干扰了其他无线通信设备的正常操作。
在当今的无线网络中，802.11b和802.11g是企业和服务提供商向用户提供无线覆盖最常用的技术。
而大部分无线mesh部署都是使用802.11b作为无线回程的基础架构，这些网络回程带宽很容易受到来自于相同频段内工作的邻近设备无线干扰的影响。
当网络中任何部分受到了干扰的影响，整个网络的性能将会降低。
3、网络时延VoIP的应用是Wi-Fi的一个关键驱动力。
建立和部署Wi-Fi和IP电话融合的解决方案可同时支持语音和数据服务，该解决方案可能会使得WLAN在企业中得到广泛应用。
为了支持这些语音和视频应用，就要求网络具有很小的时延和抖动。
当分组包在网络节点之间转发的时候，一定会存在处理时延。
在大规模广域mesh网络中，通常需要很多到有线网络的终止点来避免过多的时延——但是这样就不能充分发挥无线mesh网络的优势。
而且，随着时延的增加，语音和视频应用将受到严重的影响（尤其当无线客户端漫游的时候），甚至可能会导致连接完全中断。
四、新型结构化的无线Mesh对于大规模无线网络部署，尤其在语音、视频和数据漫游应用很关键的时候，将需要新型的无线mesh技术——提供专用的无线链路、802.11a用于回程流量、低时延交换、蜂窝状的客户端覆盖。
要想在任何时候都提供最佳的性能，这样的网络必须是模块化的、多频、多信道、多RF 的mesh。
同时具有以下特点：非常灵活，完全可扩展的，而且是面向未来技术的，比如WiMAX、802.11n (MIMO)或者Ultra-Wideband (UWB)。
1、专用无线链路在建立一个高级的mesh网络时，使用方法一定是与其它类型解决方案所不同的。
它将应用模块化的方案，使用专用的带宽链路来完成AP的功能（客户端连接）或回程功能（网络级连）。
客户端连接无线模块必须设计为或者与无线客户端连接（用户接入）关联，或者使用分离的模块与其他mesh节点（回程）关联。
网络级无线模块必须根据到网络egress（有线网络）的最佳可能路径为中继回程流量（ingress和egress）建立与另一个mesh节点的链路。
对于repeater或者用来扩展网络范围的节点，需要包含3个或更多的无线模块——一个用于ingress流量（回程），一个用于egress 流量（回程），还有一个用于无线终端（用户接入）。
下图阐明了这一概念。
终端连接与网络连接2、802.11a无线回程这个新型结构化的无线mesh需要支持不同类型的无线技术。
正如前面所提到的，802.11b和802.11g仅有三个可能的非重叠信道。
802.11a与802.11b或802.11g相比较的一个优势是其所有可获得的信道都是非重叠的。
因此你可以让无线节点工作在临近信道而会不产生相互干扰。
并且该频段无线干扰更小，频谱更宽。
鉴于以上原因，802.11a非常适合用于回程mesh架构。
3、低时延交换理想的mesh网络必须支持语音应用和快速漫游切换，网络应该设计要求保持时延和开销最小，并提高多跳的性能，从而保证网络的可扩展性。
高速应用下的低时延交换4、蜂窝状覆盖mesh网络还应该允许使用多个、分离的扇区状天线（非常类似蜂窝网络中无线小区站点天线）同时向不同的方向发射信号，每个方向都使用不同的信道。
蜂窝状覆盖可以支持向所有相连的客户端同时进行无冲突的传输——意味着在更大范围内，更多的用户可以与同一个节点进行关联，由此使用户之间发生更少的冲撞，从而使网络获得更高的吞吐量。
5、新型无线mesh网络的验证这种新型无线mesh网络已经在实验室环境（无噪声）和真实环境（有噪声）中进行了测试。
测试跳数逐步从1跳增加到10跳，结果表明即使达到10跳，无噪声情况下网络回程吞吐量只有4%的丢失，而实际噪声环境也仅丢失了40%。
