2钛及钛合金典型组织
- 格式:pdf
- 大小:14.98 MB
- 文档页数:53

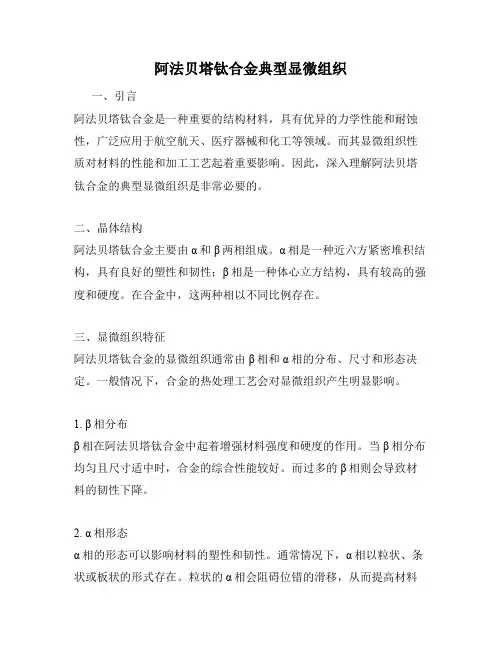

阿法贝塔钛合金典型显微组织一、引言阿法贝塔钛合金是一种重要的结构材料,具有优异的力学性能和耐蚀性,广泛应用于航空航天、医疗器械和化工等领域。
而其显微组织性质对材料的性能和加工工艺起着重要影响。
因此,深入理解阿法贝塔钛合金的典型显微组织是非常必要的。
二、晶体结构阿法贝塔钛合金主要由α和β两相组成。
α相是一种近六方紧密堆积结构,具有良好的塑性和韧性;β相是一种体心立方结构,具有较高的强度和硬度。
在合金中,这两种相以不同比例存在。
三、显微组织特征阿法贝塔钛合金的显微组织通常由β相和α相的分布、尺寸和形态决定。
一般情况下,合金的热处理工艺会对显微组织产生明显影响。
1. β相分布β相在阿法贝塔钛合金中起着增强材料强度和硬度的作用。
当β相分布均匀且尺寸适中时,合金的综合性能较好。
而过多的β相则会导致材料的韧性下降。
2. α相形态α相的形态可以影响材料的塑性和韧性。
通常情况下,α相以粒状、条状或板状的形式存在。
粒状的α相会阻碍位错的滑移,从而提高材料的硬度和强度;而板状的α相则会使合金具有更好的塑性和韧性。
四、热处理对显微组织的影响热处理是调控阿法贝塔钛合金显微组织的重要手段之一。
常见的热处理方法包括固溶处理、时效处理等。
1. 固溶处理固溶处理是将合金加热至高温区,使β相溶解到α相中。
经过适当的固溶处理可以得到均匀的α相分布,并降低杂质元素对材料性能的影响。
2. 时效处理时效处理是在固溶处理过后,经过适当的冷却和加热处理,形成细小的α相。
这种处理方法可以进一步提高钛合金的硬度和强度。
五、应用及发展前景阿法贝塔钛合金由于其良好的力学性能和耐蚀性,被广泛应用于航空航天、医疗器械和化工等领域。
随着科技的发展,对于阿法贝塔钛合金显微组织的研究也在不断深入。
未来,通过对显微组织的控制和优化,可以进一步提高阿法贝塔钛合金的性能,并开发出更多适用于不同领域的新型合金。
此外,研究新的材料改性方法,提高材料的加工性能也是一个重要的发展方向。
材料物理0901 崔同参200965167钛与钛合金钛有色轻金属,原子序数22,相对原子质量47.87,在地壳中的含量排第十位。
通过向金属晶格中掺入杂质原子实现合金化。
合金化导致金属硬度和强度提高塑性降低。
钛合金具有两大优异的特性:比强度高和抗蚀性优异,应用于航空航天、化学工业、医药工程等行业。
较高温度下,钛合金的比强度特别优异(钛的最高使用温度受其氧化特性的限制,钛铝化合物可以部分地克服这一缺点),低温下纯钛和大多数钛合金结晶成接近理想状态的密排六方结构(hcp)称为α-Ti,高温下,体心立方结构(bcc)很稳定,称为β–Ti(纯钛的β转变温度为(880-884)℃。
密排六方晶体结构导致α-Ti的力学性能呈现显著的各向异性;其中弹性的各向异性尤为显著。
(c:145Gpa,a:100Gpa).金属塑性变形的容易程度按密排六方、体心立方,再到面心立方的顺序逐渐增大。
α-Ti的塑性变形能力低于β-Ti。
钛从β相区冷却下来时,体心立方β相中的最密排面{110}转变为六方α相的基面{0001}.α相基面的面间距略大于β相中相应{110}面的面间距,故β /α转变会使晶格产生轻微畸变,钛冷却过程中通过β转变温度时还可以宏观上观察到体积轻微增大。
由于(hcp) α-Ti中原子堆垛密度大,因此α-Ti中的扩散比(bcc)β中的扩散缓慢得多。
从马氏体相变开始温度以上快速冷却时,bcc的β相通过无扩散相变过程完全转变为hcp的α相,生成亚稳的细小盘状或针状马氏体组织。
根据对β转变温度的影响,钛的合金化元素可分为中性元素,α相稳定化元素或β相稳定化元素。
钛合金显微组织显微组织对钛合金的性能有显著的影响,通常,通过热加工处理可以得到不同的显微组织。
热加工处理较为复杂,包括固溶处理、变形、再结晶、时效和去应力退火。
相转变温度是热加工处理的关键,因为它将β单相区与α+β两相区分割开来,从转变温度以上完全冷却可以得到片状显微组织。
典型钛及钛合金的组织与性能综述钛及钛合金是一类重要的结构材料,具有低密度、高强度、优良的耐腐蚀性和良好的高温稳定性等特点。
本文将对典型钛及钛合金的组织与性能进行综述,包括纯钛、α型钛合金、β型钛合金和α+β型钛合金四个方面。
纯钛是一种由于其较高的纯度而具有良好综合性能的金属材料。
其组织以α相为主,具有良好的延展性、塑性和韧性。
纯钛的强度较低,但其具有较高的耐腐蚀性,尤其是对氧化腐蚀具有较好的抵抗能力。
纯钛的熔点较低,易于加工成形,并可通过热处理改善其强度。
α型钛合金主要由α相和少量的β相组成。
α相是一种具有密排六方最密堆积结构的钛晶体结构,具有良好的可塑性。
β相是一种具有体心立方结构的钛晶体结构,具有较高的强度。
α型钛合金具有良好的综合性能,具有较高的强度、良好的耐腐蚀性和热稳定性。
它们通常用于航空航天、汽车制造等领域。
β型钛合金主要由β相组成,β相是一种具有体心立方结构的钛晶体结构,具有较高的硬度和强度。
β型钛合金具有较高的强度、优良的耐腐蚀性和良好的高温稳定性。
它们广泛应用于航空航天、船舶制造、化工等领域。
α+β型钛合金同时包含α相和β相,组织复杂且多样。
它们具有较高的强度、耐腐蚀性和高温稳定性,同时兼具良好的可塑性和冲击韧性。
α+β型钛合金是一类综合性能较好的钛合金,广泛应用于航空航天、电子设备等高端领域。
除了以上提到的几种典型钛及钛合金,还有许多其他类型的钛合金,如α'型钛合金、硬质钛合金等。
这些钛合金具有不同的组织和性能,可以根据具体的应用需求进行选择。
总之,钛及钛合金作为一类重要的结构材料,具有独特的组织和性能。
不同类型的钛及钛合金在应用领域、组织结构和性能方面存在差异,但都具有低密度、高强度、优良的耐腐蚀性和良好的高温稳定性等特点。
随着研究的深入,钛及钛合金在各个领域的应用前景将会更加广阔。
tc4钛合金三种典型组织的制备工艺下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!TC4钛合金三种典型组织的制备工艺1. 引言TC4钛合金是一种广泛应用于航空航天、汽车制造等领域的重要材料,其性能直接受制于其组织结构。
典型钛合金的组织与性能文献查阅总结1.α型钛合金α型钛合金中又分为全α型钛合金和近α型钛合金,工业纯钛属于α型钛合金,此外一般α合金含有6%左右的Al和少量中性元素,退火后几乎全部是α相,典型合金包括TA1~TA7合金等;近α型钛合金中除了含有Al和少量中性元素外,还有少量(不超过4%)的稳定元素,如TA15、TA16、TA17等。
1.1工业纯钛工业纯钛按杂质元素含量分为TA1、TA1ELI、TA1-1、TA2、TA2ELI、TA3、TA3ELI、TA4、TA4ELI9个牌号,相变点大约为900℃。
工业纯钛具有高塑性、适当的强度、良好地耐蚀性以及优良的焊接性能等特点,广泛应用于化工设备、滨海发电装置、海水淡化装置、舰船零部件等,其冷热加工性能好,可生产各种规格的板材、棒材、型材、带材、管材和丝材,一般在退火状态下交货使用。
典型的工业纯钛显微组织如图1-3所示:图1 TA1板材650℃/1h退火态组织:等轴α+少量晶间β图2 TA2大规格棒材600℃/1h退火态组织:等轴α图3 TA3板材800℃/1h退火态组织:等轴α+含有针状α转变的β1.1.1 TA1钛管的组织与性能[][]庞继明,李明利,李明强等. 退火温度对TA1钛管材组织和性能的影响[J]. 钛工业进展. 2011, 28(2): 26-28研究方法:TA1铸锭经过2500t水压机开坯锻造和1600t卧式挤压机热挤压,最终获得φ45×7mm的管坯。
管坯经两辊和三辊管材冷轧机轧制成φ12×1.25mm的管材。
将管材置于真空热处理炉中,分别加热至450,475,490,500,550,600,650,700℃,保温90min,随炉冷却。
a)TA1钛管的显微组织图1为冷加工态及不同的温度热处理后的TA1管材横向显微组织。
可以看出,冷加工态的TA1管材组织混乱且有部分晶粒破碎不完全;700℃下的组织已完全再结晶、等轴化,与650℃的相比晶粒已明显长大。
钛合金的四种基本显微组织钛合金是一种具有优异性能的金属材料,广泛应用于航空航天、医疗器械、化工等领域。
其性能的突出之处在于其独特的显微组织。
钛合金的显微组织可以分为四种基本类型:α相、β相、α + β相和ω相。
下面将详细介绍这四种显微组织的特点。
第一种是α相。
α相是指纯钛晶体结构,在显微镜下呈现出银白色的球状晶粒。
它具有高度的塑性和可锻性,是钛合金中最主要的相态组织。
在低合金度的钛合金中,α相可以占据相当比例的晶粒。
此外,α相的存在可以提高合金的耐腐蚀性和延展性。
第二种是β相。
β相具有典型的钛合金晶体结构,在显微镜下呈现出具有棱柱形状的晶粒。
与α相相比,β相的硬度和强度较高,而韧性和延展性较差。
β相在高合金度的钛合金中常常占据主导地位,可以显著提高合金的强度和硬度。
第三种是α + β相。
α + β相是指同时存在α相和β相的显微组织。
在合金经过适当的加热处理后,α相和β相可以共存于同一块材料中。
α + β相的钛合金具有较好的综合性能,既具备了α相的优异可锻性和延展性,又保留了β相的高强度和硬度。
第四种是ω相。
ω相是钛合金中一种特殊的显微组织,主要存在于高应力和高温条件下。
它具有一种典型的双层锯齿形结构,呈现出黑色或深灰色的颜色。
ω相通常会降低钛合金的机械性能和耐蚀性能,因此应尽量避免其生成。
综上所述,钛合金的四种基本显微组织分别是α相、β相、α+ β相和ω相。
每种组织都具有独特的特点和应用领域。
了解和控制这些显微组织,可以根据具体的工程要求调整钛合金的性能,以提高其应用效果。
第一种显微组织是α相。
α相能够提供钛合金良好的塑性和可锻性。
在纯钛中,α相是唯一的组织形态。
在α相中,晶体结构是六方最紧密堆积,呈球状晶粒分布。
这种结构的特点决定了α相的优异性能。
α相的存在可以提高钛合金的延展性,使其具有出色的弯曲和拉伸性能。
同时,α相还能够提高钛合金的耐腐蚀性能,使其在各种恶劣环境下具有良好的耐候性。
第二种显微组织是β相。

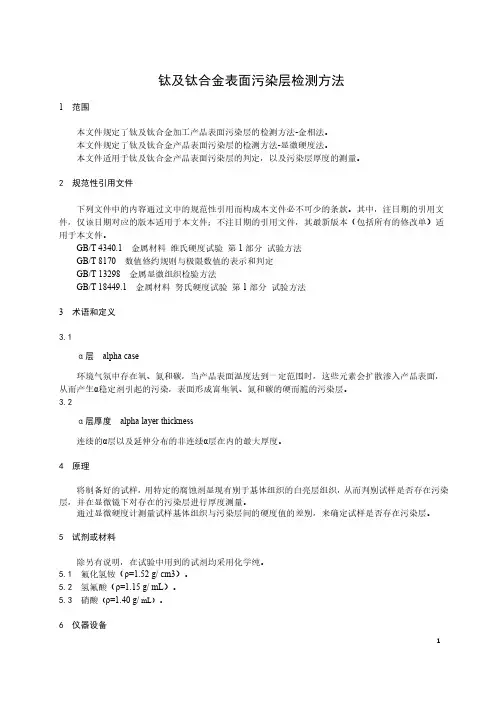

钛及钛合金表面污染层检测方法1范围本文件规定了钛及钛合金加工产品表面污染层的检测方法-金相法。
本文件规定了钛及钛合金产品表面污染层的检测方法-显微硬度法。
本文件适用于钛及钛合金产品表面污染层的判定,以及污染层厚度的测量。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4340.1金属材料维氏硬度试验第1部分试验方法GB/T8170数值修约规则与极限数值的表示和判定GB/T13298金属显微组织检验方法GB/T18449.1金属材料努氏硬度试验第1部分试验方法3术语和定义3.1α层alpha case环境气氛中存在氧、氮和碳,当产品表面温度达到一定范围时,这些元素会扩散渗入产品表面,从而产生α稳定剂引起的污染,表面形成富集氧、氮和碳的硬而脆的污染层。
3.2α层厚度alpha layer thickness连续的α层以及延伸分布的非连续α层在内的最大厚度。
4原理将制备好的试样,用特定的腐蚀剂显现有别于基体组织的白亮层组织,从而判别试样是否存在污染层,并在显微镜下对存在的污染层进行厚度测量。
通过显微硬度计测量试样基体组织与污染层间的硬度值的差别,来确定试样是否存在污染层。
5试剂或材料除另有说明,在试验中用到的试剂均采用化学纯。
5.1氟化氢铵(ρ=1.52g/cm3)。
5.2氢氟酸(ρ=1.15g/mL)。
5.3硝酸(ρ=1.40g/mL)。
6仪器设备7试6.1观察测量用显微镜需经过计量校准。
6.2测量用维氏硬度计需经过计量校准。
样7.1取样7.1.1试样的状态、数量及取样位置应符合相应的文件或技术条件规定,试样任一受检面(需制备面)应垂直于待检测面(可能存在污染层),见图1。
图1取样示意图7.1.2推荐试样尺寸:10mm×10mm×15mm 。
钛合金α-β钛合金是指退火组织为(α-β)组织的钛合金。
h_zx一、简介依钼当量不同,分为马氏体型和过渡型,钼当量2%~9%为马氏体型,具有较高的强度和硬度;钼当量10%~14%为过渡型,具有较高的强度和塑性。
典型的合金有钛-5铝-5钼-5钒-1铬-1铁等。
这类合金在高温是α-β型两相组织,因而得名为α+β型钛合金。
它具有良好的综合力学性能,大多可热处理强化(但TC1、TC2、TC7不能热处理强化),锻造、冲压及焊接性能较好,可切削加工,室温强度高。
150500度以下且有较好的耐热性,有的(如TC1、TC2、TC3、TC4)并有良好的低温韧性和良好的抗海水应力腐蚀及抗热盐应力腐蚀能力。
h_zx二、处理过程要使钛合金退火组织由单相α构成,添加元素应以α稳定元素为主。
工业上,主要靠加入铝获得α-β钛合金,并起固溶强化作用。
因此,此类钛合金,多半属于Ti-Al系。
添加合金元素铝是因为铝有较低的密度,能抵消加入合金中重过渡金属元素对钛合金密度的影响作用。
铝能显著地使室温和高温下的α相强化,但加入量过多会出现α2(Ti3Al)相而引起脆性,因此,铝的添加量一般不超过7%。
为了进一步改善α-β钛合金的性能,Ti-Al系合金中还悉加锆、锡等中性元素和少量的β稳定元素,形成多元复合强化,强化效果更好,这就是所谓的近α铁合金。
这种合金退火的显微组织由α相基体和少量的β相组成。
少量β相的存在可以改善压力加工性能、并使合金具有一定的热处理强化效果,也可抑制α2相的形成。
TA4、TA5、TA6主要用作钛合金的焊丝材料。
TA7合金的热望性和焊接性能较好,热强性和热稳定性较好,可制造在500℃以下长期工作的零件。
TA8合金的室温力学性能和高温力学性能都比TA7合金高,能在500℃长期工作,可用于制造发动机压气机盘和叶片等零件。
典型钛及钛合金的组织与性能综述Newly compiled on November 23, 2020典型钛合金的组织与性能文献查阅总结1.α型钛合金α型钛合金中又分为全α型钛合金和近α型钛合金,工业纯钛属于α型钛合金,此外一般α合金含有6%左右的Al和少量中性元素,退火后几乎全部是α相,典型合金包括TA1~TA7合金等;近α型钛合金中除了含有Al 和少量中性元素外,还有少量(不超过4%)的稳定元素,如TA15、TA16、TA17等。
工业纯钛工业纯钛按杂质元素含量分为TA1、TA1ELI、TA1-1、TA2、TA2ELI、TA3、TA3ELI、TA4、TA4ELI9个牌号,相变点大约为900℃。
工业纯钛具有高塑性、适当的强度、良好地耐蚀性以及优良的焊接性能等特点,广泛应用于化工设备、滨海发电装置、海水淡化装置、舰船零部件等,其冷热加工性能好,可生产各种规格的板材、棒材、型材、带材、管材和丝材,一般在退火状态下交货使用。
典型的工业纯钛显微组织如图1-3所示:图1 TA1板材650℃/1h退火态组织:等轴α+少量晶间β图2 TA2大规格棒材600℃/1h退火态组织:等轴α图3 TA3板材800℃/1h退火态组织:等轴α+含有针状α转变的βTA1钛管的组织与性能[][]庞继明,李明利,李明强等. 退火温度对TA1钛管材组织和性能的影响[J]. 钛工业进展. 2011, 28(2): 26-28研究方法:TA1铸锭经过2500t水压机开坯锻造和1600t卧式挤压机热挤压,最终获得φ45×7mm的管坯。
管坯经两辊和三辊管材冷轧机轧制成φ12×的管材。
将管材置于真空热处理炉中,分别加热至450,475,490,500,550,600,650,700℃,保温90min,随炉冷却。
a)TA1钛管的显微组织图1为冷加工态及不同的温度热处理后的TA1管材横向显微组织。
可以看出,冷加工态的TA1管材组织混乱且有部分晶粒破碎不完全;700℃下的组织已完全再结晶、等轴化,与650℃的相比晶粒已明显长大。
