沉井及顶管专项施工方案

沉井顶管专项施工方案一、项目概述沉井顶管是一种常用于城市地下管线敷设的施工方法。

本方案旨在详细描述沉井顶管工程的施工过程、安全措施以及质量要求，以确保顶管施工的顺利进行。

二、施工准备1. 项目准备在正式施工前，需完成项目方案的编订、设计图纸的审核和审批手续。

同时，对施工现场进行勘测，确保施工地基符合要求。

2. 材料准备准备所需的顶管材料、配件和设备。

包括但不限于： - 顶管：根据设计要求选择适当规格和材质的顶管； - 导向装置：用于确保顶管的准确安装； - 沉井设备：包括吊篮、起重机械等。

三、施工流程1. 沉井准备根据设计要求和现场情况，选择出合适的沉井位置，进行现场清理和平整。

根据需要进行土方开挖和支护工作。

2. 顶管安装2.1 设置导向装置在顶管沉入沉井前，先设置导向装置，确保顶管在沉降过程中的准确位置。

导向装置应与顶管的管径和材质相匹配。

2.2 顶管下沉使用起重机械将顶管悬吊至预定位置，并通过导向装置控制顶管沉降的速度和方向。

同时，配合工人调整顶管的水平度和垂直度。

2.3 固定顶管当顶管沉至预定位置后，进行顶管的固定工作。

采用适当的固定材料和方法，确保顶管的稳固和可靠性。

3. 完成施工完成顶管的安装后，进行必要的验收和检测工作。

确保顶管的质量符合要求，并采取措施防止顶管的位移和变形。

四、安全措施1.施工人员应经过专业的培训，并持证上岗。

2.严格按照操作规程进行施工，严禁违章操作。

3.施工现场应设置合适的防护设施，确保施工人员的安全。

4.定期进行施工现场的安全检查和隐患排查，及时处理和消除安全隐患。

五、质量要求1.顶管材料应符合设计规定的技术标准和要求。

2.顶管安装应符合相关规范和验收标准。

3.顶管的固定工作应牢固可靠，不得出现松动和位移现象。

4.完成施工后进行验收，确保顶管的质量符合要求。

六、施工总结沉井顶管是一种常见的地下管线施工方法，本方案详细描述了顶管施工的准备工作、施工流程、安全措施以及质量要求。

沉井与顶管施工方案
一、前言
沉井与顶管是建筑工程中常见的施工方式，通过挖掘沉井或使用顶管等方法，在特定地形地貌条件下进行基础或管线施工。

本文将分别介绍沉井与顶管的施工原理、工艺流程和注意事项。

二、沉井施工方案
1. 施工原理
沉井是一种通过在泥土或岩石中挖掘深孔并同时处理孔内土质，并利用自重或浮压来沉降的工法。

通过沉井，可实现深地基的加固、降水排砂及地下水位的降低等目的。

2. 工艺流程
•设计施工方案
•开挖孔洞
•安装预制桩或支护结构
•进行沉降与收固处理
•施工完毕
3. 注意事项
•沉井过程中要及时检查孔中土质情况，确保安全
•沉降与收固处理要谨慎进行，避免地基塌陷
三、顶管施工方案
1. 施工原理
顶管是一种地下工程施工方法，利用管道或顶管机械从坑底将管道顶起，通过挤压作用使土体向管道周围迁移，从而实现不开挖地表的管线铺设。

2. 工艺流程
•开挖坑道
•安装顶管机械
•开始推顶管
•铺设管道
•完成收尾工作
3. 注意事项
•顶管施工需要考虑坑壁的稳定性，避免坍塌事故
•操作顶管机械时要注意安全，避免事故发生
四、结语
沉井与顶管施工是建筑工程中常见的施工方式，对于一些特殊地形地貌条件下的工程具有重要意义。

在施工过程中，施工单位应充分了解施工原理，严格执行工艺流程，注意事项，确保施工安全和施工质量。

泥水平衡沉井顶管及沉井施工方案泥水平衡沉井具有减小地面塌陷区域、保护地质环境和减少施工噪音等优点，适合用于地铁、隧道、管线等工程的沉井施工。

本文将就泥水平衡沉井顶管工程和沉井施工方案进行介绍。

泥水平衡沉井顶管工程泥水平衡沉井顶管工程是一种利用地层中孔隙水对顶管外壁施加的土压力以平衡顶管下沉的沉井工程方法。

该工程方法可以有效降低地表下陷的风险，适用于在地质条件较为复杂的区域进行施工。

泥水平衡沉井顶管工程的施工过程通常包括以下几个步骤： 1. 顶管下沉孔准备：首先在地面上钻孔，形成一个顶管下沉的孔洞，确保孔洞的尺寸和形状符合设计要求。

2. 固定引入管道：将引入管道沿着孔洞引入到地下，并与上部的设备进行连接，以便于后续的沉井施工作业。

3. 泥水平衡施工：在引入管道的基础上，通过注入特定比例的泥浆和水形成泥水平衡状态，保持施工现场的稳定，避免地下水位对施工的影响。

4. 顶管下沉：通过控制引入管道的沉降速度，逐步下沉顶管至设计深度，同时保证顶管的安全性和稳定性。

沉井施工方案沉井施工是泥水平衡沉井顶管工程的重要组成部分，在施工过程中需要综合考虑地质条件、工程要求、设备技术等因素。

下面将介绍一种典型的沉井施工方案：1. 环境调查与评估在进行沉井施工前，必须对施工地点的地质环境进行调查和评估，了解地下水位、土层结构、地质构造等情况，为后续施工提供参考依据。

2. 施工准备在施工前，需准备好所需的设备、材料和人力资源，并根据设计要求搭建好相关的支撑结构和引入管道。

3. 泥水平衡施工根据现场情况，合理配置泥浆和水的比例，保持施工现场的泥水平衡状态，以便于控制顶管的下沉速度和稳定性。

4. 顶管下沉与定位通过控制引入管道的升降，使顶管逐步下沉至设计位置，并在下沉过程中及时进行位置调整和修正，确保顶管的水平度和垂直度。

5. 沉井完工与验收当顶管下沉至设计要求的位置后，进行沉井施工的完工与验收工作，包括对顶管的定位精度、沉井的稳定性、施工现场的清理等环节。

沉井与顶管施工方案一、一般规定1、施工前应进行现场调查研究，并对建设单位提供的工程沿线的有关工程地质、水文地质和周围环境情况，以及沿线地下与地上管线、周边建(构)筑物、障碍物及其他设施的详细资料进行核实确认；必要时应进行坑探。

2、施工前应编制施工方案，包括下列主要内容：（1）顶进方法比选和顶管段单元长度的确定；（2）顶管机选型及各类设备的规格、型号及数量；（3）工作井位置选择、结构类型及其洞口封门设计；（4）管节、接口选型及检验，内外防腐处理；（5）顶管进、出洞口技术措施，地基改良措施；（6）顶力计算、后背设计和中继间设置；（7）减阻剂选择及相应技术措施；（8）施工测量、纠偏的方法；（9）曲线顶进及垂直顶升的技术控制及措施；（10）地表及构筑物变形与形变监测和控制措施；（11）安全技术措施、应急预案。

3、顶管顶进方法的选择，应根据工程设计要求、工程水文地质条件、周围环境和现场条件，经技术经济比较后确定，并应符合下列规定：（1）采用敞口式(手掘式)顶管机时，应将地下水位降至管底以下不小于0.5m处，并应采取措施，防止其他水源进入顶管的管道；（2）周围环境要求控制地层变形、或无降水条件时，宜采用封闭式的土压平衡或泥水平衡顶管机施工；（3）穿越建(构)筑物、铁路、公路、重要管线和防汛墙等时，应制订相应的保护措施；（4）要求时，可采用一次顶进的挤密土层顶管法。

4、施工前应根据工程水文地质条件、现场施工条件、周围环境等因素，进行安全风险评估；并制定防止发生事故以及事故处理的应急预案，备足应急抢险设备、器材等物资。

5、根据工程设计、施工方法、工程水文地质条件，对邻近建(构)筑物、管线，应采用土体加固或其他有效的保护措施。

6、根据设计要求、工程特点及有关规定，对管道沿线影响范围地表或地下管线等建筑物设置观测点，进行监控测量。

监控测量的信息应及时反馈，以指导施工，发现问题及时处理。

7、监控测量的控制点设置应符合下列规定：（1）施工前，建设单位应组织有关单位进行现场交桩，施工单位对所交桩进行复核测量；原测桩有遗失或变位时，应及时补钉桩校正，并应经相应的技术质量管理部门和人员认定；（2）临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固，并应采取保护措施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个；（3）临时水准点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核；（4）不开槽施工管道等工程的临时水准点、管道轴线控制桩，应根据施工方案进行设置，并及时校核；（5）对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程，开工前必须校测。

沉井顶管施工方案一、施工概述沉井顶管是一种常用的地下管道施工方法，适用于河道、湖泊、城市道路等需要保护地表环境的工程。

本方案旨在介绍沉井顶管的施工流程及注意事项，确保施工安全高效。

二、施工前准备1.调查勘测：根据设计要求，进行施工现场的勘测，并确定施工范围。

2.设计方案确认：审查设计方案，确定沉井位置和相关参数。

3.资材准备：准备好施工所需的管材、承台、水泥等材料。

4.人员培训：对施工人员进行安全培训，熟悉作业流程和安全规范。

三、施工流程1.过水沉井：在施工区域开挖井基，进行过水沉井处理，保证井底干燥。

2.安装承台：将承台安装在井底，支撑管道，保证施工稳定。

3.吊装管道：采用吊装设备将管道运至施工现场，准确吊装到承台位置。

4.安装顶管：将管道沉入地下并与原管道连接，形成连续管道。

5.浇筑混凝土：在顶管上方浇筑混凝土，固定管道位置并增加承载能力。

6.完善工程：对施工现场进行清理，检查管道连接情况，确保工程完美收尾。

四、质量控制1.施工过程监控：严格按照设计要求进行施工，确保各项工序合理进行。

2.实施验收：对施工过程进行验收，确保质量符合标准。

3.定期检测：施工完成后定期检测管道情况，确保管道安全使用。

五、安全措施1.施工现场封闭：施工现场应设立安全警示标识，禁止无关人员进入。

2.人员防护：施工人员应佩戴安全帽、安全鞋等个人防护用品。

3.紧急救援预案：制定施工现场的紧急救援预案，应急处理突发事件。

六、施工总结沉井顶管施工是一项重要的地下管道施工方法，施工过程中需严格按照设计要求进行操作，保证工程质量和安全。

通过对施工流程的有效管控和质量检测，可实现施工目标，推动工程顺利完成。

沉井、顶管施工安全专项方案（正式版）编制：___________________审核：___________________日期：___________________沉井、顶管施工安全专项方案一、工程概况本工程设计有4500×7500工作井1座、4000×4500接收井2座、Φ1500顶管共长198米。

原设计龙西W10~W11段采取过河倒虹吸, 顶管下穿农花河箱涵, W9~W10段采取污水管开挖施工, 现场开槽过程中发现有给水管和输油管, 开挖下穿南京机场高速, 桥下净空仅5米, 后设计修改为顶管施工, 设置工作井1座, 接收井2座。

工作井埋深11.61米, 接收井埋深12.5米。

刃脚位于红褐色风化粉砂岩持力层中, 工作井壁厚70 cm, 接收井壁厚70cm,砼采用C30普通型。

顶管内径1500mm, 壁厚0.14m, 每节长2m, 共198米, 共99节。

顶管设一座工作井、二座接收井, 工作井和接收井为钢筋混凝土结构, 设计采用沉井法施工。

本工程顶管顶进基本概况如下表:管径（mm）长度（m）W10中心标高（m）W9中心标高（m）W11中心标高（m）DN15001983.75/4.754.853.66二、沉井、顶管安全因素分析沉井危险部位分析不安全因素沉井制作钢筋加工、安装, 混凝土灌注沉井下沉初沉、挖土下沉、临边维护、地表沉降顶管顶管管道顶管管内照明、通风, 下管、顶管设备, 沉降、位移三、沉井、顶管工程施工安全管理要求1、安全生产目标及文明施工目标施工安全目标：1）不发生人身死亡和重伤事故, 控制轻伤事故在3‰以内；2）不发生重大施工机械设备和电力设备损坏事故；3）不发生重大环境污染事故；4）不发生重大跨（坍）塌事故；2、安全管理体系及措施2.1确定安全生产管理组织机构。

建立、完善以项目经理为组长的安全生产领导小组, 有组织、有领导的开展安全管理工作。

2.2建立健全安全生产管理制度根据国家、上级安全监督管理部门和项目部制定的有关安全生产政策、法规、条例、规范和标准, 结合本工程项目的实际情况, 严格执行安全生产各项规章制度, 杜绝“三违”。

目录第一章编制说明 (1)1。

1编制依据 (1)1。

2编制原则 (1)第二章工程概况 (2)2。

1项目概况 (2)2。

2施工条件 (3)2.3主要工程量 (4)2.4施工重点、难点分析 (5)第三章施工总体部署 (6)3.1 项目总目标 (6)3.2 施工组织 (7)3。

3 施工总体部署原则及施工顺序 (11)3.4 组织协调 (11)第四章施工准备 (14)4。

1组织准备 (14)4。

2技术准备 (14)4.3材料准备 (14)4.4施工机械准备 (15)4。

5施工队伍的准备 (15)第五章主要资源配置计划 (16)5.1施工机械、设备使用计划 (16)5.2施工设备、机具表 (16)5。

3材料用量表 (17)5.4劳动力计划 (17)5。

5材料、成品、半成品采购计划 (18)第六章主要施工方法 (19)6.1施工测量 (19)6。

2进出水口沟槽土方开挖与支护 (20)6。

3沉井施工 (45)6.4顶管施工 (64)第七章常见问题及处理办法 (83)7.1沉井施工预防措施 (83)7。

2顶管施工预防措施 (83)第八章施工质量保证措施 (86)8。

1质量目标 (86)8。

2质量保证制度 (86)8.3实现质量目标的技术措施 (88)第九章雨期施工措施 (91)9.1组织措施 (91)9。

2防洪防汛施工技术措施 (91)9.3混凝土施工 (92)9.4机械及电气设备 (92)9.5现场材料 (92)9。

6钢筋工程 (93)第十章施工安全保证措施 (94)10.1安全保证体系 (94)10。

2安全保证措施 (94)10。

3施工安全控制要点 (95)第十一章安全应急预案 (97)11.1预防措施 (97)11.2应急救援专业小组 (97)11.3责任和分工 (98)11.4物体打击事故的预防及其应急预案 (98)11。

5触电事故的预防及其应急预案 (99)第十二章环境保护措施、文明施工 (102)12.1文明施工、环境保护目标 (102)12.2文明施工措施 (102)12.3环境保护措施 (102)第十三章附图、附表 (104)13.1项目组织机构图 (104)13。

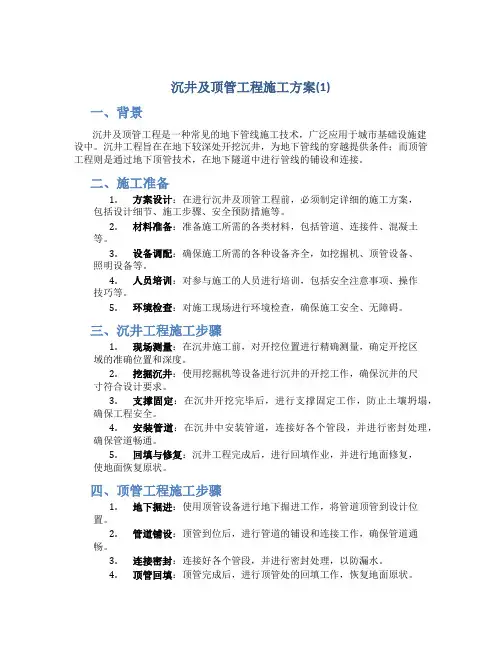

沉井及顶管工程施工方案(1)一、背景沉井及顶管工程是一种常见的地下管线施工技术，广泛应用于城市基础设施建设中。

沉井工程旨在在地下较深处开挖沉井，为地下管线的穿越提供条件；而顶管工程则是通过地下顶管技术，在地下隧道中进行管线的铺设和连接。

二、施工准备1.方案设计：在进行沉井及顶管工程前，必须制定详细的施工方案，包括设计细节、施工步骤、安全预防措施等。

2.材料准备：准备施工所需的各类材料，包括管道、连接件、混凝土等。

3.设备调配：确保施工所需的各种设备齐全，如挖掘机、顶管设备、照明设备等。

4.人员培训：对参与施工的人员进行培训，包括安全注意事项、操作技巧等。

5.环境检查：对施工现场进行环境检查，确保施工安全、无障碍。

三、沉井工程施工步骤1.现场测量：在沉井施工前，对开挖位置进行精确测量，确定开挖区域的准确位置和深度。

2.挖掘沉井：使用挖掘机等设备进行沉井的开挖工作，确保沉井的尺寸符合设计要求。

3.支撑固定：在沉井开挖完毕后，进行支撑固定工作，防止土壤坍塌，确保工程安全。

4.安装管道：在沉井中安装管道，连接好各个管段，并进行密封处理，确保管道畅通。

5.回填与修复：沉井工程完成后，进行回填作业，并进行地面修复，使地面恢复原状。

四、顶管工程施工步骤1.地下掘进：使用顶管设备进行地下掘进工作，将管道顶管到设计位置。

2.管道铺设：顶管到位后，进行管道的铺设和连接工作，确保管道通畅。

3.连接密封：连接好各个管段，并进行密封处理，以防漏水。

4.顶管回填：顶管完成后，进行顶管处的回填工作，恢复地面原状。

5.系统测试：完成管道铺设后，进行系统测试，确保管道运行正常。

五、安全注意事项1.人员防护：施工人员必须佩戴相应的安全装备，如安全帽、手套、工作服等。

2.现场管控：施工现场需设置明显的隔离标志，确保外人不擅入。

3.设备维护：施工设备需定期检查和维护，确保设备运行正常。

4.紧急预案：制定紧急情况下的应急预案，以便在发生意外时能够及时处理。

沉井及顶管施工方案一、引言随着城市发展的进程，地下管道施工也变得愈发重要。

其中，沉井及顶管施工作为一种常见的施工技术，被广泛应用于地下管道敷设工程中。

本文将针对沉井及顶管施工方案进行深入探讨，包括方案设计、施工流程以及施工安全等方面。

二、方案设计1. 沉井设计沉井是指在地下开凿洞穴以便于管道敷设的施工方式。

在沉井设计中，需要考虑以下几个方面：•沉井的位置：根据管道走向和地形地貌等因素确定沉井的位置，以便于后期的管道敷设。

•沉井的尺寸：考虑到管道的尺寸和敷设方式，确定沉井的尺寸，保证管道能够顺利通过沉井。

•沉井的支护：设计沉井支护结构，确保沉井施工过程中的安全性。

2. 顶管设计顶管是指利用顶管机沿设计的轨道推进管道的施工技术。

在顶管设计中，需要考虑以下几个方面：•顶管机选择：根据管道材料、直径和长度等因素选择合适的顶管机，保证顶管工程顺利进行。

•顶管井设计：设计顶管井结构，确保顶管机能够准确定位并推进管道。

•顶管轨道设计：确定顶管轨道的布置方式和参数，保证顶管机能够顺利推进管道。

三、施工流程1. 沉井施工流程沉井施工一般分为准备工作、沉井开挖、沉井支护和沉井验收几个阶段。

具体的施工流程包括：•确定沉井位置和尺寸。

•进行沉井开挖作业。

•完成沉井支护工作。

•进行沉井验收，确保施工质量。

2. 顶管施工流程顶管施工一般包括准备工作、顶管机推进、管道安装和顶管验收等步骤。

具体的顶管施工流程如下：•准备顶管机和相关设备。

•进行顶管机推进作业。

•完成管道安装。

•进行顶管验收，确保施工质量。

四、施工安全沉井及顶管施工存在一定的安全风险，需要采取有效的安全措施保障施工人员和设备的安全。

主要的安全措施包括：•制定施工方案和操作规程，严格按照操作流程进行施工。

•定期对设备和工具进行检查和维护，确保施工设备正常运行。

•提供必要的安全防护设施，避免意外伤害的发生。

•培训施工人员，提高其安全意识和应急处理能力。

五、总结沉井及顶管施工作为一种重要的地下管道敷设技术，具有施工周期短、效率高等优点。

沉井顶管专项施工方案一、工程概况本项目为某城市地下综合管廊工程，采用沉井顶管施工方法。

沉井顶管施工是指在地面上预先制作一个沉井，然后将沉井下沉到设计位置，再进行顶管施工。

本工程主要包括沉井制作、沉井下沉、顶管施工等环节。

二、施工准备1. 施工场地准备：根据设计要求，对施工场地进行平整、夯实，确保场地承载力满足施工要求。

2. 施工设备准备：根据工程量及施工进度计划，配备相应的沉井制作设备、顶管设备、起重设备等。

3. 施工材料准备：根据设计要求，提前采购沉井制作材料、顶管材料等，并确保材料质量符合国家标准。

4. 技术准备：组织技术人员学习相关规范、标准，熟悉施工图纸，编制施工方案，对施工人员进行技术交底和安全培训。

三、沉井制作1. 沉井设计：根据工程地质条件、水文情况及顶管施工要求，设计沉井尺寸、结构形式、配筋等。

2. 沉井制作：在施工场地平整、夯实的基础上，按照设计图纸进行沉井制作。

沉井制作过程中，要确保混凝土浇筑质量，防止沉井产生裂缝、渗漏等质量问题。

3. 沉井制作完成后，进行沉井质量检测，包括沉井尺寸、结构强度、防水性能等，确保沉井质量符合设计要求。

四、沉井下沉1. 沉井下沉前，对沉井周边环境进行调查，了解地下管线、构筑物等情况，制定相应的安全防护措施。

2. 沉井下沉过程中，要密切监测沉井倾斜、位移、下沉速度等参数，确保沉井下沉平稳、安全。

3. 沉井下沉至设计位置后，进行沉井底部处理，包括底部夯实、垫层铺设等，确保沉井底部承载力满足顶管施工要求。

五、顶管施工1. 顶管设备安装：在沉井内安装顶管设备，包括顶管机、管道输送系统、液压系统等。

2. 顶管施工：按照设计图纸和施工方案，进行顶管施工。

顶管过程中，要密切监测顶管速度、顶力、管道偏移等参数，确保顶管施工顺利进行。

3. 管道连接：顶管施工完成后，进行管道连接，包括管道对接、焊接、防腐等。

4. 施工质量检测：顶管施工完成后，对管道进行质量检测，包括管道密封性、承载力等，确保管道质量符合国家标准。
