第3章角度测量79615 35页PPT

第3章角度测量79615 35页PPT
（1）仪器高度要和观测者的身高相适应， 三脚架要踩实，仪器与脚架连接要牢固，
操作仪器时不要用手扶三脚架；转动照准 部和望远镜之前，应先松开制动螺旋，使 用各种螺旋时用力要轻。
（2）仪器安置时要精确对中，特别是短边( 测站点到目标的距离短)测角时，对中要求 应更严格。
08.09.2019
25
（3）当观测目标间高低相差较大时，更应注 意仪器整平。
（4）照准标志要竖直，尽可能用十字丝中央 部位瞄准标杆底部。
（5）记录要清楚，应当场计算，发现错误立 即重测。
（6）一测回水平角观测过程中，不得再调整 照准部管水准气泡，如气泡偏离中央超过 两格时，应重新对中整平，重测。
08.09.2019
26
§3-5 竖直角观测方法
一、竖直度盘构造
竖直度盘固定在望远镜的旋转轴（横轴） 上。主要由竖直度盘、竖盘指标、（竖盘 指标水准管、竖盘指标水准管微动螺旋）， 目前很多仪器用自动补偿器代替了水准管。
LL∥VV
H
◆视准轴垂直于横轴 ◆横轴垂直于竖轴
CC⊥HH L
HH⊥VV
◆十字竖丝垂直于横轴 竖丝⊥HH
◆竖盘指标差小于规定值
◆光学对中器的视准轴与竖轴重合
二、经纬仪检验与校正
轴线间应满足的条 件
C
H
C V
L
L’
V L’
08.09.2019
34
谢谢！
08.09.2019
平行玻璃板测微器
水平度盘读数： 921728 13
读数方法分测微尺和测微器两种方法。
测微尺
水平读数：215˚ 06＇48 " 竖直读数：78˚ 52＇00"
08.09.2019
测微器 竖直读数：92˚ 17＇30" 水平读数：转动测微轮重合读数

第3章 角度测量精品PPT课件

第3章 角度测量精品PPT课件

DJ6型光学经纬仪及操作
操作步骤： 粗瞄、制动、调焦消除视差、水平微动精
确瞄准。 用水平微动完成瞄准。 尽量瞄准目标下部，减少由于目标不垂直
B
C
a b
c
3-1.角度测量原理
2、竖直角测量原理 竖直角——在同一铅垂面内，瞄准目标的倾斜视线与水
平视线的夹角(也叫垂直角)。
=00900 ，仰角为正，俯角为负。
天顶
A
0°
270° 90 °
B
180°
水平线
铅
垂
C
线
3-1.角度测量原理
测量角度的仪器叫经纬仪，其必要条
件：
O
1.仪器的中心必须位于水平角角顶的
度盘上1度分划的间隔 经放大后，与分微尺 全长相等。 分微尺全长分60格， 因此其最小格值为 1=60″。 读数估读至0.1格，因 此，估读的秒数都应 是6″的倍数。
73 水平度盘读数： 0 1
73°04′24″
DJ6型光学经纬仪及操作
（2）单平板玻璃测微器装置及其读数方法
水平度盘整个读数为l5012’00″，竖直度盘整个 读数为91018’06 ″
《测量学》
第三章 角度测量
主要内容：
水平角和垂直角测量原理，DJ6型光学经纬仪的使用，水平 角和垂直角的观测、计算方法，角度测量的误差分析、 DJ6的检校。
主要目的：
使学生了解经纬仪测角原理，掌握测量水平角和垂直角的 方法。了解经纬仪各轴线间应满足的几何条件。
重点内容：
测回法施测水平角、中丝法施测垂直角的观测方法、经纬 仪各轴线间应满足的几何条件。
DJ6型光学经纬仪的读数设备包括：度盘、光路系统及 测微器。
（1）分微尺读数装置及其读数方法

角度测量PPT幻灯片

角度测量PPT幻灯片

在脚架头上移动(不要旋转)仪器，
使垂球尖精确对中测站标志中心，
旋紧中心连接螺旋。
注意:脚架头首先要放平,三个脚螺旋
基本等高,脚架适当踩实,调节垂球尖 高度，使尽量接近标志，便于判断。
垂球
23
垂球对中
三 脚 架 和 垂 球
2. 用光学对中对中
光学对中器的结构：
1.反射棱镜 2.水平度盘 3.仪器纵轴
33
垂直角观测原理
垂直角观测原理
垂直角 － 在同一铅垂面内，瞄准目标的倾斜视线与
水平视线的夹角(也称竖直角)。α = 0～±90o，仰角为
正，俯角为负。
天顶
A
垂直度盘
270°
ZA
0° Z C
0°
90 ° A
B
C
180°
180° 铅
垂
线
水平线
天顶距 － 视线
与铅垂线的夹角 Z = 0°～180°
C
DJ1 ≤ ±1
60mm
30× 6/2mm 10/2mm
经纬仪等级
DJ2
DJ6
≤ ±2
≤ ±6
40mm
40mm
28×
20/2mm 20/2mm
26×
30/2mm 30/2mm
主要用途
二等平面控制 测量及精密 工程测量
三、四等平面 控制测量及 一般工程测量
图根控制测量 及
一般工程测量
5
二、 经纬仪的构造
因此方向法也称为
B
“全圆测回法”
D
A
C
E
方向观测法
31
全圆方向法水平角观测记录
测 站
测 回 数
表3-3
全水圆平方向度法盘水读平角数观测记录

《测量学》第三章角度测量资料PPT课件

《测量学》第三章角度测量资料PPT课件
要求：3mm
（1）大致水平大致对中 眼睛看着对中器，拖动三脚架两个脚,使仪器
大致对中,并保持“架头”大致水平。 （2）伸缩脚架粗平
根据气泡位置，伸缩三脚架两个脚，使圆水 准气泡居中。
2021
10 B
2、整平(leveling) 要求：1格
脚螺旋精平——左手大拇指法则
1）转动仪器，使水准管与脚螺旋1、2连线平行。 2）根据气泡位置运用法则，对向旋转脚螺旋1、2 。 3）转动仪器900，运用法则，旋转脚螺旋3 。
平度盘读数。如第1测回，以0°为起始，则第2测回
的度量起始数应为180°/2=90°，第3次测回的起始
数应为180°/3=60°。
2021
3
3
1
21
2
气泡居中，1、2等高 气泡居20中21 ，3与1、2等高
11
3.瞄准
（1）目镜对光 （2）粗略瞄准 （3）物镜对光 （4）精确瞄准
2021
12
盘右
4.读数 5.合零
盘左
2021
13
视频
2021
14
三、水平角测量
水平角测量预备知识 水平角测量测回法 水平角测量方向观测法
2021
A点方向为零方向），检查瞄准情况后读取水平方向度盘，记入
观测手簿。松开制动螺旋，顺时针转动照准部，依次瞄准B，C， D点的照准标志进行观测，其观测顺序依次为A→B→C→D→A，
最后返回到零方向A的操作称为上半测回归零，再次观测零方向A 的读数称为归零差。规范规定，对于DJ6经纬仪，归零差不应大 于18″。
（2）顺时针旋转瞄准右边B，
读取b1。
则上半测回角值:β1= b1-a1
a1
b1 B

03 测量学-角度测量 PPT课件

03 测量学-角度测量 PPT课件
2
2 18 x 360 L R
2
2 19
§3.5 角度测量误差分析
一、仪器误差
1.视准轴误差
盘左、盘右观测取平均值的方法消除
2.横轴误差
盘左、盘右观测取平均值的方法消除
3.竖轴误差
影响空间角投影为水平角和竖直角
4.仪器构件偏心差
主要是照准部偏心差和度盘偏心差。 盘左盘右观测值取平均值进行消除
6
7
8
-12 ( 0 01 14)
0 01 06
0 00 00
+06 91 54 03
91 52 49
0 153 32 48
153 31 34
+06 214 06 09
214 04 55
+06 0 01 21
(90 01 27)
-12 90 01 18
0 00 00
-12 181 54 12
91 52 45
盘左位置，瞄准起始方向目标A读数，然后顺时针方向依 次瞄准目标B、C、A并读数。
检查归零差是否超限（要求≤±18″）。否则重测。
盘右位置，瞄准起始方向目标A读数，然后逆时针方向 依次瞄准目标C、B、A并读数。
检查归零差是否超限（要求≤±18″）。否则重测。
记录表格:盘左：从上到下；盘右：从下到上。
（光学件件公式）
11 1
a
b
f
调 焦 方法: 目镜调焦使十字丝看得最清楚。
物镜调焦使物象清晰。
视 差： 当人眼在目镜上下移动，目标像和十字丝 有相对 晃动的现象称视差。
产生原因： 目标象不落在十字丝分划板上。 视差影响： 影响照准精度导致观测结果不准确。 消除方法： 反复调焦，直至物象清晰。

测量学课件第三章角度测量

测量学课件第三章角度测量
ba
第三章 角度测量
2 竖角测量原理
在一个竖直面内，一点至观测目 标的方向线与水平面间的夹角，称为 竖角(vertical angle) ，又称垂直角或高 度角，以“α”表示。目标在水平面以 上的竖角为正，称为仰角；目标在水 平面以下的竖角为负，称为俯角。角 值分别为0°～±90°。
第三章 角度测量
1 DJ6级光学经纬仪的构造
照准部 (alidade)
DJ6级光学 经纬仪
水平度盘 (horizontal circle) 基座 (tribrach)
第三章 角度测量
照准部 基座
DJ6级光学经纬仪基本构造
第三章 角度测量
照准部
竖盘指标 水准管
反光镜
竖盘指标 水准管微
动螺旋
Alidade
望远镜 竖盘 计数显微镜 水准管 竖轴
现在的光学经纬仪大都有光学对中设
备，即光学对点器。利用光学对点器
进行对中时，将架腿置于测站点上，
并调节到适当高度，安上仪器，旋紧
中心连接螺旋。从光学对点器目镜观
察测站点，看其是否位于对点器里的
图3-14
小圆圈中，如果偏离较远，可平移三
脚架使测站点位于小圆圈中，如果偏
离很近，可稍微旋转仪器的三个脚螺
旋使测站点位于小圆圈中。
第三章 角度测量
垂球对中(plumb bob centering)
利用垂球进行对中时，挂 上垂球，若垂球偏离测站点较 远，可平移三脚架使垂球对准 测站点，若垂球偏离测站点很 近，可稍微旋转仪器的三个脚 螺旋，使垂球尖对准测站点， 然后均匀地将架腿踩紧，使之 稳固地插入土中。
第三章 角度测量
光学对中(optical centering)

工程测量测绘基础：测绘基础角度测量教学课件

工程测量测绘基础：测绘基础角度测量教学课件
仪器安置误差主要为仪器对中误差 ① 对中误差
对中点 B’偏离测点标志 B 距离e 对水平角观测的影响为δ=δ1+δ2
2023/6/12
第3章 角度测量
结论：对中误差对水平角观测的影响是较大的，且边长愈短，
影响愈大。
2023/6/12
第3章 角度测量
② 目标偏心误差
照准点目标与地面标志中心不在同一铅垂线上偏差e对水平
竖盘指标差——望远镜视准轴水平 竖盘读数相对于正确值(90°(盘左)或270°(盘右))
角度的偏差——x (偏向物镜端时，x>0)
2023/6/12
20
第3章 角度测量
竖直角的记录和计算
2023/6/12
21
第3章 角度测量
§3.5 三角高程测量
当地面两点间高差较大，不便用水准测量的方法测量时，可 选用三角高程测量的方法来获得两点间的高差。
2023/6/12
第3章 角度测量
④ 度盘偏心误差和分划误差 照准部旋转中心与水平盘分划中心 不重合产生测角误差 盘左盘右观测取平均可消除其影响 度盘最小分划间隔不相等产生测角误差 各测回零方向根据测回数n 按180°/n变换水平度盘位置→削弱该误差影响
2023/6/12
第3章 角度测量 2、仪器安置误差
4、横轴的检验与校正
检验—高墙上固定清晰照准标志P
距墙面20m～30m安置经纬仪
盘左瞄准P点，固定照准部
望远镜视准轴水平，墙面定
出P1点纵转望远镜,盘右瞄准 P点，固定照准部
望远镜视准轴水平
墙面上定出P2点
横轴误差—
2023/6/12
31
第3章 角度测量 校正—打开仪器的支架护盖，调整偏心轴承环 抬高或降低横轴的一端使i=0 需要在无尘的室内环境中 专用平行光管操作，用户 不具备条件时交专业维修 人员校正。

角度测量 ppt课件

角度测量 ppt课件

五、注意事项 六、上交资料：每人上交一份实训报告。
第三节 角度测量方法
一、水平角测量
(一)测回法
竖直度盘位于望远镜视准轴方向左侧的，为盘左，也称正镜；竖直度 盘位于视准轴方向右侧的，为盘右，也称倒镜。
测回法多用于观测两个方向之间的单水平角。分为上半测回和下半测 回，上、下半测回合称为一测回。
仪器可围绕竖轴水平旋转，竖轴插入轴座 的轴套中，并用轴座固定螺旋紧固。
(二)照准装置
包括望远镜(物镜、
目镜及对应的螺旋、粗 竖直 瞄器、十字丝分划板)、 度盘
支架(横轴)和转动控制
装置(水平制动、微动； 反光镜
垂直制动、微动螺旋)。 补偿器锁
紧轮
望远镜围绕横轴可垂直 水平度盘
翻转。
基座锁紧 轮(固定螺旋)
和DJ15等五个级别 其中D和J分别为“大地测量”和“经纬仪”的拼音的第一个
字母 级别中的数字表示仪器的精度，即一测回水平方向中误差的
平均数 本章主要介绍TDJ6E型光学经纬仪
一、TDJ6E型光学经纬仪的基本构造
(一)对中整平装置 包括基座(轴座、轴座固定螺旋、脚螺旋)、
垂球或光学对中器、水准器(圆水准器和管水准 器)。
技巧：气泡移动方向与左手大拇指移动方向一致。 用光学对点器对中时，对中和整平会相互影响，应 反复调整，直至两者都满足。
3.瞄准 用十字丝单竖丝精确瞄准标杆底部的中央。 如果看不到标杆的底部，可用双竖丝夹住直立 的标杆。 4.读数 读数前应熟悉仪器的读数装置和读数方法， 分清水平度盘和竖直度盘。用分微尺测微器读 数时，估读至0.1'(6")。
a和c，则圆心角为 =c-a，就是水平角∠A1B1C1的值。
二、竖直角的概念和测量原理

角度测量PPT课件

角度测量PPT课件

1. 安置仪器
将全站仪安置在测站点上，对中、 整平。
2. 设置参数
根据测量任务要求，设置全站仪 的测量模式、测距模式等参数。
全站仪结构及使用
1 2
3. 瞄准目标
通过望远镜瞄准目标，启动测距系统测量距离。
4. 读取角度和距离数据
全站仪自动计算并显示水平角、竖直角和距离数 据。
3
5. 数据存储与传输
将测量数据存储在内置数据存储器中，或通过数 据线将数据传输至计算机进行后续处理。
水文监测
角度测量可用于水文监测站点的选址和建设中，确保监测数据的 准确性和可靠性。
交通工程中应用实例
道路设计
在道路设计中，角度测 量用于确定道路的纵坡、 横坡等关键参数，保证 道路设计的合理性和安 全性。
桥梁建设
在桥梁建设中，角度测 量用于确定桥墩、桥台 等结构物的角度和位置， 确保桥梁的稳定性和承 载能力。
用于指示视准轴是否水平。
基座
用于支撑和固定水准仪， 确保测量稳定。
水准仪结构及使用
01
02
03
04
1. 安置仪器
将水准仪安置在测站点上，粗 略整平。
2. 瞄准水准尺
通过望远镜瞄准水准尺，将水 准尺清晰地成像在十字丝平面
上。
3. 精平与读数
精确整平后，读取望远镜中丝 在水准尺上的读数。
4. 计算高差
角度测量ppt课件
目录
• 角度测量基本概念 • 光学角度测量仪器 • 电子角度测量仪器 • 角度测量误差来源与处理
目录
• 角度测量在工程领域应用 • 角度测量新技术与新方法
01
角度测量基本概念
角度定义与分类
角度定义
两条射线或线段在一个平面上绕 其公共端点旋转所形成的夹角。

【测绘课件】第03章角度测量共106页

【测绘课件】第03章角度测量共106页

Z
天顶距等于盘左时的竖盘读数。
06.05.2020
角度测量
28
四、竖直角观测方法：
安置仪器：对中，整平
中丝切目标：
B
盘左读L，得L=90 - L A
盘右读R，得R=R-270
90 0
90 180
=(L + R )/2
270
0 270
x=(R - L )/2=[(R-270)-(90 -L)]/2=(L + R-360)/2
指标差变化 J6 25
06.05.2020
角度测量
27
天顶距
同一竖直面内，视线与铅垂线间的夹 角Z。
Z = 90- =90 -（90 -L）
Z =L
光学：误差<1 mm（要求：竖轴竖直）
06.05.2020
角度测量
15
（2）整平
目的：仪器竖轴竖直，水平度盘水平 方法：升降脚架使圆气泡大致居中；
转脚螺旋，使长气泡居中
06.05.2020
角度测量
16
2、瞄准
松制动，调目镜，
粗瞄；紧制动，物
镜对光，消视差，
瞄低部，调微动，
精瞄。
214 53.'4
用竖丝对准目标

3、读数
79 07.'8
北京光学仪器厂
06.05.2020
角度测量
17
3.3 水平角观测
一、测回法（重点讲解） 二、方向观测法
06.05.2020
角度测量
18
一、测回法
测两个方向的单角
06.05.2020
角度测量
19
（1）安置仪器：对中，整平 （2）盘左（上半测回）：

第三章-角度测量PPT课件

第三章-角度测量PPT课件

当观测三个以上的方向时，可以用方向观测法。 具体操作方法如下：
（1）安置仪器于O 点，首先用
B
盘左，水平度盘设置在略大于
0的位置，瞄准起始方向A，
A又称为零方向，读取水平
度盘读数0，记入观测手簿
（见下表）。
（2）顺时针方向转动仪器，分 A 别观测点B、C、D点。并得 零方向 到读数，记入手簿。
（3）再次瞄准点A，读取读数
2021
第三节 DJ2型光学经纬仪
国产DJ2光学经纬仪
2021
特点：
读数窗只能看到水平或竖直度盘之一的影像 采用对径符合读数装置，消除度盘偏心差
176°38′25.8″
177°03′35.8″
2021
第四节 经纬仪的使用
操作步骤: 对中、整平、瞄准、读数
对中：水平度盘中心与测站点位于同一铅垂 线上。
整平：竖轴竖直，水平度盘水平，横轴水平。 瞄准：精确照准目标。 读数：取得观测成果。
2021
一、 对中
1垂.垂球球对对中中步：骤（：误差小于3毫米） 粗略对中：移动三脚架，使垂球尖离
测 站中心12cm内；
精确对中：稍微松开中心螺丝，在脚 架 头上移动(不能旋转)仪器，使垂球尖精 确对准测站标志中心，旋紧中心螺丝。 注意
111 39 51
111 39 48 111 40 00
111 39 54
111 39 52
2021
测回法观测的误差有两项限定：
①上下两半测回角值之差； ② 各测回角值互差。
DJ6级经纬仪
①上下两半测回角值之差应小于40 "， ②各测回角值互差应小于24 ".
2021
水平角观测外业记录表格
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
气泡居中，1、2等高
气泡居中，3与1、2等高
用左手大拇指法则，转动脚螺旋，调节水准
管气泡居中(反复)。
一测回观测过程中，不得再调气泡。
05.12.2020
测量学
瞄准
瞄准—用望远镜竖丝精确瞄准目标的标志中心。
操作步骤：
05.12.2020
测量学
2.照准部
望远镜十字丝
3.水平度盘
3.水平度盘
水平度盘由光学玻璃制成
顺时针0360刻度；
仪器整平，水平度盘水平；
水平度盘与照准部相互脱离； 改变度盘位置，要使用复测
0 270
180
90
扳手或度盘变换手轮。
05.12.2020
测量学
4.J6经纬仪的
4.J6经纬仪的 读数装置
平行玻璃板最大调节范围为30分，
分微尺全长刻度也等于30分。
操作时，调节测微手轮，使度盘
某度(或某30分)的刻度线居中于
双线读数指标，双指标线所夹刻
度的度数 (或30分)加上分微尺 读数，即为该方向的读数。
图3-8 平行玻璃板测微器
水平度盘读数：
05.12.2020
测量学
921728
ห้องสมุดไป่ตู้
DJ2光学经纬仪的读数
注意脚架头首先要放平，三个脚螺旋 基本等高；
脚架适当踩实；
垂球尖尽量接近标志，便于判断。
05.12.2020
测量学
光学对中步骤：对准、调平、整平、对中 光学对中步骤
打开三脚架，装上经纬仪；
固定三脚架一脚，双手持脚架另
二脚并不断调整其位置，同时观
测光学对点器十字分划，使其基
本对准测站标志，踩实脚架；调
读数装置
垂直度盘
读数光路
05.12.2020
水平度盘 测量学 图3-5 J6经纬仪度盘读数光路
J6光学经纬仪读数
J6光学经纬仪 读数
两种读数测微装置：分微尺测微和平行玻璃板测微
a).分微尺测微——利用度盘刻度线，在分微尺上读数。
度盘上1度分划的间隔
经放大后，与分微尺全
长相等。
分微尺全长分60格，因
DJ2光学经纬仪 的读数
主要特点
（1）采用度盘对径重合读数法，以消除度盘偏心
误差影响。
（2）通过转动测微手轮，操纵测微装置，使度盘上
相差180度的刻度线一一对应重合，而对应刻
度线相对移动过的量，可在分微尺上读取。
（3）水平度盘读数和竖直度盘读数由换像手轮控
制，分别单独显示。
水平度盘读数： 1740202.0
内容提要第 三章
第三章 角 度 测 量
学习要点 ◆水平角与垂直角观测原理 ◆光学经纬仪的构造及度盘读数 ◆水平角观测 ◆垂直角观测 ◆经纬仪的检验与校正 ◆水平角观测的误差分析
05.12.2020
测量学
提要一水平 角与垂直角 观测原理

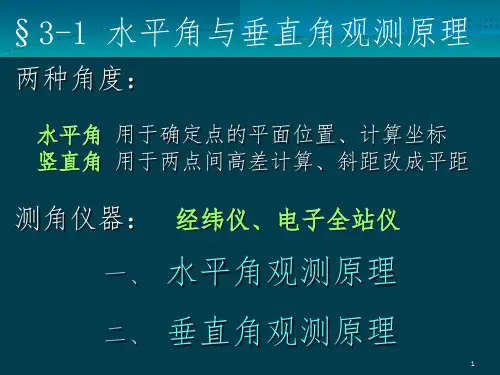

§3-1 水平角与垂直角观测原理
两种角度
水平角 用于确定点的平面位置（计算坐标） 竖直角 用于两点间高差计算、斜距改正成平距
程序和记录。
了解“方向观测法”的使用场合、作业程序与
记录。
05.12.2020
测量学
对中
C
A
对中——将仪器中心安置在过测
站点的铅垂线上。对中
误差3mm。
垂球对中步骤：
B
粗略对中：移动三脚架，使垂球尖离测
站中心12cm内； 精确对中：稍微松开中心螺丝，在脚架
头上移动(不能旋转)仪器，使垂球尖精
确对中测站标志中心，旋紧中心螺丝。
40mm 26倍
水准管 水平度盘 6/2mm
20/2mm
30/2mm
分划值 垂直度盘 10/2mm
20/2mm
30/2mm
主要用途
二等平面控制 三、四等平面 图根控制测量
测量及精密 控制测量及
及
工程测量 一般工程测量 一般工程测量
05.12.2020
测量学
二.DJ6经纬仪的构造 二.DJ6经纬 仪的构造
测量学
C
a
c
2.垂直角观测原理
2.垂直角观测原 理
垂直角——在同一铅垂面内，瞄准目标的倾斜视线与
水平视线的夹角(也叫竖直角)。 =090 ，仰角为正，俯角为负。
天顶
A
Z
Z
C
A
270°
0° 90 °
A
B
C
180°
水平线
铅
垂
C
线
05.12.2020
测量学
§3-2 光学经纬仪的构造提要二光学经 纬仪的构造 及度盘读数
此其最小格值为1=60。
读数时，秒数必须估读。
估读至0.1格，因此，
估读的秒数都应是6的
倍数。
73
水平度盘读数： 0 1
730424
05.12.2020
测量学
b).平行玻璃板测微
b).平行玻璃板 测微
——利用测微手轮，用指标线读数
平行玻璃板与分微尺由测微手 轮控制。转动测微手轮，使度 盘像移动，则移动量可在 分微尺上读出。
照准部
基座
基座、照准部、水平度盘、读数装置
05.12.2020
测量学
1.基座
1.基座
脚螺旋用于整平仪器
照准部
水平度盘 基座
05.12.2020
测量学
2.照准部
照准部(水平)制动、微动 望远镜(竖直)制动、微动 圆水准器 8/2mm；
管水准器30/2mm 望远镜：倒像，2630倍，
目镜调焦，物镜调焦， 粗瞄准器，十字丝 读数显微镜 竖盘部分 光学对点器 复测扳手或度盘变换器
节脚螺旋，使光学对点器精确对
准测站标志；
伸缩三脚架(二脚)，调平仪器，
使圆气泡居中；
调脚螺旋，精确整平仪器，并通
过在脚架头上移动仪器，精确对
中。
有时必须反复上述三步的操作。
05.12.2020
测量学
图3-14
整平
整平——使仪器纵轴铅垂，水平度盘与横轴水平，
竖盘位于铅垂面内。整平误差1格。
3
3
1
2
1
及度盘读数
●经纬仪的技术参数 ● DJ6经纬仪的构造 ● DJ2经纬仪
05.12.2020
测量学
一.经纬仪的技术参数 一.经纬仪的技术 参数 技术参数 表3-1
技术项目
一测回水平 方向中误差
DJ1 1
经纬仪等级 DJ2
2
DJ6 6
望远镜有效 孔径不小于
望远镜放大 倍数不小于
60mm 30倍
40mm 28倍

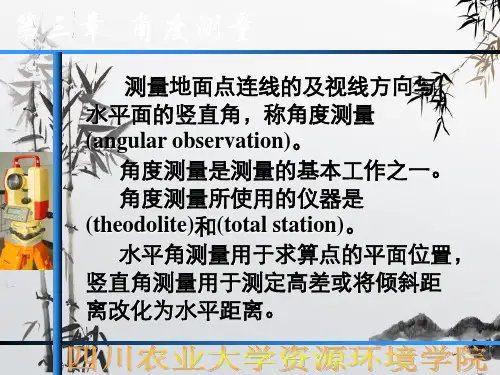

测角仪器 经纬仪、电子全站仪

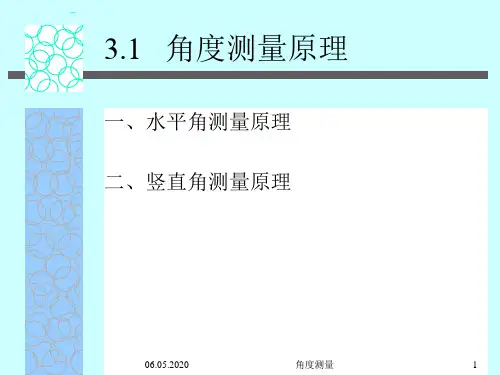

◆水平角观测原理
◆垂直角观测原理
05.12.2020
测量学
1.水平
1.水平角观测原理
角观测 原理
水平角——过一点到两个目标的方向线垂直投影
到水平面上所成的夹角。0360。
=c-a
水平度盘
a cA
B
也可看成是包含BA、BC视线 的两个铅垂面之间的两面角。
b
05.12.2020
05.12.2020
水平度盘读数： 425202.0
测图量学3-11
水平角观测 §3-3
水平角观测
一.经纬仪的操作步骤
对中——整平——瞄准——读数
掌握对中、整平的目的、方法与要求。 瞄准方法：用竖丝对准竖立于测点的标志中心。
操作：粗瞄，制动，然后用微动螺旋完成 精确瞄准。
二.水平角观测
掌握测回法观测水平角的仪器操作方法、观测
