自己DIY制作马蹄斯电子管胆前级(附电路图)

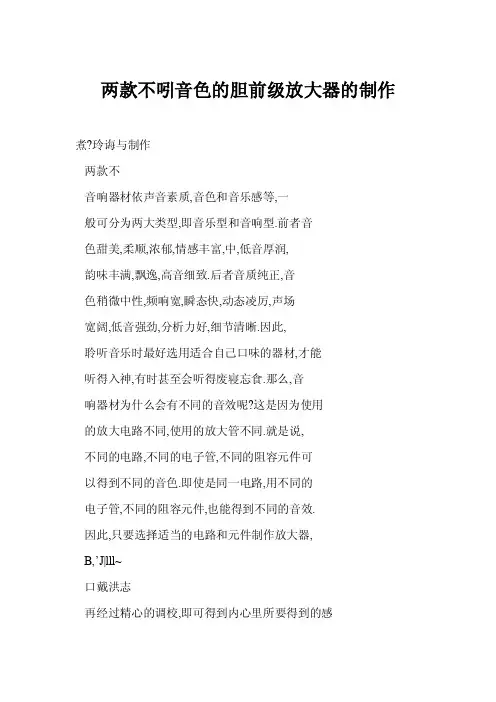

两款不吲音色的胆前级放大器的制作煮?玲诲与制作两款不音响器材依声音素质,音色和音乐感等,一般可分为两大类型,即音乐型和音响型.前者音色甜美,柔顺,浓郁,情感丰富,中,低音厚润,韵味丰满,飘逸,高音细致.后者音质纯正,音色稍微中性,频响宽,瞬态快,动态凌厉,声场宽阔,低音强劲,分析力好,细节清晰.因此,聆听音乐时最好选用适合自己口味的器材,才能听得入神,有时甚至会听得废寝忘食.那么,音响器材为什么会有不同的音效呢?这是因为使用的放大电路不同,使用的放大管不同.就是说,不同的电路,不同的电子管,不同的阻容元件可以得到不同的音色.即使是同一电路,用不同的电子管,不同的阻容元件,也能得到不同的音效.因此,只要选择适当的电路和元件制作放大器,B,’J|lll~口戴洪志再经过精心的调校,即可得到内心里所要得到的感受.喜欢DIY的朋友可以自己焊制一台符合喜好口味的胆前级放大器.放音系统对音效影响最大的是前级放大器(放音系统越是前面的器材影响越大),当其与后级功放搭配,且又特性互补,相得益彰时可达到理想的重播效果,从而满足欣赏音乐的要求.下面介绍两款不同类型胆前级的制作.l音乐型胆前级放大器的制作1.1电路原理电路见图1.输入电压放大级用五极电压放大管《音响技术》2010.20.1图1音乐型胆前级放大器电路图6J8P的阴极放大电路,并且用三极管的接法.五极管用三极管的接法,能使内阻大为降低,放大器的线性与失真度均得到改善.为了再提高电路的性能,在6J8P的阴极处有少量的电流负反馈和大环路负反馈, 因此,此级有双重的负反馈.这一级有30dB以上的电压增益,将微弱的输入信号电压进行大幅度提升, 为输出级提供高品质的音频电压.输出级v,采用中双三极管6N1双管并联的共屏极方式的阴极输出电路.此级虽无电压放大能力,但能起到阻抗转换的作用.双管并联使用,能使该管互导增加一倍,内阻降低一半,输出电流增大一倍,使推动后级功放机的能力明显增强.同时,由于阴极输出器有深度的电流负反馈作用,能使放大器的失真系数,频率响应特性以及信噪比等指标均得到较大的改善.输入级与输出级之间采用直接交连的方式连接,这样不仅省掉一只要求很高的交连电容,并且还能展宽频响,减去了因交连电容而引起的相位失真,因此失真更小,保真度更高.从输出端引出负反馈电压送到输人级放大管的阴极电阻处,经R2,分压后送到V.的阴极.电源电路的B+高压用胆整流,整流管用四脚的古董胆80.其后是扼流圈的CLC滤波电路.各电子管灯丝用交流电源点燃.1.2元件选择电子管V.用南京早年制造的6J8P.此胆音色圆润,韵味浓郁,细节丰富,清晰,传递音乐信息性能非常优异.更可以用俄罗斯的6M8铁壳八脚管.它与6J8P可直接互换使用,铁壳有良好的屏蔽作用, 音乐背景更宁静,音乐细节更丰富,清晰,演绎的乐曲更引人人胜.V,用北京牌开屏的6N1,音色厚润,韵味浓郁,不可用其他牌子的.整流管也极其重要,对音效的影响不亚于放大管,甚至还要超过.这里用南京早年制造的四脚管80.此胆音色浓艳,输出电流125mA,为本机增色不少.若手中无80,也可以用南京的5U4G,同样有浓郁的音乐味.这两款整流管都是直热式,较旁热式整流管有更好的性能.南京造四脚整流胆8O单靠电子管还不行,还必须有其他元件配合,互相发挥各自的潜力才会出好声.电源变压器对音质,音色,声场等都有一定的影响.本机用早年上无27厂制造的EI形铁芯的产品,不宜用环形或R形变压《音响技术》20102设计与利捺§lI上海牌窄屏的6N1和北京牌开屏的6N1器.B+滤波电容用国产天和牌电解电容,美国斯碧古董电解电容或古董油浸电容等混合使用,会有更浓烈的音色.电阻用AB碳阻或国产的缘色碳膜电阻,也可用美国DALE金膜电阻,少用色环金膜电阻.电子管座对放大器的音色也有一定的影响.八脚管座用美国的胶木管座,小九脚管座用国产的胶木管座,尽量少用陶瓷管座.机内小信号线用MonsterCable(怪兽) 线,音色较柔润.机内连接线多用单股铜芯导线.底盘也很重要,要宽敞,扎实,漂亮.采用厚重的底盘,放大器的音色也厚润,否则声底单薄.1.3组装调校首先是将各放大管调到合适的工作点上,各点电压见图1中所注.各级电路工作正常之后可试听重播效果,如果不满意再调声.调声的内容很多,如换用B+滤波电容c,c,使用更靓声的电解电容,调整输出端c,的容量或更换c:的品牌,使乐声的厚润,顺滑,低音的量感,力度, 以及韵味等得到改善.在电路上也花些心思,6J8P的屏极负载电阻R的阻值大小,会影响到V,的增益, 同时也会影响到高频和动态范围的表现.所以可改变R的阻值来调整放音效果.但v屏极电压变动后会影响V的栅极电压(因为是直接交连),所以当调R 时,V的屏极电压变动后,还应调整V的阴极电阻的阻值,使V,的阴极电压较栅极电压高2V左右,以供给栅偏压,才能使v,正常工作.再就是调整大环路负反馈电阻R的阻值,改变负反馈的深度,使音效发生变化.可暂用100kQ的电位器替代,待调整得当后再换用相同阻值的电阻即可.此电阻的素质对音质也有颇大的影响.因为此电阻上流过的是音|爹誊诗与制作t_ll频信号,直接影响到送到V阴极的信号的优劣,所以宜用AB碳阻或绿色的碳膜电阻,失真才小,音色更柔润,动听.调声颇费功夫,需要很长的时间才行,要有耐心和信心,并且不能只着重音色,质感也不能忽略.音色既要娇柔丰润,也要新鲜华丽,或称音色,动态,质感俱佳.此前级放大器可配6L6,KT66,350e,6V6,FU一7等功放管的功率放大器,能得到非常柔润的音色,中,低音厚实,低音量感充沛,韵味飘逸,情感迷人,营造的美感和魅力超凡.若配EL34,KT88等动态较强劲功放管的胆机功放,则会有音色与动态兼得的效果,通透感,空间感,层次感,鲜活感以及整体的平衡等,都会有出色的表现.2音响型胆前级放大器的制作2.1电路原理电路见图2.输入电压放大级用6DJ8的共阴极放大电路.放大后的音频信号电压从屏极输出,以阻容交连的方式送至输出级V,的栅极.输出级是由双三极管6N1组成的SRPP电路,也称串叠式放大电路. 音频信号从下管的栅极输入,从上管v的阴极输出. 2.2主要元件选择输入级放大管V用中小九脚,高频双三极管6DJ8.此胆是高跨导,低噪声,大屏流,低屏压,线性良好的前级电压放大或推动用胆,性能非常优异, 尤其是高频十分出色,低频量足,力度也好,所以用作输入级放大管.据有关资料介绍,要发挥它的优越性能,屏极工作电压要在150V以下,屏极负载阻抗在5～20kn之间最合适.输出级用SRPP电路.此电路简洁,放大线性好,动态凌厉,失真小,分析力高,高频特性好,声场再现能力好,且负载能力也强.此级电压增益约20dB.这两级电路组合起来,再配用性能优异的电子管,阻容元件,如制作得法,重播音乐会有超群绝伦的表现.再加上SRPP电路的输出阻抗低,能与后级功放有很好的匹配,则放音系统不仅音乐味好,而且频响宽,动态大,高频亮丽,低频强劲有力,具有音《音响技术》20102口zI }白。

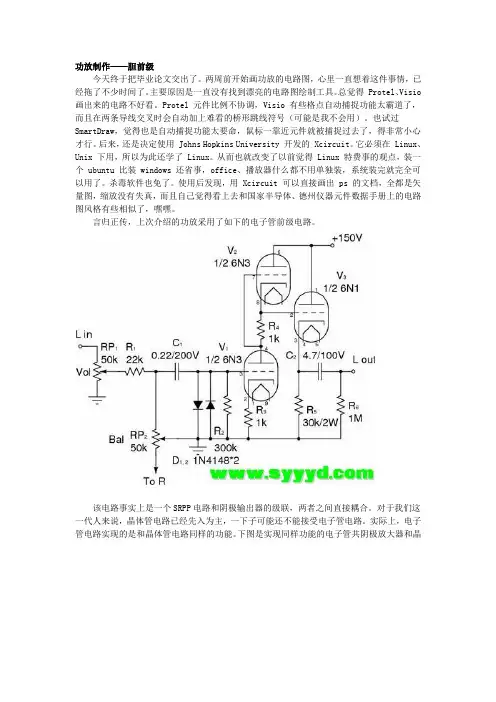

功放制作——胆前级今天终于把毕业论文交出了。

两周前开始画功放的电路图，心里一直想着这件事情，已经拖了不少时间了。

主要原因是一直没有找到漂亮的电路图绘制工具。

总觉得 Protel、Visio 画出来的电路不好看。

Protel 元件比例不协调，Visio 有些格点自动捕捉功能太霸道了，而且在两条导线交叉时会自动加上难看的桥形跳线符号（可能是我不会用）。

也试过SmartDraw，觉得也是自动捕捉功能太要命，鼠标一靠近元件就被捕捉过去了，得非常小心才行。

后来，还是决定使用 Johns Hopkins University 开发的 Xcircuit。

它必须在 Linux、Unix 下用，所以为此还学了 Linux。

从而也就改变了以前觉得 Linux 特费事的观点，装一个 ubuntu 比装 windows 还省事，office、播放器什么都不用单独装，系统装完就完全可以用了。

杀毒软件也免了。

使用后发现，用 Xcircuit 可以直接画出 ps 的文档，全都是矢量图，缩放没有失真，而且自己觉得看上去和国家半导体、德州仪器元件数据手册上的电路图风格有些相似了，嘿嘿。

言归正传，上次介绍的功放采用了如下的电子管前级电路。

该电路事实上是一个SRPP电路和阴极输出器的级联，两者之间直接耦合。

对于我们这一代人来说，晶体管电路已经先入为主，一下子可能还不能接受电子管电路。

实际上，电子管电路实现的是和晶体管电路同样的功能。

下图是实现同样功能的电子管共阴极放大器和晶体管共射极放大器。

而下图是实现同样功能的电子管阴极跟随器和射级跟随器。

虽然说功能相同，但是电路上还是有很多不同。

首先，电子管的工作电压比晶体管高得多，前者为数百伏，后者仅需几伏。

显然两者不能直接替换。

第二，电子管依靠阴极受热后发射电子，屏极（阳极）加有高正电压，可以收集这些电子。

如果屏极相对阴极加负电压则屏极排斥电子，没有电流产生，这就是电子管二极管的整流原理。

所以，电子管要工作需要加热，这一般通过给靠近阴极的灯丝通电来实现，否则电子管不能工作。

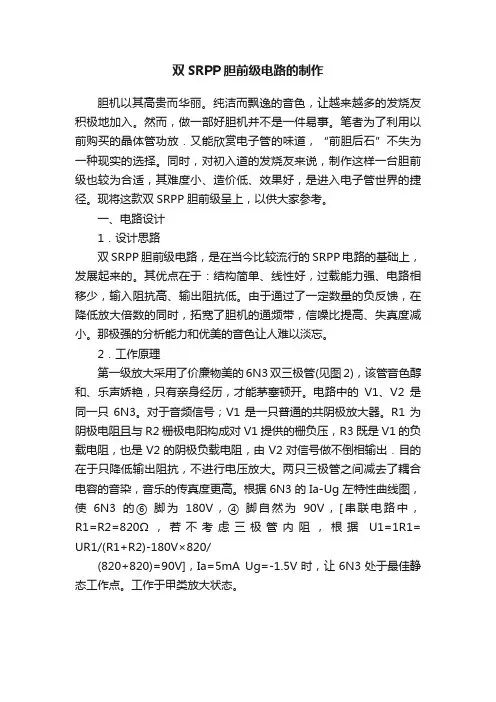

双SRPP胆前级电路的制作胆机以其高贵而华丽。

纯洁而飘逸的音色，让越来越多的发烧友积极地加入。

然而，做一部好胆机并不是一件易事。

笔者为了利用以前购买的晶体管功放．又能欣赏电子管的味道，“前胆后石”不失为一种现实的选择。

同时，对初入道的发烧友来说，制作这样一台胆前级也较为合适，其难度小、造价低、效果好，是进入电子管世界的捷径。

现将这款双SRPP胆前级呈上，以供大家参考。

一、电路设计1．设计思路双SRPP胆前级电路，是在当今比较流行的SRPP电路的基础上，发展起来的。

其优点在于：结构简单、线性好，过载能力强、电路相移少，输入阻抗高、输出阻抗低。

由于通过了一定数量的负反馈，在降低放大倍数的同时，拓宽了胆机的通频带，信噪比提高、失真度减小。

那极强的分析能力和优美的音色让人难以淡忘。

2．工作原理第一级放大采用了价廉物美的6N3双三极管(见图2)，该管音色醇和、乐声娇艳，只有亲身经历，才能茅塞顿开。

电路中的V1、V2是同一只6N3。

对于音频信号；V1是一只普通的共阴极放大器。

R1为阴极电阻且与R2栅极电阳构成对V1提供的栅负压，R3既是V1的负载电阻，也是V2的阴极负载电阻，由V2对信号做不倒相输出．目的在于只降低输出阻抗，不进行电压放大。

两只三极管之间减去了耦合电容的音染，音乐的传真度更高。

根据6N3的Ia-Ug左特性曲线图，使6N3的⑥ 脚为180V，④ 脚自然为90V，[串联电路中，R1=R2=820Ω，若不考虑三极管内阻，根据U1=1R1= UR1/(R1+R2)-180V×820/(820+820)=90V]，Ia=5mA Ug=-1.5V时，让6N3处于最佳静态工作点。

工作于甲类放大状态。

第二级放大采用6N2(或者6N4、6N11、EC88)，通过1 uF/630V的RIAF430耦合电容，再进行二次SRPP放大，目的在保证一定放大倍数的同时。

加入负反馈电路，将其输出信号电压控制在2-4V之间，由0.1 uF/600V CRC油浸电容耦合输出，这样既可以得到整个电路工作的稳定性，又可以使通频带增宽，动态增大。

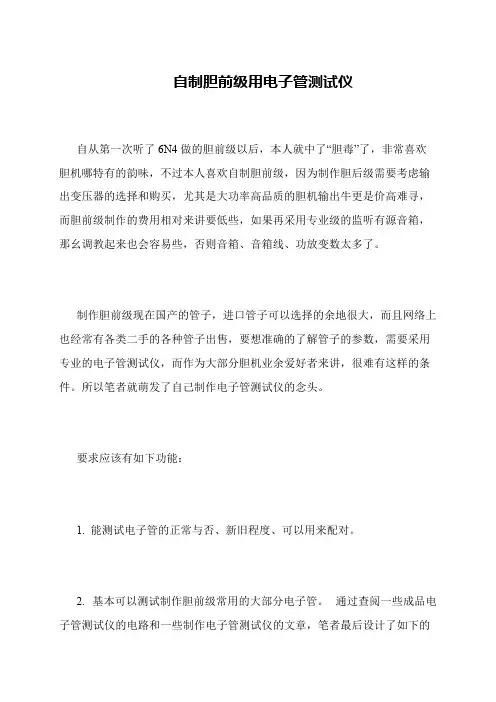

自制胆前级用电子管测试仪
 自从第一次听了6N4做的胆前级以后，本人就中了“胆毒”了，非常喜欢胆机哪特有的韵味，不过本人喜欢自制胆前级，因为制作胆后级需要考虑输出变压器的选择和购买，尤其是大功率高品质的胆机输出牛更是价高难寻，而胆前级制作的费用相对来讲要低些，如果再采用专业级的监听有源音箱，那幺调教起来也会容易些，否则音箱、音箱线、功放变数太多了。

 制作胆前级现在国产的管子，进口管子可以选择的余地很大，而且网络上也经常有各类二手的各种管子出售，要想准确的了解管子的参数，需要采用专业的电子管测试仪，而作为大部分胆机业余爱好者来讲，很难有这样的条件。

所以笔者就萌发了自己制作电子管测试仪的念头。

 要求应该有如下功能：
1. 能测试电子管的正常与否、新旧程度、可以用来配对。

2. 基本可以测试制作胆前级常用的大部分电子管。

通过查阅一些成品电子管测试仪的电路和一些制作电子管测试仪的文章，笔者最后设计了如下的。

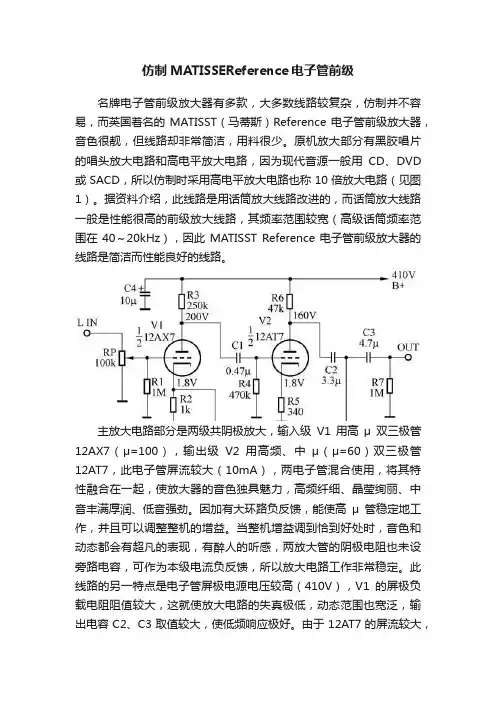

仿制MATISSEReference电子管前级名牌电子管前级放大器有多款，大多数线路较复杂，仿制并不容易，而英国着名的MATISST（马蒂斯）Reference电子管前级放大器，音色很靓，但线路却非常简洁，用料很少。

原机放大部分有黑胶唱片的唱头放大电路和高电平放大电路，因为现代音源一般用CD、DVD 或SACD，所以仿制时采用高电平放大电路也称10倍放大电路（见图1）。

据资料介绍，此线路是用话筒放大线路改进的，而话筒放大线路一般是性能很高的前级放大线路，其频率范围较宽（高级话筒频率范围在40～20kHz），因此MATISST Reference电子管前级放大器的线路是简洁而性能良好的线路。

主放大电路部分是两级共阴极放大，输入级V1用高μ双三极管12AX7（μ=100），输出级V2用高频、中μ（μ=60）双三极管12AT7，此电子管屏流较大（10mA），两电子管混合使用，将其特性融合在一起，使放大器的音色独具魅力，高频纤细、晶莹绚丽、中音丰满厚润、低音强劲。

因加有大环路负反馈，能使高μ管稳定地工作，并且可以调整整机的增益。

当整机增益调到恰到好处时，音色和动态都会有超凡的表现，有醉人的听感，两放大管的阴极电阻也未设旁路电容，可作为本级电流负反馈，所以放大电路工作非常稳定。

此线路的另一特点是电子管屏极电源电压较高（410V），V1的屏极负载电阻阻值较大，这就使放大电路的失真极低，动态范围也宽泛，输出电容C2、C3取值较大，使低频响应极好。

由于12AT7的屏流较大，当输出电流较大时，音频信号通过后级功放中的级间耦合电容时损失就小，音乐的丰满度、细节等都会有好的表现，这就是输出级用高屏流放大管的裨益，由此显示了设计师的眼力和匠心，这是本机的神髓。

要想放大电路能充分发挥潜质，就必须有性能良好、功率余量较大的电源来支持。

原机电源部分采用了半导体分立元件制作整流和稳压电路，并用电路板组装较为复杂。

业余条件下制作一块电路复杂的线路板并不是易事，况且B+电压较高，走线的间隙稍小，就有短路跳火、烧坏的危险，因此本人重新设计了电源电路，采用分立元件搭棚方式组装，元件间保持足够的距离，以保证长期工作的安全。

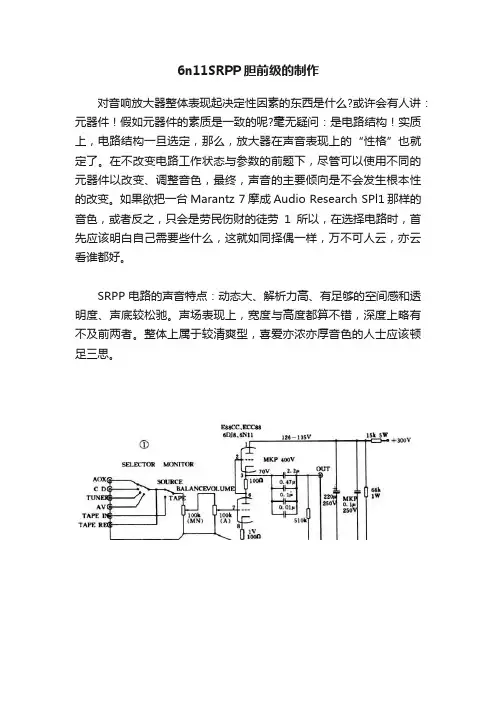

6n11SRPP胆前级的制作对音响放大器整体表现起决定性因素的东西是什么?或许会有人讲：元器件！假如元器件的素质是一致的呢?毫无疑问：是电路结构！实质上，电路结构一旦选定，那么，放大器在声音表现上的“性格”也就定了。

在不改变电路工作状态与参数的前题下，尽管可以使用不同的元器件以改变、调整音色，最终，声音的主要倾向是不会发生根本性的改变。

如果欲把一台Marantz 7摩成Audio Research SPl1那样的音色，或者反之，只会是劳民伤财的徒劳1所以，在选择电路时，首先应该明白自己需要些什么，这就如同择偶一样，万不可人云，亦云看谁都好。

SRPP电路的声音特点：动态大、解析力高、有足够的空间感和透明度、声底较松驰。

声场表现上，宽度与高度都算不错，深度上略有不及前两者。

整体上属于较清爽型，喜爱亦浓亦厚音色的人士应该顿足三思。

图1、图2是将要介绍的SRPP电路图。

看上去，它的电源部分要比主放大器还要复杂，这是因为要把电源部分看成放大器一部分：电源必须具备足够低的内阻、较好的频率特性，放大器才会有大的动态、宽阔的频响。

电源的纹波亦对放大器的噪声有着直接的影响。

电源部分的高压及灯丝全部采用了稳压。

高压部分是先经过了一级电子滤波，而后再经过一级稳压。

调整管接成三级达林顿放大，以保证有足够大的放大倍数。

取样放大部分只用了单管方式，没有采用差动放大器，主要是考虑差动放大器的增益较单管放大低一半，而单管放大温漂特性已经可以满足本机的需要。

基准电压用5只51V1W的稳压管串联使用。

灯丝稳压的意义在于：使灯丝通路上的交流纹波进一步降低，以减少感应交流声的机会。

另外，灯丝电压的稳定度对电子管的工作状态有较大的影响，它直接影响到声音的变化龟管子的寿命。

主放大部分并无特殊之处，是典型的SRPP电路，它的输出隔直耦合电容使用了四只电容并联，目的在于降低电容的阻抗，以改善频率特性，均衡各频段的量感。

实际测试时，这种性能优良的MKP介质电容并联并没有给各项指标带来什么变化，在听感上却有极大的不同。

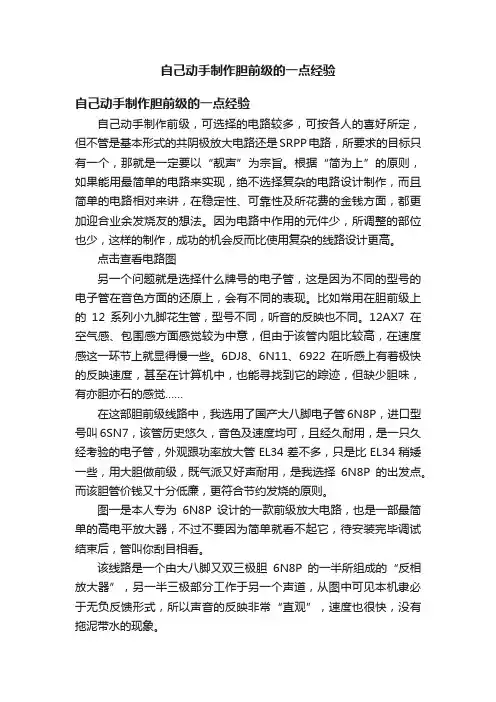

自己动手制作胆前级的一点经验自己动手制作胆前级的一点经验自己动手制作前级，可选择的电路较多，可按各人的喜好所定，但不管是基本形式的共阴极放大电路还是SRPP电路，所要求的目标只有一个，那就是一定要以“靓声”为宗旨。

根据“简为上”的原则，如果能用最简单的电路来实现，绝不选择复杂的电路设计制作，而且简单的电路相对来讲，在稳定性、可靠性及所花费的金钱方面，都更加迎合业余发烧友的想法。

因为电路中作用的元件少，所调整的部位也少，这样的制作，成功的机会反而比使用复杂的线路设计更高。

点击查看电路图另一个问题就是选择什么牌号的电子管，这是因为不同的型号的电子管在音色方面的还原上，会有不同的表现。

比如常用在胆前级上的12系列小九脚花生管，型号不同，听音的反映也不同。

12AX7在空气感、包围感方面感觉较为中意，但由于该管内阻比较高，在速度感这一环节上就显得慢一些。

6DJ8、6N11、6922在听感上有着极快的反映速度，甚至在计算机中，也能寻找到它的踪迹，但缺少胆味，有亦胆亦石的感觉……在这部胆前级线路中，我选用了国产大八脚电子管6N8P，进口型号叫6SN7，该管历史悠久，音色及速度均可，且经久耐用，是一只久经考验的电子管，外观跟功率放大管EL34差不多，只是比EL34稍矮一些，用大胆做前级，既气派又好声耐用，是我选择6N8P的出发点。

而该胆管价钱又十分低廉，更符合节约发烧的原则。

图一是本人专为6N8P设计的一款前级放大电路，也是一部最简单的高电平放大器，不过不要因为简单就看不起它，待安装完毕调试结束后，管叫你刮目相看。

该线路是一个由大八脚又双三极胆6N8P的一半所组成的“反相放大器”，另一半三极部分工作于另一个声道，从图中可见本机隶必于无负反馈形式，所以声音的反映非常“直观”，速度也很快，没有拖泥带水的现象。

值得一提的是，本机的音量控制部分与传统的接法略有不同，一般的接法如图二。

电位器W用以改变输入信号的大小，因为音量控制电路本身就是一“分压电路”。

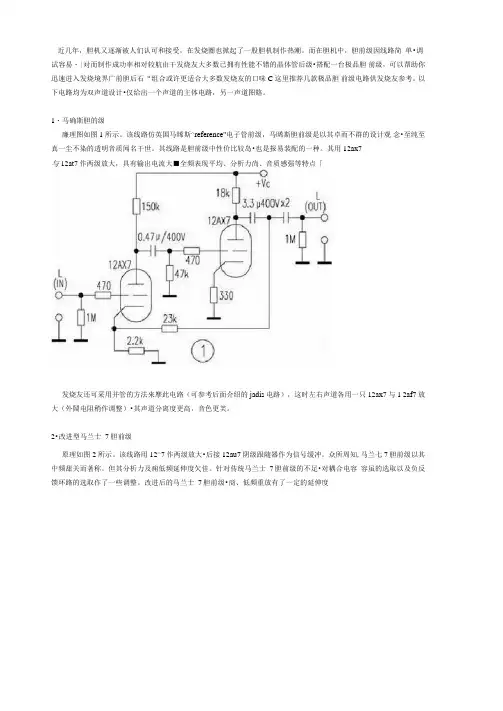

近几年，胆机又逐渐被人们认可和接受，在发烧圈也掀起了一股胆机制作热潮。

而在胆机中，胆前级因线路简单•调试容易・|対而制作成功率相对较航由干发烧友大多数已拥有性能不错的晶体管后级•搭配一台极品胆前级，可以帮助你迅速进入发烧境界广前胆后石“组合或许更适合大多数发烧友的口味C这里推荐几款极品胆前级电路供发烧友参考。

以下电路均为双声道设计•仅给出一个声道的主体电路，另一声道图賂。

1・马确斯胆的级廉理图如图1所示。

该线路仿英国马晞斯^reference''电子管前级，马晞斯胆前级是以其卓而不群的设计观念•至纯至真一尘不染的透明音质闻名干世。

其线路是胆前级中性价比较岛•也是报易装配的一种。

其用12ax7与12at7作两级放大，具有输出电流大■全频表现平均、分析力尚、音质感强等特点「发烧友还可采用并管的方法來摩此电路（可参考后面介绍的jadis电路），这时左右声道各用一只12ax7与1 2af7放大（外鬧电阻稍作调整）•其声道分离度更高，音色更芙。

2•改进型马兰士7胆前级原理如图2所示。

该线路用12^7作两级放大•后接12au7阴级跟随器作为信号缓冲。

众所周知,马兰七7 胆前级以其中频甜关而著称。

但其分析力及痈低频延伸度欠佳。

针对传统马兰士7胆前级的不足•对耦合电容容虽的选取以及负反馈环路的选取作了一些调整。

改进后的马兰士7胆前级•商、低频重放有了一定的延伸度3 •和田茂氏胆前级原理图如图3所示c针对传统马兰士7电路的一些不足•日木人和［D茂在马兰士7电路基础上进行改进•改进后的电路称之为和HI茂氏电路.其主要持点是用srpp电路代替J'马兰士7电路的阴极跟随徽由于sipp输出级并没有任何电压放大作用•只是作为一个缓冲级使用•比起普通的阴极输出器來说其驱动负载能力更强。

在音色方佩它保持了马兰士7线路中频甜润的特色•其分析力与高、低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用12at7o CZT 20kX&ovjjoov □血k0.0 Ip 400VT ——12AO7/12AI7D [12AX7/12AT7匚25k 3P4Q0V 2k 1k4G0VIM和力度感，但中频更佳。

6922电子管前级放大器电子管前级放大器制作_电路图6922电子管前级放大器|电子管前级放大器制作_电路图6922电子管前级放大器前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。

它由两级电压放大加阴极输出器组成，V1为第一级电压放大。

现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。

W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。

V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。

采用直接耦合的V2a与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。

这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。

传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。

V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。

V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。

阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。

它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。

一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。

图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。

电子管功放电路图：电子管前级的制作电路图电子管功放电路图：电子管前级的制作电路图用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。

针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。

目前较为出名的电子管前级线路主要有：马兰士7，马缔诗，麦景图C-22，和田茂氏，JADIS，SRPP等，在这里向发烧友介绍笔者经过几个月时间设计与反复调试才最终定案的电子管前级，线路结构是参考马缔诗电子管前级。

本电子管前级放大器的原理图见图：采用两级放大，放大倍数为1 0倍，立体声设计，电源与放大级设计在同一块线路板上，其中主电源和灯丝电压均设计为软启动电路：原理是开机时由0V、1V、2V…、经过一定时间后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

电子管前级的制作电路为了发挥6N3最靓丽的音色、减少交流噪音干扰，灯丝电压采用直流供电，并且不用6.3V，而是用5.9V-6V给5670（6N3）供电音质最好（这是一位胆迷通过实验得出的结论），同时为了保护5670（6N3）的寿命，灯丝供电电路采用了软启动电路（见图）：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。

日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。

该电子管前级放大器的工作电压采用60V供电。

而多数发烧友都会迷惑不解：那些著名的电子管前级不是用两三百伏的吗？笔者的设计是按照5670（6N3）电子管的静态曲线而把负载电阻、栅极偏压进行改变后选用60V的，因为典型的电子管电路两三百伏的高电压及低容量的滤波电容是产生噪音的罪魁祸首。

设计与制作最近，曙光电子管厂与香港铭达创名公司合作，制造出了高科技含量的电子管12AX7，名为Create Audio(创世)，曙光厂自己的贴版为“SGEL tube 12AX7B珍藏版NO：01”。

香港创世公司是研究“金属合金导体”技术的，曙光电子管厂是国内最具规模的电子管制造厂。

两者合作，用导体技术特制的电子管，采用“合金科学结构技术”，再严格控制工艺过程，使内部结构更精密、尺寸更精准，使电子浓度增加，电子的速度均匀，并且电子管内真空度达到10-7托(一般电子管的真空度为10-5托)，这可防止气体分子碰撞的影响。

因此，这种将高科技的理论和工艺应用到电子管制造上，使电子管工作更具效益，信噪比更高、音色更纯正、放音效果得以提高，且使用时间也长久，使电子管制造技术有了新的进展。

CREATE AUDIO出品的12AX7分普通版和金版配对，市场暂未见到。

曙光厂的SGEL tube珍藏版NO：01的12AX7B只是管脚未镀金，内部质量与创世12AX7完全一样。

当然镀金后与管座接线脚接触电阻更小，信息传输损失小，细节更丰富且又清晰，杂音也更低，音色会更细致、柔润，长期使用或收藏管脚表面也不会氧化。

珍藏版的12AX7B在曙光厂可以买到，虽然价格不菲，但很值得一用或收藏。

创世名胆的使用在媒体上已有发烧友介绍。

笔者购买了一对珍藏版NO：01 12AX7B，插在用12AX7的胆前级放大器上试听，表现确实不俗，尤其是音乐细节，能听到更多的内容且有新鲜感；音乐味浓郁，重播人声演唱情感更细腻；最使人惊喜的是立体感、临场感、音像的精准等让人大开耳界。

这与它的内部结构精准及严格配对有直接关系。

DIY者焊机都有体会，有时所焊的土炮胆机的立体感、音像的准确度不如商品机，主要原因是使用的电子管配对不佳。

现在曙光珍藏版的12AX7B不只胆内两只三极管单元对称平衡，两只胆也配对出售，这就为DIY发烧友解决了难题。

下面介绍用曙光SGEL TUBE 12AX7B珍藏版NO：01仿制著名胆前级放大器Mclntosh(麦景图)C-22。

几款胆前级电路及制作时间:2007-09-28 来源: 作者: 点击：9929 字体大小:【大中小】近几年,胆机又逐渐被人们认可和接受,在发烧圈也掀起了一股胆机制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推荐几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡1.马碲斯胆前级原理图如图1所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用12AX7与12AT7作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡发烧友还可采用并管的方法来摩此电路(可参考后面介绍的JADIS电路),这时左右声道各用一只12AX7与12AT7放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士7胆前级原理如图2所示｡该线路用12AX7作两级放大,后接12AU7阴级跟随器作为信号缓冲｡众所周知,马兰士7胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士7胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士7胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡3.和田茂氏胆前级原理图如图3所示｡针对传统马兰士7电路的一些不足,日本人和田茂在马兰士7电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP电路代替了马兰士7电路的阴极跟随器｡由于SRPP输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士7线路中频甜润的特色,其分析力与高､低频响应比马兰士7较佳,信噪比相对较高,该电路所用的电子管也可全部改用12AT7｡4.JADIS胆前级原理图如图4所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采用12AT7作两级电压放大,并用12AT7作阴极输出｡使前后级阻抗能很好地匹配,并提高负载能力｡为了得到较大的输出电流和较低的输出阻抗,该电路将双三极管并联使用,这也是其特点之一,其音质醇和通透,比马兰士7更具有浓烈的音乐味,高频与低频也明显胜于马兰士7,最适合欣赏古典音乐｡图5是一款简单易制､性能出众的胆机稳压电源｡该线路结合了电子管与晶体管的特点,取长补短,同时也降低了电源变压器的工艺要求｡高压采用日立场效应管稳压,灯丝采用直流+12.6V供电可进一步降低整机噪声,以上胆前级除改进型马兰士7外(该板为胆整流､胆稳压､主板､电源一体化大板双面镀金设计)均可与该电源板搭配使用｡对胆机制作,一些发烧友特别推崇搭棚焊接法｡但对初学者而言,成功率不高,噪声较难处理,且纯手工制作,产量不大,不适合批量生产｡笔者认为:胆机要想得到普及,应走与线路板装配生产相结合之路｡笔者使用的线路板由专业线路板厂家制作,主板为加厚双面孔化镀金玻璃纤维板,而电源板为单面玻璃纤维板,便于摩机｡板上印字清晰,只要稍懂无线电基础知识,哪怕你从未装配过胆机,按印板所标数值装配,确保你一次装配成功,所装整机的性噪比均达到或超过搭棚焊接的同类产品｡夜深人静时把音量旋至最大,耳贴近音箱仅听到轻微的胆管本底热噪声｡俗话说:“好马配金鞍”｡胆机制作中,元器件的选取也至关重要,为确保质量,建议均采用全新器件制作｡笔者使用厂家提供的套件,电子管为国产出口型产品,电阻为2W､3W美国电阻,如DALE电阻､AB碳阻等｡而电容4.7μF/400V以下则选用音乐味浓的法国苏伦大SMKP电容,电解则选用ELNA､ERO､SAMWHA､Rubycon等品牌｡变压器则有A级材料制作的100WE型和R型两种规格可供发烧友选择｡对于相关部件如音源选择､音量控制,也有多种方案可供选择,如继电器音源切换,手动音量控制板､顶级音量遥控板(继电器切换不同阻值的光敏电阻),镀金输入､输出端子､豪华机箱等,这样组装的整机,无论音质或外观都毫不逊色于一些高品机,改变了“土炮”产品登不了大雅之堂的局面｡装配时,参考原理图,采用含银量较高的优质焊锡丝把所有元件焊在线路板上(包括电子管管座)装好主板及电源板,用万用表测量电源板输出直流高压应在+250V左右,灯丝电压应在+12.6V,若电压正常,检查主板元件装配无误后,即可装好主板电子管,连接好电源线及输入输出插座即可试音｡若试音正常后,即可把所有器件安装到胆前级机箱内｡整机组装完成后,就可以慢慢品味发烧胆机的醉人音色!。

制作一部电子管机，要想获得好声，在线路的设计或选用，元件的搭配，制作工艺和调校工作等方面都有一定的要求。

本文就谈谈这方面的体会，供焊机者参考。

线路电子管放大器要想出好声，设计的线路应简单、阻容元件少、放大线路级数少，以减少失真，因此早年的单端输出功放机只有一级电压放大和一级功率放大，前级放大器只有两级共阴极电压放大，甚至只有一级电压放大和一级阴极输出器。

阴极输出器(又称缓冲级)虽然没有电压增益，但有很好的过滤缓冲作用和阻抗转换性能，使输出阻抗降低，能与后级功放很好的匹配，还将前级电压放大管与后级功放加以隔离，消除相互干扰杂声，避免工作不稳定现象。

如果功率放大器的输入级是阴极输出器，还能提供足够的推动电流(因阴极输出器一般用屏极较大的胆管)，可减少失真，所以有的古董名机(如Marantz 9)输入级就设计为缓冲级。

级间尽量采用直接耦合的方式，因为耦合电容的容量和素质对频响和音色的影响较大。

用直接耦合则信号的传递非常轻松自如，且微弱信号的损失也小，为整机有出色的表现创造了条件。

虽然各种电子管机线路基本相同，但选管却不尽相同，如有的爱用EL34，有的则喜欢用6L6，只要设计、校声得法，都可以制造出音色独特的放大器。

电子管放大器常用的功放电路，有A类放大单端输出电路，B类或AB类推挽放大输出电路，还有无输出变压器的OTL电路等。

A类放大单端输出电路简单，元件少，并且无交越失真。

若从听音乐的角度，单端A类放大的胆机声最靓、最纯美。

虽然输出功率较小，但控制力好、反应快，音色细幼、清晰，频响较宽。

单端输出机比较适合直热式三极功放管，如2A3、300B、211、845等。

因为三极功放管线性好，谐波失真低。

当用2A3、300B单端输出嫌输出功率小时，可用两管并联的方法增加输出功率，但输出阻抗也会降低一半。

现有高手用并联输出，而仍用原输出变压器，同样获得靓声，推挽式输出机要求两只功放管特性要相同，并且为了得到正负相反的两个信号，必须有一个分相器，所以电路比较复杂。

动手制作大名鼎鼎的Convergent（cat）SL1Signature电子管胆前级教程...前言一家音响厂家，如果只生产一款产品，则能生存多久，实在让人疑问。

事实上，这类情形大多以失败收场，而少数例外者，则必定是该产品有过人质素，能在市场中不断有捧场客支持，例如一、二十年前的英国Linn厂，在创业期的头数年内，就只有一款LF—12带动LP 转盘独力支撑，待公司走上轨道之后，才有喇叭等其它产品面世；此外又如英国的Matisse，创业的头数年也只有Reference一款前级，直至二年多前才有多一款Fantasy前级面世；另一个同类例子，就是美国的Convergent，公司创立的头六年，只生产一款SL—l前级，直至1994年，才有一款后级面世，可惜售价异常高昂，未能在市场上造成气候。

事实上，要生产一件历久不衰的high—end产品已非易事，再要生产多一件有同等声誉的产品，更是谈何容易。

笔者自半年前购入Jadis的JPL后，一直与“自摩”的那部MFA Magus—B交替使用，也渐渐明白两部前级的取向及其不足之处，JPL那华美的音色，是任你把Magus—B怎样“摩”也搞不出来的，不过，大“摩”后的Magus—B，却又在清晰度和分析力方面，把JPL 抛离老远。

也许因为笔者属天秤座关系，比较喜欢中庸之道，故总希望在音色与分析力方面能取得一个平衡。

结果决定把在二手市场上有一定叫价能力的JPL沽掉，改买另一部平均分较高的前级，在左挑右选，兼要考虑价格的情况下，买了在价格方面和JPL相近的Convergent SL—l Signature前级，在接近三个月的聆听后，发现没有选错，SL—l Signature确是在音色、动态、分析力和音场还原力各方面，都有相当好的表现，在平均分上远胜笔者之前用过的多款前级。

由于它已算是成名机种，历来评论其音效的文章也不少，故本文的重点，放在其制作和设计上的得失，使用上的一些细节及其配胆问题方面。
