四、屋面防水
防水原理 屋面防水的“导”与“堵” ·导 ——按照屋面防水的不同要求，设置合理的排水坡
度，使得降于屋面的雨水，应势利导地排离屋面，以 达到防水的目的。（排水） ·堵 ——利用屋面防水盖料在上下左右相互搭接，形 成一个封闭防水覆盖层，以达到防水的目的.（防水）
返回
第二节 平屋顶
一、平屋顶的构造组成 二、平屋顶的防水 三、平屋顶的保温 四、平屋顶的隔热降温
返回本章
一、平屋顶的构造组成
平屋顶一般由面层（防水层）、结构层、保温隔热层和顶棚层等主要部分组成， 还包括保护层、结合层、找平层、隔气层等。
（1）承重层 又称结构层 （2）防水层 ➢ 卷材防水 ➢ 涂膜防水 ➢ 刚性防水 （3）保温层 （4）隔热层 （5）隔汽层 （6）找平层 （7）保护层 如图
➢平屋顶坡度<5%，一般2～3%； ➢坡屋顶坡度≥10%。
屋顶形式
平屋顶 坡屋顶 曲面屋顶
屋顶类型
屋顶类型
屋顶类型
屋顶类型
屋顶类型
圆攒尖顶
重檐庑(wǔ)殿顶
中国现代建筑屋顶
公共建筑屋顶 薄壳结构屋顶
充气膜结构屋顶
悬拉膜结构屋顶
悬索结构屋顶
返回
网架结构屋顶
个性建筑屋顶
三、屋面排水
材料找坡方式
结构找坡方式
2.排水方式的选择 屋面的排水方式分为无组织排水和有组织排水两大类。
⑴无组织排水：无组织排水又称自由落水，是指屋面的雨水由檐口自由 滴落到室外地面的一种排水方式.
无组织排水方式
（2）有组织排水方案 1）外排水方案
挑檐沟外排水 女儿墙外排水 女儿墙挑檐沟外排水 长天沟外排水 暗管外排水

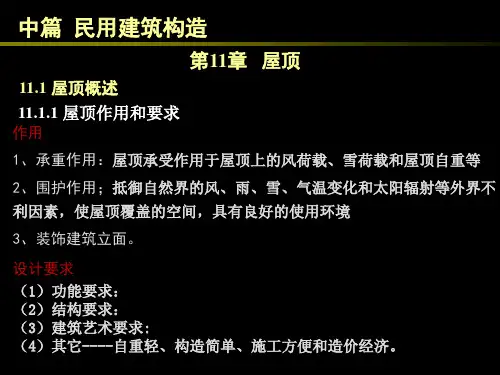

中篇 民用建筑构造
（三）梁架承重 梁架结构是我国古代建筑 的主要结构形式，它一般 由立柱和横梁组成屋顶和 墙身部分的承重骨架，檩 条把一排排梁架联系起来 形成整体骨架。 特点：墙不承重，仅起分
割和围护作用。
传统梁架支承坡屋顶
椽子
(a) 梁架支承系统的坡屋顶结构构成示意
(b) 梁架系统坡屋顶实例
11.2.1.2 平屋顶排水的形成：
⑵有组织排水：有组织排水分为外排水和内排水两种 方式。根据檐口做法不同，外排水又分为挑檐沟外 排水、女儿墙外排水和女儿墙檐沟外排水等.
11.2.1.2 平屋顶排水的形成：
11.2.1.3 排水组织设计
⑴汇水区域的划分：划分汇水区域的目的是保证能较均匀合 理地布置雨水管，一个汇水区域的面积一般不超过一个雨 水管所能担负的排水面积。 ⑵排水坡面数： • 排水坡数的确定与建筑物进深尺寸、屋面面积大小及建筑 物所处的位置等因素有关。 ⑶天沟断面大小和天沟纵坡的坡度值： • 天沟是屋面上的排水沟，在檐口处称檐沟。天沟的功能是 汇积雨水，使之迅速排除。 • 沟底沿长度方向设纵向排水坡，简称天沟纵坡。天沟纵坡 度不宜小于1％。 ⑷雨水管的设定 • 雨水管应布置均匀，充分发挥其排水能力。每一屋面或天 沟，一般不应少于两个排水口，一般根据汇水区域的划分 确定雨水管设置的数量。
（一）分格缝
分格缝是为了避免刚性防水层因结构变形、温度变化和 混凝土干缩等产生裂缝，所设置的“变形缝”。
位置：结构变形的敏感部位，如预制板的支承端，不同屋面 板交接处，屋面与女儿墙的交接处等，并与板缝上下对齐。 构造要求： 分格缝的间距一般不宜大于6m，分格缝的宽度为20～40mm ，有平缝和凸缝两种构造形式。 为了有利于伸缩变形，缝的下部用弹性材料，如聚乙烯发 泡棒，沥青麻丝等填塞；上部用防水密封材料嵌缝。当防水要 求较高时，可再在分格缝的上面加铺一层卷材进行覆盖。

slope
屋顶坡度的形成有材料找坡和结构找坡两种做法。 a.材料找坡 by materials
材料找坡是指屋顶坡度由垫坡材料形成。平屋顶材料找坡 宜为2%~3%。 b.结构找坡 by structure
结构找坡是屋顶结构自身应带有排水坡度，平屋顶结构找 坡宜为3%。
材料找坡天棚面平整，但增加屋面荷载；结构找坡，构造 简单，不增加荷载，但天棚顶倾斜，室内空间不够完整。
做好泛水上口的卷材收头固Leabharlann 。挑檐口Cornices构造
挑檐口分为无组织排水和有组织排水两种做法。 无组织排水挑檐口不宜直接采用屋面板外挑，因其温度变
形大，易使檐口抹灰砂浆开裂，引起爬水和尿墙现象。比较 理想的是采用与圈梁整浇的混凝土挑板。挑檐口构造的要点 是檐口800mm范围内卷材应采取满贴法，为防止卷材收头处 粘贴不牢，出现“张口”漏水，在混凝土挑口上用细石混凝土 或水泥砂浆先做一凹槽，然后将卷材贴在槽内，将卷材收头 用水泥钉钉牢，上面用防水油膏嵌填。
保护层 设置保护层的目的是保护防水层，使卷材不 致因光照和气候等的作用迅速老化，防止沥青类卷材的沥青 过热流淌或受到暴雨的冲刷。上人屋面的保护层又是楼面面 层，故要求保护层平整耐磨。保护层分格缝应尽量与找平层 分格缝错开。
涂刷粘结材料glue
平屋面卷材防水
铺设防水卷材
防水卷材搭接
热熔接法
胶接法
面之上的女儿墙、烟囱等的壁面与屋顶的交接处是最容易漏 水的地方。必须将屋面防水层延伸到这些垂直面上，形成立 铺的防水层，称为泛水。
将屋面的卷材防水层继续铺至垂直面上，其上再加铺一 层附加卷材，泛水高度不得小于250mm。
屋面与垂直面交接处应将卷材下的砂浆找平层抹成直径 不 小 于 1 5 0 mm的 圆 弧 形 或 4 5 ° 斜 面 。

一、排水坡度 （一）排水坡度表示方法 1、角度法:用屋面与水平面的夹角表示,如a=26O、30O、32O等； 2、斜率法：用屋顶高度与跨度一半之比表示，如H:L=1:2等 3、百分比：用屋顶高度H与坡面水平长度L的百分比表示，如
i=2%等。注： 一般坡屋顶常用坡度值表示；角度法一般用于研究计算。
平屋顶常用百分比表示。
向上文档上一张 下一张 主 页 退 出16
（2）内排水 A、房间中部内排水 B、外墙内侧内排水 C、内落外排水
尽量不用，高层、立面有要求（美观）不要设雨水管等 或外排水困难时。
向上文档上一张 下一张 主 页 退 出17
三、 屋面排水组织的设计
（一）划分排水分区
每雨水管汇水面积≦200m2
（二）确定排水坡面的数目，尽量用双坡。
①进深小或临街建筑常采用单坡排水（屋面宽＜12m）
②进深大时宜采用双坡排水（屋面宽＞12m时）
（三）确定天沟断面大小和天沟纵坡的坡度值
①一般天沟净宽≮200mm，上口至分水线≮120mm。
②天沟纵坡≮1％。
（四）雨水管的规格及间距
向上文档
18
向上文档
19
（1）材料：①铸铁②塑料③镀锌铁皮 （2）直径：50、75、100、125、200（mm）一般75～100mm （3）间距：①间距不超过18m（女儿墙）—24m（挑檐）②面积 200m2设一个 （4）验算方法：据当地每小时最大降雨量H(mm/h)和雨水管积水 面积表：
向上文档
10
向上文档
11
二、屋顶排水方式 （一）排水方式：有组织防水、无组织防水 1、无组织排水：
是将屋面划分成若干排水区，按一定的排水坡度使 屋面雨水有组织地排至檐沟或雨水口，通过雨水管 排泄到明沟中或散水上，再通往城市地下排水系统。
