A 基础知识
B 改善事例
C 故障处理
D 现场管理 题目： 初识卷帘门电机
作者: 工号： 日期: 卷帘门电机的铭牌标识（如图示）
电机铭牌详图 电机铭牌中包含：电机型号、提升吨位、额定电压、功率因素等主要参数；
电机型号中1500为提升吨位，地铁常用吨位还有1000kg 与800kg ； 电机型号中 3P 是指此电机额定电压为380V 的三相电，地铁常用的还有1P,为额定电压为220V 的两项电机。
卷帘门电机的部件
卷帘门电机主要由电机、离合器、限位器三部分组成
一般电机检修内容主要是对限位器进行调试，其他部件不需触动
培 训 记 录
培训讲师
培训形式 培训日期 参加人员
培训效果
单点教材 专业：房建专业 中心：工务中心 编号：
电机接线标识 电机铭牌 电机型号 电机名称
电机厂牌 离合器 电机动力部分 限位器 小组：设备
操作工班。
保温卷帘门技术参数
1.保温材料：
2.保温卷帘门的核心保温材料采用聚氨酯发泡一体填充，可有效隔断室内外
温度传递，降低能源消耗。
同时，该材料还具有优良的隔音性能，可有效阻隔外部噪音。
3.电机功率：
4.保温卷帘门采用高性能直流电机，具有体积小、功率大、噪音低、运行稳
定等特点。
电机功率根据门体尺寸和重量进行匹配，确保卷帘门的正常运转。
5.承重能力：
6.保温卷帘门的承重能力根据门体尺寸和保温材料重量进行设计，可承受较
大的重量和压力。
在日常使用中，可有效抵抗风雨侵蚀，保证卷帘门的稳定性和安全性。
7.尺寸：
8.保温卷帘门的尺寸根据实际需求进行定制，门体高度和宽度可根据客户要
求进行选择。
在安装过程中，还需根据实际洞口尺寸进行精确测量，确保卷帘门的顺利安装和使用。
9.重量：
10.由于保温材料的使用，保温卷帘门相对于普通卷帘门更重。
具体重量根据
门体尺寸和保温材料重量进行确定，需考虑搬运和安装的便捷性。
11.使用频率：
12.保温卷帘门的使用频率较高，可适用于各种商业和居住环境。
在日常使用
中，应定期进行维护和保养，确保卷帘门的正常运行和使用寿命。
13.导热系数：
14.保温卷帘门的导热系数低，可有效阻止室内外温度传递。
经过测试，该材
料的导热系数低于国家标准，具有优秀的保温性能。

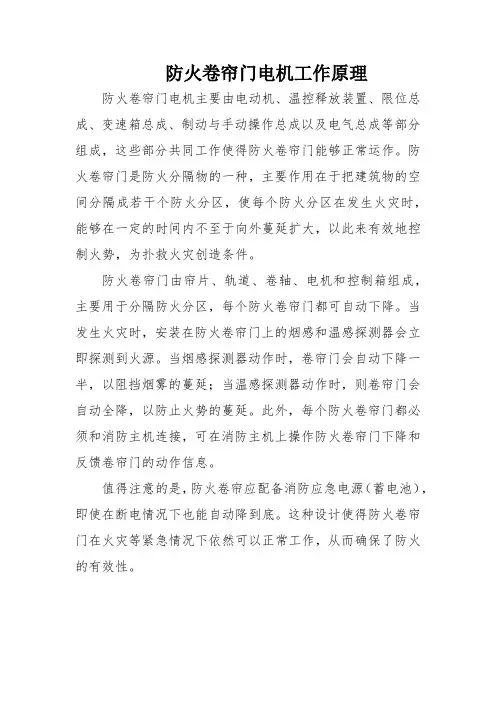

防火卷帘门电机工作原理
防火卷帘门电机主要由电动机、温控释放装置、限位总成、变速箱总成、制动与手动操作总成以及电气总成等部分组成，这些部分共同工作使得防火卷帘门能够正常运作。
防火卷帘门是防火分隔物的一种，主要作用在于把建筑物的空间分隔成若干个防火分区，使每个防火分区在发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造条件。
防火卷帘门由帘片、轨道、卷轴、电机和控制箱组成，主要用于分隔防火分区，每个防火卷帘门都可自动下降。
当发生火灾时，安装在防火卷帘门上的烟感和温感探测器会立即探测到火源。
当烟感探测器动作时，卷帘门会自动下降一半，以阻挡烟雾的蔓延；当温感探测器动作时，则卷帘门会自动全降，以防止火势的蔓延。
此外，每个防火卷帘门都必须和消防主机连接，可在消防主机上操作防火卷帘门下降和反馈卷帘门的动作信息。
值得注意的是，防火卷帘应配备消防应急电源（蓄电池），即使在断电情况下也能自动降到底。
这种设计使得防火卷帘门在火灾等紧急情况下依然可以正常工作，从而确保了防火的有效性。
卷帘门电机使用说明书机型：F821 频率：433MHz 编号： ZR131122 日期 ：2016.1.27 版本v1.1第 1 页 产品功能特点1、采用无线数字识别技术，每个开关各自独立密码，不会相互干扰。
2、兼容常规手动操作功能，无线射频遥控，无方向性，可穿越墙壁。
3、可以任意学习对码，可以配6个遥控器。
4、采用PIC 工业级芯片，滚动码方式，安全性能高防拷贝。
5、电机运行方向切换功能。
技术参数1、工作电压：AC200V/50Hz2、待机功率：小于5W3、遥控距离：大于20米 接线说明1、采用市场标准6线制2、电源输入端，共2线④⑧ ④黑色线 接电源220V 零线 ⑧黑色线 接电源220V 火线3、电机控制端，共4线②③⑥⑦ ②红色线 接电机停止线 ③白色线 接电机上升线 ⑥黄色线 接电机下降线 ⑦绿色线 接电机公共线（电源220输入线）调试步骤1、先确认好电机线功能，根据上图依序接好，再把电源线插头插到控制器。
2、插好后电源灯亮起，不亮请重新检查接线。
3、学习对码遥控器方法；按住学习键，待学习红灯亮起后松手按键，在6秒内按下想要学习的遥控器任意按键，红灯快闪即对码成功。
4、先按遥控器的停止键，再按下遥控器上升键，电机应作相应上升动作，如果电机为下降动作，请将方向切换开关拨到另一端，即可改变电机运行方向。
清码方法按住学习键直至学习灯熄灭，即清除所有控制器已学习的遥控器。
此时，可根据调试步骤第3步重新对码遥控器即可使用。
保修范围1、本控制器自安装之日起内一年内有效2、保修期内，如因产品本身问题的可向经销商检修3、不在保修范围内有；A 因进水发生的故障 B 电池自然损耗 C 自行折装元件中瑞盛大科技。
卷帘门型号价格参数表：
20机穿挂型
（也叫25机或250）进料原材料宽度250毫米，成型后20公分。
机器长2.8米、宽0.5米、高0.8米、重量600公斤，12组成型，主电机0.75kw，价格7000元，包括上料架，切割机。
都是手动切割
20咬口型卷帘门设备
进料250毫米、成型20公分。
咬口式：机器长2.5米、宽0.5米、高0.8米、10组成型，主电机0.75kw，价格1.1万（包括一台6米的咬口机）手动切割、价格1.6万（包括6米咬口机）电脑数控切割
125机、
（原材料175毫米）成型125毫米、12组成型、长3.8米、宽0.7米、重量1吨。
手动切割1.2万、电脑数控切割2万
8.5公分抗风门
进料宽度125毫米、成型后8.5公分-9.5公分、手动切割8000元，8组成型、长2.2米
80卷帘门
（也叫800机）进料1米，成型后80公分、17组成型，长6.7米、宽1.3米、重量2.9吨、电机3kw、价格：3.3万（包括6米咬口机、一套上料架）电脑数控
830卷帘门参数价格和80机一样
760卷帘门设备
、进料一米、成型后76公分、20组成型、长7.7米、宽1.3米、重量3吨、电机3kw、价格 3.7万（包括6米咬口机、一套上料架）电脑数控。
