消声器分类分析解析

消声器分类及用途消声器是一种能够吸收或减小噪音的装置，通常被广泛应用于工业、交通、建筑等领域。

根据不同的特性和用途，消声器可以分为多种类型。

本文将对消声器的分类和用途进行详细介绍。

第一种分类是按照噪音的性质分。

根据噪音的频率和声音的传播特性，消声器可以分为低频消声器和高频消声器。

低频消声器可以有效地吸收低频噪音，如机动车辆引擎声、工业设备运转声等。

高频消声器则主要用于处理高频噪音，如机械设备震动声、空调系统运转噪音等。

第二种分类是按照消声器的结构特点分。

根据消声器的结构形式和工作原理的不同，消声器可以分为吸声消声器和耗声消声器。

吸声消声器主要通过吸声材料的表面形态和结构来实现噪音的吸收和衰减，常见的吸声材料有泡沫塑料、玻璃纤维棉等。

而耗声消声器则采用复杂的孔隙结构和波纹设计，通过声波的反射、吸收和折射来减少噪音的传播。

第三种分类是按照消声器的应用领域分。

根据不同的用途和需求，消声器可以分为工业消声器、交通消声器、建筑消声器等。

工业消声器主要用于降低工业生产中各种机械设备和工艺过程所产生的噪音。

交通消声器则主要应用于机动车辆和交通工具的排气系统，减少发动机噪音对周围环境和行驶人员的影响。

建筑消声器则主要用于减少建筑物内外的噪音传播，保持室内环境的舒适度。

除了以上的分类方法，消声器还可以根据声学参数和性能指标进行分类。

比如，根据消声效果的评估标准可以将消声器分为高效消声器和普通消声器。

高效消声器具有更高的消声效果和吸音性能，可以实现更好的噪音控制效果。

此外，消声器还可以根据使用方式和安装方式进行分类，比如固定消声器、可调消声器等。

消声器的用途十分广泛。

在工业领域，消声器主要用于降噪处理，保护工人的听力健康和提高生产环境的舒适度。

在交通领域，消声器主要用于车辆的排气系统，减少引擎噪音对周围环境和行驶人员的影响。

在建筑领域，消声器主要用于减少建筑物内外的噪音传播，提高建筑物的隔声性能。

此外，消声器还可以应用于音乐厅、录音棚等场所，改善声学条件，提高音质和声音的传播效果。

消声器介绍消声器(Muffler)，是阻止声音传播而允许气流通过的一种常见声学器件，是消除空气动力性噪声的重要措施。

消音器是安装在空气动力设备（如鼓风机、空压机、锅炉排气口、发电机、水泵等排气口噪音较大的设备）的气流通道上或进、排气系统中的降低噪声的装置。

消音器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、小孔消音器和有源消音器。

常见消声器的声频谱特性如下：1. 阻性消声器将多孔吸声材料固定在气流通道内壁，或按一定排列方式固定在管道中，以降低气流噪声的装置。

适用于降低中高频的宽带噪声。

主要类型有直管式、片式、蜂窝式、折板式、弯头式、声流式和迷路式等消声器。

消声器使用的吸声材料与护面层材料，应根据气流管道中的使用条件（风速、温度、水分含量、腐蚀性等）进行选择。

阻性消声器具有设计简单、易于制做、压力降小、性能比较可靠等优点，一般多用在风机的进排风通道上。

消声量约为10～20dB/m。

直管式消声器的声衰减量可由下式计算：式中，△L 为声衰减量，dB；Φ(α0) 为消声系数，是多孔吸声材料的垂直入射吸声系数α0 的函数，换算关系见表1。

P 为气流通道上吸声材料的饰面周长，m；s 为气流通道的横截面积，m²；i 为消声器的有效长度（有吸声材料饰面部分），m。

表2 消声系数Φ(α0) 和吸声系数α0的函数关系（经验值）若消声器通道截面相对较大，高频声波呈束状直接通过，与吸声材料很少或不完全接触，消声量就会明显下降，称作高频失效。

消声量开始明显下降的频率称作上限失效频率，可按下面的经验式计算：式中，f上为上限失效频率，Hz；c 为管道中的声速，m/s；D 为通道直径（圆管）或管道截面边长平均值（矩形）。

2. 抗性消声器利用改变气流通道的截面积或旁接共振腔、支管，使声波产生反射、共振或干涉，达到消声目的装置。

适用于降低中低频噪声，主要类型有扩张室式、共振式与干涉式消声器，如下图。

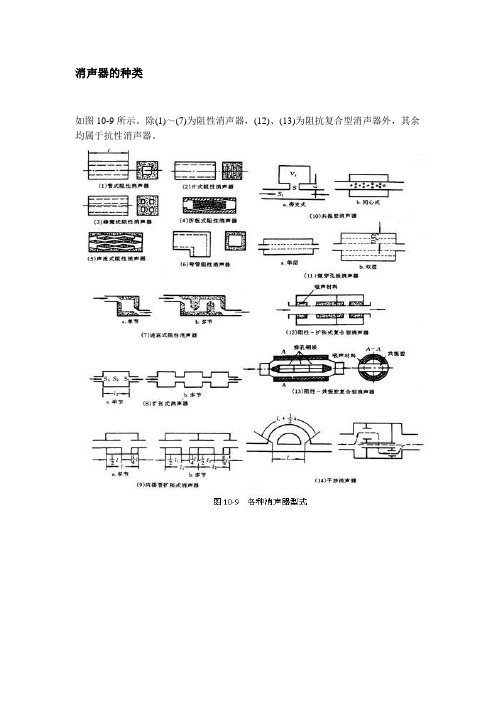

消声器的种类如图10-9所示。

除(1)～(7)为阻性消声器，(12)、(13)为阻抗复合型消声器外，其余均属于抗性消声器。

抗性排气产生的噪声随气流从右侧的插入管1进入,通过穿孔管2在扩张室A中膨胀消声,气流再经隔板3上的孔进入扩张室B,又一次扩张消声,气流进入B后经过隔板5上的孔4进行收缩消声,然后进入扩张室C,又一次膨胀消声,再经过隔板6上的孔,进入扩张室D,再一次膨胀消声,经过穿孔管7气体收缩消声,最后经消声器的尾管8排入大气。

1．阻性消声器阻性消声器，亦称吸收消声器（absorptive muffler），是利用吸声材料的吸声作用，使沿通道传播的噪声不断被吸收而逐渐衰减的装置。

把吸声材料固定在气流通过的管道周壁，或按一定方式在通道中排列起来，就构成阻性消声器。

其消声原理是：当声波进入消声器，便引起阻性消声器内多孔材料中的空气和纤维振动，由于摩擦阻力和粘滞阻力，使一部分声能转化为热能而散失掉，起到消声作用。

阻性消声器对中高频范围的噪声具有较好的消声效果，应用范围很广。

它的型式有直管式、片式、蜂窝式、折板式、声流式、弯管式和迷宫式等多种，如图10-9中（1）～(7)所示。

2. 抗性消声器抗性消声器，亦称反应消声器（reactive muffler），是由声抗性元件组成的消声器。

声抗性元件类似于交流电路中的电抗性元件电容或电感，是对声压的变化、声振速度变化起反抗作用的元件，它们不消耗声能，但可贮蓄与反射声能。

抗性消声器的特点是：它不使用吸声材料，而是在管道上连接截面突变的管段或旁接共振腔，利用声阻抗失配，使某些频率的声波在声阻抗突变的界面处发生反射、干涉等现象，从而达到消声的目的。

抗性消声器对低中频范围的噪声具有较好的消声效果，它的型式有扩张室式、共振腔式、微穿孔板式和干涉型等多种，其结构简图见图10-9，(8)和(9)均是扩张室式，(10)是共振腔式，(11)是微穿孔板式，（14)是干涉型。

（1）扩张室消声器。

消音器的种类概述消音器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、小孔消音器和有源消音器。

阻性消音器主要是利用多孔吸声材料来降低噪声的。

把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消音器。

当声波进入阻性消音器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消音器的声波减弱。

阻性消音器就好象电学上的纯电阻电路，吸声材料类似于电阻。

因此，人们就把这种消音器称为阻性消音器。

阻性消音器对中高频消声效果好、对低频消声效果较差。

(主要应用于发电机机组消音)抗性消音器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。

小室中的空气体积相当于电学上的电容，称为声顺。

与电学滤波器类似，每一个带管的小室都有自己的固有频率。

当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。

选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。

抗性消音器适用于消除中、低频噪声。

阻抗复合式消音器由阻性结构和抗性结构按照一定的方式组合构成。

微穿孔板消音器一般是用厚度小于1mm的纯金属薄板制作，在薄板上用孔径小于1mm的钻头穿孔，穿孔率为1%一3%。

选择不同的穿孔率和板厚不同的腔深，就可以控制消音器的频谱性能，使其在需要的频率范围内获得良好的消音效果。

小孔消音器结构是一根末端封闭的直管，管壁上钻有很多小孔。

小孔消音器的原理是以喷气噪声的频谱为依据的，如果保持喷口的总面积不变而用很多小喷口来代替，当气流经过小孔时、喷气噪声的频谱就会移向高频或超高频，使频谱中的可听声成分明显降低，从而减少对人的干扰和伤害。

消声器是利用声的吸收、反射、干涉等原理，降低通风与空调系统中气流噪声的装置。

根据消声原理的不同可以分为阻性、抗性、共振型和复合型等。

一、阻性消声器阻性消声器利用吸声材料的吸声作用而消声的。

其构造是把吸声材料固定在气流流动的管道内壁，或按一定方式排列在管道或壳体内构成阻性消声器，吸声材料能够把入射在其上的声能部分地吸收掉。

声能之所以能被吸收，是由于吸声材料的多孔性和松散性。

当声波进入孔隙，引起孔隙中的空气和材料产生微小的振动，由于摩擦和粘滞阻力.使相当一部分声能化为热能而被吸收掉。

它对于高频和中频噪声效果较好，但对低频噪声消声性能较差。

1.管式消声器管式消声器是一种最简单的消声器，它仅在管壁内周贴上一层吸声材料，故又称“管衬”。

特点是制作方便，阻力小，但只适用于较小的风道，直径一般不大于400mm风管。

管式消声器仅对中、高频率吸声有一定的消声作用.对低频性能很差。

2.片式和格式消声器管式消声器对低频性能很差，对中、高额率噪声又易直通，并且当管道段面积较大时，会影响对高频噪声的消声效果，这是由于高频声波(波长短)在管内以窄束传播，当管道面积较大时，声波与管壁吸声材料接触减少，从而使高频声的消声量减少，因此对断面较大的风管可将断面分成几个格子，这就是片式及格式消声器。

片式消声器应用广泛，构造简单，格式消声器要保证有效断面积不小于风道断面，因而体积较大，每格的尺寸宜控制在200mm ×200mm左右。

片式消声器的片间距一般在100~200mm的范围内，片间距增大时，消声量会相应地下降。

二、共振型消声器吸声材料通常对低频噪声的吸收能力很低，单靠增加吸声材料的厚度来提高吸声效果并不经济，为了改善低频噪声的吸声效果，通常采用共振型消声器。

共振型消声器的形式是利用管道开孔与共振腔相连接，利用小孔处的空气柱和空腔内的空气构成了弹性共振系统，当外界噪声频率和此共振系统的固有频率相同时，小孔中的空气柱发生共振并与孔壁发生剧烈摩擦，摩擦可以消耗声能，从而达到消声的目的。

工业型消声器和住宅型消声器根据消声原理，消声器结构可分为阻性消声器和抗性消声器两大类：（1）阻性消声器（也称为工业型消声器）是利用多孔吸声材料，以一定方式布置在管道内，当气流通过阻性消声器时，声波便引起吸声材料孔隙中的空气和细小纤维的震动。

由于摩擦和粘滞阻力,声能变为热能而吸收，从而起到消声作用。

（2）抗性消声器（也称为住宅型消声器）是利用不同形状的管道和共振腔进行适当的组合，借助于管道截面和形状的变化而引起的声阻抗不匹配所产生的反射和干涉作用，达到衰减噪声的目的，其消声效果，与管道形状、尺寸和结构有关。

一般选择性较强，适用于窄带噪声和低、中频噪声的消减。

柴油机排气系统的降噪处理：一般利用一个波纹减震节、一个工业型消声器和一个住宅型消声器的组合，有效地隔断了排气震动和排气噪声的传播。

同时，对排气管道进行隔热隔音包扎，也能改善机组的运行环境和由排气管引起的噪声。

排气消声器在降低噪音的同时，也降低了柴油机的输出功率。

摩托车消声器是一种允许气流通过而衰减噪声的装置，是摩托车上的重要零部件之一。

消声器性能的好坏不仅影响摩托车噪声的大小，而且对发动机的功率、油耗、扭矩等性能都有较大影响。

因此了解摩托车消声器的消声原理、结构型式及维护常识，对于每一个摩托车用户都是很有必要的。

一、消声器的种类根据消声原理的不同，摩托车消声器可以分为以下三种类型：1．阻性消声器这种消声器是利用消声材料或吸声结构的吸声作用，使沿管道传播的噪声随距离而衰减，从而达到消声目的。

常用吸声材料有玻璃纤维丝、低碳钢丝网、毛毡等。

这类消声器对高频噪声具有良好的消声效果，而低频消声性能较差。

加之由于吸声材料易被发动机排出的高温废气所熔化，因此使用寿命短，且易被积炭、油泥等阻塞而降低或失去消声作用，故摩托车上很少采用单一的阻性消声器。

2．抗性消声器这种消声器是借助于管道截面的突然扩张（或收缩）或旁接共振腔，使沿管道传播的某些频率的声波在突变处向声源方向反射回去，从而达到消声目的。

消声器分类及应用消声器是一种用来减少噪音的装置或设备，常见于各种机械设备、汽车、枪械等。

消声器的作用是通过减少噪音的传播，使其声音减弱到可以接受的水平，从而减少噪音对人们的干扰。

根据用途和原理的不同，消声器可以分为几种不同的分类。

下面将从不同的角度来对消声器进行分类并介绍其应用：一、根据原理的不同1. 吸声式消声器吸声式消声器利用吸声材料吸收声音能量，从而达到减少声音传播的目的。

这种类型的消声器常用于汽车发动机、空调设备、风机等，可以有效地减少这些设备产生的噪音。

2. 反射式消声器反射式消声器利用反射板或隔音板将噪音反射或折射使之减弱，达到减少噪音传播的目的。

这种类型的消声器常用于隧道、地铁、机场等需要减少环境噪音的场所。

3. 涡流噪声消声器涡流噪声消声器通过改变气流的流动状态，利用涡流的形成和消散来减少噪声的传播。

这种类型的消声器常用于空调、通风设备等，可以有效地减少风噪声。

二、根据用途的不同1. 汽车消声器汽车消声器是汽车排气系统中的一个重要部件，其主要作用是减少发动机排气产生的噪音。

汽车消声器通过吸声材料和反射板的结构，有效地减少了汽车发动机排气噪音，使汽车行驶时噪音水平得到有效控制。

2. 枪械消声器枪械消声器是一种用于减少枪声的装置，其主要作用是通过消除枪口高速气体流的过程中所产生的爆炸声和喷射声，来减轻射击时的噪音。

枪械消声器广泛应用于军事、警察、狩猎等领域，可以有效地减少枪声对人的伤害，并提高作战、射击的隐蔽性。

3. 工业设备消声器工业设备消声器主要用于减少各种机械设备产生的噪音。

例如，空调设备、风机、发电机等工业设备在运行时会产生较大的噪音，通过安装消声器可以有效地降低这些设备的噪音水平，保护员工的听力，并减少对周边环境的噪音影响。

4. 动力机车消声器动力机车消声器是用于减少火车机车排气和其他噪音的装置，在火车运行过程中起到减少噪音的作用。

通过消声器的有效运用，可以在保证火车正常运行的同时，减少火车行驶时所产生的噪音对周边环境和乘客的影响。

消声器分类分析解析消声器是一种能够降低噪音的装置，广泛应用于各个行业和领域。

根据其结构和工作原理的不同，消声器可以分为多种分类。

本文将对消声器进行分类分析解析。

首先，根据工作原理的不同，消声器可以分为吸声型和屏蔽型。

吸声型消声器通过吸收噪音振动能量来降低噪音的传播。

常见的吸声型消声器包括泡沫消声器、纤维消声器和多孔性金属消声器等。

这些消声器通过吸收噪音振动能量，将其转化为热能或其他形式的能量，达到降低噪音的目的。

屏蔽型消声器则是通过阻挡噪音振动能量的传播来降低噪音。

常见的屏蔽型消声器包括隔声罩和挡板消声器等。

这些消声器通过切断噪音的传播路径，使其无法到达目标区域，从而达到降低噪音的效果。

其次，消声器还可以根据其结构形式进行分类。

常见的消声器结构包括圆筒形、圆锥形、箱形和板形等。

不同的结构形式适用于不同的噪音源和环境。

例如，圆筒形消声器适用于管道和风机等圆柱形噪音源；箱形消声器适用于较大的噪音源；板形消声器适用于墙面和屋顶等表面噪音源。

此外，消声器还可以根据其使用环境进行分类。

常见的分类包括室内消声器和室外消声器。

室内消声器主要用于机房、实验室、剧院等封闭空间，其主要功能是降低噪音对人体健康和工作效率的影响。

室外消声器主要用于降低机械设备、交通工具等的噪音污染对周围环境和人群的影响。

最后，消声器还可以根据其材料进行分类。

常见的消声器材料包括金属、陶瓷、泡沫等。

不同的材料具有不同的声学性质和吸声效果。

例如，金属消声器具有良好的耐高温和耐腐蚀性能，适用于高温、腐蚀环境下的噪音控制；泡沫消声器具有良好的吸声性能和隔声效果，适用于室内环境的噪音控制。

综上所述，消声器是一种能够降低噪音的装置，根据其工作原理、结构形式、使用环境和材料等因素的不同，可以分为吸声型和屏蔽型消声器，圆筒形、圆锥形、箱形和板形消声器，室内和室外消声器，金属、陶瓷和泡沫等材料的消声器。

在实际应用中，根据具体的噪音源和环境要求，选择合适的消声器类型和结构，才能达到最佳的噪音控制效果。
