浪涌抑制电阻阻值及功率的选择

为了避免电子电路中在开机瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC热敏电阻，能有效的抑制开机时的浪涌电流，并在完成浪涌电流抑制作用后，由于通过其电流的持续作用，功率型热敏电阻的阻值将下降的一个非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以在电源回路中使用功率型NTC热敏电阻，是抑制开机浪涌电流保护电子设备免遭破坏的最为简便而有效的措施。

功率型NTC热敏电阻器的选用原则1.电阻器的最大工作电流〉实际电源回路的工作电流2.功率型电阻器的标称电阻值R≥1.414*E/Im式中 E为线路电压 Im为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源， Im=100倍工作电流对于灯丝，加热器等回路 Im=30倍工作电流3.B值越大，残余电阻越小，工作时温升越小4.一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。

华巨电子生产的功率型防浪涌热敏电阻工3种类型如下：功率型NTC热敏电阻，主要应用于开关电源,UPS,大功率电子产品的开机防浪涌SC MF72功率型NTC热敏电阻SCD大功率型NTC热敏电阻MF74超大功率型NTC热敏电阻0.1A~11A 2A~32A 10A~36A其中SC系列为常规热敏电阻常见的有D5,D7,D9,D11,D13,D15,D20,D25系列，如5D5,5D7,5D9,10D11,10D15,5D20,5D25等具体规格型号和参数等信息参见：/ntcremin/sc.htmSCD系列是SCD系列大功率NTC热敏电阻是华巨电子工程师花费数年时间研制出来的专利产品，产品选用纳米材料等高科技产品作为原材料联合南京东南大学和理工大学等几所学校和科研院所联合研发的新一代抑制浪涌的功率型NTC热敏电阻，生产中采用新工艺新技术生产的新一代防浪涌NTC热敏电阻，SCD系列热敏电阻具有抑制浪涌能力强，最大稳态电流大，性能稳定，性价比高等特点。

浪涌抑制电阻阻值及功率的选择大功率电源，输入浪涌抑制电路一般都选择功率电阻+继电器的方式,电阻给电容充电后利用继电器短路电阻,那么电阻阻值及功率如何根据后级电流来选择?今天有套系统本来准备发货的,包装前上电试验一下,结果没工作,拆开看电阻已经炸裂了,换电阻再试验又没有问题,郁闷了,电阻的阻值及功率如何计算?greendot查看完整内容这个问题可以用仿真来探究一下，R=1K ，C=1000μF，Vac=220Vrms电压和电流波形如下：头0.5秒的：0-2秒内，平均功率15.2W，能量30.4J0-5 ，6.94W，34.7J0-10，3.55W，35.5J0-20，1.78W，35.6J至于电阻选多大功率，由王版决定。

•回复楼主••1楼•1155050•| 本网技工 (180) | 发消息 | 查看最佳答案•2011-09-26 13:43这个电阻换成压敏电阻是不是合适点？•回复1楼••2楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-26 15:044KW,这个功率等级好象没有压敏电阻吧.•回复2楼••3楼•晶纲禅诗•| 副总工程师 (7208) | 发消息 | 查看最佳答案•2011-09-26 23:44这方面王工还是缺少经验一般这个功率电阻要选“特殊”的规格品种，但似乎国内并不好找，要选耐冲击型的，有点类似“延迟保险丝”的特性。

买不到时，可选高电阻率、大截面积的电阻丝自己绕制。

实在无奈时，可以增大功率电阻的阻值与功率，并延长继电器的吸合等待时间来改善。

•回复3楼••4楼•1155050•| 本网技工 (180) | 发消息 | 查看最佳答案•2011-09-27 08:12分析的到位，大虾级别•回复4楼••5楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-27 08:25耐冲击的,我们常用的应该是线绕电阻吧?如果用电阻丝自己绕,批产这玩意也不好弄啊,我现在就是不知道应该如何选择这个功率电阻的阻值与功率.•回复5楼••6楼•3608727•| 工程师 (513) | 发消息 | 查看最佳答案•2011-09-27 10:03现在用在这个地方的电阻有很多厂家在做不是简单的线绕电阻具体材质名字我忘了一般要看功率的阻值和功率大小选择要根据你前面的保险丝以及电阻的最大冲击电流来选择的电阻的规格书上都有讲到的•回复6楼••7楼•xiaodeping•| 本网技工 (102) | 发消息 | 查看最佳答案•2011-09-27 11:37用热敏阻吧，不知道你这是多大电流和最大承受浪涌电流是多大。

抗浪涌电阻功率计算公式
随着电力设备的使用越来越广泛，电力设备的保护问题也变得越来越重要，其中抗浪涌电阻的使用就是一种非常重要的保护措施。

在电路中，抗浪涌电阻起到了限制浪涌电流的作用，从而保护电路中的电子元件。

抗浪涌电阻的功率计算是电子工程师需要掌握的重要技能之一。

下面我们来详细介绍一下抗浪涌电阻功率计算公式。

我们需要了解抗浪涌电阻的定义。

抗浪涌电阻是一种能够抵抗瞬时过电压的电阻，通常用于保护电路中的电子元件。

抗浪涌电阻的特点是具有较高的功率耗散能力和较低的阻值。

我们需要了解抗浪涌电阻功率的计算公式。

抗浪涌电阻的功率计算公式为P=I^2R，其中P为功率，I为电流，R为电阻。

在电路中，抗浪涌电阻通常会受到瞬间高电流的冲击，因此需要能够承受瞬间高功率的能力。

在实际应用中，我们需要根据电路的具体情况来选择合适的抗浪涌电阻。

抗浪涌电阻的选择应根据电路中的最大电压和最大电流来确定。

通常，选择抗浪涌电阻时应选择比电路中最大电流值大一些的电阻值，以确保抗浪涌电阻能够正常工作。

抗浪涌电阻的安装方式也会影响其功率。

抗浪涌电阻的安装位置应
尽可能靠近电源，以便于抵抗瞬间过电压。

在安装抗浪涌电阻时，还应注意保持电路的整洁和清晰，以便于维护和检修。

抗浪涌电阻的功率计算是电子工程师需要掌握的重要技能之一。

在实际应用中，我们需要根据电路的具体情况来选择合适的抗浪涌电阻，并注意抗浪涌电阻的安装位置和维护。

希望本文对您了解抗浪涌电阻功率计算有所帮助。

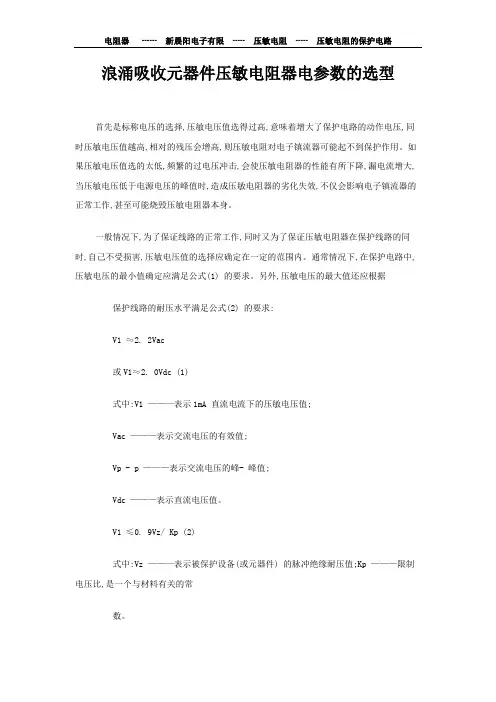

浪涌吸收元器件压敏电阻器电参数的选型首先是标称电压的选择,压敏电压值选得过高,意味着增大了保护电路的动作电压,同时压敏电压值越高,相对的残压会增高,则压敏电阻对电子镇流器可能起不到保护作用。

如果压敏电压值选的太低,频繁的过电压冲击,会使压敏电阻器的性能有所下降,漏电流增大,当压敏电压低于电源电压的峰值时,造成压敏电阻器的劣化失效,不仅会影响电子镇流器的正常工作,甚至可能烧毁压敏电阻器本身。

一般情况下,为了保证线路的正常工作,同时又为了保证压敏电阻器在保护线路的同时,自己不受损害,压敏电压值的选择应确定在一定的范围内。

通常情况下,在保护电路中,压敏电压的最小值确定应满足公式(1) 的要求。

另外,压敏电压的最大值还应根据保护线路的耐压水平满足公式(2) 的要求:V1 ≈2. 2Vac或V1≈2. 0Vdc (1)式中:V1 ———表示1mA 直流电流下的压敏电压值;Vac ———表示交流电压的有效值;Vp - p ———表示交流电压的峰- 峰值;Vdc ———表示直流电压值。

V1 ≤0. 9Vz/ Kp (2)式中:Vz ———表示被保护设备(或元器件) 的脉冲绝缘耐压值;Kp ———限制电压比,是一个与材料有关的常数。

例如:某电子镇流器的交流电压为220Vac ,那么,压敏电阻器的最小电压值应为V1 = 115 × 2 ×220V = 467 V。

按照IEC 的有关规定, 电子设备的防护等级为D 级防护, 其绝缘耐压值一般规定为115kV。

实际上,对于具体的电子镇流器产品而言,如果整流电路的脉冲耐电压为1 000 V～1 200 V ,普通0～10 KA 通流容量的压敏电阻,若Kp 值为117～118 ,通过计算,压敏电阻的最大压敏值应为V1 ≤019Vz/ K≈019 ×1200/ 117≈643 V。

因此,对于供电电压相对稳定的220Vac 电源系统的电子镇流器产品,一般选用MYG3/ 300 (压敏电压为470 V) 型的压敏电阻器。

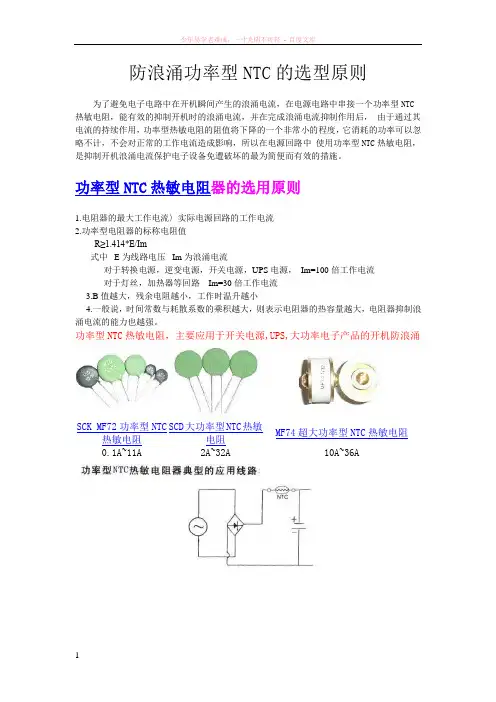

防浪涌功率型NTC的选型原则为了避免电子电路中在开机瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC 热敏电阻，能有效的抑制开机时的浪涌电流，并在完成浪涌电流抑制作用后，由于通过其电流的持续作用，功率型热敏电阻的阻值将下降的一个非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以在电源回路中使用功率型NTC热敏电阻，是抑制开机浪涌电流保护电子设备免遭破坏的最为简便而有效的措施。

功率型NTC热敏电阻器的选用原则1.电阻器的最大工作电流〉实际电源回路的工作电流2.功率型电阻器的标称电阻值R≥1.414*E/Im式中E为线路电压Im为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源，Im=100倍工作电流对于灯丝，加热器等回路Im=30倍工作电流3.B值越大，残余电阻越小，工作时温升越小4.一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。

功率型NTC热敏电阻，主要应用于开关电源,UPS,大功率电子产品的开机防浪涌SCK MF72功率型NTC热敏电阻SCD大功率型NTC热敏电阻MF74超大功率型NTC热敏电阻0.1A~11A 2A~32A 10A~36A下图为使用MF72热敏电阻前后浪涌电流得比较曲线图，虚线为使用热敏电阻前，实线为使用热敏电阻后。

随着电子产品对可靠性要求的不断提高和能源资源的日益紧缩，高可靠性和高效节能的电子产品将是未来电子产品发展的一个方向，因此在产品的电源设计上，必须要充分考虑其可靠性能和电源使用效率。

本文首先分析电子产品为什么会有开机浪涌，然后以典型的电源电路为例分析如何使用热敏电阻抑制浪涌电流，最后介绍热敏电阻在实际应用中应如何选型。

开机浪涌电流产生的原因图1是典型的电子产品电源部分简化电路，C1是与负载并联的滤波电容。

在开机上电的瞬间，电容电压不能突变，因此会产生一个很大的充电电流。

根据一阶电路零状态响应模型所建立的一阶线性非齐次方程可以求出其电流初始值相当于把滤波电容短路而得到的电流值。

防浪涌功率型NTC的选型原则为了避免电子电路中在开机瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC 热敏电阻，能有效的抑制开机时的浪涌电流，并在完成浪涌电流抑制作用后，由于通过其电流的持续作用，功率型热敏电阻的阻值将下降的一个非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以在电源回路中使用功率型NTC热敏电阻，是抑制开机浪涌电流保护电子设备免遭破坏的最为简便而有效的措施。

功率型NTC热敏电阻器的选用原则1.电阻器的最大工作电流〉实际电源回路的工作电流2.功率型电阻器的标称电阻值R≥1.414*E/Im式中E为线路电压Im为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源，Im=100倍工作电流对于灯丝，加热器等回路Im=30倍工作电流3.B值越大，残余电阻越小，工作时温升越小4.一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。

功率型NTC热敏电阻，主要应用于开关电源,UPS,大功率电子产品的开机防浪涌SCK MF72功率型NTC热敏电阻SCD大功率型NTC热敏电阻MF74超大功率型NTC热敏电阻0.1A~11A 2A~32A 10A~36A下图为使用MF72热敏电阻前后浪涌电流得比较曲线图，虚线为使用热敏电阻前，实线为使用热敏电阻后。

随着电子产品对可靠性要求的不断提高和能源资源的日益紧缩，高可靠性和高效节能的电子产品将是未来电子产品发展的一个方向，因此在产品的电源设计上，必须要充分考虑其可靠性能和电源使用效率。

本文首先分析电子产品为什么会有开机浪涌，然后以典型的电源电路为例分析如何使用热敏电阻抑制浪涌电流，最后介绍热敏电阻在实际应用中应如何选型。

开机浪涌电流产生的原因图1是典型的电子产品电源部分简化电路，C1是与负载并联的滤波电容。

在开机上电的瞬间，电容电压不能突变，因此会产生一个很大的充电电流。

根据一阶电路零状态响应模型所建立的一阶线性非齐次方程可以求出其电流初始值相当于把滤波电容短路而得到的电流值。

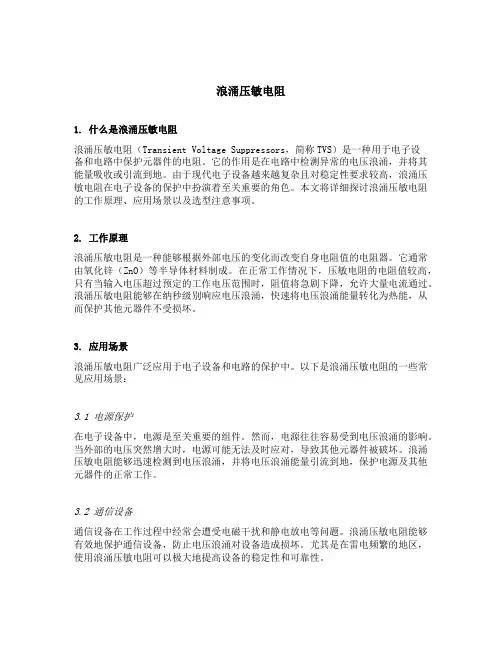

浪涌压敏电阻1. 什么是浪涌压敏电阻浪涌压敏电阻（Transient Voltage Suppressors，简称TVS）是一种用于电子设备和电路中保护元器件的电阻。

它的作用是在电路中检测异常的电压浪涌，并将其能量吸收或引流到地。

由于现代电子设备越来越复杂且对稳定性要求较高，浪涌压敏电阻在电子设备的保护中扮演着至关重要的角色。

本文将详细探讨浪涌压敏电阻的工作原理、应用场景以及选型注意事项。

2. 工作原理浪涌压敏电阻是一种能够根据外部电压的变化而改变自身电阻值的电阻器。

它通常由氧化锌（ZnO）等半导体材料制成。

在正常工作情况下，压敏电阻的电阻值较高，只有当输入电压超过预定的工作电压范围时，阻值将急剧下降，允许大量电流通过。

浪涌压敏电阻能够在纳秒级别响应电压浪涌，快速将电压浪涌能量转化为热能，从而保护其他元器件不受损坏。

3. 应用场景浪涌压敏电阻广泛应用于电子设备和电路的保护中。

以下是浪涌压敏电阻的一些常见应用场景：3.1 电源保护在电子设备中，电源是至关重要的组件。

然而，电源往往容易受到电压浪涌的影响。

当外部的电压突然增大时，电源可能无法及时应对，导致其他元器件被破坏。

浪涌压敏电阻能够迅速检测到电压浪涌，并将电压浪涌能量引流到地，保护电源及其他元器件的正常工作。

3.2 通信设备通信设备在工作过程中经常会遭受电磁干扰和静电放电等问题。

浪涌压敏电阻能够有效地保护通信设备，防止电压浪涌对设备造成损坏。

尤其是在雷电频繁的地区，使用浪涌压敏电阻可以极大地提高设备的稳定性和可靠性。

3.3 汽车电子在现代汽车中，电子设备的应用越来越广泛。

然而，汽车在行驶过程中会经历各种恶劣的环境条件，包括电压突变、电磁干扰等。

浪涌压敏电阻能够为汽车电子提供有效的过压保护，防止电压浪涌对车载电子设备的损坏。

3.4 工业控制工业控制系统中的电子设备经常面临电压波动、电磁干扰等问题。

这些问题对于工业控制系统的可靠性和稳定性来说是致命的。

浪涌抑制器件特性及选用浪涌防护器件目前在防雷浪涌过压的保护器件中主要有：防雷器、放电管、压敏电阻和半导体浪涌保护器。

在防雷器件的使用中按防护同流量能力的大小大致分为防雷器>气体放电管>压敏电阻>SAD （Surge Arrest Device ），从价格上按相同容量的防浪涌器件，SAD 的价格高于放电管，约是压敏电阻的2倍，但SAD 的响应时间最快，同时漏电流也相对较小。

以上四种防浪涌器件中，放电管和SAD 都存在有动作后的续流问题，在应用中应加以考虑。

压敏电阻压敏电阻的特性金属氧化物压敏电阻的V/I 特性曲线相似于指数函数，可简单表示为：a KV I ，其中K 为陶瓷常数，取决于压敏电阻器的制作工艺材料等，对于金属氧化物压敏电阻指数a 可大于30，压敏电阻的V/I 特性如图1：图1 压敏电阻的V/I 特性图2 压敏电阻的等效电路其中L为引线电感量，C为电容器，Rig为中间相的电阻值，Rv为理想的压敏电阻，Rb为ZnO的导通阻抗。

压敏电阻的工作电压，指在规定的工作电压时，导通电流较小，当所加电压为压敏电压的0.75倍时，压敏电阻的漏电流为uA级别，可忽略不计。

脉冲电流，一般指流通过压敏电阻电流波形为8/20us波的瞬态最大脉冲电流。

能量耐量，指压敏电阻的能够承受的最大的W。

压敏电压，指压敏电阻流通过1mA的电流时，所需能量，其计算为：⎰=10)()(t t dt t i t v加在压敏电阻上的电压。

响应时间，指压敏电阻对浪涌的响应速度，一般为皮秒到纳秒级别，可和SAD防浪涌器件做比较。

温度系数，指温度变化时压敏电阻的V/I特性随着变化，压敏电阻呈负温度特性，当温度升高时，压敏电阻的动作电压、脉冲电流、能量耐量和持续负荷都相应的降低。

压敏电阻发生浪涌过电压冲击时，在压敏电阻上测得的电压峰值既为残压，残压于压敏电压的比值，称为残压比，一般要求残压比小于3。

在实际应用中应考虑到残压对保护元件的影响。

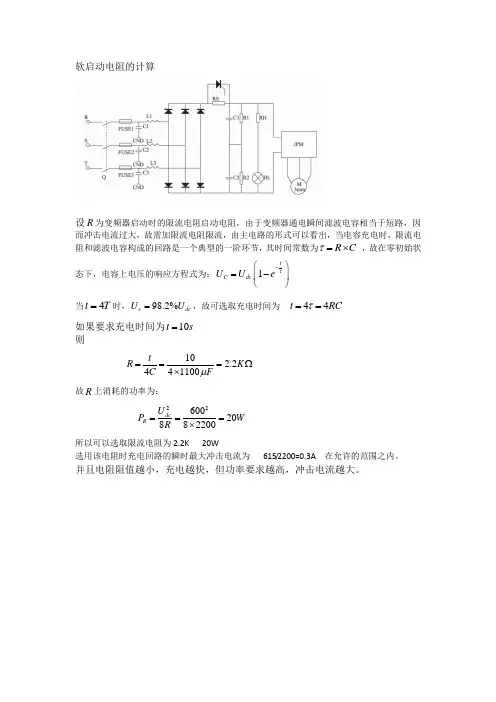

软启动电阻的计算
设R 为变频器启动时的限流电阻启动电阻，由于变频器通电瞬间滤波电容相当于短路，因而冲击电流过大，故需加限流电阻限流，由主电路的形式可以看出，当电容充电时，限流电阻和滤波电容构成的回路是一个典型的一阶环节，其时间常数为R C τ=⨯ ，故在零初始状态下，电容上电压的响应方程式为：1t C dc U U e τ
-⎛⎫=- ⎪⎝⎭
当4t T =时，98.2%c dc U U =，故可选取充电时间为 44t RC τ==
如果要求充电时间为10t s =
则
10 2.2441100t R K C F
μ===Ω⨯ 故R 上消耗的功率为：
22
60020882200
dc R U P W R ===⨯ 所以可以选取限流电阻为2.2K 20W
选用该电阻时充电回路的瞬时最大冲击电流为 615/2200=0.3A 在允许的范围之内。

并且电阻阻值越小，充电越快，但功率要求越高，冲击电流越大。

电子设备用压敏电阻器第2部分：分规范浪涌抑制型压敏电阻器1 范围本文件适用于交流或直流供电系统中电子设备用金属氧化物压敏电阻器，该压敏电阻器具有对称电压-电流特性。

这些压敏电阻器用于保护电子设备或其他浪涌敏感设备。

本文件范围内的压敏电阻器不是主要的雷电浪涌防护元件。

这些压敏电阻器具备金属化连接，通过引线或表面安装在印制电路板上。

本文件的目是对这中类型的压敏电阻器规定优先值和特性，并从总规范GB/T10193—20XX中选择适用的质量评定程序、试验和测量方法，以及给出这种类型压敏电阻器的一般性能要求。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

IEC 60062 电阻器和电容器的标志代码(Marking codes for resistors and capacitors)注：GB/T2691—2016 电阻器和电容器的标志代码(IEC 60062:2004,IDT)GB/T 2421—2020 环境试验概述和指南（IEC 60068-1:2013,IDT）IEC 60068-2-1:2007 环境试验第2-1部分：试验方法试验A ：寒冷（Environmental testing—Part 2-1：Test—Test A: Cold）注：GB/T 2423.1—2008 电工电子产品环境试验第2部分：试验方法试验A：低温（IEC 60068-2-1:2007,IDT）IEC 60068-2-2:2007 环境试验第2-1部分：试验方法试验B：干热（Environmental testing—Part 2-2：Test—Test B: Dry heat）注：GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温( IEC 60068-2-2:2007,IDT) IEC 60068-2-6:2007 环境试验第2-6部分：试验方法试验Fc：振动（正弦）（Environmental testing —Part 2-6:Test—Test FC: Vibration (sinusoidal)）注：GB/T2423.10—2019 环境试验第2部分：试验方法试验Fc：振动（正弦）( IEC 60068-2-6:2007,IDT) IEC 60068-2-20:2008 环境试验第2-20部分：试验方法Ta和Tb：具有引线的元器件可焊性和耐焊接热的试验方法(Environmental testing-Part 2-20:Tests—Test Ta and Tb: Test methods for solderability1and resistance to soldering heat of devices with leads)注：GB/T2423.28—2005 电工电子产品环境试验第2部分：试验方法试验T:锡焊(IEC 60068-2-20:1979,IDT) IEC 60068-2-27 环境试验第2-27部分：试验方法试验Ea和导则：冲击(Environmental testing —Part 2-27:Tests—Test Ea and gurdance: Shock)注：GB/T2423.5-2019 环境试验第2部分：试验方法试验Ea和导则：冲击(IEC 60068-2-27:2008,IDT)IEC 60068-2-30 环境试验第2-30部分：试验方法试验Db 循环湿热(12h+12h循环)[Environmental testing—Part 2-30 Tests —Test Db: Damp heat, cyclic(12h+12h cycle)] 注：GB/T2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）(IEC 60068-2-30:2005,IDT)IEC 60068-2-45:1980+Al:1993 基本环境试验程序，第2-45部分：试验方法试验XA和导则：在清洗剂中浸渍（Basic environmental testing procedures-Part 2-45.Tests-Test XA and guidance: Immersion in cleaning solvents)注：GB/T2423.30-2013 环境试验第2部分：试验方法试验XA和导则：在清洗剂中浸渍（IEC 060068-2-45:1980+Al:1993, IDT）IEC 60695-11-5 着火危险试验第11-5部分:试验火焰针焰试验方法装置、确认试验方法和导则(Fire hazard testing—Part 11-5:Test flames—Needle-flame test method—Apparatus, confirmatory test arrangement and guidance)注：GB/T 5169.5-2020 电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验方法和导则(IEC 60695-11-5:2016,IDT)IEC 61193-2：2007 质量评估系统第2部分：电子元器元件及包装检验用抽样方案的选择和使用（Quality assessment systems—Part 2:Selection and use of sampling plans for inspection of electronic components and packages）3 术语和定义GB/T10193—20XX界定的术语和定义适用于本文件。

热敏电阻抑制浪涌应用电路
热敏电阻抑制浪涌的应用电路通常是将热敏电阻放置在电源线路中，以限制电流的瞬时峰值。

以下是热敏电阻抑制浪涌应用电路的基本原理和步骤：
1.确定电路中的浪涌电流：浪涌电流通常是由于电源电压的突然变化或负载
的突然变化引起的。

在电源线路中，浪涌电流可能会导致电压瞬时升高，从而对电路造成损坏。

2.选择合适的热敏电阻：根据电路中的浪涌电流大小和电源电压的变化范围，
选择合适的热敏电阻。

热敏电阻的阻值会随着温度的变化而变化，因此可以在浪涌电流通过时迅速增加电阻值，从而限制电流的瞬时峰值。

3.放置热敏电阻：将热敏电阻放置在电源线路中，通常是在电源开关的后面
或负载的旁边。

这样可以在浪涌电流通过时迅速增加电阻值，从而限制电流的瞬时峰值。

4.连接电路：将热敏电阻与电源线路连接起来，确保连接可靠、牢固。

同时，
为了防止电路短路或过载，还需要在电路中添加保护元件，如保险丝或断路器。

需要注意的是，热敏电阻抑制浪涌的应用电路需要根据具体的电路和电源情况进行设计和调整。

此外，为了确保电路的安全和可靠性，还需要定期对电路进行检查和维护。

为了避免电子电路中在开机瞬间产生得浪涌电流,在电源电路中串接一个功率型NTＣ热敏电阻,能有效得抑制开机时得浪涌电流,并在完成浪涌电流抑制作用后,由于通过其电流得持续作用,功率型热敏电阻得阻值将下降得一个非常小得程度,它消耗得功率可以忽略不计,不会对正常得工作电流造成影响,所以在电源回路中使用功率型ＮTC热敏电阻,就是抑制开机浪涌电流保护电子设备免遭破坏得最为简便而有效得措施。

功率型NTＣ热敏电阻器得选用原则1、电阻器得最大工作电流〉实际电源回路得工作电流２、功率型电阻器得标称电阻值R≥１。

4１4＊E／Iｍﻫ式中 E为线路电压 Im为浪涌电流对于转换电源,逆变电源,开关电源,UPS电源, Im＝100倍工作电流对于灯丝,加热器等回路 Im＝30倍工作电流3。

B值越大,残余电阻越小,工作时温升越小4 ﻫ、一般说,时间常数与耗散系数得乘积越大,则表示电阻器得热容量越大,电阻器抑制浪涌电流得能力也越强、华巨电子生产得功率型防浪涌热敏电阻工３种类型如下:功率型NTＣ热敏电阻,主要应用于开关电源,UＰS,大功率电子产品得开机防浪涌SC MF72功率型NTC热敏电阻ＳＣD大功率型ＮTC热敏电阻MＦ74超大功率型NTC热敏电阻０、1A~11Ａ2Ａ~３2Ａ1０A～36A其中SＣ系列为常规热敏电阻常见得有D5,Ｄ7,Ｄ9,Ｄ11,Ｄ1３,D1５,D２０,D25系列,如５D5,５D７,5D9,10D11,１0Ｄ15,5D20,5Ｄ２5等具体规格型号与参数等信息参见:SCＤ系列就是SCD系列大功率NTC热敏电阻就是华巨电子工程师花费数年时间研制出来得专利产品,产品选用纳米材料等高科技产品作为原材料联合南京东南大学与理工大学等几所学校与科研院所联合研发得新一代抑制浪涌得功率型ＮＴＣ热敏电阻,生产中采用新工艺新技术生产得新一代防浪涌NTC热敏电阻,SCD系列热敏电阻具有抑制浪涌能力强,最大稳态电流大,性能稳定,性价比高等特点。

ntc热敏电阻用于抑制浪涌电流,由继电器短路热敏电阻,降低损耗。

抑制浪涌电流并降低损耗是电路设计中的一种常见策略。

在使用NTC（负温度系数）热敏电阻来抑制浪涌电流时，其基本原理是利用NTC 热敏电阻的阻值随温度升高而减小的特性。

下面是一个简单的案例描述，演示了如何使用NTC 热敏电阻来抑制继电器启动时的浪涌电流：公司名称：ElectroSafe Controls案例描述：ElectroSafe Controls 专注于电气控制系统，提供具有浪涌电流抑制功能的解决方案。

问题：该公司的客户在使用继电器时经常面临启动时的浪涌电流问题，导致设备寿命缩短和能源损耗增加。

解决方案：ElectroSafe Controls 在设计电气控制系统时引入了NTC 热敏电阻。

具体步骤如下：选择合适的NTC 热敏电阻：根据系统的电气参数和工作条件选择适当阻值和功率的NTC 热敏电阻。

串联NTC 热敏电阻：将NTC 热敏电阻串联到继电器电路中，通常安装在继电器的电源输入端。

测温控制：引入温度传感器监控NTC 热敏电阻的温度。

温度升高时，热敏电阻阻值下降。

启动时的浪涌电流抑制：在继电器启动时，由于NTC 热敏电阻的阻值较大，它将起到限流的作用，抑制启动时的浪涌电流。

稳态运行：当系统达到稳态运行后，NTC 热敏电阻的温度升高，阻值减小，从而减小了电路的整体损耗。

效果：通过引入NTC 热敏电阻，ElectroSafe Controls 成功抑制了继电器启动时的浪涌电流，降低了系统损耗，延长了设备寿命，提高了电气控制系统的可靠性和可维护性。

请注意，实际应用中需要根据具体的电路要求和工作环境来选择和配置NTC 热敏电阻。

为了避免电子电路中在开机瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC热敏电阻，能有效的抑制开机时的浪涌电流，并在完成浪涌电流抑制作用后，由于通过其电流的持续作用，功率型热敏电阻的阻值将下降的一个非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以在电源回路中使用功率型NTC热敏电阻，是抑制开机浪涌电流保护电子设备免遭破坏的最为简便而有效的措施。

功率型NTC热敏电阻器的选用原则1.电阻器的最大工作电流〉实际电源回路的工作电流2.功率型电阻器的标称电阻值R≥*E/Im式中 E为线路电压 Im为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源， Im=100倍工作电流对于灯丝，加热器等回路 Im=30倍工作电流值越大，残余电阻越小，工作时温升越小4.一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。

下图为使用MF72热敏电阻前后浪涌电流得比较曲线图，虚线为使用热敏电阻前，实线为使用热敏电阻后。

随着电子产品对可靠性要求的不断提高和能源资源的日益紧缩，高可靠性和高效节能的电子产品将是未来电子产品发展的一个方向，因此在产品的电源设计上，必须要充分考虑其可靠性能和电源使用效率。

本文首先分析电子产品为什么会有开机浪涌，然后以典型的电源电路为例分析如何使用热敏电阻抑制浪涌电流，最后介绍热敏电阻在实际应用中应如何选型。

开机浪涌电流产生的原因图1是典型的电子产品电源部分简化电路，C1是与负载并联的滤波电容。

在开机上电的瞬间，电容电压不能突变，因此会产生一个很大的充电电流。

根据一阶电路零状态响应模型所建立的一阶线性非齐次方程可以求出其电流初始值相当于把滤波电容短路而得到的电流值。

这个电流就是我们常说的输入浪涌电流，它是在对滤波电容进行初始充电时产生的，其大小取决于启动上电时输入电压的幅值以及由桥式整流器和电解电容其所形成的回路的总电阻。

图1 电源示意图假设输入电压V1为220Vac，整个电网内阻（含整流桥和滤波电容）Rs=1Ω,若正好在电源输入波形达到90度相位的时候开机，那么开机瞬间浪涌电流的峰值将达到I=220×1=311(A)。

抗浪涌贴片电阻抗浪涌贴片电阻是一种常见的电子元件，用于保护电路免受浪涌电流的破坏。

在日常生活和工业生产中，电路中常常会产生浪涌电流，这些电流可能会对电子设备和电路板造成损坏。

抗浪涌贴片电阻的主要作用就是通过限制电流的大小，保护电路的正常运行。

抗浪涌贴片电阻的工作原理是利用电阻的特性来限制电流的流动。

当电路中发生浪涌电流时，电阻会产生一定的电压降，从而限制电流的大小。

这样，即使电路中出现较大的浪涌电流，也不会对电子设备和电路板造成损坏。

抗浪涌贴片电阻通常采用SMT（表面贴装技术）工艺制造，具有体积小、重量轻、安装方便等特点。

它们通常被安装在电路板上，与其他电子元件一起工作。

在电路中，抗浪涌贴片电阻的位置通常是在电源输入端，以便最大限度地保护整个电路。

抗浪涌贴片电阻的参数包括阻值、功率、容差等。

阻值是指电阻对电流的阻碍程度，通常用欧姆（Ω）来表示。

功率是指电阻所能承受的最大功率，通常用瓦（W）来表示。

容差是指电阻阻值与标称阻值之间的允许偏差范围，通常用百分比（%）来表示。

选用抗浪涌贴片电阻时，需要根据实际需求选择适当的阻值、功率和容差。

抗浪涌贴片电阻的选择要考虑电路中的最大浪涌电流和工作电压。

通常情况下，抗浪涌贴片电阻的阻值应大于电路中的最大浪涌电流，以确保电阻能够正常限制电流。

工作电压则是指电路中的电压，抗浪涌贴片电阻应能够承受该电压，以防止电阻发生击穿。

抗浪涌贴片电阻在电子设备和电路板设计中起着重要的作用。

它们能够有效地保护电路免受浪涌电流的破坏，提高电子设备的可靠性和稳定性。

同时，抗浪涌贴片电阻的体积小、重量轻的特点也使得它们在电子设备中占据很小的空间，方便安装和布局。

抗浪涌贴片电阻是一种重要的电子元件，用于保护电路免受浪涌电流的破坏。

它们通过限制电流的大小，保护电子设备和电路板的正常运行。

在选择和应用抗浪涌贴片电阻时，需要考虑电路中的最大浪涌电流和工作电压，并选择适当的阻值、功率和容差。

抗浪涌贴片电阻的应用能够提高电子设备的可靠性和稳定性，为我们的生活和工作带来便利。
