第十五章《电功与电热》单元检测

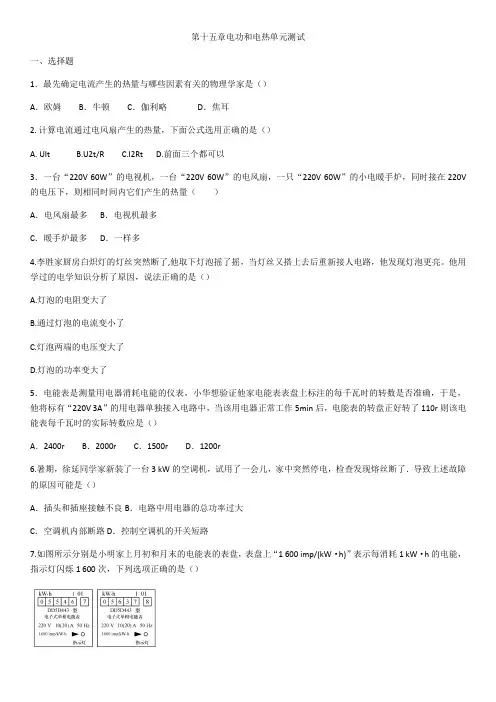

第十五章电功和电热单元测试一、选择题1．最先确定电流产生的热量与哪些因素有关的物理学家是（）A．欧姆B．牛顿C．伽利略D．焦耳2. 计算电流通过电风扇产生的热量，下面公式选用正确的是（）A. UItB.U2t/RC.I2RtD.前面三个都可以3．一台“220V 60W”的电视机，一台“220V 60W”的电风扇，一只“220V 60W”的小电暖手炉，同时接在220V 的电压下，则相同时间内它们产生的热量（）A．电风扇最多B．电视机最多C．暖手炉最多D．一样多4.李胜家厨房白炽灯的灯丝突然断了,他取下灯泡摇了摇，当灯丝又搭上去后重新接人电路，他发现灯泡更亮。

他用学过的电学知识分析了原因，说法正确的是（）A.灯泡的电阻变大了B.通过灯泡的电流变小了C.灯泡两端的电压变大了D.灯泡的功率变大了5．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r6.暑期，徐延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了．导致上述故障的原因可能是（）A．插头和插座接触不良B．电路中用电器的总功率过大C．空调机内部断路D．控制空调机的开关短路7.如图所示分别是小明家上月初和月末的电能表的表盘，表盘上“1 600 imp/(kW·h)”表示每消耗1 kW·h的电能，指示灯闪烁1 600次，下列选项正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911 kW·hC．小明家干路中的电流不得超过10 AD．断开其他用电器，只让电饭锅单独工作2 min，指示灯闪烁32次，此时电饭锅的功率为600 W8．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（）A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．两灯均正常发光时，甲灯的功率等于乙灯的功率C．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度9．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

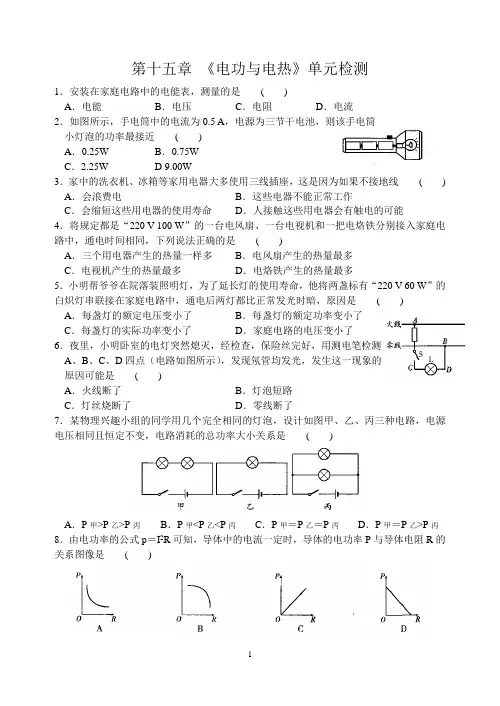

第十五章《电功与电热》单元检测1．安装在家庭电路中的电能表，测量的是( )A．电能B．电压C．电阻D．电流2．如图所示，手电筒中的电流为0.5 A，电源为三节干电池，则该手电筒小灯泡的功率最接近( )A．0.25W B．0.75WC．2.25W D 9.00W3．家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线( ) A．会浪费电B．这些电器不能正常工作C．会缩短这些用电器的使用寿命 D．人接触这些用电器会有触电的可能4．将规定都是“220 V 100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是( )A．三个用电器产生的热量一样多 B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多5．小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220 V 60 W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是( )A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了C．每盏灯的实际功率变小了D．家庭电路的电压变小了6．夜里，小明卧室的电灯突然熄灭，经检查，保险丝完好，用测电笔检测A、B、C、D四点（电路如图所示），发现氖管均发光，发生这一现象的原因可能是( )A．火线断了B．灯泡短路C．灯丝烧断了D．零线断了7．某物理兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是( )A．P甲>P乙>P丙B．P甲<P乙<P丙C．P甲＝P乙＝P丙D．P甲＝P乙>P丙8．由电功率的公式p＝I2R可知，导体中的电流一定时，导体的电功率P与导体电阻R的关系图像是( )9．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V 8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定10．标有“6V 6 W"“6V 3W”的灯泡L1、L2，串联接在某电源上，设灯丝的电阻不变，则( )A．通过灯L1、L2的电流之比为1：2B．灯L、L2两端的电压之比为2：1C．电源电压为9V时，只有灯L2能正常发光D．电源电压为9V时，灯L1、L2都恰能正常发光11.在空调、洗衣机、电视机和电冰箱四种家电中，额定功率最接近1 kW的是_______．12．家庭电路的用电器之间是_______联的，电风扇工作时把电能转化为_______能，白炽灯用久了会发暗，其原因之一是钨丝先升华后又_______在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率变_______．13．一台电动机正常工作时，两端的电压为220 V，通过线圈的电流为10 A，若此线圈的电阻为2 Ω，那么它的电功率是_______W，这台电动机1 min内产生的热量是_______J．这台电动机的效率是_______．14．学校楼道照明灯泡经常烧坏，科技小组的成员经多次测量，测得照明电路最高电压达到了250V．若使用的灯泡上都标有“220V 60W”的字样，为了延长灯泡的使用寿命，他们将一个定值电阻与灯泡_______联，定值电阻的阻值至少为_______Ω．15．今年6月，我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率之比，小明家需要一台制冷量为3200 W的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为_______W；若选“能效比”为4.0的空调，工作th将比原空调节约电能_______kW．h．16．手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数．容量的单位通常为“毫安时”(符号mAh)．小强同学的爸爸使用的可充电电池所标的电压是3.6 V，容量是1500 mAh，这种电池一次充电最多可储存的能量为_______J．使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为_______W.17．某电饭锅内有R0＝44 Ω、R＝2156 Ω的两根电热丝，将它接入电路，如图所示．当S分别置于“1”挡和“2”挡时，_______挡是保温状态；当S接“2”挡时，电路中的电流大小是_______A，通电100 s电路产生的热量是_______J．18．在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是_______，若电源电压为3V，灯泡的规格均为“2.2 V 0.22 A”，则每个灯泡的电阻是_______Ω，每个灯泡的实际功率是_______W．19．两定值电阻R A和R B中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_______W，通电一段时间后，R A和R B产生的热量之比是_______．20．如图所示电路，电源电压不变，调节滑动变阻器，电流表示数由0.1 A变为0.3 A时，电压表示数也随之变化了2V，此时，滑动变阻器R消耗的电功率为0.9 W，则定值电阻R0＝_______Ω，电源电压U＝_______V．21.请将图中的“光控开关”“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．22．周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际功率，已知电热水壶的铭牌为“220V 1000W”．(1)根据表盘示意图，可知小华家累计用电为_______kW．h：(2)在测量电热水壶的实际功率时，小华首先进行的操作是_______，接着观察到电能表的指示灯在3 min内闪烁80次，则电热水壶实际功率是_______W，这表明电热水壶的实际工作电压_______（填“大于”“小于”或“等于”）额定电压．23．如图所示是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R，合上开关后，通过它们的_______相同；若两瓶中盛有质量、初温均相同的同种液体，经过相同时间后_______（填“甲”或“乙”）瓶里液体的温度更高．24．小强同学要测量额定电压为2.5 V小灯泡的功率：(1)连接的不完整实物电路如图甲所示．请用笔画线代替导线，完成实物电路的连接．(2)检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是_______．(3)排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向_______（填“A”或“B”）端移动，使电压表的示数为_______V．(4)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是_______W．观察图丙所示的，I－U图像不是直线的原因是_______．(5)若想接着探究电流与电压的关系，需要补充的实验器材是_______．(6)整理器材时发现滑动变阻器的PB部分比PC部分热，原因是_____________________. 25．小丽家电热淋浴器的额定功率为2000 W，水箱最多可容纳50 kg水，注满水的淋浴器连续正常加热40 min，淋浴器上温度计示数由22℃上升到42 ℃[c水＝4.2×103 J/( kg．℃)]．求：(1)此过程水箱中水吸收的热量；(2)该电热淋浴器加热时的热效率．26．如图所示电路，R0的阻值为6Ω，R2的阻值为R1的2倍，只闭合开关S0时，电流表的示数为1A；开关都闭合时电流表的示数为3A．求：(1)只闭合S0时R0两端的电压；(2)开关都闭合时R1的电功率.参考答案1.A2.C3.D4.D5.C6.D7.B8.C9.A10.C 11．空调12．并机械凝华小13．2200 1.2×10490.9% 14．串110 15．1000 0.2 16．1.944×104 1.08 17．1 5 1.1×10518．串联100.225 19．0.6 1：2 20．10 621.如图所示22.(1)958.0(2)关闭其他用电器1000等于23．电流和通电时间乙24(1)如图所示(2)灯泡处断路(3)B 2.5 (4)0.75 灯丝的电阻随温度的升高而增大(5)定值电阻(6)PB部分和PC部分串联，电流相等，PB部分比PC部分的电阻大，根据焦耳定律Q＝I2Rt，在通电相同的条件下，PB部分产生的热量较多，所以较热25(1)4.2×106 J (2)87.5%26.(1)6V；(2)24W．。

部编苏科版九年级全册物理第十五章电功和电热单元检测一、单选题1.某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（）A. 家用空调机B. 电视机C. 家用洗衣机D. 电风扇2.在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座3.（2017•内江）对家庭电路的安装过程，下列要求正确的是（）A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装B. 控制各灯具的开关都应装在零线上C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D. 三孔插座有时不需要接地4.随着社会的不断进步，电气化程度越来越高，下列说法正确的是（）A. 可将湿衣服晾在电线上B. 保险丝熔断后，可用铜丝代替C. 因用电引起火灾，应先切断电源D. 使用试电笔时，手可以接触试电笔笔尖金属体5.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化．下列说法正确的是（）A. 通电一段时间后，左边液面高度比右边高，说明电流通过R1产生的热量比R2少B. 通电一段时间后，R1产生的热量等于R2、R3产生的热量之和C. 该实验装置是为了探究电流产生的热量与电流的关系D. R3在本实验中主要起到分流的作用，在此实验过程中不会发热6.L1、L2两盏电灯的额定电压相同，均为U，额定功率，把它们接入电源电压为U的电路中,设灯丝电阻不变。

则下列说法中不正确的是（）A.两灯串联使用时,实际功率P1＜P2B.两灯并联使用时,实际功率P1＞P2C.串联时两灯消耗的总功率P总＜D.并联时两灯消耗的总功率P总＜7.如图所示，当开关S闭合后，发现电压表示数等于零，对于这个现象，下列肯定错误的是（）A. L1灯的灯丝烧断B. L1灯被短路C. L2灯的灯丝烧断D. 电压表内部断路二、多选题8.如图所示的用电器中，利用电流热效应工作的是（）A. 电视机B. 电水壶C. 计算器D. 台灯9.关于家庭电路和安全用电，下列说法正确的是（）A. 家庭电路中的保险丝熔断，一定是发生了短路B. 家用电能表上的示数显示了家庭用电的总功率C. 家庭电路中，工作的用电器越多，总电流越大D. 电冰箱、洗衣机等家用电器的金属外壳应该用导线接地10.当电路中有电时，如图中，正常情况下会发生触电事故的（请同学们千万不要尝试做本实验）是( )A. B. C. D.三、填空题11.小红家1月1日电能表读数为9001.2kW·h,2月1日电能表读数如图所示，则1月份他家用电量是________ kW·h；她家有一个“220V 2000W”的电热水器，若该热水器单独正常工作0.5小时则应消耗________ 度电，这段时间内电能表转盘应转动________ r.12.两个电路元件甲和乙中的电流与电压的关系如图所示．能说明电流与电压成正比关系的是甲（填“甲”或“乙”）图象．现将元件甲、乙串联后接在电路中，电路中的电流为0.2A，则整个电路消耗的总功率是________ W，此时电路两端的总电压等于________ V．13.某电能表上标有“220V 10A 3000R/kW•h”字样，当家用电器全部工作时，该表1min转了60转，由此可估算出该家所有用电器的总功率为________ W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________ W以下的用电器．14.如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来．甲图产生的原因是：________ ；乙图产生的原因是：________ ．15.某定值电阻两端的电压由1V增加至4V时，电流变化了0.5A，则该定值电阻的阻值为________Ω，该电阻的功率变化了________W。
