bpsk调制及解调原理实验报告
BPSK 调制及解调原理实验报告
一、实验目的
本次实验旨在深入理解 BPSK（Binary Phase Shift Keying，二进制相移键控）调制及解调的原理，通过实际操作和观察实验结果，掌握
BPSK 信号的产生、传输和恢复过程，以及分析其性能和特点。

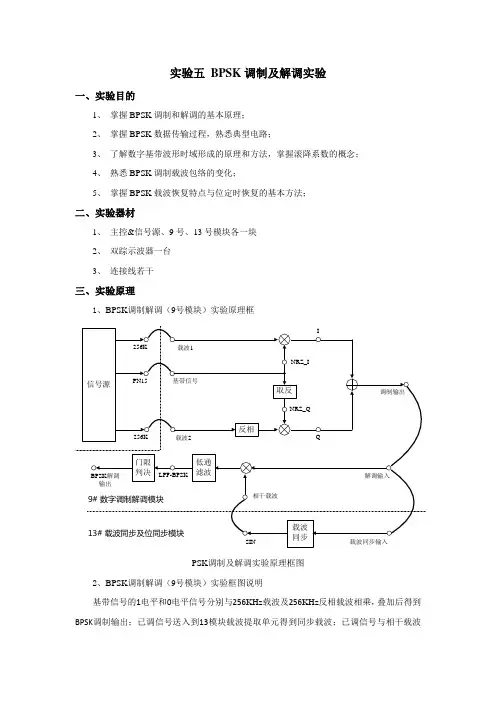

二、实验原理
（一）BPSK 调制原理
BPSK 是一种最简单的相移键控调制方式，它使用两个相位（通常为 0 和 π）来表示二进制数字信息。在 BPSK 中，当输入的二进制数字为“0”时，载波的相位为 0；当输入的二进制数字为“1”时，载波的相位为 π。
假设输入的二进制序列为 ｛b_n}，载波信号为 cos(2πf_ct)，则
BPSK 调制后的信号 s(t) 可以表示为：
s(t) ＝ b_n cos(2πf_ct ＋ φ_n)
其中，φ_n ＝ 0 当 b_n ＝ 0，φ_n ＝ π 当 b_n ＝ 1。
（二）BPSK 解调原理 BPSK 的解调通常采用相干解调的方法。相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。接收信号与本地载波相乘后，通过低通滤波器滤除高频分量，得到包含原始信息的基带信号。
假设接收信号为 r(t) ＝ s(t) ＋ n(t)，其中 n(t) 为加性高斯白噪声。本地载波为 cos(2πf_ct)，相乘后的信号为：
r(t) cos(2πf_ct) ＝ s(t) ＋ n(t) cos(2πf_ct)
＝ b_n cos(2πf_ct ＋ φ_n) ＋ n(t) cos(2πf_ct)
＝ 1/2 b_n 1 ＋ cos(2φ_n) ＋ n(t) cos(2πf_ct)
经过低通滤波器后，滤除高频分量，得到：
y(t) ＝ 1/2 b_n 1 ＋ cos(2φ_n)
当 φ_n ＝ 0 时，y(t) ＝ b_n；当 φ_n ＝ π 时，y(t) ＝ b_n。通过判决电路，根据 y(t) 的正负来恢复出原始的二进制数字信息。
三、实验仪器和设备
1、 信号源产生模块
2、 BPSK 调制模块
3、 信道传输模块（模拟加性高斯白噪声信道）
4、 BPSK 解调模块
5、 示波器 6、 频谱分析仪
四、实验步骤
1、 连接实验设备，按照实验原理图搭建实验系统。
2、 设置信号源产生模块，产生一定速率的二进制数字序列。
3、 观察 BPSK 调制模块输出的调制信号，使用示波器测量其波形和频谱。
4、 在信道传输模块中设置合适的噪声参数，模拟信道中的噪声干扰。
5、 观察 BPSK 解调模块输出的解调信号，使用示波器测量其波形，并与原始的二进制数字序列进行对比。
6、 使用频谱分析仪测量解调后的信号频谱，分析其频谱特性。
五、实验结果与分析
（一）BPSK 调制信号的波形和频谱
通过示波器观察到的 BPSK 调制信号的波形呈现出周期性的变化，其相位根据输入的二进制数字在 0 和 π 之间切换。在频谱上，BPSK 调制信号的频谱主要集中在载波频率附近，并且具有一定的带宽。
（二）BPSK 解调信号的波形和误码率 在不同的噪声强度下，解调后的信号波形会出现不同程度的失真。随着噪声强度的增加，误码率也逐渐增大。通过对解调后的二进制数字序列与原始序列进行对比和统计，可以计算出误码率。
（三）解调信号的频谱分析
解调后的信号频谱与调制信号的频谱相比，高频分量明显减少，主要集中在低频部分，符合基带信号的频谱特性。
六、实验中遇到的问题及解决方法
1、 问题：在实验过程中，调制信号的波形不稳定，出现抖动现象。
解决方法：检查连接线路是否松动，重新连接并确保接触良好。
2、 问题：解调后的信号误码率过高。
解决方法：调整信道中的噪声参数，降低噪声强度；检查本地载波的频率和相位是否与发送端完全一致，进行校准和优化。
七、实验总结
通过本次 BPSK 调制及解调原理实验，我们深入理解了 BPSK 调制和解调的工作原理和过程。通过实际操作和观察实验结果，我们对
BPSK 信号的波形、频谱特性以及在噪声环境下的性能有了更直观的认识。同时，在实验中遇到的问题也让我们学会了如何分析和解决实际的通信系统中的故障。这为今后进一步学习和研究更复杂的数字调制解调技术打下了坚实的基础。 未来，我们可以进一步研究如何提高 BPSK 系统的抗噪声性能，以及探索其在实际通信系统中的应用和优化。同时，还可以将 BPSK 与其他调制方式进行比较和结合，以满足不同通信场景的需求。
