井下变电所检修措施

  • 格式：doc
  • 大小：52.00 KB
  • 文档页数：15

井下变电所检修措施

山西翼城首旺煤业有限责任公司

井下变电所高压配电装置检修

安全技术措施

机电科

2016年8月26日

井下变电所检修措施

会审人员签字

职务或单位 意 见 签 字 时 间

矿 长

总工程师

安全矿长

生产矿长

机电矿长

技术矿长

机电副总

调 度 室

安 全 科

技 术 科

通 风 科

监 控 室

机 电 科

机电一队

编 制 人 井下变电所检修措施

井下变电所高压配电装置检修安全技术措施

为保证我矿井下供电系统的安全可靠正常运行，决定将井下中央变电所、1#变电所、2#变电所高压配电装置进行分段停电检修，为保证检修期间安全，严格落实风险预控管理，保证人、机、物的安全，特拟订本措施并成立检修小组。

1、检修时间

2016年9月5日8点班、4点班、0点班

2、检修地址

2#变电所、1#变电所、中央变电所

3、检修领导小组组织机构

组 长：宋殿勇（4点班）

副 组 长：孙殿喜（8点班）、卢 涛（0点班）

施工负责人：高红星（8点班）

技术负责人：宋恰巧（4点班）

4、检修步骤

2#变电所→1#变电所→中央变电所

5、检修内容

（1）2#采区变电所8#、13#高压配电装置负荷侧互换，负荷调整。

（2）高压配电装置隔爆面可否圆满，内部接线可否牢固无毛刺，线号标号清楚，机械闭锁装置有效。操作机构可否灵便、可靠，触头行程可否吻合规定。高压配电装置进出的电源线及负荷线导电螺栓可否紧固。 井下变电所检修措施

（3）检查变压器高、低压侧进出线导电螺栓可否紧固，隔爆面可否吻合隔爆要求。

（4）对高压配电装置、变压器、电缆绝缘进行摇测。

（5）检查高压配电装置及变压器接线腔内可否干燥并办理（用干布擦拭），并更换干燥剂。

6、施工前准备

（1）参加检修人员必定学习本措施，严格依照措施要求进行检修作业。

（2）在开关检查保护从前，必定清楚设施情况，并早先把备件准备好，且施工负责人应检查安全设施可否齐全等。

（3）所用的专用绝缘用具、工具必定提前检查，保证圆满，方可使用。并佩带便携式瓦检仪。

（4）各掘进工作面局部通风机必定保证自动切换装置矫捷可靠。

7、检修技术措施

（1）2#变电所一回路停电程序及操作步骤

①所有参加检修人员8：00从前到达检修地址待命。

②2#变电所施工人员检查各掘进工作面风机运行情况，确认正常后，将风机切换至备用风机并报告调换室。

③确认备用风机运行正常；

④将2#变电所一回路各低压馈电分闸断开，并将隔走开关打到停电地址； 井下变电所检修措施

⑤将2#变电所6KV一回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；

⑥将2#变电所1#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌；

⑦将1#变电所2#高压配电装置（2#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌，由值班员看守；

⑧检查、安全确认2#变电所15#高压配电装置联系开关小车可否在拉开地址、并悬挂“有人工作、严禁合闸”牌。

⑨检查2#变电所瓦斯浓度不高出0.5％，方可开始进行作业。打开2#变电所1#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。

⑩对2#变电所一回路电气设施进行检查保护，检查保护前必定对电气设施验电、放电。

（2）2#变电所一回路送电程序及操作步骤

①施工负责人确认一回路上的所有开关、电缆的检查保护达成后报告矿调换室，报告检修情况和2#变电所6KV一回路准备送电情况。由施工负责人联系各采掘队组可否可以送电，安全确认后做好恢复2#变电所6KV一回路供电的准备。

②确认一回路的所有电气设施具备送电的条件后；

施工负责人通知1#变电所值班电工对2#高压配电装置井下变电所检修措施

(2#变电所6KV一回路)送电；

2#变电所1#高压配电装置（6KV一回路总开）送电；

2#变电所一回路各负荷高压配电装置送电；

2#变电所一回路各低压馈电送电。

③送电后如有异常，马上停电办理。

④2#变电所一回路送电达成且运行正常后，报告矿调换室。

⑤对二回路送电程序及操作步骤参照一回路。

⑥对1#变电所，中央变电所检查保护时，送电程序及操作步骤参照2#变电所。

（3）2#变电所二回路停电程序及操作步骤

将2#变电所二回路各低压馈电分闸断开，并将隔走开关打到停电地址；

将2#变电所6KV二回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；

将2#变电所2#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌；

④将1#变电所7#高压配电装置（2#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌，由值班员看守；

⑤检查、安全确认2#变电所15#高压配电装置联系开关小车可否在拉开地址、并悬挂“有人工作、严禁合闸”牌。

⑥检查2#变电所瓦斯浓度不高出0.5％，方可开始进行井下变电所检修措施

作业。打开2#变电所2#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。

⑦对2#变电所二回路电气设施进行检查保护，检查保护前必定对电气设施验电、放电。

（4）2#变电所二回路送电程序及操作步骤

①施工负责人确认二回路上的所有开关、电缆的检查保护达成后报告矿调换室，报告检修情况和2#变电所6KV二回路准备送电情况。由施工负责人联系各采掘队组可否可以送电，安全确认后做好恢复2#变电所6KV二回路供电的准备。

②确认二回路的所有电气设施具备送电的条件后；

施工负责人通知1#变电所值班电工对7#高压配电装置(2#变电所6KV二回路)送电；

2#变电所2#高压配电装置（6KV二回路总开）送电；

2#变电所二回路各负荷高压配电装置送电；

2#变电所二回路各低压馈电送电。

③送电后如有异常，马上停电办理。

④2#变电所二回路送电达成且运行正常后，报告矿调换室。

（5）1#变电所一回路停电程序及操作步骤

①所有参加检修人员到达检修地址，做好检修准备。

②将1#变电所一回路各低压馈电分闸断开，并将隔走开关打到停电地址； 井下变电所检修措施

将1#变电所6KV一回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；

④将1#变电所1#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌；

⑤将中央变电所4#高压配电装置（1#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌，由值班员看守；

⑧检查、安全确认1#变电所5#高压配电装置联系开关小车可否在拉开地址、并悬挂“有人工作、严禁合闸”牌。

⑨检查1#变电所瓦斯浓度不高出0.5％，方可开始进行作业。打开1#变电所1#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。

⑩对1#变电所一回路电气设施进行检查保护，检查保护前必定对电气设施验电、放电。

（6）1#变电所一回路送电程序及操作步骤

①施工负责人确认一回路上的所有开关、电缆的检查保护达成后报告矿调换室，报告检修情况和1#变电所6KV一回路准备送电情况。由施工负责人联系各采掘队组可否可以送电，安全确认后做好恢复1#变电所6KV一回路供电的准备。

②确认一回路的所有电气设施具备送电的条件后；

施工负责人通知中央变电所值班电工对4#高压配电装井下变电所检修措施

置(1#变电所6KV一回路)送电；

1#变电所1#高压配电装置（6KV一回路总开）送电；

1#变电所一回路各负荷高压配电装置送电；

1#变电所一回路各低压馈电送电。

③送电后如有异常，马上停电办理。

④1#变电所一回路送电达成且运行正常后，报告矿调换室。

（7）1#变电所二回路停电程序及操作步骤

将1#变电所二回路各低压馈电分闸断开，并将隔走开关打到停电地址；

将1#变电所6KV二回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；

将1#变电所2#高压配电装置一回路总开分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌；

④将中央变电所6#高压配电装置（2#变电所6KV一回路)分闸断开，并拉开高压配电装置小车，悬挂“有人工作、严禁合闸”牌，由值班员看守；

⑤检查、安全确认2#变电所5#高压配电装置联系开关小车可否在拉开地址、并悬挂“有人工作、严禁合闸”牌。

⑥检查1#变电所瓦斯浓度不高出0.5％，方可开始进行作业。打开1#变电所2#高压配电装置进线电源接线腔，对接线柱进行验电（并确认无电再进行操作）、放电、挂接地线（先接接地端，再接接线柱）。 井下变电所检修措施

⑦对1#变电所二回路电气设施进行检查保护，检查保护前必定对电气设施验电、放电，挂接地。

（8）1#变电所二回路送电程序及操作步骤

①施工负责人确认二回路上的所有开关、电缆的检查保护达成后报告矿调换室，报告检修情况和1#变电所6KV二回路准备送电情况。由施工负责人联系各采掘队组可否可以送电，安全确认后做好恢复1#变电所6KV二回路供电的准备。

②确认二回路的所有电气设施具备送电的条件后；

施工负责人通知1中央变电所值班电工对6#高压配电装置(1#变电所6KV二回路)送电；

1#变电所9#高压配电装置（6KV二回路总开）送电；

1#变电所二回路各负荷高压配电装置送电；

1#变电所二回路各低压馈电送电。

③送电后如有异常，马上停电办理。

④1#变电所二回路送电达成且运行正常后，报告矿调换室。

（9）中央变电所一回路停电程序及操作步骤

①所有参加检修人员到达检修地址，做好检修准备。

②将中央变电所一回路各低压馈电分闸断开，并将隔走开关打到停电地址；

将中央变电所6KV一回路各负荷高压配电装置分闸断开，并拉开高压配电装置小车；

④将中央变电所1#高压配电装置一回路总开分闸断开，

合集下载

检修变电所安全注意事项

检修变电所安全注意事项

第 1 页 共 3 页 检修变电所安全注意事项

检修变电所是一个非常重要的工作，需要严格遵循安全注意事项，以下是检修变电所的一些安全注意事项：

1.佩戴个人防护装备：检修变电所时，工作人员应佩戴合适的个人防护装备，如安全帽、护目镜、防护手套、防静电鞋等。这些装备可以在一定程度上提供保护，减少意外伤害的发生。

2.合理规划工作步骤：在检修变电所之前，需制定详细的工作计划，并合理规划工作步骤。严禁临时变更计划，以免造成混乱和意外伤害的发生。

3.确保供电可靠：检修变电所时，需确保供电可靠，及时对变电设备进行检测和维护。只有在保证供电可靠的情况下，才能进行其他检修工作。

4.遵守操作规程：检修变电所时，需遵守相应的操作规程和安全操作规范。禁止操作人员违规操作、乱动设备，以免引发事故。

5.室内作业注意安全：室内检修变电所时，需注意室内通风和通气，确保空气流通。禁止在室内吸烟或使用明火，以避免引发火灾。

6.防止触电：在检修变电所时，工作人员应绝对禁止触摸带电设备。如果需要进行检修，必须事先切断供电，做好接地工作，确保安全。 第 2 页 共 3 页 7.禁止漏电工作：在检修变电所时，工作人员应注意插头是否完好无损，避免漏电。如果发现插头有损坏或其他问题，应及时更换。

8.防护设施完善：检修变电所周围应设置合理的防护设施，如警示标志、警示灯和防护栏等，以提醒他人远离危险区域。

9.严禁携带易燃、易爆物品：在检修变电所时，严禁携带易燃、易爆物品进入。这些物品的存在将会增加火灾和爆炸的风险。

10.紧急救援预案：检修变电所时，应制定详细的紧急救援预案，明确各种紧急情况下的应对措施，提前准备好相应的救援设备和器材。

11.人员密集区域禁止操纵机械设备：在变电所内，人员密集区域应禁止操纵机械设备，以避免发生人员伤亡事故。

12.设备维护人员要经过专业培训：进行变电所设备维护的人员应经过相应的资质认证和专业培训，具备相应的知识和技能，做到技术过硬。

检修、清扫母线排措施

检修、清扫母线排措施

6KV变电所、中央变电所检修、清扫

高压开关柜母线排安全技术措施

一、劳动组织：

1、技术负责人：靳友国 郝世炜

2、现场工作负责人：他永胜 柴长清 安全负责人：他永胜 柴长清

3、参加班组：井上电工组 井下电工组

二、工作内容

6KV变电所、中央变电所检修、清扫母线排。

三、限电措施：

为保证检修期间井上下供电系统安全运行，需采取限电措施，停电期间，主井、风选车间不得启动；井下综采工作面、各掘进头不得工作；副井不得搞大件；机修车间不得试验大功率设备。

四、施工步骤：

1、检修、清扫6KV变电所Ⅱ段母线、中央变电所Ⅰ段母线。

（1）、检修电工联系6KV变电所，讲明采区变电所需合母联，6KV变电所联系11万站，说明情况，由11万站先合母联，采区变电所合母联（210#高爆开关）。

（2）、停中央变电所107#（1#进线）、108#（2#进线）高压柜，分6KV变电所6203#（3#进线）、6205#（4#进线）高压柜。

（3）、拉出6KV变电所6209#(PT柜)手车，6202#至6218#高压柜断路器拉出，拉出中央变电所109#（1#PT柜）手车。

（4）、井上电工检修6KV变电所Ⅱ段母线，井下电工检修中央变电所Ⅰ段母线。

（5）、当检修工作完毕，合6KV变电所6203#（3#进线）、6205#（4#进线）高压柜，将PT柜手车推到工作位置，其他井上下开关依次送电。

（6）、采区变电所断开母联（210#高爆开关），然后11万站断开母联。操作过程中，双方人员要联系清楚，确认无误后，方可进行合、分母联操作。 2、检修、清扫6KV变电所Ⅰ段母线、中央变电所Ⅱ段母线。

（1）、检修电工联系6KV变电所，讲明采区变电所需合母联，6KV变电所联系11万站，说明情况，由11万站先合母联，中央变电所合母联（110#高压开关），采区变电所合母联（210#高爆开关）。

（2）、合中央变电所120#高压柜（清水泵房1#进线），停101#高压柜（清水泵房2#进线）并拉出手车

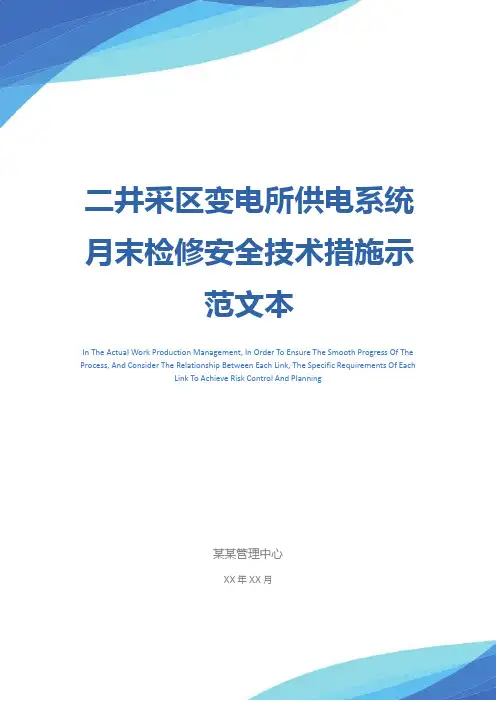

二井采区变电所供电系统月末检修安全技术措施示范文本
