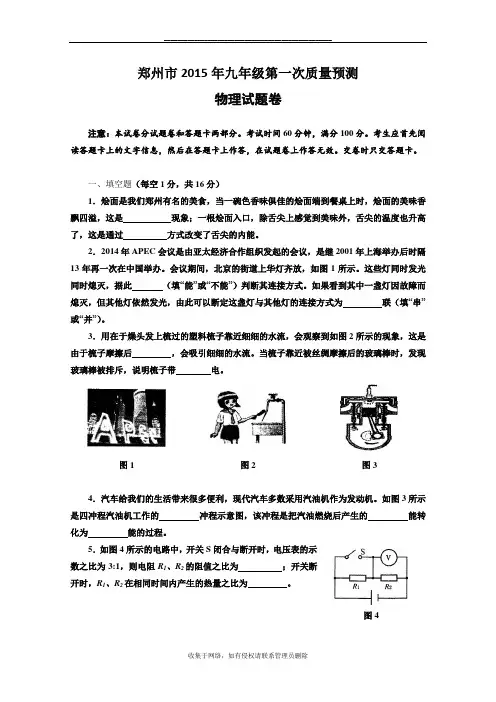

20XX年九年级第一次质量预测

物理试题卷

注意：本试卷分试题卷和答题卡两部分。考试时间60分钟，满分100分。考生应首先阅

读答题卡上的文字信息，然后在答题卡上作答，在试题卷上作答无效。交卷时只交答题卡。

一、填空题（每空1分，共16分）

1．烩面是我们郑州有名的美食，当一碗色香味俱佳的烩面端到餐桌上时，烩面的美味香飘四溢，这是 现象；一根烩面入口，除舌尖上感觉到美味外，舌尖的温度也升高了，这是通过 方式改变了舌尖的内能。

2．20XX年APEC会议是由亚太经济合作组织发起的会议，是继20XX年上海举办后时隔13年再一次在中国举办。会议期间，北京的街道上华灯齐放，如图1所示。这些灯同时发光同时熄灭，据此 （填“能”或“不能”）判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他灯依然发光，由此可以断定这盏灯与其他灯的连接方式为 联（填“串”或“并”）。

3．用在于燥头发上梳过的塑料梳子靠近细细的水流，会观察到如图2所示的现象，这是由于梳子摩擦后 ，会吸引细细的水流。当梳子靠近被丝绸摩擦后的玻璃棒时，发现玻璃棒被排斥，说明梳子带 电。

图1 图2 图3

4．汽车给我们的生活带来很多便利，现代汽车多数采用汽油机作为发动机。如图3所

示是四冲程汽油机工作的 冲程示意图，该冲程是把汽油燃烧后产生的 能

转化为 能的过程。

5．如图4所示的电路中，开关S闭合与断开时，电压表的示数

之比为3:1，则电阻R1、R2的阻值之比为 ；开关断开时，

R1、R2在相同时间内产生的热量之比为 。

图4 6．在综合实践活动课上，小明设计了如图5所示的模拟调

光灯电路，此电路中电源电压不变，灯泡L标有“6V 3W”字样，

将滑动变阻器R的滑片P置于最右端，闭合开关，电压表和电

流表示数分别为5V和0.4A；移动滑片P至某一位置，电压表

和电流表示数分别为2V和0.5A。则灯泡L正常发光时的电

阻是 Ω；电源的电压为 V；滑动变阻器R的

滑片P在最右端时，灯泡L的实际功率为 W。

7．两根平行导线通电后，会出现如图6（甲）所示的

现象（图中实线、虚线分别表示通电前、后的情况）。由

此可以推断：在图6（乙）所示的电路中，当开关S闭合

时，螺线管的长度会 （选填“变长”或“变短”，

不考虑摩擦力）。你判断的依据是： 。

二、选择题（单项选择，每小题3分，共24分）

8．下面对各用电器工作时电流值的估计，最接近真实情况的是

A．教室里一根电棒工作时的电流为200mA

B．夏天，教室里空调制冷工作时的电流为1A

C．电子手表正常工作时的电流为l0mA

D．一台电风扇正常工作时的电流时1.5A

9．关于温度、比热容、热量、内能，以下说法正确的是

A．一个物体吸收了热量，它的温度一定会升高

B．一块0℃的冰有内能，它的分子仍在运动

C．一个物体温度降低了，一定是放热了

D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小

10．关于电流表和电压表的使用，下列说法错误的是

A．使用前都应检查指针是否指零

B．若有两个量程，一般都先用大量程“试触”

C．两表都不能将两接线柱直接接到电源的两极上

D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

11．下列说法正确的是

A．地磁的N极在地理的北极附近

B．磁感线是一种实际存在的曲线，它总是从磁体北极出发回到南极

C．电磁铁的铁芯使用的是硬磁材料，可以长时间的保持磁性

D．电磁继电器实际上是一个由电磁铁控制的开关，可以实现远距离控制或自动控制

12．对下列实验装置的说法中，正确的是

图5

图6

甲 乙 丙 丁

图7

A．图甲可用来演示通电导体在磁场中的受力情况

B．图乙可用来演示发电机的工作原理

C．图丙可用来演示电磁铁磁性的强弱与电流大小的关系

D．图丁可用来演示电动机的工作原理

13．如图8所示是小明家厨房安装的抽油烟机和照明灯的连

接电路图。下列说法正确的是

A．抽油烟机和照明灯只能同时工作

B．抽油烟机和照明灯工作时，它们两端的电压一定相等

C．抽油烟机和照明灯工作时，通过它们的电流一定相等

D．抽油烟机和照明灯工作时，它们的功率一定相等

14．小红在实验时连接了如图9所示的电路，闭合开关后他看

到灯泡L1发光，L2不发光，电压表有示数。关于电路中L1、L2的

连接方式和L2不发光的原因，以下判断正确的是

A．L1与L2串联，L2被短路

B．L1与L2串联，L2的实际功率太小

C．L1与L2并联，L2与灯座接触不良

D．L1与L2并联，L2的灯丝断了

15．如图10（甲）所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表

和电压表的示数变化关系如图乙所示，

则由图象可知

A．当滑动变阻器的滑片P从a端

移至b端滑动时，电压表和电流表的示

数都变小

B．该电路的电源电压为6V

C．该电路的最小功率为0. 3W

D．R0的电功率变化范围为0—1.8W

三、作图题（每小题3分，共6分）

16．如图11所示，小磁针保持静止，通电螺线管的磁性有无可以很方便地控制。请在图

中画出一条经过A点磁感线，标出电源正、负极，并在虚线框内添加必要元件将电路补充完

图8

图9

甲 乙

图10 整。(A点位于螺线管中点的正上方)

甲 乙

图11 图12

17．小明利用压力传感器、电磁继电器、滑动变阻器等元件，设计了一个汽车超载自动报

警电路，如图12（甲）所示。这种压力传感器所受压力越大时，输出的电压U就越大，相当于一个电源。请画出该报警器控制电路部分的电路图（虚线框内部分，线圈可用定值电阻的符

号表示）。

四、实验探究题（第18题7分，第19题10分，第20题10分，共27分）

18．如图13所示是“探究不同物质吸热升温现象”的

实验．将质量相等的沙子和水分别装在金属罐中，并测出

沙子和水的初温。然后用相同的酒精灯加热并不断搅拌，

每隔1min记录一次温度。实验记录如下表

加热时间/min 0 1 2 3 4

温度/℃ 沙子 20 24 28 32 36

水 20 21 22 23 24

(1)实验中，加热时间实质上反映了 。

(2)根据实验数据，在图14中画出沙子和水的温度

随时间变化的图象。

(3)分析图象可知，对于质量相等的沙子和水：吸收

相等热量，升温较快的是 ；若使两者升高相同的

温度，则 吸收的热量较多。通过大量类似实验，

人们发现了物质的又一种物理属性，物理学将这种属性

叫做 。

19．在“测量小灯泡的功率”实验中，同学们用电压表、电流表、开关、电压为4.5V的电

源、额定电压为3. 8V的小灯泡和标有“20Ω l.5A”的滑动变阻器，设计了如图15（甲）所示

的电路图（小灯泡的灯丝电阻约为10Q）。

(1)请你按图甲的电路图，在图乙的实物电路中，用笔画线代替导线，将电流表正确连入

电路（连线不得交叉）。

图13

图14 甲 乙 丙

图15

(2)若电流表正确接入图乙电路，闭合开关前，某同学发现电路有一处错误，这个错误是

。改正错误后，闭合开关，将变阻器滑片向右移动时，电流表示数变大，则

变阻器接人电路的接线柱是 （选填“AD”或“BC”）。

(3)测量过程中，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示

数如图丙所示，则小灯泡的额定功率为 W。

(4)完成上述实验后，有位同学向老师要了一个已知阻值 为R0 =10Ω的电阻和两个开关，借助部分现有的实验器材，设

计了如图16所示的电路，也测出了灯泡的额定功率。请完成

下列实验步骤：

①闭合开关S1，断开S2，移动滑片，使电流表的示数为

A；

②再将开关S2闭合，S1断开，保持滑片的位置不动，读出电流表的示数I；

③灯泡额定功率的表达式为P额= （用已知量和测量量表示）。

20．小明利用如图17（甲）所示的电路探究电流跟电阻的关系。已知电源电压为6V且

保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

(1)实验中多次改变R的阻值，调节滑动

变阻器的滑片，使电压表示数保持不变，记下

电流表的示数，得到如图17（乙）所示的电流I

随电阻R变化的图像。

①由图像可以得出结论：电压一定时，

。

②上述实验中，小明用5Ω的电阻做完实验后，接下来将10Ω的电阻接人电路，闭合开关，

向 （选填“左”或“右”）移动滑片，使电压表示数为 V时，读出电流表的示数。

(2)为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。

(3)右表是另一位同学实验记录的结果，其

中一个电流值记录是错误的。你认为错误的值

是 。

五、综合应用题（第21题14分，第22题13分，共27分）

21．如图18（甲）是家庭电路的一部分，电能表的表盘参数如图乙所示。L是“220V

12W”的节能灯，插座上接入“220V 1200W”的电饭煲（图中未画出），灯和电饭煲同时正常工作。电饭煲加热时不计热量损失。(天然气的热值q=7×l07J／m3，水的比热容c水=4.2×103J/(kg•℃))

(1)电能表上标有“600r/kw•h”字样的含义是 。

(2)该电路中还能接人的用电器的最大功率是多大？

(3)如果电饭煲中盛有2.5L温度20℃的水，在标准大气压下，电饭煲把这些水烧开至

少需要多长的时间？ R/Ω 5 10 15 20 25

1/A 0.60 0.31 0.20 0.16 0.12

图16

甲 乙

图17
