第1章系统介绍及示意图

1.1 平台概述

随着汽车工业的高速发展，能源短缺和环境污染问题也日益严重，新能源汽车由于能够

实现超低排放甚至零排放的要求，得到了各个国家政府和企业的高度重视，并被视为调整交

通能源使用结构和改善城市大气环境质量的有效途径之一。而电动汽车作为新能源汽车的代

表，由于其技术相对简单，只要有电力供应的地方都能够充电，从而受到广大汽车厂商和用

户的广泛关注。

电力驱动及控制系统是电动汽车的核心，主要包括了：驱动电机，驱动器、动力电池。

动力电池、驱动电机及控制器的性能对整个电动汽车的性能起到至关重要的作用，如下图所

示：

图1.1新能源汽车的基本结构

本新能源汽车教学平台系统采用了与实际电动汽车电力驱动及控制系统类似的组成部

分，能够直观、真实地模拟电动汽车的实际组成结构和运行工况，并能够对整个系统进行测

试分析，能够满足在新能源汽车领域教学和科研中的需求。

1.2 产品外观

图1.2新能源汽车教学平台

注：以上外观图为产品预计外观，交货产品会依据实际情况稍有改动，最终以实物为准。广州致远电子股份有限公司

1.3 系统示意图

图1.3新能源汽车教学平台系统示意图

1.4 功能特点：

 完整的驱动模拟系统：包括驱动电机，电机驱动器以及负载，集成了高性能的扭矩和转速传感器；

 基于CAN-bus的驱动控制系统，能够完成对驱动系统的控制和监测；

 基于CANopen网络的驱动控制系统  可以集成基于CAN-bus总线的BMS系统；  集成高性能的电机与驱动器分析仪，可以对整个驱动系统的评估测试，满足新能源汽车教学平台

在驱动系统教学和科研中的需要；

1) 驱动系统效率测试 2) 变频系统性能测试 3) 动力系统性能测试 4) 驱动运行工况测试 

CAN总线通讯分析：平台集成了国际领先的CAN总线分析单元，可对电动汽车核心通讯网络

CAN-BUS从协议层到应用层等多层次、全方位的测试分析；  提供有丰富的教学和开发资料，便于教学和科研应用。广州致远电子股份有限公司

第2章教学实验与实训

2.1 实验项目概要课程实验概要

实验1 电机加载实验检测新能源平台直流无刷电机的满载或者规定负载的效率，功

率因数，电流，转矩及其转差率或者转速，学习如何检测电机

运行在不同负载下的电气特性和性能特性。

实验2 电机空载实验检测新能源平台直流无刷电机的起动性能、电机振动、响声情

况、轴承、电刷运转状态以及电机装配质量；

实验3 BMS充电效率实验在新能源平台的电池充电器运行时通过BMS读取电池状态，测

试充电器的充电效率；

实验4 电机驱动器效率实验求取新能源平台直流无刷电机在满载或者规定负载运行时，电

机驱动器的效率；

实验5 系统效率实验系统效率实验，可以求取新能源平台直流无刷电机在满载或者

规定负载运行时，电机驱动器加上电机的系统效率；

实验6 锂电池充放电实验以通过电机分析仪的积分功能，记录锂电池在工作时的用电及

充电情况，并检测电能的使用情况；

实验7 谐波分析实验求取新能源平台直流无刷电机的满载或者规定负载的运行状态

下的50次谐波畸变率及各次谐波幅值，分析电机控制器的输出

电力品质；

实验8 再生能量回馈分析实验通过使用负载电机反拖被测电机，使被测电机运行在能量回馈

状态下，分析其再生能量回馈的大小与效率。

实验9 CAN报文收发实验对电动汽车的CAN总线报文收发实验

实验10 CAN帧ID解码实验对电动汽车部件的CAN帧ID解码实验

实验11 CAN总线占有率和错误率

测量分析实验对电动汽车的CAN总线占有率和错误率测量分析实验

实验12 实时保存CAN报文实验实时保存电动汽车的CAN报文

实验13 CAN总线滤波设置功能实

验CAN总线滤波设置功能实验

实验14 电池温度故障模拟模拟电池温度过高，BMS进行应对保护的过程

实验15 电量不足故障模拟模拟电池电量减少

实验16 充电桩故障模拟模拟充电桩故障

广州致远电子股份有限公司

第3章 MotorTest软件介绍

3.1 配置操作说明

主界面上点击配置导航按钮，其下有三个子配置模块，如错误!未找到引用源。，第一个模块

为测试配置，用于配置自动测试时的定点数据，以及测试人等信息；第二模块为电机信息配

置；第三模块为PA控制，用于配置PA进行数据采集时的相关参数。

图3.1配置导航界面

3.1.1 测试配置操作说明

此页面用于配置自动测试时的定点数据，支持批量配置，主界面图如图3.2测试配置主界面，

操作流程及配置说明如下：

图3.2测试配置主界面

 测试模式：该配置分为和，自动转速测试模式下

设置的为负载电机的转速，自动扭矩测试为设置负载电机的扭矩。

 单项配置添加操作：点击< - >按钮将隐藏批量配置信息，在编辑框中

填写需要配置的转速，如果被测电机可以控制则还需在

北汽新能源ev160纯电动汽车整车控制理实一体化实训2323

汽车新能源技师专业

（简称EVMT）

纯电动汽车HVT基础教学

培训中心技术第二方案

1 新能源订制EV160实训车 1 台 155000 155000

立式慢充桩 1 台 6000 6000

故障诊断仪 1 台 15000 15000 汽车实训室纯电动汽车电池与电池管理检修学习与考核系统 1 套 99800 99800

动力电池系统功能模拟实训互动教学平台系统 1 台 83600 83600

动力电池结构展示互动教学平台系统 1 台 133100 133100

电池单体充放电仪 2 台 12000 24000

动力电池举升车 1 台 15000 15000

高压绝缘电阻检测仪 1 套 13800 13800

纯电动汽车电机及控制系统检修学习与考核系统 1 套 130800 130800

永磁同步驱动电机功能模拟实训互动教学平台系统

1 台 96800 96800

动力总成教学实训平台系统 1 台 203500 203500

新能源汽车电子实训平台（48模块） 3 台 25000 75000

车辆充电系统功能模拟实训互动教学平台系统

1 台 80000 80000

人员防护套装 10 套 1200 12000

安全标识 5 套 200 1000

绝缘专用工具 2 套 18900 37800

动力电池维修工作台 1 台 3200 3200

2 机电维修 KT720 博士 1 台 28000 28000

别克威朗 2019款1.5S 自动进取型 1 辆 149,900.0 149,900.0

3 钣金项目汽车钣金综合实训台公司

1 台 100，800 100，800

1464100.00

技术指标：

 1实训台组成及功能描述：实训台由EV160纯电动车整车控制器、DC/DC变换器、车载充电机、高压控制盒、慢充接口、快充接口、测量面板、理实一体化软件等组成。EV160纯电动车整车控制器、DC/DC变换器、车载充电机、高压控制盒、慢充接口、快充接口安装在实训台上，系统正常运行。通过测量面板测量整车控制器、DC/DC变换器、车载充电机、高压控制盒、慢充接口、快充接口等参数。利用故障设置系统对整车控制插入故障，训练故障诊断排除的技能。配备理实一体化软件，能够同时满足多人利用同一台实训台实行实训的需要。

新能源汽车实训中心-设备配置方案

序号设备

名称技术标准数量单价总价

1 多功能测试仪能够精确测量调速马达驱动和其它电噪声设备的电压和频率内置温度计，无需其它设备，就可以方便地读取温度值(87V/C)可选磁性悬挂套件，方便设置和观察，解放双手从事其它工作高亮度的大数字显示屏具有两级背光，更容易读取测量结果

功能

精确测量非线性信号的真有效值交流电压和电流

可选的滤波器，用于精确测量马达驱动的电压和频率

0.05 % 的直流精度

6000 字, 3-3/4 位

4-1/2 位的精确测量模式 (20,000 字)

测量高达1000 V 交流和直流信号

连续测量30秒的10 A、20 A电流

内置温度计，无需携带更多工具 (包括了TC探头) 1 4,200.00 4,200.00

2 密封性能1.测量锂电池内的空气压力；

2.量程：0-2KPa

1 7,800.00 7,800.00 检测仪

3 空气泄露测试仪 1.PDM装置内部检测用；

2.量程：0-25KPa；

1 5,500.00 5,500.00

4 绝缘手套测试工具本产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别绝缘手套的泄漏电流，绝缘老化，工频耐压等参数。保障了试验工作者的安全，是理想的绝缘手套专用设备。

其主要特点：可同时测试3双绝缘手套，并可读取每只的泄漏电路，准确判断不合格的绝缘手套；结构底部装配脚轮，可随意移动。

1.输入电压： ~220V50HZ

2.输出电压：0-30KV 1 11,800.00 11,800.00

5 手持产品说明：

1.带宽：20MHz；

2.实时采样率：25MS/s；

3.时基范围：10ns-1min/div； 1 18,500.00 18,500.0示波器 4.输入灵敏度：5mV-500V/div；

5.自动测量； 0

6 新能源车专用解码器硬件配置：笔记本电脑，台式机，PAD，系统盘空间不小于5G,内存不小于1G;

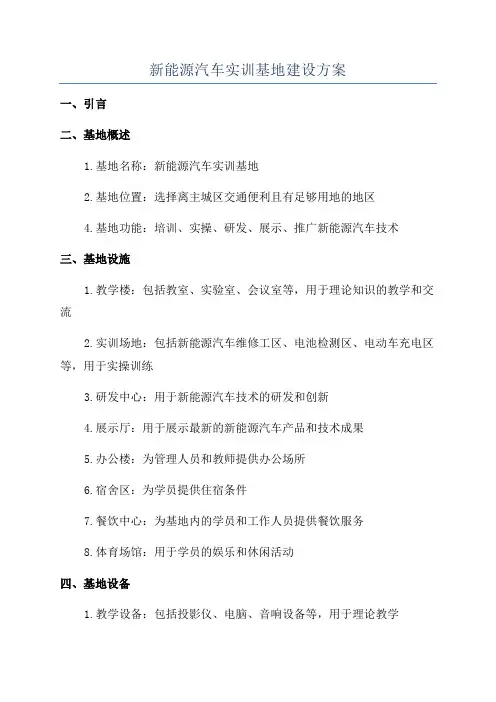

新能源汽车实训基地建设方案

一、引言

二、基地概述

1.基地名称：新能源汽车实训基地

2.基地位置：选择离主城区交通便利且有足够用地的地区

4.基地功能：培训、实操、研发、展示、推广新能源汽车技术

三、基地设施

1.教学楼：包括教室、实验室、会议室等，用于理论知识的教学和交流

2.实训场地：包括新能源汽车维修工区、电池检测区、电动车充电区等，用于实操训练

3.研发中心：用于新能源汽车技术的研发和创新

4.展示厅：用于展示最新的新能源汽车产品和技术成果

5.办公楼：为管理人员和教师提供办公场所

6.宿舍区：为学员提供住宿条件

7.餐饮中心：为基地内的学员和工作人员提供餐饮服务

8.体育场馆：用于学员的娱乐和休闲活动

四、基地设备

1.教学设备：包括投影仪、电脑、音响设备等，用于理论教学 2.实训设备：包括新能源汽车维修工具、电池检测设备、电动车充电设备等，用于实操训练

3.实验设备：用于新能源汽车技术研究和实验

4.展示设备：包括展示屏、模型、信息终端等，用于展示新能源汽车产品和技术

五、基地管理

1.人员组成：包括基地管理人员、教师、技术人员等

2.培训教材：收集整理最新的新能源汽车相关教材和课程

3.培训计划：制定详细的培训课程和实训计划

4.培训评估：对学员进行考核和评估，及时发现问题并进行改进

5.管理制度：建立完善的基地管理制度和规章制度

6.安全管理：确保基地内的人员和设备的安全，包括消防设备和安全培训

六、基地运作

1.合作伙伴：与相关企业和机构建立合作关系，共同推动新能源汽车产业的发展

2.推广活动：定期举办新能源汽车展览、研讨会等活动，提高新能源汽车的知名度和认可度

3.人才培养：提供系统的新能源汽车相关培训课程，培养和输送专业人才 4.技术支持：提供新能源汽车相关技术支持，解决技术难题和推动技术创新

1.政府资助：向政府申请专项经费用于基地的建设和日常运作

2.合作企业：与相关企业合作，得到财务和技术支持

新能源汽车实训室建设方案

1. 简介

新能源汽车是未来汽车发展的重要方向之一。随着环保意识的增强和能源危机的加剧，新能源汽车已成为各国政府和汽车制造商共同关注的焦点。为了培养新能源汽车领域的专业人才，建设一个全面、先进的新能源汽车实训室至关重要。本文将从实训室的功能、设备和教学内容等方面，提出一个全面的建设方案。

2. 实训室的功能

2.1 培养学生的动手能力

新能源汽车实训室作为学生学习的场所，应该注重培养学生的动手实践能力。实训室应该提供各种实际的汽车部件和装置供学生实践操作，例如电池、电动机、充电桩等。学生可以通过组装和拆卸这些部件，了解其工作原理和操作方法，提高实践能力。

2.2 提供创新和研发平台

实训室应该提供丰富的研发平台，以鼓励学生开展创新项目。例如，可以设立创新实验室，配备各类实验设备和器材。学生可以自主地设计和制作各种新能源汽车相关的装置和系统。这样的实训室将成为学生创新思维和实践能力的锻炼场所。

2.3 模拟实际环境

实训室应该能够模拟实际的汽车工作环境，让学生感受到真实的操作场景。例如，可以建立一个模拟行驶平台，学生可以在上面进行驾驶模拟和故障排除实验。同时，实训室还应该模拟不同的充电场景，以便学生学习和实践新能源汽车的充电技术。 3. 实训室的设备

3.1 基本设备

实训室应该配备一系列基本的工具和设备，包括螺丝刀、扳手、电动工具等。这些设备可以用于实践操作和维修任务。

3.2 新能源汽车部件

实训室应该有充足的新能源汽车部件供学生使用。这些部件包括电池、电动机、控制器等，学生可以通过实践操作来了解其结构和工作原理。

3.3 充电设备和充电桩

实训室还应该配备充电设备和充电桩，以便学生学习和实践新能源汽车的充电技术。学生可以通过实际操作来了解不同类型的充电桩和充电接口，并学会正确使用和维护这些设备。

4. 实训教学内容

4.1 新能源汽车原理

学生应该学习和掌握新能源汽车的基本原理，包括电池工作原理、电动机驱动原理以及能量管理等。通过理论学习和实践操作，学生将深入了解新能源汽车的核心技术。
