偏光成像原理

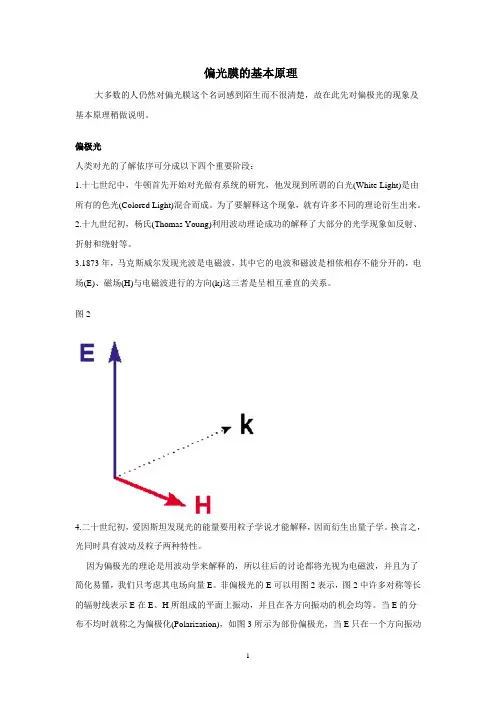

1 偏光膜的基本原理

大多数的人仍然对偏光膜这个名词感到陌生而不很清楚，故在此先对偏极光的现象及基本原理稍做说明。

偏极光

人类对光的了解依序可分成以下四个重要阶段：

1.十七世纪中，牛顿首先开始对光做有系统的研究，他发现到所谓的白光(White Light)是由所有的色光(Colored Light)混合而成。为了要解释这个现象，就有许多不同的理论衍生出来。

2.十九世纪初，杨氏(Thomas Young)利用波动理论成功的解释了大部分的光学现象如反射、折射和绕射等。

3.1873年，马克斯威尔发现光波是电磁波，其中它的电波和磁波是相依相存不能分开的，电场(E)、磁场(H)与电磁波进行的方向(k)这三者是呈相互垂直的关系。

图2

4.二十世纪初，爱因斯坦发现光的能量要用粒子学说才能解释，因而衍生出量子学。换言之，光同时具有波动及粒子两种特性。

因为偏极光的理论是用波动学来解释的，所以往后的讨论都将光视为电磁波，并且为了简化易懂，我们只考虑其电场向量E。非偏极光的E可以用图2表示，图2中许多对称等长的辐射线表示E在E、H所组成的平面上振动，并且在各方向振动的机会均等。当E的分布不均时就称之为偏极化(Polarization)，如图3所示为部份偏极光，当E只在一个方向振动 2 时则称之为线性偏极光(图4)。从向量的观点来看，当图2中各方向的向量投影到X和Y两个相互垂直的坐标轴上后，非偏极光可以分解为两条相垂直的线性偏极光(图5)。

图2：非偏极光 图3： 部分极性偏振光

图4：线性偏极光 图5：相互垂直的线性偏振光

偏极光的制造

一般而言，制造偏极光的方法是由以下三个步骤：

1.制造普通非偏极光(图2)。

2.分解此非偏极光为两个相互垂直的线性偏极光(图5)。

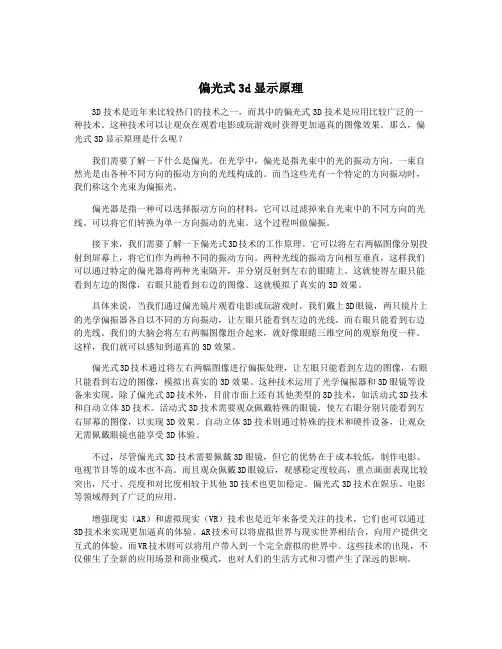

偏光式3d显示原理

3D技术是近年来比较热门的技术之一，而其中的偏光式3D技术是应用比较广泛的一种技术。这种技术可以让观众在观看电影或玩游戏时获得更加逼真的图像效果。那么，偏光式3D显示原理是什么呢？

我们需要了解一下什么是偏光。在光学中，偏光是指光束中的光的振动方向。一束自然光是由各种不同方向的振动方向的光线构成的。而当这些光有一个特定的方向振动时，我们称这个光束为偏振光。

偏光器是指一种可以选择振动方向的材料，它可以过滤掉来自光束中的不同方向的光线。可以将它们转换为单一方向振动的光束。这个过程叫做偏振。

接下来，我们需要了解一下偏光式3D技术的工作原理。它可以将左右两幅图像分别投射到屏幕上，将它们作为两种不同的振动方向。两种光线的振动方向相互垂直，这样我们可以通过特定的偏光器将两种光束隔开，并分别反射到左右的眼睛上。这就使得左眼只能看到左边的图像，右眼只能看到右边的图像。这就模拟了真实的3D效果。

具体来说，当我们通过偏光镜片观看电影或玩游戏时，我们戴上3D眼镜，两只镜片上的光学偏振器各自以不同的方向振动，让左眼只能看到左边的光线，而右眼只能看到右边的光线。我们的大脑会将左右两幅图像组合起来，就好像眼睛三维空间的观察角度一样。这样，我们就可以感知到逼真的3D效果。

偏光式3D技术通过将左右两幅图像进行偏振处理，让左眼只能看到左边的图像，右眼只能看到右边的图像，模拟出真实的3D效果。这种技术运用了光学偏振器和3D眼镜等设备来实现。除了偏光式3D技术外，目前市面上还有其他类型的3D技术，如活动式3D技术和自动立体3D技术。活动式3D技术需要观众佩戴特殊的眼镜，使左右眼分别只能看到左右屏幕的图像，以实现3D效果。自动立体3D技术则通过特殊的技术和硬件设备，让观众无需佩戴眼镜也能享受3D体验。

不过，尽管偏光式3D技术需要佩戴3D眼镜，但它的优势在于成本较低，制作电影、电视节目等的成本也不高。而且观众佩戴3D眼镜后，观感稳定度较高，重点画面表现比较突出，尺寸、亮度和对比度相较于其他3D技术也更加稳定。偏光式3D技术在娱乐、电影等领域得到了广泛的应用。

偏光片的作用原理主要是将不具有偏极性的自然光转化为偏振光，从而实现液晶显示器等设备的成像。偏光片是由美国Polaroid公司的Edwin H. Land在1938年发明的一种光学元件。

偏光片在液晶面板中起到光开关的作用。液晶显示器需要依靠偏振光才能成像。背光模组负责为液晶屏提供基本的光源，但送出的光线方向性不一致，呈放射状。如果这样的光线通过液晶分子的扭转，屏幕上可能会出现白茫茫的一片或花花绿绿的色块。偏光片的作用就是将光线的方向规范成一致后送往液晶层，然后通过液晶分子的扭转控制光线的明暗度，从而在屏幕上形成图像。

偏光片的基本结构是两层三醋酸纤维素酯薄膜（TAC）夹一层聚乙烯醇（PVA）。从制造工序而言，偏光片前道制造工序为聚乙烯醇（PVA）膜片卷，以碘液染色后做单轴延伸，形成偏光子再进行贴合，上下各加覆一层三醋酸纤维素酯（TAC）薄膜，并在上层TAC膜之外再加覆一表面保护膜，另在下层TAC膜之外以光学粘着剂贴附离型膜或者反射膜后再贴合表面保护膜，最后进入后道切割工序。

液晶偏光的原理及应用

1. 液晶偏光的原理

液晶偏光是基于液晶分子在电场作用下产生偏振的原理。液晶是一种介于液体和固体之间的物质，它具有分子有序排列的特性。液晶分子可以通过外加电场来改变其排列方向，从而使光线在其通过时发生偏振。

液晶分子的排列形式主要有两种：平行排列和垂直排列。在没有外加电场时，液晶分子呈现混乱排列状态，此时无法产生偏振效应。而当外加电场时，液晶分子会被电场作用，以一定方向排列。这种有序排列的液晶分子能够选择性地吸收和传播特定方向的振动光。通过调节电场的强弱可以控制液晶分子的排列方向，从而调节液晶偏振的强度。

2. 液晶偏光的应用

液晶偏光拥有广泛的应用，下面列举几个常见的应用领域：

2.1 液晶显示器

液晶显示器是液晶偏光技术的重要应用之一。它利用液晶分子的偏振特性来控制光线的透射和阻挡，通过调节电场产生图像显示。液晶显示器具有薄、轻、节能的特点，广泛应用于电视、手机等设备上。

2.2 相变光学器件

液晶偏光技术在相变光学器件中也有重要应用。相变光学器件利用液晶在不同温度和电场下的物理性质变化来实现光学功能的切换。例如可变光栅、热低阈值液晶器的工作原理就是基于液晶偏光的原理。

2.3 光学调制器

液晶偏光技术也被广泛应用于光学调制器中。光学调制器是一种能够改变光的相位、振幅或偏振状态的器件。通过调节液晶分子的排列方向和电场的强弱，可以控制通过液晶偏光器的光线，从而实现光学调制的功能。这种技术在通信、光学成像等领域有重要应用。

3. 总结

液晶偏光是利用电场作用下液晶分子排列方向的改变来产生偏振效应的原理。这种原理被广泛应用于液晶显示器、相变光学器件和光学调制器等领域。液晶偏光技术的出现极大地改变了电子显示技术和光学器件的发展方向，使得这些设备变得更加薄、轻、节能。随着科技的进步，液晶偏光技术在更多的领域将会得到应用，并为我们的生活带来更多的便利和创新。
