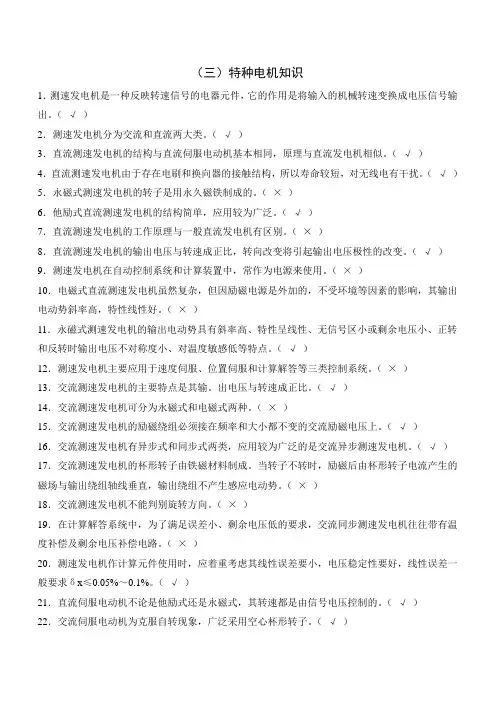

（三）特种电机知识
1．测速发电机是一种反映转速信号的电器元件，它的作用是将输入的机械转速变换成电压信号输出。（ √ ）
2．测速发电机分为交流和直流两大类。（ √ ）
3．直流测速发电机的结构与直流伺服电动机基本相同，原理与直流发电机相似。（ √ ）
4．直流测速发电机由于存在电刷和换向器的接触结构，所以寿命较短，对无线电有干扰。（ √ ）
5．永磁式测速发电机的转子是用永久磁铁制成的。（ × ）
6．他励式直流测速发电机的结构简单，应用较为广泛。（ √ ）
7．直流测速发电机的工作原理与一般直流发电机有区别。（ × ）
8．直流测速发电机的输出电压与转速成正比，转向改变将引起输出电压极性的改变。（ √ ）
9．测速发电机在自动控制系统和计算装置中，常作为电源来使用。（ × ）
10．电磁式直流测速发电机虽然复杂，但因励磁电源是外加的，不受环境等因素的影响，其输出电动势斜率高，特性线性好。（ × ）
11．永磁式测速发电机的输出电动势具有斜率高、特性呈线性、无信号区小或剩余电压小、正转和反转时输出电压不对称度小、对温度敏感低等特点。（ √ ）
12．测速发电机主要应用于速度伺服、位置伺服和计算解答等三类控制系统。（ × ）
13．交流测速发电机的主要特点是其输。出电压与转速成正比。（ √ ）
14．交流测速发电机可分为永磁式和电磁式两种。（ × ）
15．交流测速发电机的励磁绕组必须接在频率和大小都不变的交流励磁电压上。（ √ ）
16．交流测速发电机有异步式和同步式两类，应用较为广泛的是交流异步测速发电机。（ √ ）
17．交流测速发电机的杯形转子由铁磁材料制成。当转子不转时，励磁后由杯形转子电流产生的磁场与输出绕组轴线垂直，输出绕组不产生感应电动势。（ × ）
18．交流测速发电机不能判别旋转方向。（ × ）
19．在计算解答系统中，为了满足误差小、剩余电压低的要求，交流同步测速发电机往往带有温度补偿及剩余电压补偿电路。（ × ）
特种电机的种类及应用
特种电机是指用于特殊场合或特殊用途的电机。它们在工业、民用、军事等领域都有广泛的应用。下面介绍一些常见的特种电机及其应用。
一、直线电机
直线电机是将电机的运动方式变化为直线运动的电机。它的工作原理和传统旋转电机相同，通过电磁力来实现运动。直线电机具有快速、高精度、较大力矩、无需齿轮传动、响应速度快等优点，因此被广泛应用于半导体、电子、航空航天等领域。
二、步进电机
步进电机属于一种精密电力驱动器件，其旋转位置是以步数为单位的。它具有精度高、转速稳定、输出扭矩大等特点。由于步进电机可以通过控制电流大小和方向来实现旋转，所以它在机器人、自动化设备、精密仪器等领域有广泛应用。
三、无刷直流电机
无刷直流电机具有高效、低噪音、长寿命等特点。它不仅适用于一般工业机械，还适用于电动车、电动工具、家电等领域。由于无刷直流电机不需要换向器，所以它比传统的有刷直流电机更可靠，更容易维护。
四、声音电机
声音电机是一种通过振动产生声音的电机。它广泛应用于闹钟、手机、玩具等领域。声音电机有很多种类，例如振铃电机、圆形振动电机、平面振动电机等。这些电机的共同点是能够产生清晰、响亮的声音。
五、超级导体电机
超级导体电机是用超级导体制作的电机，它具有较高的效率和功率密度，能够提供相对较大的力矩。超级导体电机适用于高速列车、能源飞轮等领域。由于超级导体电机具有高能效、高功率密度和易于维护等特点，因此在未来能源领域有着广阔的应用前景。
六、加速器电机
加速器电机是用于加速离子和粒子的电机。它通常被应用于高能物理学、核物理学等领域。加速器电机能够产生高强度的电场和磁场，从而能够将离子和粒子加速到接近光速的速度。
七、微波电机
微波电机是一种用微波来产生运动的电机。它适用于微波通信、雷达、卫星追踪等领域。微波电机的工作原理是通过微波吸收和反射来实现运动。
八、人工心脏电机
人工心脏电机是用于替代人体心脏的电机。它通常被用于心脏移植手术中，可以让病人在手术后继续保持生命活动。人工心脏电机由于是自行维持的，所以具有无噪音、长寿命等优点。
TB6560 3A步进电机驱动板说明
功能简介：
1）工作电压直流10V-35V。建议使用开关电源DC24V供电。
2）采用6N137高速光藕，保证高速不失步。
3）采用东芝TB6560AHQ全新原装芯片，内有低压关断、过热停车及过流保护电路，保证最优性能。
4）额定最大输出为：±3A，峰值3.5A。
5) 适合42，57步进3A以内的两相/四相/四线/六线步进电机，不适合超过3A的步进电机。
6）自动半流功能。 7）细分：整步，半步，1/8步，1/16步，最大16细分。
在同类产品中的特色：
1、电流级逐可调，满足你的多种应用需求。
2、自动半流可调。
3、采用6N137高速光藕，保证高速不失步。
4、电流采样电阻采用高精度、大功率电阻，保证电机稳定运行。
5、板印设置说明，不用说明书亦可操作。
6、采用厚密齿散热器，散热良好。
7、整机提供三年质量保证。
产品使用说明：
一、产品简介
1.概述
TB6560步进电机驱动器是由我公司自主研发的一款具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于各种工业控制环境。该驱动器主要用于驱动35、39、42、57 型4、6、8线两相混合式步进电机。其细分数有4
种，最大16细分 ；其驱动电流范围为0.3A－3A，输出电流共有14 档，电流的分辨率约为0.2A；具有自动半流，低压关断、过流保护和过热停车功能。
2.应用领域
适合各种中大型自动化设备，例如：雕刻机、切割机、包装机械、电子加工设备、自动装配设备等。
3.整机介绍
整机介绍主要对驱动器的设置、接口、指示灯及安装尺寸等相关说明。具体说明见下表：
驱动器 操作说明
运行电流设置 由 SW1－SW3、S1 四个拨码开关来设定驱动器输出电流，其输出电流共有14 档。具体输出电流的设置，请看电路板面版图说明。
停止电流设置 用户可通过S2 来设置驱动器的自动半流功能。“1”表示停止电流设为运行电流的20%，“0”表示停止电流设为运行电流的50%。一般用途中应将S2 设成“1”，使得电机和驱动器的发热减少，可靠性提高。
第 1 页 共 4 页 高级技工学校
文化理论课教案
编号：QD-0707-03
流水号：
科 目
电机与变压器 授课班级
授课日期
章节 §2—1 课题 单相变压器绕组的极性及其判定
授课
方式 面授 授课
时数 2 授课类型 理论讲解 作业
题数
教学目的
掌握单相变压器绕组的极性及其判定
教具
准备
教学
重点
单相变压器绕组的极性及其判定
教学
难点
单相变压器绕组的极性及其判定方法
教学
后记
备注
授课教师： 备课日期： 年 月 日 审批： 日期 ： 年 月 日 - 2 - 教学过程
一、教学回顾及导入课题
变压器绕组的极性是指变压器一次侧、二次侧绕组在同一磁通作用下所产生的感应电动势之间的相位关系，通常用同名端来标记。
二、新课 讲授
一、变压器绕组的极性
铁心上绕制的所有线圈都被铁心中交变的主磁通所穿过，在任何某个瞬间，电动势都处于相同极性(如正极性)的线圈端就称同名端；而另一端就成为另一组同名端，它们也处于同极性(如负极性)。不是同极性的两端就称为异名端。例如在交变磁通曲的作用下，感应电动势UE1.与UE2.的正方向所指的lU2、2U2是一对同名端，在互感器绕组上常用“+”和“—”来表示(并不表示真正的正负意义)。
对一个绕组而言，哪个端点作为正极性都无所谓，但一旦定下来，其他有关的线圈的正极性也就根据同名端关系定下了。有时也称为线圈的首与尾，只要一个线圈的首尾确定了，那些与它有磁路穿通的线圈的首尾也就定下了。
二、极性的重要性
1．绕组串联时
(1)正向串联，也称为首尾相连，即把两个线圈的异名端相连，总电动势为两个电动势相加，电动势会越串越大。
