电工基础第三章复习题

  • 格式：doc
  • 大小：598.00 KB
  • 文档页数：4

1 1、 线路首端的电压一定高于末端的电压。( )

2、环网潮流的经济分布是按照线路的（ ）进行分配。

A．电阻 B．电抗 C．电纳 D．阻抗

3、两端电源电网初步潮流分析的目的是求（ ）。

A．有功分点 B．无功分点 C．电压损耗 D．功率损耗

4、某线路首端电压和末端电压分别为10.5kV和10.2kV，线路上的电压损耗百分数为______________,

首端电压偏移百分数为_______________。

5、对于任何电压等级的电力网，提高运行电压水平，都有助于降低网损。（ ）

6、.电网中无功功率都是从电压高的节点流向电压低的节点。（ ）

7、线路首末端电压的相量差是（ ）

（A）电压偏移 （B）电压损耗 （C）电压降落 （D）电压调整

8、线损率是指（ ）

（A）线路功率损耗与始端输入功率之比 （B）线路功率损耗与末端输出功率之比

（C）线路电能损耗与始端输入电能之比 （D）线路电能损耗与末端输出电能之比

9、环网潮流的自然功率是按线路的__________来分布的，环网潮流的经济功率是按线路的__________来分布的。

10、电压损耗是指线路( )。

A．始末两端电压数值差 B．端部母线实际电压与额定电压数值差

C．末端空载电压与负载电压数值差 D．始末两端电压相量差

11、潮流计算的目的是__________、___________、_________

12、用算式表示，电压降落__________、电压损耗__________、电压偏移__________、电压调整__________

13、电压降落为什么主要受Q的影响？

14、在什么情况下末端电压高于首端电压？

15、辐射网络潮流计算中，常见的二种方法是__________、__________

16、电压降落是指输电线路首端和末端电压的__________之差，电压损耗是指输电线路首端和末端电压的__________之差。

17、标幺值是指__________和__________的比值。

18、高压输电线路空载运行时，末端电压比首端电压（ ）

A．低 B.高 C.相同 D.不一定

潮流计算题类型

第一种类型题：辐射型网络，根据基本算法计算

（1）.同一端已知量计算

（2）.不同端已知量计算

（3）.空载线路 末端电压已知算首端

（4）.技巧计算题： 如3题

1、额定电压为110kV的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。 2

2、单回110kV架空输电线路，长100公里，线路每公里参数为r1=0.1欧/公里，x1=4r1，b1=3.0×10-6 西/公里，线路空载运行，末端电压为110kV，求线路始端电压和始端功率（计及电压降落的横分量）。

3、某电力系统等值电路如图2所示，已知ZAB=4+j24 欧，若始末两端电压有效值分别为240kv和220kv,末端无功为QB=150Mvar,末端有功未知。求：末端功率因数和始端视在功率。

第二种类型题：环型网络，主要是求初步功率分布和确定无功功率分点

（1）变比不同的变压器并列运行 试求初步功率分点

1、两台110kV降压变压器并列运行给负荷供电，变压器归算到高压侧的参数相等，ZT=j30.25Ω，变比不同，如图1所示。若变压器高压母线电压为110kV，不计变压器上的功率损耗，试计算每台变压器上的初步功率分布。

解：从a点打开，则

38.5104.5110104.511038.5UkVa

……………………（2分）

故循环功率方向如图1所示，……（2分）

且：

110(110104.5)1030.2530.25cSjMVAjj … (2分)

图1

1(30.25)70301035530.2530.252babcSjjSSjjMVAjj……（2分） Z1=5+j20Ω Z2=5+j15Ω A B C

j8MVA10~CSUA=115KV

j30MVA40~BS

7030bSjMVAaa30.25j30.25j1abS2abST1T2abUa=110kV70+j30MVA110/38.5kV104.5/38.5kVcS1abS2abSbS 3 2(30.25)703010352530.2530.252babcSjjSSjjMVAjj……（2分）

2、一环形电力系统如图4所示，电源点在D点，负荷在A，B，C点，其中从A经D到C的弧形距离为400米，弧线AB和BC的长度分别是200米和100米。图中BC作为环网的联络线，为使BC之间不流过电流，试求电源D的具体位置应在何处？（其中线路单位长度的阻抗相同，各负荷功率因数也相同）。

3、如图所示供电网，线路阻抗和负荷标在图中，试求：

1）、各条线路输送的功率（不计线路的功率损耗）。（无过程不得分）

2）、在图中标出功率分点。

abc24abZj24cbZj48acZj2010bSjMVA3015cSjMVAabSacScbS

4、110kV闭式电力系统如图所示，各线段单位长度的阻抗均匀分布，为0.1j0.4。各线段的长度和负荷点的负荷标于图中，试求该网不计功率损耗的功率分布（即初步功率分布），并标出功率分点。

50kmA 电源10j5MVA10j5MVA15j6MVAabc120km150km40km

第三种类型题：双端网络，主要是考虑强迫循环功率，求初步功率分布和确定无功功率分点 50A A

40A D

C

B

10A 200m 100m

图4 400m 4 不计网络功率损耗及电压降落的横分量，求

1. 节点(1)和(2)电源注入功率

2. 系统中电压最低的节点及其电压值

(1)(2)(3)(4)(5)G1G212Z13Z14Z24Z45Z12010SjMVA2105SjMVA31810SjMVA121150UU53015SjMVA

12142445133155251050610410ZjZjZjZjZj

合集下载

电工基础试题第三章

电工基础试题第三章

1

电工基础试题（第三章）

一、选择题（每题2分，共10分）

1、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为 。（ ）

A 、 3、4 B、 4、3 C 、 2、5 D 、 4、7

2、如图，I=（ ）

A、4A B、2 A

C、0 A D、-2 A

3、在复杂直流的电路中，下列说法正确的是（ ）

Ａ、电路中有几个节点，就可列几个独立的节点电流方程；

Ｂ、电流总是从电动势的正极流出；

Ｃ、流进某一封闭面的电流等于流出的电流；

Ｄ、在回路的电压方程中，电阻上的电压总是取正。

4、用叠加原理计算复杂电路, 就是把一个复杂电路化为（ ）电路进行计算的。

A. 单电源 B. 较大 C. 较小 D. R、L

5、用戴维南定理分析电路“入端电阻”时，应将内部的电动势（ ）处理。

A．作开路 B．作短路

C．不进行 D．以上答案都不正确 2 二、 判断题（每题2分，共20分）

1、任意的闭合路径都是回路。( )

2、电路中的电流、电压和功率均可用叠加定理计算。( )

3、任何一个二端网络都可以用一个等效电源来代替。（ ）

4、用基尔霍夫电流定律列节点电流方程时，当解出的电流为负值时，表示其实际方向与假设方向相反。 （ ）

5、用支路电流法解题时各支路电流参考方向可以任意假定。

（ ）

6、运用支路电流法解复杂直流电路时，不一定以支路电流为未知量。

（ ）

7、基尔霍夫回路电压定律公式中的正负号，只与回路的绕行方向有关，而与电流、电压、电动势的方向无关（ ）

8、一个由若干个电阻组成的无源二端网络，可以把它等效成一个电阻。（ ）

9、叠加定理仅适用于线性电路，对非线性电路不适用

电工基础 第3章 课后习题

电工基础 第3章 课后习题

1两个频率相同的正弦交流电的相位之差为一常数。答案:正确2正弦量的相位表示交流电变化过程的一个角度，它和时间无关。答案:错误3正弦交流电的有效值指交流电在变化过程中所能达到的最大值。答案:错误4直流电流为10A和正弦交流电流最大值为14.14A的两电流，在相同的时间内分别通过阻值相同的两电阻，则两电阻的发热量是相等的。答案:正确5在纯电感正弦交流电路中，电流相位滞后于电压90。。答案:正确6在正弦交流电路中，感抗与频率成正比，即电感具有通低频阻高频的特性。答案:正确7在纯电容的正弦交流电路中，电流相位滞后于电压90。。答案:错误8在正弦交流电路中，电容的容抗与频率成正比。答案:错误9在直流电路中，电感的感抗为无限大，所以电感可视为开路。答案:错误10在直流电路中，电容的容抗为0，所以电容可视为短路。答案:错误11纯电感元件不吸收有功功率。答案:正确12在单相交流电路中，日光灯管两端电压和镇流器两端的电压之矢量和应大干电源电压。答案:错误13在感性电路中，并联电容后，可提高功率因数，使电流和有功功率增大。答案:错误14在正弦交流电路中，总的视在功率等于各支路视在功率之和。答案:错误15在正弦交流电路中，电路消耗的总有功功率等于各支路有功功率之和。答案:正确16在感性负载中，其电压的相位总是超前于电流一个角度。答案:正确17在容性负载中，其电流的相位总是超前于电压一个角度。答案:正确18在纯电感电路中，功率因数Costp一定等于0。答案:正确19在RL串联电路的功率因数Costp一定小于l。答案:正确20在RL并联电路的功率因数Cos(#一定为0。答案:错误21在纯电阻电路中，功率因数角一定为O。答案:正确第三章 单相交流电1、判断题22在纯电容电路中，功率因数角一定为90。。答案:正确23无功功率的单位为伏安。答案:错误24正弦交流电路中视在功率的大小为有功功率与无功功率之和。答案:错误25在交流电路中，有功功率越大，电源容量利用率越高。答案:正确26在R-L-C串联的正弦交流电路中，阻抗角等于功率因数角。答案:正确27在R-L-C串联的谐振电路中，电容上电压与电感上电压其数值相等。答案:正确28在R-L-C并联的谐振电路中，流过电容的电流与电感的电流相等。答案:正确29在正弦交流电路中，阻抗角越大，功率因数越高。答案:错误30在纯电容的正弦交流电路中，将瞬时功率的最大值定义为无功功率。答案:正确1正弦量角频率的单位为__—。

第三章三相电路复习题

第三章三相电路复习题

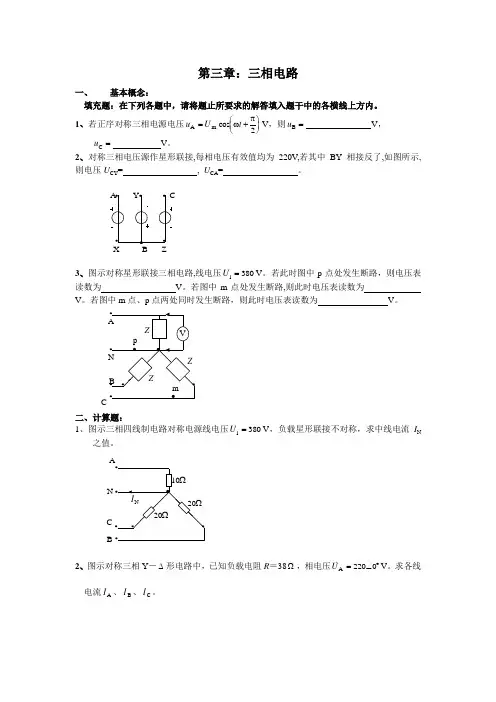

第三章：三相电路

一、 基本概念：

填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。

1、若正序对称三相电源电压uUtAmcos2V，则uB V，

uC V。

2、对称三相电压源作星形联接,每相电压有效值均为220V,若其中BY相接反了,如图所示,则电压UCY= , UCA= 。

CAXYBZ

3、图示对称星形联接三相电路,线电压Ul380V。若此时图中p点处发生断路，则电压表读数为 V。若图中m点处发生断路,则此时电压表读数为

V。若图中m点、p点两处同时发生断路，则此时电压表读数为 V。

NmpCABZZZ••V•

二、计算题：

1、图示三相四线制电路对称电源线电压Ul380V，负载星形联接不对称，求中线电流IN之值。

NCAB•IN102020

2、图示对称三相Y－形电路中，已知负载电阻R＝38，相电压UA2200V。求各线电流IA、IB、IC。 IA•••IBIC•ABCRRR•UBUAUC

3、图示对称三相电路中,负载电阻R38,电源线电压Ul380V,两块功率表采用如图接法,试求两功率表读数各为多少?

CAB*W1W2***RRR

4、图示对称三相电路中,已知电源线电压Ul300V,线路(复)阻抗Zlj31,三角形联接负载复阻抗Z15j15。试求三角形联接负载的三相功率PZ 。（提示：将对称的三角形连接组转化为星形连接组：3ZYZ）

CABZZZZlZlZl

技校电工基础习题及答案(第三章 电容器)

技校电工基础习题及答案(第三章 电容器)

第三章 电容器

3-1 电容器与电容量

一、填空题

1、两个相互绝缘又靠的很近的导体组成一个电容器.这两个导体称为电容器的两个极板，中间的绝缘材料称为电容器的介质。

2、使电容器带电的过程称为充电;充电后电容器失去电荷的过程称为放电。

3、电容的单位是法拉（F)，比它小的单位是微法（μF）和皮法（pF）,它们之间的换算关系为:1F=106μf=1012 pF。

4、电容是电容器的固有属性，它只与电容器的极板正对面积、极板间距离以及极板间电介质的特性有关,而与外加电压大小、电容器带电多少等外部条件无关.

二、判断题

1、只有成品电容元件中才具有电容。(×).

2、平行板电容器的电容与外加电压的大小成正比。（×）

3、平行板电容器相对极板面积增大,其电容也增大。(√)

4、有两个电容器，且C1〉C2，如果它们两端的电压相等，则C1所带的电荷较多。（√）

5、有两个电容器，且C1>C2,若它们所带的电量相等，则C1两端的电压较高。（×）

三、问答题

1、有人说：“电容器带电多电容就大，带电少电容就小，不带电则没有电容。”这种说法对吗？为什么？

答：这种说法不对。因为电容器的电容是它的固有属性，它只与他的结构有关，电容器的结构不改变则电容就不会变。所以以上说法是不正确的。

2、在下列情况下，空气平行板电容器的电容、两极板间电压、电容器的带电荷量各有什么变化？

（1）充电后保持与电源相连，将极板面积增大一倍。

（2）充电后保持与电源相连，将极板间距增大一倍。

（3)充电后与电源断开，再将极板间距增大一倍。

（4）充电后与电源断开，再将极板面积缩小一倍.

(5）充电后与电源断开,再将两极板间插入相对介电常数εr=4的电介质。

答:由错误! 和错误!可得

（1） 空气平行板电容器的电容C增大1倍、两极板间电压不变、电容器的带电荷量增大1倍.

（2） 空气平行板电容器的电容C减小1倍、两极板间电压不变、电容器的带电荷量Q减
