ethernet和ethercat通俗理解
以太网（Ethernet）和以太网通信总线（EtherCAT）是两种常见的网络通信技术。它们在工业自动化领域和计算机网络中扮演着重要的角色。虽然它们的名称相似，但它们在功能和应用方面有着明显的区别。本文将以通俗易懂的方式解释以太网和EtherCAT的概念和工作原理。
以太网是一种用于局域网（LAN）的常见网络通信技术。它是一种基于包交换的协议，广泛应用于家庭、办公室和企业网络中。以太网使用的是一种称为CSMA/CD（载波侦听多路访问/碰撞检测）的协议，它允许多个设备共享同一网络介质。这意味着多个设备可以同时发送和接收数据，而不会发生碰撞。以太网的数据传输速度可以达到几千兆比特每秒（Gbps），这使得它成为处理大量数据的理想选择。
以太网通信总线（EtherCAT）是一种用于实时控制系统的网络通信技术。它是由贝加莱公司（Beckhoff）在2003年推出的。EtherCAT的特点是高实时性和低延迟。它使用了一种分布式时钟同步方法，允许多个从站（设备）通过一个环形总线进行通信。这种总线拓扑结构使得EtherCAT可以在微秒级的时间范围内实现高速数据交换。EtherCAT还具有扩展性和灵活性，可以与各种不同的领域总线和协议进行集成。
以太网和EtherCAT在应用领域上也有所不同。以太网主要应用于数据传输和通信领域，包括互联网、局域网、广域网等。它被广泛用于连接计算机、服务器、路由器和其他网络设备。以太网在家庭和办公室中也用于连接各种智能设备，如电视、电脑、手机和智能家居设备。以太网的应用范围非常广泛，几乎涵盖了各个领域。
与之相比，EtherCAT主要用于工业自动化领域。它被广泛应用于自动化控制系统、机器人、工业机械和过程控制等领域。EtherCAT的实时性和低延迟使得它非常适合用于高速数据交换和实时控制。通过使用EtherCAT，工业设备可以高效地通信和协同工作，提高生产效率和质量。此外，EtherCAT还支持分布式控制和远程诊断，方便工程师对系统进行监控和维护。

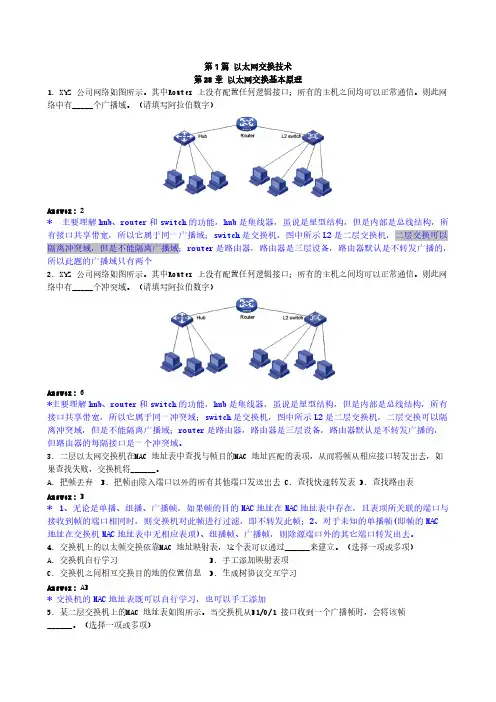

第7篇 以太网交换技术
第28章 以太网交换基本原理
1. XYZ 公司网络如图所示。其中Router 上没有配置任何逻辑接口；所有的主机之间均可以正常通信。则此网
络中有_____个广播域。（请填写阿拉伯数字）
Answer: 2* 主要理解hub、router和switch的功能，hub是集线器，虽说是星型结构，但是内部是总线结构，所
有接口共享带宽，所以它属于同一广播域；switch是交换机，图中所示L2是二层交换机，二层交换可以
隔离冲突域，但是不能隔离广播域；router是路由器，路由器是三层设备，路由器默认是不转发广播的，
所以此题的广播域只有两个
2. XYZ 公司网络如图所示。其中Router 上没有配置任何逻辑接口；所有的主机之间均可以正常通信。则此网
络中有_____个冲突域。（请填写阿拉伯数字）
Answer: 6*主要理解hub、router和switch的功能，hub是集线器，虽说是星型结构，但是内部是总线结构，所有
接口共享带宽，所以它属于同一冲突域；switch是交换机，图中所示L2是二层交换机，二层交换可以隔
离冲突域，但是不能隔离广播域；router是路由器，路由器是三层设备，路由器默认是不转发广播的，
但路由器的每隔接口是一个冲突域。
3. 二层以太网交换机在MAC 地址表中查找与帧目的MAC 地址匹配的表项，从而将帧从相应接口转发出去，如
果查找失败，交换机将______。
A. 把帧丢弃 B. 把帧由除入端口以外的所有其他端口发送出去 C. 查找快速转发表 D. 查找路由表
Answer: B* 1、无论是单播、组播、广播帧，如果帧的目的MAC地址在MAC地址表中存在，且表项所关联的端口与
接收到帧的端口相同时，则交换机对此帧进行过滤，即不转发此帧；2、对于未知的单播帧(即帧的MAC
地址在交换机MAC地址表中无相应表项)、组播帧、广播帧，则除源端口外的其它端口转发出去。
4. 交换机上的以太帧交换依靠MAC 地址映射表，这个表可以通过______来建立。（选择一项或多项）
学必求其心得，业必贵于专精
1 lan.man。wan是什么？有什么区别
lan-局域网
man－城域网
wan－广域网
1。局域网基本概念
局域网定义：局域网是将小区域内的各种通信设备互连在一起的通信网络.
决定局域网特性的主要技术有三个:
1)、用于传输数据的传输介质;
2)、用以连接各种设备的拓扑结构；
3）、用以共享资源的介质访问方法.
这三种技术在很大程度上决定了传输数据的类型、网络的响应时间、吞吐率和利用率,以及网络应用等各种网络特性。其中最重要的是介质访问控制方法,它对网络特性起着十分重要的影响.
局域网的典型特性：高速据率（0。1M～100Mbps），短距离（0。学必求其心得，业必贵于专精
2 1km～25km），低误码率（10－8～10－11）。
局域网的协议结构包括物理层、数据链路层和网络层.由于局域网没有路由问题，一般不单独设置网络层;由于LAN的介质访问控制比较复杂，因此将数据链路层分成逻辑链路控制子层和介质访问控制子层。
局域网包括：以太网,标记环网,标记总线网，快速以太网,交换局域网，全双工以太网,千兆位以太网，ATM局域网，无线局域网。
其中常见的为：以太网，快速以太网，全双工以太网，交换局域网。
前两种采用的是CSMA/CD(载波监听多路访问/冲突检测)的介质访问方法，交换局域网采用的是交换技术，全双工以太网中全双工运行在交换器之间，以及交换器和服务器之间全双工是和交换器一起工作的链路特性，它是数据流在链路中同时两个方向流动，不是所有收发器都支持它的全双工功能。
全双工效率取决于本地通信的型式。如果在发送和接受之间的通信是平衡的，则理论上全双工可增加100%的吞吐量。如果是不平衡的,则效率会降低.从理论上讲，全双工性能可大于100％，因为全双工链路没有冲突，每个方向的效率要高于共享介质链路的效率。
（1）10Mbps交换技术的性能优于10 Mbps的共享技术； 学必求其心得，业必贵于专精
共享式以太网与交换式以太网
--- 北京邮电大学电信工程学院计算机技术中心
讲师 刘瑞芳 --- 北京邮电大学电信工程学院计算机技术中心
教授 徐惠民
［摘要］本文首先介绍传统以太网的基本技术，在此基础上发展起来
的快速以太网经历了一个从共享介质到专用介质、从集线器到交换机、从
共享信道到专用信道、从10Mb/s到100Mb/s的历程。文章最后从实际应用的角度列举了交换式快速以太网的几个组网实例。
在一些场合下，把以太网、令牌环网、令牌总线网等物理网络称为传统局
域网，而以太网是最成功的局域网技术，得到了最为广泛的应用（价格取
胜）。以太网诞生之初，10Mb/s的传输速率远远超出了当时计算机的需求
和性能，所以共享带宽是其本意，网络上的多个站点共享10Mb/s带宽，而在任意时刻最多只允许网络上两个站点之间通信，其它站点必须等待。
计算技术与通信技术的发展尤如钟摆，在某个时期内，计算性能可能超过
当时的通信技术，而另一时期内，通信技术又可能超过当时的计算性能，
系统性能要么受到通信系统的限制，要么受到使用这些通信信道的计算设
备的限制，所以，从10Mb/s以太网引入，到１０年后４８６PC机能以10Mb/s进行持续的数据传输，这期间以太网缺少升级的驱动力。假设
10Mb/s以太网上有１０个站点，由于共享带宽，每个站分到的平均带宽为
1Mb/s，再加上因冲突而重试，每个站分到的带宽就更少了。当这种共享
式以太网阻碍了系统性能时，为了提升带宽，10０Mb/s接口的以太网发展
起来，称为快速以太网。快速以太网是在传统以太网基础上发展起来的，经历了一个从共享介质到专用介质，从集线器到交换机，从共享信道到专
用信道，从10Mb/s到100Mb/s的历程。在实际应用时，两种网络可能混
合存在于同一个网络系统中，即有的计算设备以10Mb/s接入，而有的计
算设备以10０Mb/s接入。
一 传统以太网技术 无论是10BASE 2还是10BASE T，以及10BASE F（以光纤为介质），传统
