伺服系统的工作原理

- 1 - 电液伺服加载系统的工作原理

随着现代工业的发展，机械装备的质量和精度要求越来越高，而电液伺服加载系统则成为了现代工业中不可或缺的一部分。电液伺服加载系统的工作原理是通过液压系统和电气控制系统的协同作用，实现对机械装备的精准控制和调节，从而提高机械装备的精度和稳定性。本文将详细介绍电液伺服加载系统的工作原理和主要组成部分。

一、电液伺服加载系统的工作原理

电液伺服加载系统的工作原理是将电信号转换成液压信号，通过液压传动执行机构的运动，从而实现对机械装备的控制和调节。电液伺服加载系统的核心部件是伺服阀，伺服阀通过反馈信号来实现对机械装备的控制和调节。

电液伺服加载系统的工作过程可以分为三个阶段：信号处理阶段、液压控制阶段和执行机构运动阶段。信号处理阶段是将输入的电信号进行处理和放大，生成控制信号。液压控制阶段是将控制信号转换成液压信号，通过伺服阀对液压系统进行控制，使执行机构实现精准的运动。执行机构运动阶段是执行机构根据液压信号进行运动，实现对机械装备的控制和调节。

二、电液伺服加载系统的主要组成部分

1. 电气控制系统

电气控制系统是电液伺服加载系统的重要组成部分，包括信号处理器、控制器、电源和信号传输线路等。信号处理器负责将输入的电信号进行处理和放大，生成控制信号。控制器负责对信号进行处理和 - 2 - 解析，生成伺服阀的控制信号。电源为整个系统提供稳定的电源。信号传输线路负责将信号从控制器传输到伺服阀。

2. 液压系统

液压系统是电液伺服加载系统的核心部分，主要由液压泵、油箱、伺服阀和执行机构等组成。液压泵负责将液压油从油箱中抽取，并将其送入伺服阀中。油箱负责储存液压油。伺服阀是电液伺服加载系统中的关键部件，通过反馈信号来实现对机械装备的控制和调节。执行机构是根据伺服阀的控制信号进行运动的部分，通常是液压缸或液压马达。

电液伺服系统

电液伺服系统是一种将电气信号转换为液压能量的控制系统。它通过控制液压阀的开启和关闭来调节液压执行器的工作状态，从而实现对机械装置的精确控制。本文档将详细介绍电液伺服系统的结构、工作原理、常见问题及解决方案等内容。

一、系统结构

1.1 主机部分

主机部分是电液伺服系统的核心组成部分，包括电液转换器、伺服阀、传感器等。其中，电液转换器将电信号转换为液压能量，伺服阀通过控制液压流量来控制液压执行器的运动，传感器用于监测执行器的位置和速度。

1.2 液压执行器

液压执行器是电液伺服系统中的重要组成部分，主要包括液压缸和液压马达两种。液压缸可将液压能量转换为机械能，实现直线运动；液压马达则可将液压能量转换为机械能，实现旋转运动。

1.3 控制部分

控制部分由控制器和信号处理器组成，用于接收、处理和传输控制信号。控制器可根据输入信号的变化调节伺服阀的开启度，从而实现对电液伺服系统的精确控制。 二、工作原理

2.1 系统工作流程

电液伺服系统的工作流程一般包括输入信号采样、信号处理、控制指令、伺服阀控制和液压执行器动作等步骤。具体流程如下：

（1）输入信号采样：传感器将液压执行器的位置和速度等信息转换为电信号，并传输给信号处理器。

（2）信号处理：信号处理器对输入信号进行滤波、放大等处理，将其转换为控制系统可识别的信号。

（3）控制指令：控制器根据输入信号的变化相应的控制指令。

（4）伺服阀控制：控制器根据控制指令调节伺服阀的开启度，控制液压系统的流量大小。

（5）液压执行器动作：伺服阀的控制信号作用于液压执行器，使其按照要求的位置和速度进行运动。

2.2 系统控制策略

电液伺服系统可采用位置控制、速度控制和力控制等不同的控制策略。其中，位置控制可实现对执行器位置的精确控制；速度控制可实现对执行器速度的精确控制；力控制可实现对执行器施加的力或扭矩的精确控制。

三、常见问题及解决方案 3.1 液压系统压力不稳定

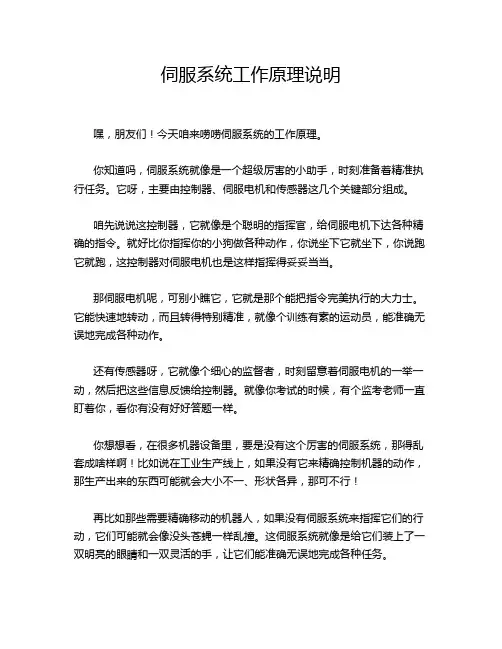

伺服系统工作原理说明

嘿，朋友们！今天咱来唠唠伺服系统的工作原理。

你知道吗，伺服系统就像是一个超级厉害的小助手，时刻准备着精准执行任务。它呀，主要由控制器、伺服电机和传感器这几个关键部分组成。

咱先说说这控制器，它就像是个聪明的指挥官，给伺服电机下达各种精确的指令。就好比你指挥你的小狗做各种动作，你说坐下它就坐下，你说跑它就跑，这控制器对伺服电机也是这样指挥得妥妥当当。

那伺服电机呢，可别小瞧它，它就是那个能把指令完美执行的大力士。它能快速地转动，而且转得特别精准，就像个训练有素的运动员，能准确无误地完成各种动作。

还有传感器呀，它就像个细心的监督者，时刻留意着伺服电机的一举一动，然后把这些信息反馈给控制器。就像你考试的时候，有个监考老师一直盯着你，看你有没有好好答题一样。

你想想看，在很多机器设备里，要是没有这个厉害的伺服系统，那得乱套成啥样啊！比如说在工业生产线上，如果没有它来精确控制机器的动作，那生产出来的东西可能就会大小不一、形状各异，那可不行！

再比如那些需要精确移动的机器人，如果没有伺服系统来指挥它们的行动，它们可能就会像没头苍蝇一样乱撞。这伺服系统就像是给它们装上了一双明亮的眼睛和一双灵活的手，让它们能准确无误地完成各种任务。

而且啊，这伺服系统还特别稳定可靠。它不会轻易出故障，就像一个可靠的老朋友，一直默默地为你服务。你不用担心它突然闹脾气不干了，它会一直坚守岗位，为机器的正常运行保驾护航。

总之呢，伺服系统就是这么一个神奇又重要的东西。它在我们的生活中无处不在，默默地发挥着巨大的作用。你说，我们是不是应该好好感谢它呀？它让我们的生活变得更加高效、更加精确，让我们享受到了科技带来的便利。所以呀，大家可别小看了这个小小的伺服系统哦！

原创不易，请尊重原创，谢谢!

液压伺服体系工作道理

1.1 液压伺服体系工作道理

液压伺服体系以其响应速度快.负载刚度大.控制功率大等奇特的长处在工业控制中得到了广泛的应用.

电液伺服体系经由过程应用电液伺服阀,将小功率的电旌旗灯号转换为大功率的液压动力,从而实现了一些重型机械装备的伺服控制.

液压伺服体系是使体系的输出量,如位移.速度或力等,能主动地.快速而精确地追随输入量的变更而变更,与此同时,输出功率被大幅度地放大.液压伺服体系的工作道理可由图1来解释.

图1所示为一个对管道流量进行中断控制的电液伺服体系.在大口径流体管道1中,阀板2的转角θ变更会产生撙节感化而起到调撙节量qT的感化.阀板迁移转变由液压缸带动齿轮.齿条来实现.这个体系的输入量是电位器5的给定值xi.对应给定值xi,有必定的电压输给放大器7,放大器将电压旌旗灯号转换为电流旌旗灯号加到伺服阀的电磁线圈上,使阀芯响应地产生必定的启齿量xv.阀启齿xv使液压油进入液压缸上腔,推进液压缸向下移动.液压缸下腔的油液则经伺服阀流回油箱.液压缸的向下移动,使齿轮.齿条带动阀板产生偏转.同时,液压缸活塞杆也带动电位器6的触点下移xp.当xp所对应的电压与xi所对应的电压相等时,两电压之差为零.这时,放大器的输出电流亦为零,伺服阀封闭,液压缸带动的阀板停在响应的qT地位.

图1 管道流量（或静压力）的电液伺服体系

1—流体管道;2—阀板;3—齿轮.齿条;4—液压缸;5—给定电位器;6—流量传感电位器;7—放大器;8—电液伺服阀

在控制体系中,将被控制对象的输出旌旗灯号回输到体系的输入端,并与给定值进行比较而形成误差旌旗灯号以产生对被控对象的控制造用,这种控制情势称之为反馈控制.反馈旌旗灯号与给定旌旗灯号符号相反,即老是形成差值,这种反馈称之为负反馈.用负反馈产生的误差旌旗灯号进行调节,是反馈控制的根本特点.而对图1所示的实例中,电位器6就是反馈装配,误差旌旗灯号就是给定旌旗灯号电压与反馈旌旗灯号电压在放大器输入端产生的△u.
