抗浮锚杆计算书

抗浮锚杆深化设计计算书

一、工程质地情况：

地下水位标高 -1.00 m 地下室底板标高 -6.52 m 浮力 55.2 kN/m

2

二、抗浮验算特征点受力分析： 1.原底板砂垫层厚 0.10m

自重 0.10X20=2kN/m 2

2.原砼底板厚 0.40m ：

自重 0.4X25=10 kN/m 2

3.新加砼配重层厚 0.30m

自重 0.3X25=7.5 kN/m 2

抗浮验算 55.20-19.50=35.70 kN/m 2

三、计算过程

由受力情况，将锚杆分为A 、B 、C 三类，A 类为图中○A 轴至○E

轴区

域，地面与中风化板岩之间有8米粘性土层；B 类为有○E 轴至○L

轴区域，地面与中风化板岩之间有4米粘性土层； C 类为图中○L 轴至○Q 轴区域，地面与中风化板岩之间无粘性土层。 锚杆间距取3m

×3m 。

1. 锚杆杆体的截面面积计算：

yk

t

t s f N K A ≥

t K ——锚杆杆体的抗拉安全系数，取1.6；

t N ——锚杆的轴向拉力设计值（kN ），锚杆的拉力设计值=特征值×1.3，A 类锚杆取35.70×3.0×3.0×1.3=438.75kN 。

yk f ——钢筋的抗拉强度标准值（kPa ）,HRB400取400 kPa 。

As ≥fyk

KtNt =4001075.4386.13??=17552m m 总计 19.5 kN/m 2

选取三根HRB400 直径28mm 钢筋，钢筋截面积满足规范要求

2. 锚杆锚固长度

锚杆锚固长度按下式估算，并取其中较大者：

ψπmg t

a Df KN L >

ψ

πεms t

a df n KN L >

式中：K ——锚杆锚固体的抗拔安全系数，取2.0；

t N ——锚杆的轴向拉力设计值（kN ），取438.75kN ； a L ——锚杆锚固段长度（m ）；

mg

f ——锚固段注浆体与地层间的粘结强度标准值（kPa ），按表7.5.1-1取粘

性土层65kpa ，中风化板岩层0.25Mpa ；

ms f ——锚固段注浆体与筋体间的粘结强度标准值（kPa ），按表7.5.1-3取2.5MPa ；

D ——锚杆锚固段的钻孔直径（m ），取0.15m

d ——钢筋的直径（m ）；

ε——采用2根以上钢筋时，界面的粘结强度降低系数，取0.6~0.85，本例

取0.7；

ψ——锚固长度对粘结强度的影响系数，按表7.5.2取1.0；

n ——钢筋根数。

（1）锚固段注浆体与地层间的粘结强度(全风化泥质粉砂岩、强风化泥质粉砂岩q sik 分别为55kpa 、140kpa)

A 类：pa 46.1220

.28

16515.014.3M K l Df N a

mg t ==

=

ψπ土

pa 29.36146.122-75.483-M N N N t t t ===土岩

m Df KN l mg t a 14.61

25015.014.329

.3610.2===

ψπ

B 类：pa 23.612

M N N A

t B t ==

土土 pa 52.42261.23-75.483-M N N N t t t ===土岩

m Df KN l mg t a 17.71

25015.014.352

.4220.2===

ψπ

C 类： m Df KN l mg t a 21.81

25015.014.375

.4830.2===

ψπ

（2）锚固段注浆体与筋体间的粘结强度

m df n KN ms t 09.20

.12500028.014.37.0375

.4830.2==ψεπ

锚杆锚固长度以上两者取大值，因此 A 类锚杆锚固长度需要14.14m ，取15m ，入中风化板岩深度不小于6.5m ； B 类锚杆锚固长度需要11.17m ，取12m ，入中风化板岩深度不小于7.5m ； C 类锚杆锚固长度需要8.12m ，取9m ，入中风化板岩深度8.5m 。 抗浮锚杆锚固长度满足规范要求。 3、锚杆自由段长度 本设计锚杆自由段1m 符合规范要求。 4、钢筋焊接长度

根据《混凝土结构设计规范》要求，钢筋双面焊接长度>5d, A 类锚杆焊接长度：

mm d L 1252555=?=> mm mm L 125140>=

B 类锚杆焊接长度：

mm d L 1252555=?=> mm mm L 125140≥=

因此，A 类锚杆采用双面焊接，焊接长度为140mm ；

B 类锚杆采用双面焊接，焊接长度为140mm 。

二、计算结果

经计算，锚杆孔径为150mm ，其中：

A 、

B 类锚杆均采用3根Ф25的HRB400钢筋，钢筋自由段长度为1m ，锚固段长度为12m ；A 类锚杆按2500mm ×2500mm 布置，B 类锚杆按3000mm ×3000mm 布置。

B类锚杆采用3根Ф25的HRB400钢筋，钢筋自由段长度为1m，锚固段长度为12m。

合集下载

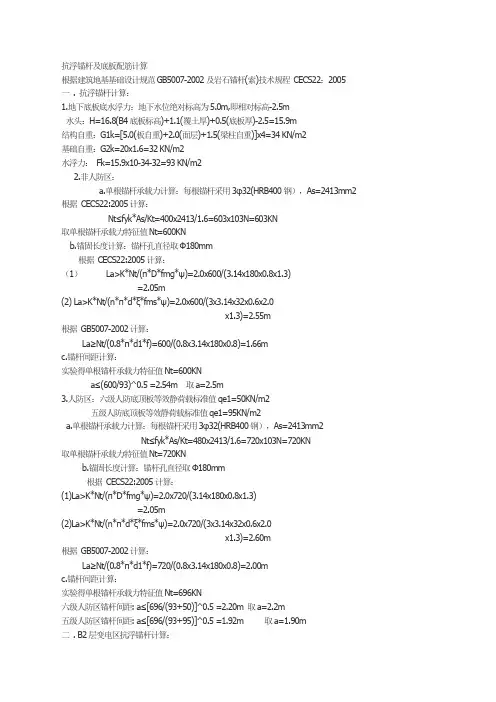

抗浮锚杆及底板配筋计算

抗浮锚杆及底板配筋计算

抗浮锚杆及底板配筋计算

根据建筑地基基础设计规范GB5007-2002及岩石锚杆(索)技术规程 CECS22：2005

一 . 抗浮锚杆计算：

1.地下底板底水浮力：地下水位绝对标高为5.0m,即相对标高-2.5m

水头：H=16.8(B4底板标高)+1.1(覆土厚)+0.5(底板厚)-2.5=15.9m

结构自重：G1k=[5.0(板自重)+2.0(面层)+1.5(梁柱自重)]x4=34 KN/m2

基础自重：G2k=20x1.6=32 KN/m2

水浮力：Fk=15.9x10-34-32=93 KN/m2

2.非人防区：

a.单根锚杆承载力计算：每根锚杆采用3φ32(HRB400钢），As=2413mm2

根据 CECS22:2005计算：

Nt≤fyk*As/Kt=400x2413/1.6=603x103N=603KN

取单根锚杆承载力特征值Nt=600KN

b.锚固长度计算：锚杆孔直径取Ф180mm

根据 CECS22:2005计算：

（1） La>K*Nt/(π*D*fmg*ψ)=2.0x600/(3.14x180x0.8x1.3)

=2.05m

(2) La>K*Nt/(n*π*d*ξ*fms*ψ)=2.0x600/(3x3.14x32x0.6x2.0

x1.3)=2.55m

根据 GB5007-2002计算：

La≥Nt/(0.8*π*d1*f)=600/(0.8x3.14x180x0.8)=1.66m

c.锚杆间距计算：

实验得单根锚杆承载力特征值Nt=600KN

a≤(600/93)^0.5 =2.54m 取a=2.5m

锚杆抗浮计算

锚杆抗浮计算

1、 锚杆计算

根据《**工程场地详细勘察阶段岩土工程勘察报告》（二零一二年十

月）5.2.5条，“岩石与锚固体粘接强度特征值frb建议强风化岩下部取

180kPa、强风化岩取300kPa，中风化岩取400kPa。”

按《岩土锚杆技术规程》7.5.1，锚杆在强风化中的锚固长度La=13米时

的永久锚杆的抗拔承载力特征值Rt为：Nt=3.14X0.25X180X0.665X13/2.2

=555 kN

2、 抗浮验算 本工程±0.000相当于绝对标高8.850米，以下计算均按相对标高（即

相对于本工程±0.000的高度）计算。抗浮设计水位H抗浮=-3.350m（室

外地坪下1米），地下室底板面标高H底板面=-19.800m。 2.1、底板厚度1.8米且地面以上没有塔楼的区域

F水浮力=（19.8-3.35+1.8）x10=182.5 kPa

选底板厚度1.8米区域8.4x8.4米标准跨度范围内柱底自重反力

2900kN(仅考虑地下室负三~一层结构自重，详补充计算书)

标准跨度8.4x8.4米范围，需要锚栓根数：

n=(182.5x8.42-(2900+25x1.8x8.42)/1.05)/555=12.78根

锚筋间距L=2.35m。（实际布锚杆间距按2.1米） 2.2、底板厚度1.5米且地面以上没有塔楼的区域F水浮力=（19.8-3.35+1.5）x10=179.5 kPa

选底板厚度1.5米区域8.4x8.4米标准跨度范围内柱底自重反力

2700kN(仅考虑地下室负四~一层结构自重，详补充计算书)

标准跨度8.4x8.4米范围，需要锚栓根数：

n=(179.5x8.42-(2700+25x1.5x8.42)/1.05)/555=13.6根

锚筋间距L=2.28m。（实际布锚杆间距按2.1米） 2.3、地面以上有塔楼区域，底板厚度1.5米区域为抗浮不利区域，以下计算仅按此区域计算。地面以上有塔楼区域，结构自重及锚杆（2.8x2.8网格米布置）提供的抗拔力见下表：

抗浮设计计算书

抗浮设计计算书

目 录

一、前 言................................................................................................... 1

1.1、工程概况 .................................................................................... 1

1.2、地质条件 .................................................................................... 2

二、设计依据 ............................................................................................ 4

三、抗浮锚杆设计 .................................................................................... 4

3.1、抗浮范围 .................................................................................... 4

3.2、抗浮锚杆计算 ............................................................................ 5

四、其他说明 ............................................................................................ 9

1 一、前 言

1.1、工程概况

新亚总部位于河北省廊坊开发区华祥路西侧，云鹏道北侧。由霸州市新亚金属制品有限公司建设开发，北京炎黄联合国际工程设计有限公司负责设计。

抗浮锚杆计算书

抗浮锚杆计算书

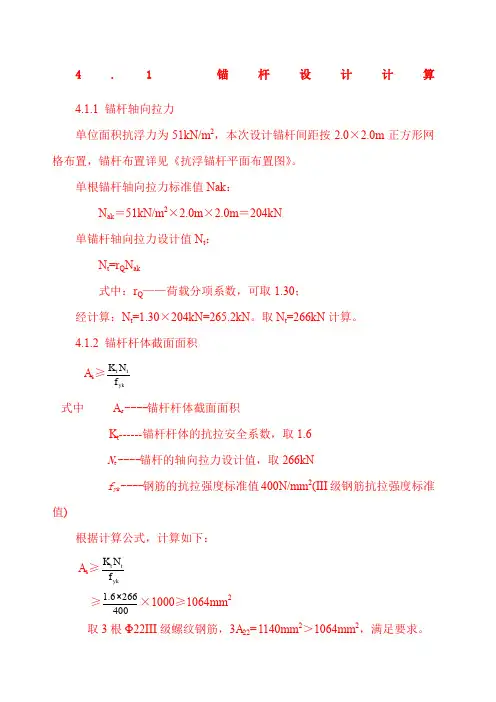

4.1 锚杆设计计算
