监控线布线注意事项

allegro, 层板, 规则

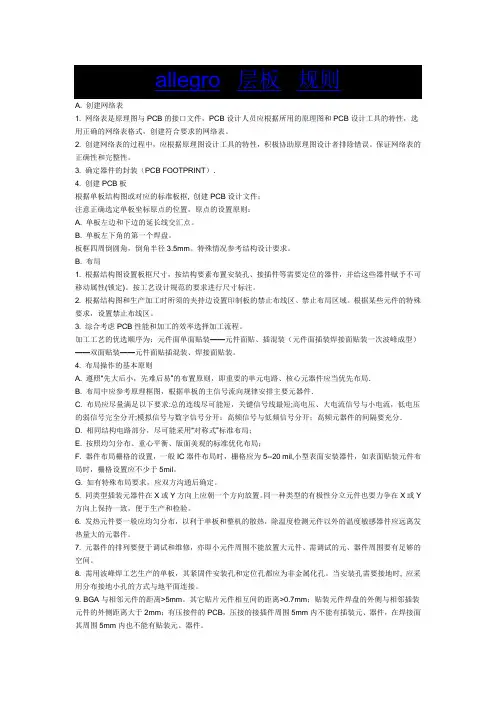

A. 创建网络表

1. 网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。

2. 创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。保证网络表的正确性和完整性。

3. 确定器件的封装（PCB FOOTPRINT）．

4. 创建PCB板

根据单板结构图或对应的标准板框, 创建PCB设计文件；

注意正确选定单板坐标原点的位置，原点的设置原则：

A. 单板左边和下边的延长线交汇点。

B. 单板左下角的第一个焊盘。

板框四周倒圆角，倒角半径3.5mm。特殊情况参考结构设计要求。

B. 布局

1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性(锁定)。按工艺设计规范的要求进行尺寸标注。

2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。根据某些元件的特殊要求，设置禁止布线区。

3. 综合考虑PCB性能和加工的效率选择加工流程。

加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。

4. 布局操作的基本原则

A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．

B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．

C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．

D. 相同结构电路部分，尽可能采用“对称式”标准布局；

E. 按照均匀分布、重心平衡、版面美观的标准优化布局；

F. 器件布局栅格的设置，一般IC器件布局时，栅格应为5--20 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于5mil。

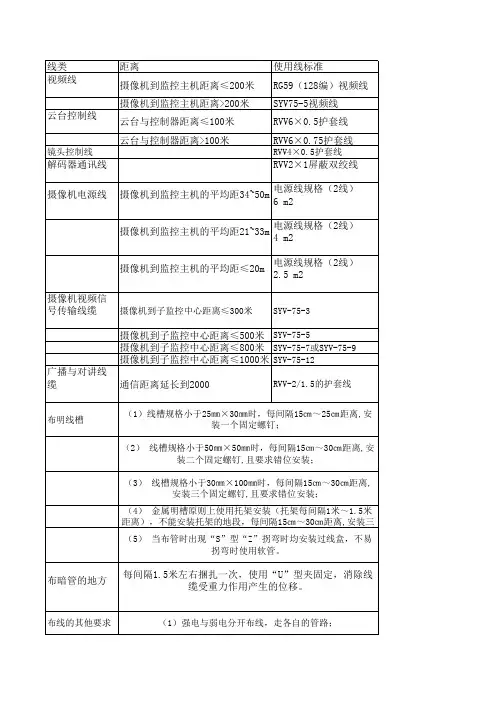

线类距离使用线标准

视频线摄像机到监控主机距离≤200米RG59（128编）视频线

摄像机到监控主机距离>200米SYV75-5视频线

云台控制线云台与控制器距离≤100米RVV6×0.5护套线

云台与控制器距离>100米RVV6×0.75护套线

镜头控制线RVV4×0.5护套线解码器通讯线RVV2×1屏蔽双绞线

摄像机电源线摄像机到监控主机的平均距34~50m电源线规格（2线）

6 m2

摄像机到监控主机的平均距21~33m电源线规格（2线）

4 m2

摄像机到监控主机的平均距≤20m电源线规格（2线）

2.5 m2

摄像机视频信

号传输线缆摄像机到子监控中心距离≤300米SYV-75-3

摄像机到子监控中心距离≤500米SYV-75-5摄像机到子监控中心距离≤800米SYV-75-7或SYV-75-9摄像机到子监控中心距离≤1000米SYV-75-12广播与对讲线

缆通信距离延长到2000RVV-2/1.5的护套线

布明线槽

布暗管的地方

布线的其他要求（5） 当布管时出现“S”型“Z”拐弯时均安装过线盒，不易拐弯时使用软管。

每间隔1.5米左右捆扎一次，使用“U”型夹固定，消除线

缆受重力作用产生的位移。

（1）强电与弱电分开布线，走各自的管路；（1）线槽规格小于25㎜×30㎜时，每间隔15㎝～25㎝距离,安装一个固定螺钉；

（2） 线槽规格小于50㎜×50㎜时，每间隔15㎝～30㎝距离,安装二个固定螺钉,且要求错位安装；

（3） 线槽规格小于30㎜×100㎜时，每间隔15㎝～30㎝距离,安装三个固定螺钉,且要求错位安装；

（4） 金属明槽原则上使用托架安装（托架每间隔1米～1.5米距离），不能安装托架的地段，每间隔15㎝～30㎝距离,安装三 （2）强电与弱电管路在水平方向同向走线时保持10㎝～30㎝的距离；

（7）信号线、数据线、电源线等在各自的槽管中要平直，没有扭曲、打结的现象；

（8）软管与硬管连接时，软管、硬管进槽时要牢固、可靠。 （3）强电与弱电管路垂直交*时，各自套管，以避免强电对弱电的干扰；

第1篇

一、概述

智能监控工程施工规范是指在智能监控系统的安装、调试、验收等过程中，为保证工程质量、安全、可靠和美观，对施工过程进行的一系列技术要求和管理措施。以下为智能监控工程施工规范的主要内容：

二、施工准备

1. 施工图纸及资料：施工前应准备好完整的施工图纸及设计文件，包括系统总体设计图、设备安装图、布线图等。

2. 施工人员：施工人员应具备相关专业知识，熟悉施工规范和操作流程。

3. 施工材料：施工材料应符合国家相关标准和规范，如导线、线缆、设备等。

4. 施工工具：配备必要的施工工具，如电工工具、测量工具、调试工具等。

三、施工工艺

1. 线缆布放：线缆布放应遵循以下原则：

（1）线缆应沿墙、柱、梁等固定，尽量避免交叉、扭曲。

（2）线缆应整齐、美观，不得有裸露、破损现象。

（3）信号线、电源线、控制线应分开布放，不得穿在同一管内。

2. 设备安装：

（1）前端设备安装：前端设备应安装在合适的位置，确保监控范围和角度满足要求。

（2）控制室终端设备安装：控制室终端设备应安装平稳、合理，便于操作和维护。

3. 系统调试：

（1）系统调试应严格按照设计要求进行，确保系统运行正常。

（2）调试过程中，应检测系统各项性能指标，如图像质量、传输速率等。

四、施工质量验收 1. 施工质量验收应按照《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定进行。

2. 验收内容包括：

（1）施工图纸及资料是否符合要求。

（2）施工人员是否具备相关资质。

（3）施工材料、设备是否符合国家相关标准和规范。

（4）施工工艺是否符合施工规范。

（5）系统调试是否满足设计要求。

五、施工安全管理

1. 施工过程中，应严格执行安全操作规程，确保施工人员的人身安全。

2. 施工现场应设置安全警示标志，防止意外事故发生。

3. 施工过程中，应加强施工现场的防火、防盗、防破坏等措施。

监控布线的方法与技术

监控布线是指在建筑物内或公共场所内部进行监控设备的布置和线缆连接的过程。通过布线及技术的合理设计，能够实现监控设备间的远程通信和图像传输，提高监控系统的效能和安全性。

一、监控布线的方法

1. 双绞线布线法：双绞线是目前最为常用的监控布线材料之一，其采用两根细心绞合的细铜丝，能够有效地减少电磁干扰。双绞线可以根据需要选择不同的规格和种类，如屏蔽双绞线、非屏蔽双绞线等。

2. 同轴电缆布线法：同轴电缆是另一种常用的监控布线材料，其特点是抗干扰性好并能够传输大量的数据。同轴电缆由导线、铜带和绝缘层组成，可以实现监控设备与中心设备之间的高质量图像传输。

3. 光纤布线法：光纤是目前布线技术中最高级的选择。光纤布线具有高速传输、抗干扰性强和安全可靠等优势。光纤布线的安装需要注意光纤的弯曲半径限制以及末端连接的技术要求。

4. 无线布线法：无线布线法是近年来发展很快的一种监控布线方法。通过无线传输技术，将监控设备与中心设备进行无线连接，省去了布线工程和布线成本。但无线信号容易受到干扰，有时传输距离有限，需要根据实际环境选择。

二、监控布线的技术

1. 预先规划布线方案：在开始布线之前，应该先进行详细的规划和设计。包括确定监控设备的位置、线缆的路径、线缆种类和长度等。合理的布线方案能够提高监控系统的效能和监控范围。

2. 布线材料的选择：在选择布线材料时，需要考虑到监控系统的需求、传输距离和环境条件。不同的布线材料具有不同的特性，如抗干扰性、传输速度和耐用性，需要根据实际情况选择合适的材料。

3. 布线的走线方式：布线的走线方式应尽量避免与其他电源线、电器线路等相交，以防止电磁干扰。可以利用布线管道、走线槽或墙壁内隐藏线缆的方式进行布线，同时要注意线缆的保护和隐蔽性。

4. 线缆的标注和管理：在布线完成后，需要对线缆进行标注和管理。可以使用标签、颜色或编号等方式对线缆进行标识，以便于后期的维护和故障排查。
