PPP协议配置

  • 格式：doc
  • 大小：77.50 KB
  • 文档页数：2

实验名称 PPP

一、实验目的（2学时）

理解PPP协议的配置

二、实验内容

（一）PPP协议

1、PPP协议概述

PPP(Point-to-Point Protocol)是SLIP(Serial Line IP protocol)的继承者，它提供了跨过同步和异步电路实现路由器到路由器(router-to-router)和主机到网络(host-to-network)的连接。

CHAP(Challenge Handshake Authentication Protocol)和PAP(Password Authentication

Protocol) (PAP)通常被用于在PPP封装的串行线路上提供安全性认证。使用CHAP和PAP认证,每个路由器通过名字来识别，可以防止未经授权的访问。

端口设置

注：1、要使用CHAP/PAP必须使用PPP封装。在与非Cisco路由器连接时，一般采用PPP封装，其它厂家路由器一般不支持Cisco的HDLC封装协议。

2、PPP协议的配置

配置实例：如图5-1所示

路由器Router1和Router2的S0口均封装PPP协议，采用CHAP做认证，在Router1中应建立一个用户，以对端路由器主机名作为用户名，即用户名应为Router2。同时在Router2中应建立一个用户，以对端路由器主机名作为用户名，即用户名应为Router1。所建的这两用户的password必须相同，另外要注意将Router1设置为DCE，将Router2设置为DTE。

图1 配置实例图

①画出网络拓扑结构图 如图2

图3-2 配置PPP协议的网络拓扑结构图

画出了两台2621路由器Router1,Router2，他们通过各自的S0口相连。

保存拓扑结构图为“PPP.top”并退出。双击桌面上图标Boson NetSim for CCNP，单击左边的“File”

菜单下的子菜单“Load NetMap”，找到刚才保存的“PPP.top”文件存放路径，点击“打开”，模拟器载入网络拓扑。

② PPP协议的配置步骤

Router1的配置：

Router>en

Router#conf t

Router(config)#hostname Router1

Router1(config)#username Router2 password cisco

Router1(config)#int s0

Router1(config-if)#ip address 192.200.10.1 255.255.255.0

Router1(config-if)#clock rate 1000000

Router1(config-if)#encapsulation ppp

Router1(config-if)#ppp authentication chap

Router1(config-if)#no shutdown

Router2的配置：

Router>en

Router#conf t

Router(config)#hostname Router2

Router2(config)#username Router1 password cisco

Router2(config)#int s0

Router2(config-if)#ip address 192.200.10.2 255.255.255.0

Router2(config-if)#encapsulation ppp

Router2(config-if)#ppp authentication chap

Router2(config-if)#no shutdown

③ 调试命令

用debug ppp authentication 命令跟踪一次成功chap认证过程。如：

Router1#debug ppp negotiation

Router1#ping 192.200.10.2

合集下载

PPP配置实验报告

PPP配置实验报告

PPP的基本配置及PAP认证配置

姓名： 学号：

专业：

班级：

一、 实验目的

完成PPP连接的基本配置；

完成PPP PAP验证的配置；

熟悉PPP的常用监控和维护命令。

二、 实验内容

实验拓扑图如图2-1所示，采用串口线连接RT1、RT2。

图2-1

三、实验步骤

1. 两台路由器的IP地址配置如表3-1所示。

设备 接口 IP地址/掩码

RT1 S0/1/0

10.1.1.1/30

RT2 S0/1/0 10.1.1.2/30

表3-1

2. 查看两台路由器的接口信息。

在RT1上执行命令display interface serial0/1/0，结果如图3-2所示，RT1上串口默认的链路层封装协议是PPP。

图3-2

在RT1上执行命令display interface serial0/1/0，如图3-3

图3-3

在RT2上执行相同命令观察。

4.连通性检测。

在RT1上ping RT2的IP，结果如图4-1可以ping通。

图4-1

5.在RT1上配置以PAP方式验证对端RT2.

RT1为主验证方验证RT2，添加对端用户名chen，密码123到本地用户列表。

[RT1] local-user chen

[RT1-luser-chen] service-type ppp

[RT1-luser-chen] password simple 123

其次在接口视图下设置本地验证对端chen的方式为PAP [RT1- Serial0/1/0] ppp authentication-mode pap

6.接口状态检测。

在RT1上执行命令display interface s0/1/0，如图6-1所示

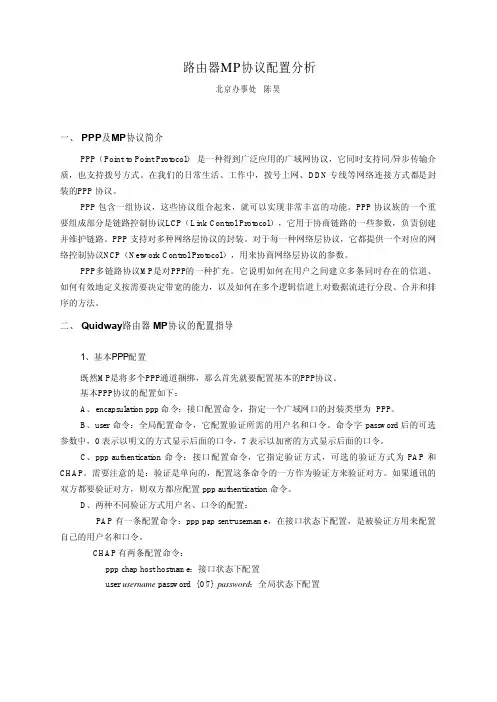

路由器MP协议配置分析

路由器MP协议配置分析

路由器MP协议配置分析

北京办事处 陈昊

一、 PPP及MP协议简介

PPP（Point to Point Protocol） 是一种得到广泛应用的广域网协议，它同时支持同/异步传输介

质，也支持拨号方式。在我们的日常生活、工作中，拨号上网、DDN 专线等网络连接方式都是封

装的PPP 协议。

PPP 包含一组协议，这些协议组合起来，就可以实现非常丰富的功能。PPP 协议族的一个重

要组成部分是链路控制协议LCP（Link Control Protocol），它用于协商链路的一些参数，负责创建

并维护链路。PPP 支持对多种网络层协议的封装。对于每一种网络层协议，它都提供一个对应的网

络控制协议NCP（Network Control Protocol），用来协商网络层协议的参数。

PPP多链路协议MP是对PPP的一种扩充。它说明如何在用户之间建立多条同时存在的信道、

如何有效地定义按需要决定带宽的能力，以及如何在多个逻辑信道上对数据流进行分段、合并和排

序的方法。

二、 Quidway路由器 MP协议的配置指导

1、基本PPP配置

既然MP是将多个PPP通道捆绑，那么首先就要配置基本的PPP协议。

基本PPP协议的配置如下：

A、encapsulation ppp 命令：接口配置命令，指定一个广域网口的封装类型为 PPP。

B、user 命令：全局配置命令，它配置验证所需的用户名和口令。命令字 password 后的可选

参数中，0 表示以明文的方式显示后面的口令，7 表示以加密的方式显示后面的口令。

C、ppp authentication 命令：接口配置命令，它指定验证方式，可选的验证方式为 PAP 和

CHAP。需要注意的是：验证是单向的，配置这条命令的一方作为验证方来验证对方。如果通讯的

双方都要验证对方，则双方都应配置 ppp authentication 命令。

D、两种不同验证方式用户名、口令的配置：

PAP 有一条配置命令：ppp pap sent-username，在接口状态下配置，是被验证方用来配置

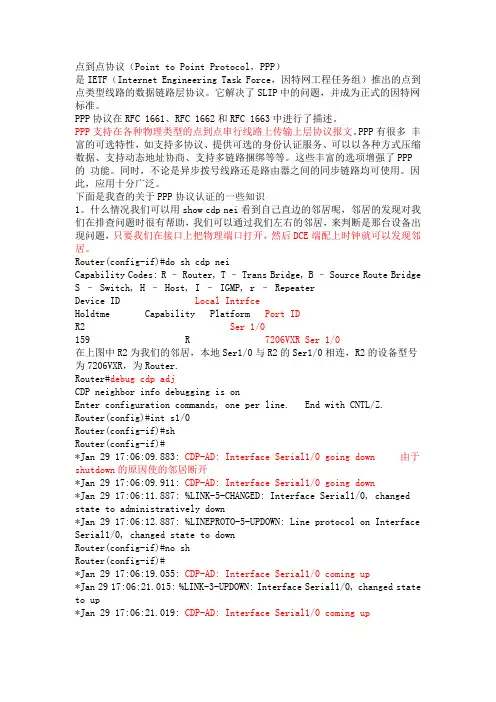

PPP的PAP与CHAP深入详解

PPP的PAP与CHAP深入详解

点到点协议（Point to Point Protocol，PPP）

是IETF（Internet Engineering Task Force，因特网工程任务组）推出的点到点类型线路的数据链路层协议。它解决了SLIP中的问题，并成为正式的因特网标准。

PPP协议在RFC 1661、RFC 1662和RFC 1663中进行了描述。

PPP支持在各种物理类型的点到点串行线路上传输上层协议报文。PPP有很多 丰富的可选特性，如支持多协议、提供可选的身份认证服务、可以以各种方式压缩数据、支持动态地址协商、支持多链路捆绑等等。这些丰富的选项增强了PPP的 功能。同时，不论是异步拨号线路还是路由器之间的同步链路均可使用。因此，应用十分广泛。

下面是我查的关于PPP协议认证的一些知识

1。什么情况我们可以用show cdp nei看到自己直边的邻居呢，邻居的发现对我们在排查问题时很有帮助，我们可以通过我们左右的邻居，来判断是那台设备出现问题，只要我们在接口上把物理端口打开，然后DCE端配上时钟就可以发现邻居。

Router(config-if)#do sh cdp nei

Capability Codes: R – Router, T – Trans Bridge, B – Source Route Bridge

S – Switch, H – Host, I – IGMP, r – Repeater

Device ID Local Intrfce Holdtme Capability Platform Port ID

R2 Ser 1/0 159 R 7206VXR Ser 1/0

在上图中R2为我们的邻居，本地Ser1/0与R2的Ser1/0相连，R2的设备型号为7206VXR，为Router.

Router#debug cdp adj

网络基础 PPP协议

网络基础 PPP协议

网络基础 PPP协议

点对点协议（point-to-point protocol，PPP）所起的作用与OSI/RM中的数据链路层一致，可以完成链路的操作、维护和管理功能。并且支持任何种类的DTE-DCE接口（包括EIA

RS-232、EIA-449与ITU-TV.35）。

运行PPP协议只需要提供全双工的电路（专用的或者交换式的）以实现双向的数据传输，它对数据传输速率没有太严格的限制，能适用于多种远程接入的情形。PPP灵活的选项配置、多协议的封闭机制、良好的选项协商机制以及丰富的认证协议，使得它在远程接入技术中得到了广泛的应用。

1．PPP协议的构成

PPP由以下三个部分组成：

 在串行链路上封装IP数据报的方法：PPP既支持异步链路（无奇偶校验的8比特数据），也支持面向比特的同步链路。

 链路控制协议（link control protocol，LCP）：用于建立、配置和测试数据链路连接，通信的双方可协商一致一些选项。

 网络控制协议（network control protocol，NCP）：用于建立、配置多种不同网络层协议，如IP，OSI网络层，DECnet以及AppleTalk等，每种网络层协议需要一个NCP来进行配置，在单个PPP链路上可支持同时运行多种网络协议。

2．PPP的帧格式

PPP的帧格式和HDLC的相似，标准的PPP帧格式如图2-20所示。

F7EAFFC03协议信息FCSF7EIP数据报字节111221不超过1500字节

图2-20 PPP的帧格式

PPP的帧由六部分组成，详细介绍如下：

 标志字段，编码为01111110（0x7e），是帧的定界符，用以标识一帧的开始和结束。

 地址字段，编码为11111111（0xff），标准的广播地址，使所有的站均可以接收该帧，不指定单个工作端的地址。

 控制字段，编码为00000011（0x03），是一个无编号帧，PPP并没有使用序号和确认机制来保证数据帧的有序传输。
