横剖面计算

1 计算地层剥蚀量方法

恢复地层剥蚀厚度是研究盆地演化史和进行油气资源定量评价的重要基础工作，通过地层剥蚀量的计算、地层最大埋深的确定，可以帮助我们确定烃源岩生油期、生气期，进而准确评价油气资源潜力，优选勘探目标。

目前存在多种计算地层剥蚀量的方法，如：（1）地层对比法、（2）沉积速度法（Van Hinte,1978）、（3）声波测井曲线法（Magara,1976）、（4）镜质体反射率（Ro）法（Dow,1977）、（5）地震地层学法（尹天放等，1992）、（6）最优化方法（郝石生等，1988）、（7）天然气平衡浓度法（李明诚等，1996）等。

一、构造横剖面法

该方法通过对构造发育特征的分析，推测地层的剥蚀量，基本原理如图1所示。该方法适用于构造发育特征比较明显、尤其是角度不整合地区，对平行不整合的剥蚀量计算受到一定的限制。

2

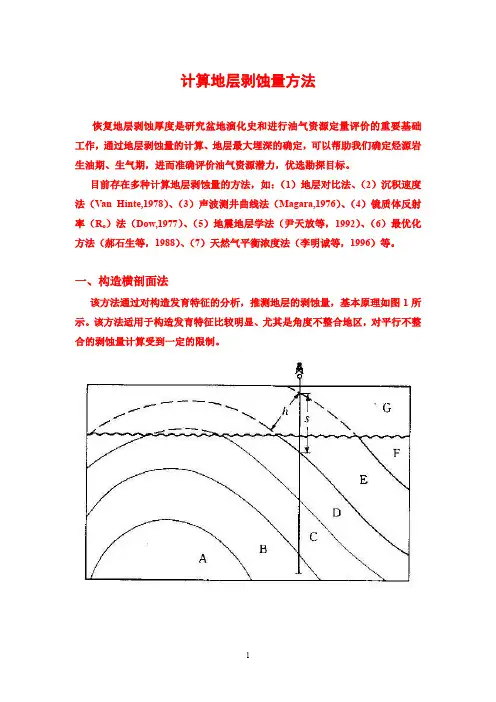

图1 构造横剖面法推算地层剥蚀量示意图

可以根据残余地层的展布特征及构造运动的特点推算出剥蚀厚度。以某三维地震剖面为例，通过该方法可估算出该地区印支运动对C－P顶面造成的剥蚀量最大不超过1000m，J3～K沉积时期，J1＋2的剥蚀量最大可到1500m左右。

二、沉积速率法

该方法是依据不整合面上下地层的沉积速率及绝对年龄计算地层剥蚀量，具体可分如图2所示的几种情形进行处理（Guidish等，1985）：

图2 对不整合面的不同处理方法（Guidish等，1985）

（a）将不整合面视为沉积间断，期间无剥蚀发生，界面上下沉积岩的绝对年龄的差值即为沉积间断的时间。

3 （b）发生了剥蚀，视剥蚀掉的地层的沉积速率等于其剥蚀速率，所以：

He=[(V上＋V下)/2]×[(T下－T上)/2]

（c）认为剥蚀掉的地层的沉积速率等于不整合面之下地层的沉积速率，而其剥蚀速率等于不整合面之上的地层的沉积速率，因此剥蚀开始的时间（Te）和剥蚀厚度（He）即为：

Te=（V上T上＋V下T下）/（V上＋V下）

剖面模数计算

剖面模数（Section Modulus）是用于描述横截面在受弯时抵抗外力的能力的一个重要参数。在工程设计和结构分析中，剖面模数经常用来评估结构的强度和刚度，是进行截面尺寸和形状选择的依据之一。

剖面模数的计算是通过将截面分解为若干个简单形状的组合来完成的。根据截面的几何特征，可以将计算剖面模数的方法分为几种常见的情况，比如矩形截面、圆形截面、T形截面、L形截面等。

对于矩形截面来说，剖面模数的计算可以通过以下公式得到：

Z = b * h^2 / 6

其中，Z为剖面模数，b为矩形的宽度，h为矩形的高度。

对于圆形截面，剖面模数的计算可以通过以下公式得到：

Z = π * d^3 / 32

其中，Z为剖面模数，d为圆形截面的直径。

对于T形截面，剖面模数的计算可以通过以下公式得到：

Z = (b1 * h1^2 / 6) + (b2 * h2^2 / 6)

其中，Z为剖面模数，b1为横梁的宽度，h1为横梁的高度，b2为纵梁的宽度，h2为纵梁的高度。T形截面的剖面模数是由横梁和纵梁的剖面模数之和计算得到的。

对于L形截面，剖面模数的计算可以通过以下公式得到：

Z = (b1 * h1^2 / 6) + (b2 * h2^2 / 6)

其中，Z为剖面模数，b1为长边的宽度，h1为长边的高度，b2为短边的宽度，h2为短边的高度。L形截面的剖面模数是由长边和短边的剖面模数之和计算得到的。

除了上述常见的截面形状，还有其他复杂形状的截面，如多边形截面、不规则形状截面等。对于这些特殊形状的截面，可以采用数值计算的方法，如有限元方法，通过将截面分解为若干个小区域，通过数值积分来计算每个小区域的剖面模数，再将其累加得到整个截面的剖面模数。

在工程实际应用中，剖面模数是设计者考虑截面强度和刚度时经常使用的重要参数。较大的剖面模数意味着截面有更大的抵抗外力的能力，可以提供更高的强度和更大的刚度。因此，在结构设计过程中，计算和选择合适的剖面模数是一个重要的环节，需要充分考虑结构的工作状态和荷载条件。

船舶静力性能计算书

船 舶 静 力 学

课 程 设 计

内 容

1. 计算与绘制静水力曲线

2. 计算与绘制邦戎曲线

3. 计算与绘制稳性插值曲线

4. 计算与绘制可浸长度曲线

5. 计算与绘制纵向下水曲线

船 舶 的 主 要 尺 度

总 长ZL＝

米

垂线间长bPL＝ 米

型 宽 B＝ 米

型 吃 水 T＝ 米

型 深 D＝ 米

船舶静力学课程设计（Ⅰ）任务书

一、 课程设计题目

计算与绘制静水力曲线与邦戎曲线

二、 作业内容

1. 静水力曲线

(1) 水线面积曲线 )(zfS 比例 1cm=

(2) 漂心纵向坐标曲线 )(zfxf 比例 1cm=

(3) 型排水体积曲线 )(zfV 比例 1cm=

(4) 型排水量曲线 )(zf 比例 1cm=

(5) 浮心纵向坐标曲线 )(zfxc 比例 1cm=

(6) 浮心垂向坐标曲线 )(zfzc 比例 1cm=

(7) 每厘米吃水吨数曲线 )(zfq 比例 1cm=

(8) 横稳心半径曲线 )(zfr 比例 1cm=

（或横稳心垂向坐标曲线） )(zfZm 比例 1cm=

(9) 纵稳心半径曲线 )(zfR 比例 1cm=

（或纵稳心垂向坐标曲线） )(zfZmz 比例 1cm=

(10) 每厘米纵倾力矩曲线 )(zfMom 比例 1cm=

(11) 水线面系数曲线 )()(zfCw 比例 1cm=

(12) 横舯剖面系数曲线 )()(zfCM 比例 1cm=

(13) 方形系数曲线 )()(zfCB 比例 1cm=

(14) 棱形系数曲线 )()(zfCP 比例 1cm=

2. 邦戎曲线

(1) 绘制甲板边线以下的船体轮廓线

怎样计算船舶的排水量

船舶排水量是指船舶在水中所排开的体积，可以用于确定船舶的浮力和载重能力。计算船舶排水量的方法有多种，包括几何计算、测量法和计算机辅助设计等。下面将详细介绍其中的一些方法。

1.几何计算法：

几何计算法是最基本的计算船舶排水量的方法之一、它基于船舶的几何形状，通过测量尺寸以及应用一些数学公式进行计算。

-横剖面法：将船舶按垂直于船体的方向切割成若干个横剖面，并测量每个横剖面的曲线面积。再将各个横剖面的曲线面积相加，即可得到船舶排水量的近似值。

-修正方法：船舶的船头和船尾通常不是直线，为了更准确地计算排水量，需要进行修正。可以通过将船舶划分成更多的横剖面来增加计算的精度。

2.移水法：

移水法是一种通过船舶在水中排开的体积变化来计算排水量的方法。具体步骤如下：

-先将一个已知排水量的容器（例如桶）放在水中，记录水面的高度。

-然后将船舶放入水中，船舶排开的体积将推动相应数量的水溢出容器。

-测量溢出的水量，并据此计算出船舶的排水量，即溢出的水量减去容器的排水量。 3.测量法：

测量法是一种直接测量船舶体积的方法，通常用于对较大船舶进行排水量的确定。具体步骤如下：

-将船放置在水中，使其浸没，并记录下浸没前后水面的高度差。

-测量船舶的长度、宽度和高度，并计算出船舶在水中排开的体积差。

-根据船舶的浸没体积差，可以计算出船舶的排水量。

4.计算机辅助设计：

现代船舶设计与制造中，计算机辅助设计（CAD）被广泛应用。通过使用CAD软件，可以根据船舶的三维模型自动计算船舶的几何体积，并进一步得出排水量。CAD软件还可以进行更加复杂的排水量计算，例如考虑船舶的稳定性和倾覆等因素。

需要注意的是，以上的方法只是计算船舶排水量的一些常用方法，并不能解决所有情况。具体的计算方法会根据不同的船舶设计和要求有所差异，对于特殊情况，可能需要采取其他更精确的方法进行计算。
